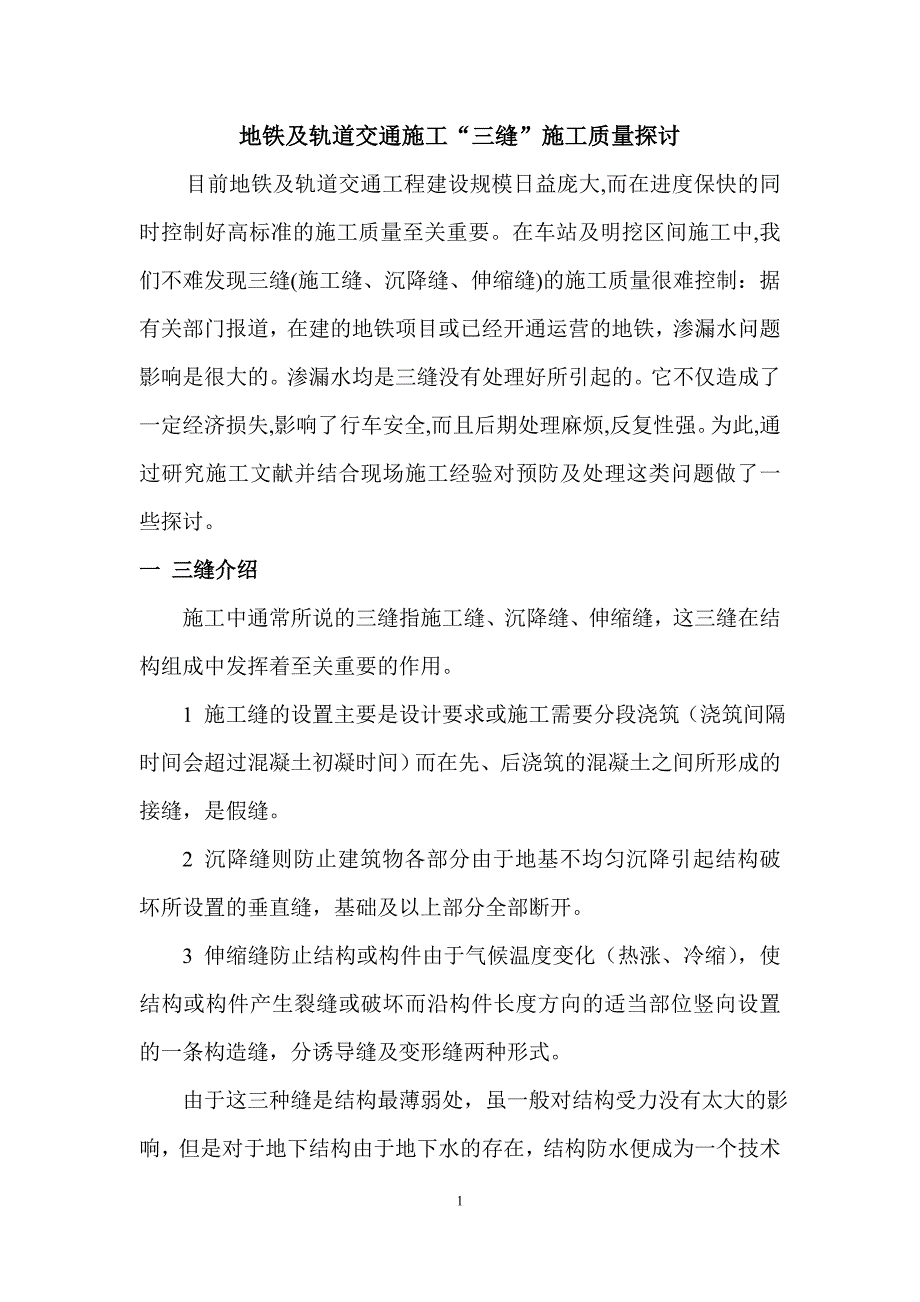

1地铁及轨道交通施工地铁及轨道交通施工““三缝三缝””施工质量探讨施工质量探讨目前地铁及轨道交通工程建设规模日益庞大,而在进度保快的同时控制好高标准的施工质量至关重要在车站及明挖区间施工中,我们不难发现三缝(施工缝、沉降缝、伸缩缝)的施工质量很难控制：据有关部门报道，在建的地铁项目或已经开通运营的地铁，渗漏水问题影响是很大的渗漏水均是三缝没有处理好所引起的它不仅造成了一定经济损失,影响了行车安全,而且后期处理麻烦,反复性强为此,通过研究施工文献并结合现场施工经验对预防及处理这类问题做了一些探讨一一 三缝介绍三缝介绍施工中通常所说的三缝指施工缝、沉降缝、伸缩缝，这三缝在结构组成中发挥着至关重要的作用1 施工缝的设置主要是设计要求或施工需要分段浇筑（浇筑间隔时间会超过混凝土初凝时间）而在先、后浇筑的混凝土之间所形成的接缝，是假缝2 沉降缝则防止建筑物各部分由于地基不均匀沉降引起结构破坏所设置的垂直缝，基础及以上部分全部断开3 伸缩缝防止结构或构件由于气候温度变化（热涨、冷缩） ，使结构或构件产生裂缝或破坏而沿构件长度方向的适当部位竖向设置的一条构造缝，分诱导缝及变形缝两种形式由于这三种缝是结构最薄弱处，虽一般对结构受力没有太大的影响，但是对于地下结构由于地下水的存在，结构防水便成为一个2技术难题。
要处理好这三种缝位置的防水，应从合理设计设置缝的位置、设计科学合理的止水预防措施、强化施工过程中的管理、渗漏水的处理即以防为主、多道防线、因地制宜、综合治理几个方面着手处理二二 合理设置三缝的位置合理设置三缝的位置从受力角度设置三缝：从受力角度设置三缝：1 施工缝的设置：① 施工缝应留在剪力较小的部位，如 1 /4 ～1 /3 柱跨范围内；② 施工缝应避开结构的薄弱环节，如车站楼扶梯等大孔洞处；③ 施工缝一般位于结构的切平面内，并垂直于结构面法线方向2 沉降缝的设置：① 沉降缝将结构物从上至下分开，缝宽一般为 20 mm② 沉降缝偏离主体侧墙外皮的距离一般不小于 1200mm 且不宜过大，1200 mm 是根据 150 mm 的围护结构施工外放量+ 甩筋长度 35 d 确定的③ 沉降缝两侧要满足防水加强层和接水槽的施工要求，故两侧500 mm 范围内不能有突出板面的梁等④ 沉降缝一般设置为水平缝，不能设成转折而造成应力集中，且有利于预埋钢板的防水施工33 伸缩缝分诱导缝和变形缝，多采用诱导缝：① 诱导缝设置有两种形式: 一种设置在柱中间即( 双柱式) ; 一种设置在纵梁跨距 1 /3 ～ 1 /4 处。
前者与后者比较，立柱钢筋容易与橡胶止水带相碰，施工较为困难，故通常采用后者② 诱导缝的配筋: 当设计确定了诱导缝间距后，可以通过诱导缝中的钢筋配筋量来控制裂缝宽度目前，诱导缝的纵向钢筋一般为正常截面钢筋量的 30% ～ 40%需要注意的是车站主体结构的沉降缝和伸缩缝应与轨道道床的伸缩缝重合设置，否则容易引起道床开裂或不均匀沉降4 三缝的位置设置除考虑结构受力以外，还应考虑到防水施工的需要：① 施工缝及沉降缝在考虑施工需要及地质条件的前提下应尽量减少设置，伸缩缝在地下水位较高的地区宜采用诱导缝的形式，间距不宜过小也不宜过大，如果三缝位置较近的话可以三缝合一，重叠设置② 应充分研究施工方案，在工艺简单，方便操作处设置，尽量避开预留洞、预埋件等复杂结构处，从而方便防水设施的施工③ 沉降缝两侧要满足防水加强层和接水槽的施工要求，故两侧500 mm 范围内不能有突出板面的梁等三三 科学合理的止水措施科学合理的止水措施对于三缝的预防止水措施常见的有以下几种：1 设置止水带（中埋式、外贴式）或止水条；42 在缝断面设置凹槽及混凝土面凿毛，延长渗水路径；3 在迎水面敷设防水卷材或刷防水涂料加强层；4 预埋注浆管加单组分聚氨酯遇水膨胀止水条的构造防水。
由于施工缝是施工过程缝，对后期的影响越小越好，所以上述一般常见的止水措施 1、2、3 同时采取止水带一般使用背贴橡胶止水带和中埋钢板或钢边橡胶止水带沉降缝及伸缩缝是永久缝，其在后期运营过程中会发生变形甚至开裂，所以采用常见的止水措施 1、3 且其中止水材料的选择非常重要，它们要具有良好的耐久性、弹塑性、强度等性能，常见的几个止水构件如下：背贴止水带、弹性钢边止水带、 背贴止水带图、 弹性钢边止水带四四 严格的施工过程管理严格的施工过程管理尽管对于三缝部位的止水措施有很多种，但要保证这些措施真正发挥作用还需要严格的过程控制结合现场经验，对于该部位的施工管理建议采取以下措施：1 强化现场技术人员作业规范性，在施工之前进行质量技术交底，技术负责人进行验收并将验收结果与个人薪酬制度结合起来，充分调动现场技术人员的责任心与积极性 2 强化验收程序在进行下道工序前进行严格自检然后报监理验收，留存施工照片，保证所有的止水措施正确完整的安装到位3 混凝土浇筑前做好技术交底，浇筑时施工方技术人员及监理人员旁站，保证止水设施不受破坏及扰动54 将所有的验收结果与工程款结合起来，建立合理完善的奖罚制度并有效落实。
五五 渗漏水补救措施渗漏水补救措施为避免结构三缝在后期出现意外情况，我们在设计时应考虑他们出现渗漏水之后可以采取的补救措施，一般有以下几项：1 在缝处沿结构断面通长设置接水盒，接水盒预留槽深度够深，弹性密封膏涂抹均匀，厚度达标接水盒对将来可能出现的较小水量进行疏散引导，有组织排放至集水处该项措施一般在三种缝处都需要设置2 对于沉降缝在底板处应在装修层以下设置引导设施，因各种因素导致沉降缝渗漏的水可以沿该设施经排水沟引导至集水井处，从而达到有组织疏导原则六六 总总 结结本文从三缝的位置设计、止水措施设计到施工过程控制再到后期引导措施结合现场进行一系列阐述，要真正的处理好三缝的质量，设计是根本，现场执行是关键，一系列的措施能有效控制三缝处渗漏水问题。
