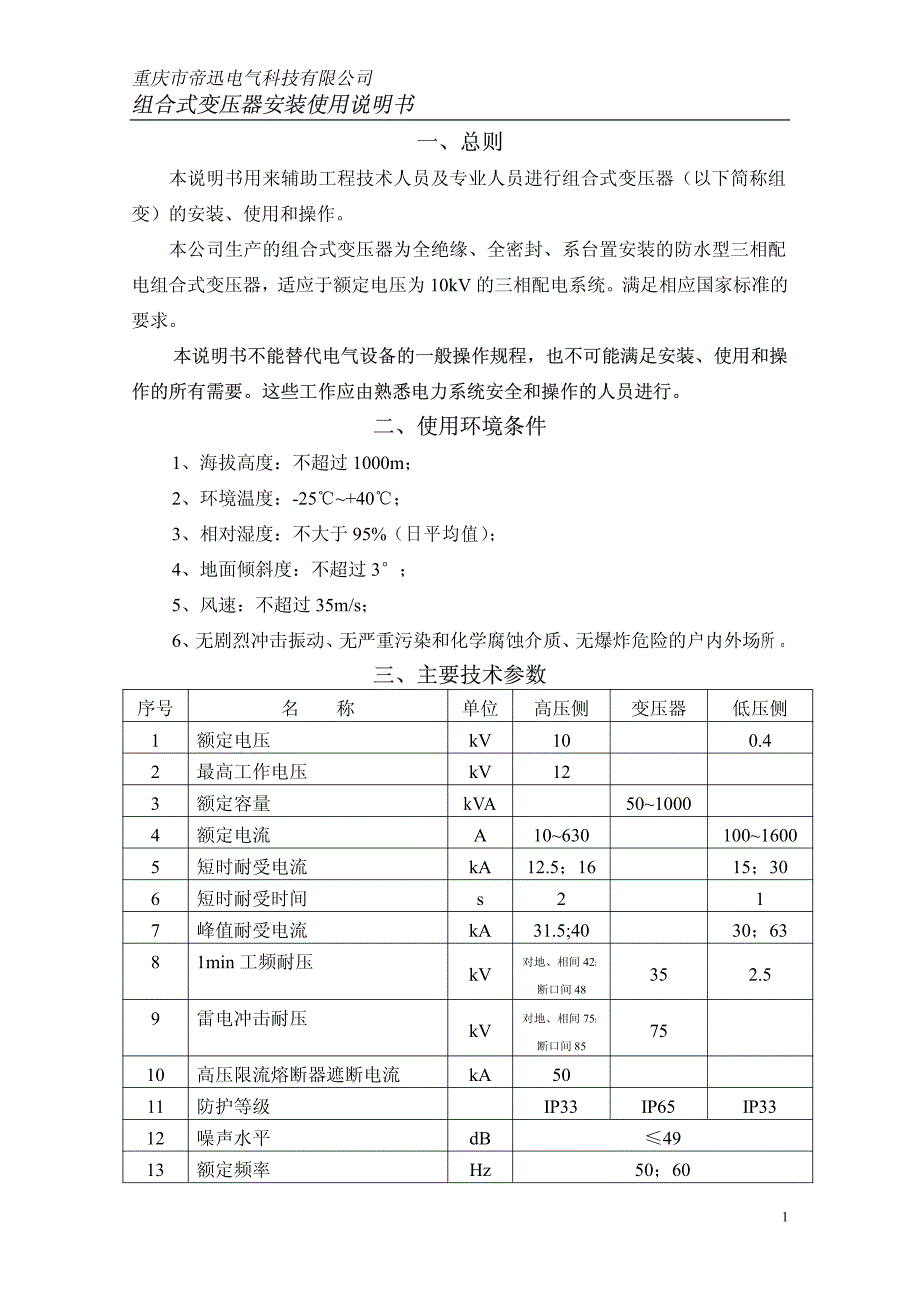

重庆市帝迅电气科技有限公司 组合式变压器安装使用说明书组合式变压器安装使用说明书1一、总则一、总则本说明书用来辅助工程技术人员及专业人员进行组合式变压器（以下简称组变）的安装、使用和操作本公司生产的组合式变压器为全绝缘、全密封、系台置安装的防水型三相配电组合式变压器，适应于额定电压为 10kV 的三相配电系统满足相应国家标准的要求本说明书不能替代电气设备的一般操作规程，也不可能满足安装、使用和操本说明书不能替代电气设备的一般操作规程，也不可能满足安装、使用和操作的所有需要这些工作应由熟悉电力系统安全和操作的人员进行作的所有需要这些工作应由熟悉电力系统安全和操作的人员进行二、使用环境条件二、使用环境条件1、海拔高度：不超过 1000m；2、环境温度：-25℃~+40℃；3、相对湿度：不大于 95%（日平均值） ；4、地面倾斜度：不超过 3°；5、风速：不超过 35m/s；6、 无剧烈冲击振动、 无严重污染和化学腐蚀介质、 无爆炸危险的户内外场所 三、主要技术参数三、主要技术参数序号名称单位高压侧变压器低压侧1额定电压kV100.42最高工作电压kV123额定容量kVA50~10004额定电流A10~630100~16005短时耐受电流kA12.5；1615；306短时耐受时间s217峰值耐受电流kA31.5;4030；6381min 工频耐压kV对地、相间 42；断口间 48352.59雷电冲击耐压kV对地、相间 75；断口间 857510高压限流熔断器遮断电流kA5011防护等级IP33IP65IP3312噪声水平dB≤4913额定频率Hz50；60重庆市帝迅电气科技有限公司 组合式变压器安装使用说明书组合式变压器安装使用说明书2四、验收检查四、验收检查1、检查产品是否有因运输或装卸不当造成的损伤和变形。
2、检查箱盖、套管等处是否有渗漏现象，是否有松动、移位的部件（包括套管、熔断器、仪表等） 3、按装箱清单检查附件和专用工具是否齐全，在确认无误后方按安装要求进行安装五、安装五、安装1、 组合式变压器安装在其高度距地面 100~400mm、足以承受组变重量的混凝土基座上组合式变压器尺寸和基础的推荐尺寸分别见附录 1 及附录 22、电缆应在组合式变压器就位前安放好，并且必须是无电的3、靠近箱体顶部有用于装卸的吊钩，起吊钢缆拉伸时与垂直线间的角度不能超过 30°，如有必要，应用横杆支撑钢缆，以免造成组变结构或起吊钩的变形组变大部分重量集中在装有铁心、绕组和绝缘油的主箱体中，高、低压室内大部分是空的，重量相对较轻，使用吊钩或起重机不当可能造成组变或其附件的损坏，或引起人员伤害 （组变起吊重量请查铭牌）敬告：如果不能用起重机起吊，可以用滑板或滚筒滑动，但必须要用一块能敬告：如果不能用起重机起吊，可以用滑板或滚筒滑动，但必须要用一块能承受组变重量的尺寸和箱底相等的木板或钢板支起箱体，在下面塞入滚筒时，至承受组变重量的尺寸和箱底相等的木板或钢板支起箱体，在下面塞入滚筒时，至少需要两个千斤顶，相邻两个角要同时平稳抬起，以免箱底变形，千斤项只能顶少需要两个千斤顶，相邻两个角要同时平稳抬起，以免箱底变形，千斤项只能顶在箱底的棱角处，数目适当，并应平均承担箱体的重量。
拉动组变之前，先在组在箱底的棱角处，数目适当，并应平均承担箱体的重量拉动组变之前，先在组变底部两边装上拉环，不要把拉线固定在组变的铸件或别的片状金属部件上变底部两边装上拉环，不要把拉线固定在组变的铸件或别的片状金属部件上4、安装地点组变内的绝缘油分两种，一种为高燃点油，一种为普通油充高燃点油的组变（在组变高压室内有明显标志）可用在建筑物内，也可用于户外；而充普通油的组变不能用在建筑物内组变普通油的凝点在-25℃以下；高燃点油的凝点为-24℃无论是普通油或高燃点油的组变，如果在环境温度低于-20℃时投运，需要空载运行 24 小时进行预热，然后逐渐增加负载如有疑问，请与本公司联系六、交接试验六、交接试验在安装完毕后，接上试验电缆插头，按国标有关试验规程进行交接试验重庆市帝迅电气科技有限公司 组合式变压器安装使用说明书组合式变压器安装使用说明书3七、投入运行七、投入运行A A A A、投运前检查、投运前检查1、检查电缆接头是否按要求连接好，套管接头和肘型插头是否连接到位；2、所有电缆接头和箱体的接地线必须接到一个稳定的、低阻抗的接地点；3、在确认没有任何问题后，方可投入运行；4、组变在投运前必须检查箱内的油面高度，直接从油位计上读到油面高度，环境温度为 25℃时油面应处于油位上 25℃的指示位置。
敬告：组变投入运行之前，应深入了解组变，确保熟知所有设备和附件的应敬告：组变投入运行之前，应深入了解组变，确保熟知所有设备和附件的应用及功能操作时请穿上防护性衣服和必要的防护设备，在对设备进行接地、试用及功能操作时请穿上防护性衣服和必要的防护设备，在对设备进行接地、试验、隔离或合闸操作都要使用绝缘操作杆，在不能确定组合变压器状态时，当成验、隔离或合闸操作都要使用绝缘操作杆，在不能确定组合变压器状态时，当成带电来处理带电来处理B B B B、投运准备工作、投运准备工作1、补充油当有需要时，应适时补充油使用没有被污染的泵和软管（采用金属或非橡胶软管）接在油箱的注油口上，注意不要让注油管吸入空气，为防止高速油流充气，应缓慢的泵入至要求油位2、接地组变外壳上的专用接地端必须接到永久的接地点3、高压接线组变上装有通用的高压套管插座，需要在现场插接与套管插座配套的单通套管接头或双通套管接头单通套管接头的安装方法参见附录 3，双通套管接头的安装方法参见附录 4， 按附录 5 说明的肘形电缆插头安装方法把肘型电缆插头做在高压进线电缆上，做好后把肘型电缆插头插到单通或双通套管接头上，高压接线完成4、低压接线组变上装有三相线和中性线的接线座供连接低压电缆用。
组变的低压接线方法与国内常用方法相似敬告：组变只能在铭牌上规定的额定值下运行，长期的过负荷运行会影响预敬告：组变只能在铭牌上规定的额定值下运行，长期的过负荷运行会影响预期寿命如果组变在户外存放时间过长，必须取油样检查含水量和介电强度组期寿命如果组变在户外存放时间过长，必须取油样检查含水量和介电强度组重庆市帝迅电气科技有限公司 组合式变压器安装使用说明书组合式变压器安装使用说明书4变出厂时，箱体内油面上方一般是低度真空（压力表显示负压） ，正常情况下可变出厂时，箱体内油面上方一般是低度真空（压力表显示负压） ，正常情况下可能能随运行或环境的改变而变化如果压力表长期显示零压则表明可能有渗漏，需要随运行或环境的改变而变化如果压力表长期显示零压则表明可能有渗漏，需要作进一步检查作进一步检查5、投运操作要求操作前应了解线路的运行状况和分接开关的位置，负荷开关应处于与变压器断开的工位；操作前应了解所有电缆头的用途和功能；操作者应站在最佳操作位置，用绝缘操作杆操作负荷开关，进行投运操作；根据有关高压操作规程规定，必须使用必要的防护性用具，以确保安全6、送电合上上一级开关，然后把负荷开关转至与变压器接通的工位，组变即投入运行。
负荷开关的操作方法参见附录 6八、安全注意事项八、安全注意事项1、当接入系统时在作任何系统接线之前，先将箱体接地，组变的箱体接地端子必须接到一个稳定的、低阻抗的接地点在接线之前，清洁所有的套管、套管座、端子接线片和接点，清除所有的灰尘、油污或异物把组变中所有的中性点与系统中性点连接起来安装附件时遵照厂家的说明，确保所有连接件额定参数满足需要在组变投运之前，要确保绝缘油面在适当的高度在无人值班时，要关好并锁上箱门2、操作期间在操作插入式熔断器之前，应仔细阅读操作说明，避免出错内部负荷开关只能用来开断负荷电流，而不能用来开断故障电流（一般情况下，建议开断空载电流） ，不要超过开关的额定值长期的过负荷操作会明显影响预期寿命必须用绝缘操作杆来操作负荷开关必须用绝缘操作杆来操作负荷开关操作无负荷开断能力的附件时，要先将组变断电3、检修与维护重庆市帝迅电气科技有限公司 组合式变压器安装使用说明书组合式变压器安装使用说明书5组变在系统运行时不能进行检修，检修前应断电并完全隔离变压器操作插入式熔断器或打开注油孔、放油阀之前，不论组变内部压力是正是负，一定要先释放内部压力（拉出压力释放阀） 在内部压力降为零之前，不要进行以上操作。
注意：释放出来的气体可能是易燃的，释放时要小心注意：释放出来的气体可能是易燃的，释放时要小心九、附件九、附件组变配备多种附件，有些附件如熔丝、开关、表计、压力释放阀等已在出厂前安装好，无须现场安装，而电缆附件需要现场安装1、无载分接开关无载分接开关操作之前应将组变断电，否则将会损坏组变甚至导致人生安全无载分接开关操作之前应将组变断电，否则将会损坏组变甚至导致人生安全2、负荷开关必须用绝缘操作杆操作负荷开关负荷开关用来转换组变的接通方式，它是三相联动开关，具有弹簧操作机构，分二位置和四位置结构，其中二位置用于终端型，四位置用于环网型负荷开关只能开断负荷电流，故障情况下，不能用它开断组变开断负荷电流不能超过开关额定值二位置负荷开关及四位置负荷开关操作方法参见附录 63、插入式熔断器插入式熔断器是可外部更换熔丝的设备，插入式熔断器更换熔丝的方法参见附录 7不同容量的组变选用不同型号的熔丝，更换时不要搞错在每台组变的铭牌上标有熔丝的型号规格4、肘型电缆插头（详细说明见附录 5）5、单通套管接头（详细说明见附录 3）6、双通套管接头（详细说明见附录 4）7、肘型避雷器根据需要可以在组变上安装肘型全绝缘金属氧化锌避雷器，其方法是组变高压端子配双通套管接头，双通套管接头一端接肘型电缆插头，另一端接避雷器。
避雷器安装方法：先将接地线与系统接地相连，再用铜线把避雷器接地孔与系统接地相连，然后用力把避雷器插进套管接头，插接一定要到位 （插接前要用润滑脂润滑避雷器重庆市帝迅电气科技有限公司 组合式变压器安装使用说明书组合式变压器安装使用说明书6的接触面，带电安装时要使用绝缘操作杆）敬告：组变进行试验时，一定要卸下避雷器，试验结束后重新装好敬告：组变进行试验时，一定要卸下避雷器，试验结束后重新装好十、维护十、维护1、外部维护定期检查组变所有表面是否有碰伤、磨损等，如发现凹坑或变形应立即修理；如果油漆或保护层被刮伤应立即修补保持组变周围清洁，不要在组变上面或旁边存放工具、材料或设备2、内部维护定期检查组变高、低压室内部和所有操作部件，检查所有的表计和附件是否正常工作，如发现有损坏或故障应立即更换或修理检查各密封处是否有渗漏油现象，根据需要及时维修3、放油和注油如有必要对组变进行放油和注油操作，应特别小心，避免系统内夹带气泡充油后应保证足够的时间间隔再送电，以保证产生的气泡完全消失附录附录 1 1 1 1组合式变压器外形尺寸组合式变压器外形尺寸VAAA重庆市帝迅电气科技有限公司 组合式变压器安装使用说明书组合式变压器安装使用说明书7附录附录 2 2 2 2组合式变压器安装尺寸及基础图组合式变压器安装尺寸及基础图重庆市帝迅电气科技有限公司 组合式变压器安装使用说明书组合式变压器安装使用说明书8附录附录 3 3 3 3200A200A200A200A 单通套管接头安装说明单通套管接头安装说明步骤步骤 1 1 1 1清洁和润滑清洁和润滑清洁套管插座和套管接头的接触面，使之不粘杂质。
套管接头接触面和套管插座可够到的内表面都必须涂一层润滑油 如图所示步骤步骤 2 2 2 2安装安装将单通套管接头放入套管插座顺时针旋转单通套管接头，直到套管插座的螺钉完全旋入螺孔约七圈到七圈半，不要拧得过紧 ）步骤步骤 3 3 3 3接地接地用导线将单通套管接头的接地孔接地注意：红色运输帽除去前不要将单通套管接头通电单通套管接头通电前应注意：红色运输帽除去前不要将单通套管接头通电单通套管接头通电前应重庆市帝迅电气科。
