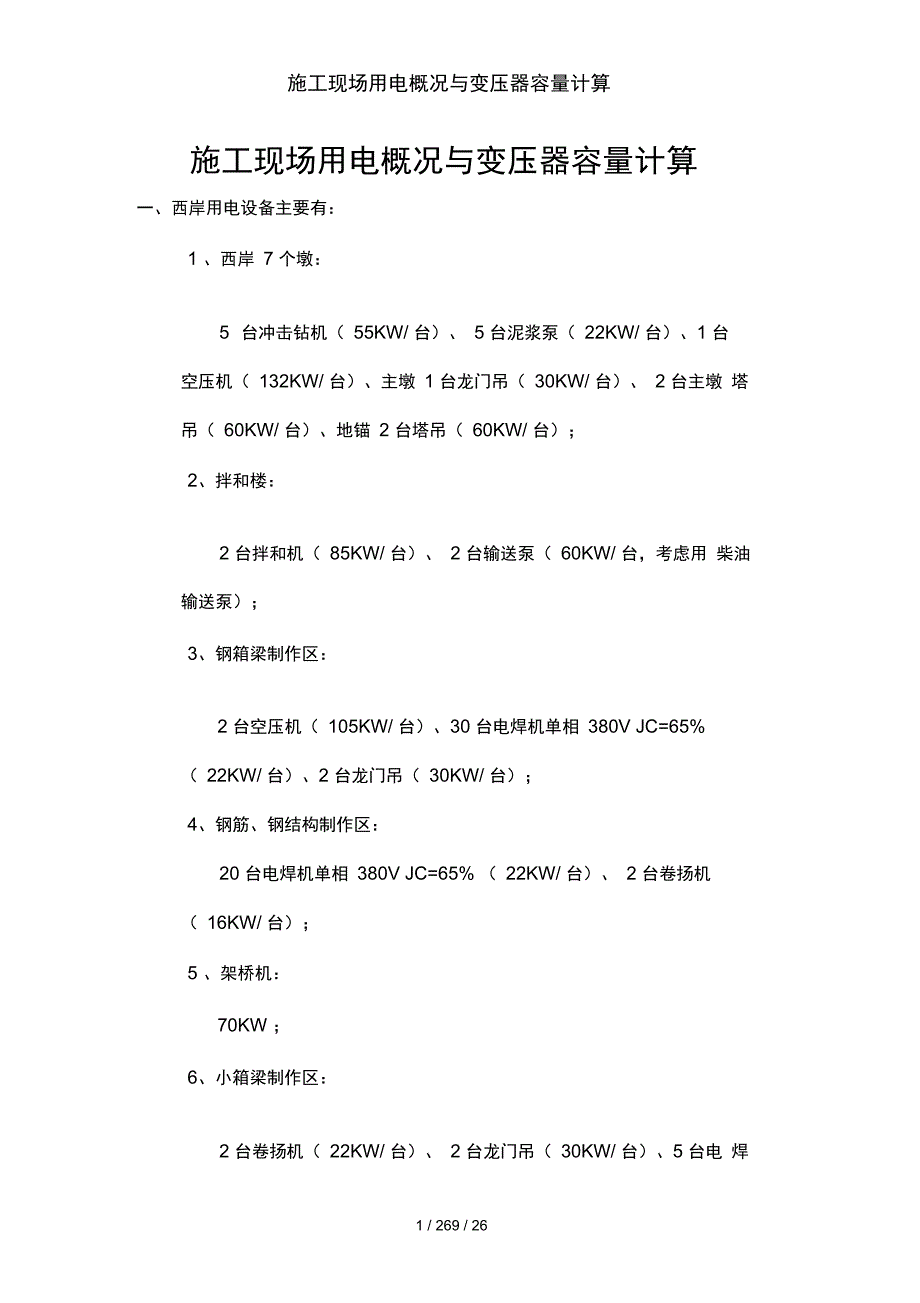

施工现场用电概况与变压器容量计算施工现场用电概况与变压器容量计算一、西岸用电设备主要有：1 、西岸 7 个墩：5 台冲击钻机（ 55KW/ 台）、 5 台泥浆泵（ 22KW/ 台）、1 台 空压机（ 132KW/ 台）、主墩 1 台龙门吊（ 30KW/ 台）、 2 台主墩 塔吊（ 60KW/ 台）、地锚 2 台塔吊（ 60KW/ 台）；2、拌和楼：2 台拌和机（ 85KW/ 台）、 2 台输送泵（ 60KW/ 台，考虑用 柴油输送泵）；3、钢箱梁制作区：2 台空压机（ 105KW/ 台）、30 台电焊机单相 380V JC=65%（ 22KW/ 台）、2 台龙门吊（ 30KW/ 台）；4、钢筋、钢结构制作区：20 台电焊机单相 380V JC=65% （ 22KW/ 台）、 2 台卷扬机 （ 16KW/ 台）；5 、架桥机：70KW ；6、小箱梁制作区：2 台卷扬机（ 22KW/ 台）、 2 台龙门吊（ 30KW/ 台）、5 台电 焊机（ 22KW/ 台）；7 、办公、生活区：100KW ；8、工地照明：70KW注:由于钢箱梁制作时间比较后， 时间不长，所以本项目部先报装一个630KVA的变压器，到钢箱梁制作前不够用再报装一个 315KVA的变压器。
变压器容量的计算公式：有功功率：巳Kx巳（kW）无功功率：Qc PM （ kvar）视在功率：Sc v'Pc2 QC （ k VA）式中：Kx —用电设备组的需要系数；Psi—用电设备组的各设备的设备功率之和， kW ；tg —用电设备组的平均功率因数角的正切值西岸现场的变压器容量计算（代入计算公式）：1、冲击钻机：取 kx=0.25 cos =0.7，贝9 tg =1.02Pc=0.25 X5 X55=68.75kWQc=68.75 X1.02=70.125 Kvar2、主墩空压机：取 kx=0.25 cos =0.7，贝9 tg =1.02Pc=0.25 X1 X132=33kWQc=33 X1.02=33.66 Kvar3、泥浆电泵：取 kx=0.75 cos =0.75 ，则 tg =0.88Pc=0.75 X5 X22=82.5kWQc=82.5 X0.88=72.6Kvar4、主墩龙门吊：取 kx=0.3 cos =0.7 ，则 tg =1.02Pc=0.3 X1X30=9kWQc=9 X1.02=9.18Kvar5 、主墩塔吊：取 kx=0.25 cos =0.7 ，则 tg =1.02Pc=0.25 X2X60=30KWQc=30 X1.02=30.6Kvar6 、小箱梁制作区（预制场）的龙门吊：取 kx=0.3 cos =0.7 ，则 tg =1.02Pc=0.3 X2X30=18kWQc=18 X1.02=18.36Kvar7 、小箱梁制作区（预制场）的电焊机：取 kx=0.35 cos =0.4 ，则 tg =2.29计算暂载率换算为 100% 时的设备容量: 0.66 X0.4 X22=5.72KWPc=0.35 X5X5.72=10.01KWQc=10.01 X2.29=22.9229Kvar# / 269 / 268 、地锚塔吊 :取 kx=0.25 cos =0.7 ，则 tg =1.02Pc=0.25 X2 X60=30KWQc=30 xi.02=30.6Kvar9、小箱梁制作区（预制场）的卷扬机：取 kx=0.3 cos =0.7 ，则 tg =1.02PC=0.3 X2X22=13.2kWQC=13.2 X1.02=13.464Kvar10 、拌和楼 :取 kx=0.25 cos =0.7 ，则 tg =1.02Pc=0.25 X2X85=42.5KWQc=42.5 X1.02=43.35Kvar1 1 、输送泵 :取 kx=0.25 cos =0.7 ，则 tg =1.02Pc=0.25 X2X60=30KWQc=30 X1.02=30.6Kvar12 、架桥机：取 kx=0.3 cos =0.7 ，则 tg =1.02PC=0.3 X70=21kWQC=21 X1.02=21.42Kvar13 、钢筋钢结构制作区 :①电焊机取 kx=0.35 cos =0.4，则 tg =2.29计算暂载率换算为100%时的设备容量:0.66 X0.4 X22=5.72KWPc=0.35 X20 X5.72=40KWQc=40 X2.29=91.6Kvar②卷扬机:取 kx=0.75 cos =0.75，贝U tg =0.88Pc=0.75 X2 X16=24KWQc=24 X0.88=21.12Kvar14、 生活、办公区：取 kx=0.5 cos =0.6，贝9 tg =1.33Pc=0.5 X100=50KWQc=50 X1.33=66.5Kvar15、 工地照明：取 kx=1.0 cos =1.0，则 tg =0Pc=1。
0 X70=70KWQc=70 X0=0Kvar表1 :（总用电量统计表）用电设备名称总的有功功率刀Pc总的无功功率刀Qc备注冲击钻机68.75KW70.125KVA5台主墩空压机33KW33.66KVA1台泥浆泵82.5KW72.6Kvar5台主墩龙门吊9KW9.18Kvar1台主墩塔吊30KW30.6Kvar2台预制场龙门吊18KW18.36Kvar2台预制场电焊机10.01KW22.9229Kvar5台地锚塔吊30KW30.6Kvar2台预制场卷扬机13.2KW13.464Kvar2台拌和楼42.5KW43.35Kvar2台输送泵21KW21.42Kvar2台架桥机21KW21.42Kvar1台钢筋棚电焊机40KW91.6Kvar20台钢筋棚卷扬机24KW21.12Kvar2台生活、办公区50KW66.5Kvar工地照明70KW0Kvar合计:562.96KW569.9219Kvar高峰期用电的变压器容量（视在功率）为:总的有功功率：0.9 PC=506.664kW总的视在功率：Sc Jp； Q；kVA=721KVA因所有设备不会同时用电（小箱梁制作、架桥机是后期施工不与考虑）表2 :（正常用电量统计表）用电设备名称总的有功功率刀Pc总的无功功率刀Qc备注冲击钻机68.75KW70.125KVA5台主墩空压机33KW33.66KVA1台泥浆泵82.5KW72.6Kvar5台主墩龙门吊9KW9.18Kvar1台主墩塔吊30KW30.6Kvar2台地锚塔吊30KW30.6Kvar2台拌和楼42.KW25.5Kvar2台输送泵42.5KW43.35Kvar2台钢筋棚电焊机40KW91.6Kvar20台钢筋棚卷扬机24KW21.12Kvar2台生活、办公区50KW66.5Kvar工地照明70KW0Kvar合计:500.75KW493.755Kvar正常用电的变压器容量（视在功率）为：总的有功功率：0.9 R=450.675kW总的无功功率：0.9 Qc =444.3795kVA总的视在功率：Sc Jp： qC kVA=669KVA因为工地上的设备不是同时用（特别是拌和楼，输送泵用柴油输送泵） 所以报装630KVA变压器能满足施工要求。
另钢箱梁制作区是单独报装变压器（代入计算公式） ：1、空压机：取 kx=0.25 cos =0.7，贝9 tg =1.02Pc=0.25 X2 X105=52.5KWQc=52.5 xi.02=53.55Kvar2、 龙门吊：取 kx=0.3 cos =0.7，贝9 tg =1.02Pc=0.3 X4 X30=36kWQc=36 xi.02=36.72Kvar3、 电焊机：取 kx=0.35 cos =0.4，则 tg =2.29计算暂载率换算为100%时的设备容量:0.66 X0.4 X22=5.72KWPc=0.35 X30 X5.72=60.06KWQc=60.06 X2.29=137.5374Kvar4、 照明：取 kx=1.0 cos =1.0，则 tg =0Pc=10 X40=40KWQc=40 X0=0Kvar表3 :（正常用电统计表）用电设备名称总的有功功率刀Pc总的无功功率刀Qc备注空压机52.5KW53.55Kvar2台龙门吊36KW36.72Kvar4台电焊机60.06KW137.5374Kvar30台照明40KW0Kvar合计:188.56KW227.8074Kvar钢箱梁制作区的变压器容量（视在功率）为：总的有功功率：0.9Pc=169.704kW总的无功功率：0.9Qc =205.02666kVA总的视在功率：ScV'PC2 QC kVA=266KVA所以钢箱梁制作区报装厶315KVA的变压器能满足施工的要求二、东岸用电设备主要有：1、 14个墩：8台冲击钻机（55KW/台）、8台泥浆泵（22KW/台）、主墩2台塔吊（60KW/台）、主墩1台空压机（132KW/台）、地锚2 台塔吊（60KW/台）；2、 拌和楼：2台拌和机（85KW/台）、2台输送泵（60KW/台，考虑用 柴油输送泵）；3、 钢筋、钢结构制作区：20台电焊机单相 380V JC=65% （22KW/台）、2台卷扬机（16KW/ 台）；4、 小箱梁制作区：2台卷扬机（22KW/台）、2台龙门吊（30KW/台）；5、 架桥机：70KW ；6、办公、生活区:施工现场用电概况与变压器容量计算80KW ;7、工地照明：50KW。
变压器容量的计算公式：有功功率：Pc Kx Psi（kW）无功功率：Qc Pctg （ k var）视在功率：Sc Jp： qC （ k VA）式中：Kx —用电设备组的需要系数；及一用电设备组的各设备的设备功率之和， kW ；tg —用电设备组的平均功率因数角的正切值东岸现场的变压器容量计算（代入计算公式）：1、 冲击钻机：取 kx=0.25 cos =0.7，贝9 tg =1.02Pc=0.25 X8 X55=110kWQc=110 X1.02=112.2 Kvar2、 泥浆泵：取 kx=0.75 cos =0.75，贝U tg =0.88Pc=0.75 X8 X22=132kWQc=132 X0.88=116.16Kvar3、 主墩空压机：取 kx=0.25 cos =0.7，贝9 tg =1.02Pc=0.25 X1 X132=33kWQc=33 X1.O2=33.66 Kvar4 、主墩塔吊：取 。
