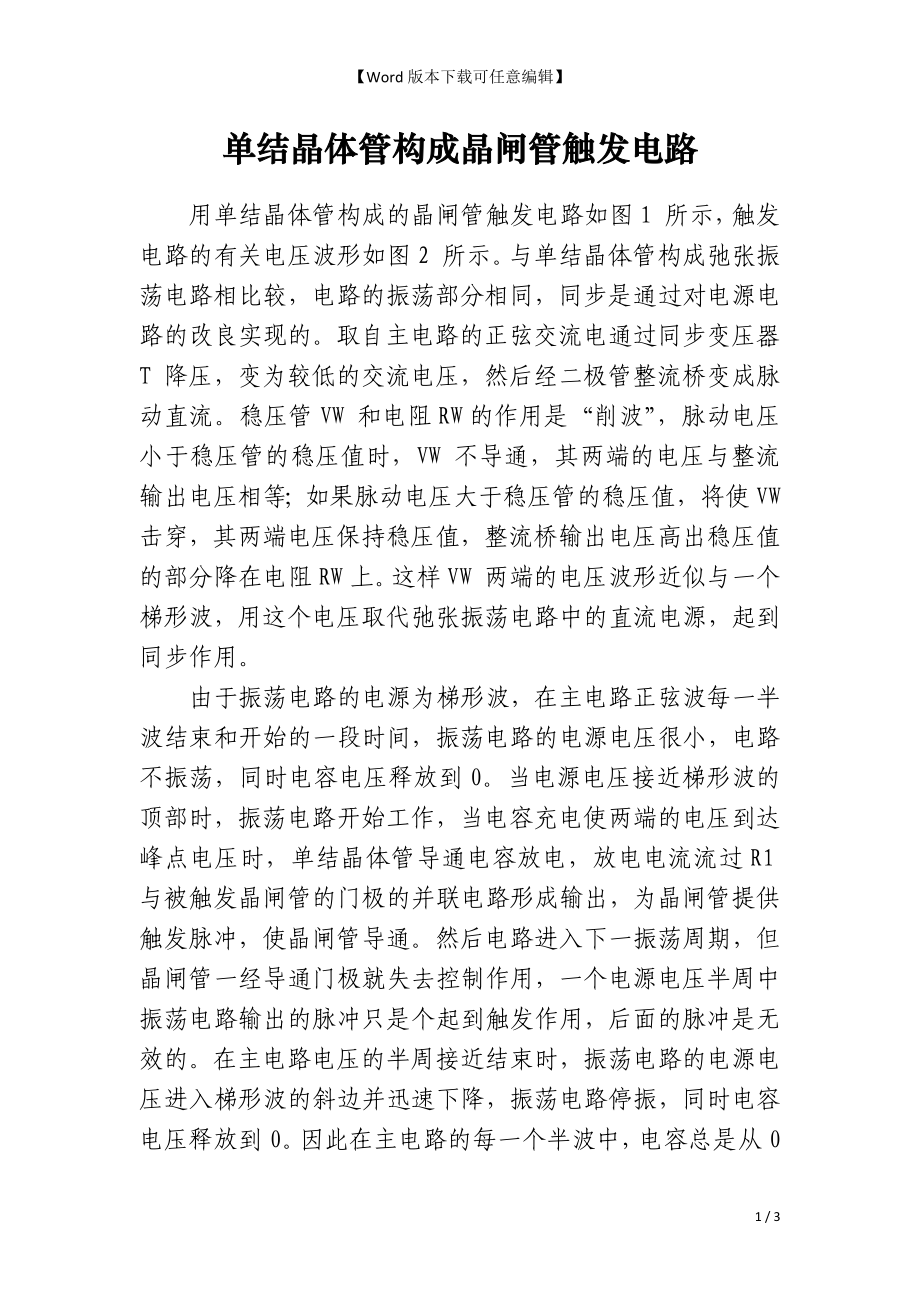

Word版本下载可任意编辑】 单结晶体管构成晶闸管触发电路 用单结晶体管构成的晶闸管触发电路如图1 所示，触发电路的有关电压波形如图2 所示与单结晶体管构成弛张振荡电路相比较，电路的振荡部分相同，同步是通过对电源电路的改良实现的取自主电路的正弦交流电通过同步变压器T 降压，变为较低的交流电压，然后经二极管整流桥变成脉动直流稳压管VW 和电阻RW的作用是“削波”，脉动电压小于稳压管的稳压值时，VW 不导通，其两端的电压与整流输出电压相等；如果脉动电压大于稳压管的稳压值，将使VW 击穿，其两端电压保持稳压值，整流桥输出电压高出稳压值的部分降在电阻RW上这样VW 两端的电压波形近似与一个梯形波，用这个电压取代弛张振荡电路中的直流电源，起到同步作用 由于振荡电路的电源为梯形波，在主电路正弦波每一半波结束和开始的一段时间，振荡电路的电源电压很小，电路不振荡，同时电容电压释放到0当电源电压接近梯形波的顶部时，振荡电路开始工作，当电容充电使两端的电压到达峰点电压时，单结晶体管导通电容放电，放电电流流过R1与被触发晶闸管的门极的并联电路形成输出，为晶闸管提供触发脉冲，使晶闸管导通然后电路进入下一振荡周期，但晶闸管一经导通门极就失去控制作用，一个电源电压半周中振荡电路输出的脉冲只是个起到触发作用，后面的脉冲是无效的。
在主电路电压的半周接近结束时，振荡电路的电源电压进入梯形波的斜边并迅速下降，振荡电路停振，同时电容电压释放到0因此在主电路的每一个半波中，电容总是从0开始充电，保证了触发脉冲与主电路电压的同步 用单结晶体管构成的晶闸管触发电路如图1 所示，触发电路的有关电压波形如图2 所示与单结晶体管构成弛张振荡电路相比较，电路的振荡部分相同，同步是通过对电源电路的改良实现的取自主电路的正弦交流电通过同步变压器T 降压，变为较低的交流电压，然后经二极管整流桥变成脉动直流稳压管VW 和电阻RW的作用是“削波”，脉动电压小于稳压管的稳压值时，VW 不导通，其两端的电压与整流输出电压相等；如果脉动电压大于稳压管的稳压值，将使VW 击穿，其两端电压保持稳压值，整流桥输出电压高出稳压值的部分降在电阻RW上这样VW 两端的电压波形近似与一个梯形波，用这个电压取代弛张振荡电路中的直流电源，起到同步作用 由于振荡电路的电源为梯形波，在主电路正弦波每一半波结束和开始的一段时间，振荡电路的电源电压很小，电路不振荡，同时电容电压释放到0当电源电压接近梯形波的顶部时，振荡电路开始工作，当电容充电使两端的电压到达峰点电压时，单结晶体管导通电容放电，放电电流流过R1与被触发晶闸管的门极的并联电路形成输出，为晶闸管提供触发脉冲，使晶闸管导通。
然后电路进入下一振荡周期，但晶闸管一经导通门极就失去控制作用，一个电源电压半周中振荡电路输出的脉冲只是个起到触发作用，后面的脉冲是无效的在主电路电压的半周接近结束时，振荡电路的电源电压进入梯形波的斜边并迅速下降，振荡电路停振，同时电容电压释放到0因此在主电路的每一个半波中，电容总是从0开始充电，保证了触发脉冲与主电路电压的同步 用单结晶体管构成的晶闸管触发电路如图1 所示，触发电路的有关电压波形如图2 所示与单结晶体管构成弛张振荡电路相比较，电路的振荡部分相同，同步是通过对电源电路的改良实现的取自主电路的正弦交流电通过同步变压器T 降压，变为较低的交流电压，然后经二极管整流桥变成脉动直流稳压管VW 和电阻RW的作用是“削波”，脉动电压小于稳压管的稳压值时，VW 不导通，其两端的电压与整流输出电压相等；如果脉动电压大于稳压管的稳压值，将使VW 击穿，其两端电压保持稳压值，整流桥输出电压高出稳压值的部分降在电阻RW上这样VW 两端的电压波形近似与一个梯形波，用这个电压取代弛张振荡电路中的直流电源，起到同步作用 由于振荡电路的电源为梯形波，在主电路正弦波每一半波结束和开始的一段时间，振荡电路的电源电压很小，电路不振荡，同时电容电压释放到0。
当电源电压接近梯形波的顶部时，振荡电路开始工作，当电容充电使两端的电压到达峰点电压时，单结晶体管导通电容放电，放电电流流过R1与被触发晶闸管的门极的并联电路形成输出，为晶闸管提供触发脉冲，使晶闸管导通然后电路进入下一振荡周期，但晶闸管一经导通门极就失去控制作用，一个电源电压半周中振荡电路输出的脉冲只是个起到触发作用，后面的脉冲是无效的在主电路电压的半周接近结束时，振荡电路的电源电压进入梯形波的斜边并迅速下降，振荡电路停振，同时电容电压释放到0因此在主电路的每一个半波中，电容总是从0开始充电，保证了触发脉冲与主电路电压的同步 3 / 3。
