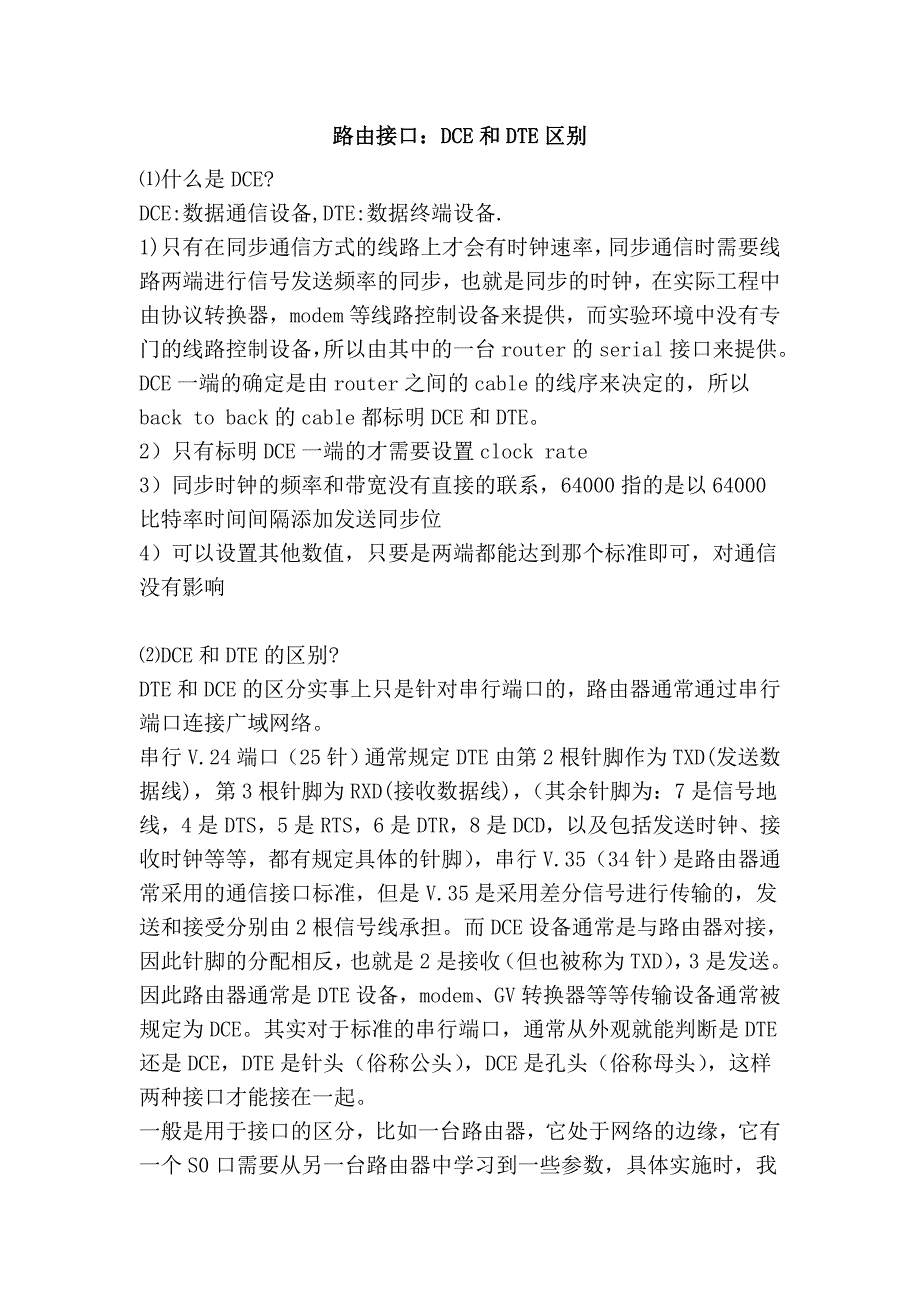

路由接口：路由接口：DCEDCE 和和 DTEDTE 区别区别⑴什么是 DCE?DCE:数据通信设备,DTE:数据终端设备. 1)只有在同步通信方式的线路上才会有时钟速率，同步通信时需要线路两端进行信号发送频率的同步，也就是同步的时钟，在实际工程中由协议转换器，modem 等线路控制设备来提供，而实验环境中没有专门的线路控制设备，所以由其中的一台 router 的 serial 接口来提供DCE 一端的确定是由 router 之间的 cable 的线序来决定的，所以 back to back 的 cable 都标明 DCE 和 DTE 2）只有标明 DCE 一端的才需要设置 clock rate 3）同步时钟的频率和带宽没有直接的联系，64000 指的是以 64000比特率时间间隔添加发送同步位 4）可以设置其他数值，只要是两端都能达到那个标准即可，对通信没有影响⑵DCE 和 DTE 的区别?DTE 和 DCE 的区分实事上只是针对串行端口的，路由器通常通过串行端口连接广域网络串行 V.24 端口（25 针）通常规定 DTE 由第 2 根针脚作为 TXD(发送数据线)，第 3 根针脚为 RXD(接收数据线)， （其余针脚为：7 是信号地线，4 是 DTS，5 是 RTS，6 是 DTR，8 是 DCD，以及包括发送时钟、接收时钟等等，都有规定具体的针脚） ，串行 V.35（34 针）是路由器通常采用的通信接口标准，但是 V.35 是采用差分信号进行传输的，发送和接受分别由 2 根信号线承担。
而 DCE 设备通常是与路由器对接，因此针脚的分配相反，也就是 2 是接收（但也被称为 TXD） ，3是发送因此路由器通常是 DTE 设备，modem、GV 转换器等等传输设备通常被规定为 DCE其实对于标准的串行端口，通常从外观就能判断是 DTE 还是 DCE，DTE 是针头（俗称公头） ，DCE 是孔头（俗称母头） ，这样两种接口才能接在一起一般是用于接口的区分，比如一台路由器，它处于网络的边缘，它有一个 S0 口需要从另一台路由器中学习到一些参数，具体实施时，我们就不需在这个 S0 口配“时钟速率” ，它从对方学到这时它就是 DTE，而对方就是 DCE⑶什么是 DCE 和 DTE?DTE：数据终端设备如计算机 DCE：数据通讯设备，如 modem. CSU: 通道服务单元. DSU: 数据服务单元.将数据终端设备 DTE 与模拟信道连接起来的设备就叫数据电路通信设备 DCE，像 Modem 就是 DCE1 个单独的 pc 也是一个 DTEDTE 类似于路由器 DCE 类似于交换机,由他提供时钟速率和交换,所以,没有严格意义上的界定,不能说某种设备就是 DTE 或 DCE1. Clock Rate，DCE 和 DTE Clock Rate 和 Bandwidth 指的都是电路速度，或叫做链路速度。
在串行通信中，数据的发送端和接收端必须得就发送/接收数据的速度达成一致通常，由 CSU/DSU( 通道服务单元/数据服务单元)确定链路的速度，即由 CSU/DSU 负责“时钟控制” （clocking） ；路由器从 CSU/DSU 处提取时钟信号，从而可以以正确的速率发送和接收数据 提供“时钟控制”信号的设备（通常是 CSU）是一种“数据通信设备” （DCE，Data Communications Equipment） ，接收时钟控制信号的设备（通常是路由器）是“数据终端设备” （DTE，Data Terminal Equipment） 从 Cisco 购买串行电缆时，可选择 DTE 电缆或 DCE 电缆，选择何种电缆取决于路由器充当 DTE 还是 DCE在实验室中将两台路由器背靠背连接起来，必有一台路由器充当 DCE 在做实验里,SERIAL-TO-SERIAL(BACK-TO-BACK)时,不用 CISCO 默认的 HDLC 时,要在 DCE 方设 CLOCK RATE.至于哪方是 DCE,可以用 show controllers 看 在进行数据传输中，两边的设备必须保证两边的时钟同步。
在巨型机房，可能会有一台专门的时钟设备，由他向所有的设备提供时钟，这时设备使用的就是“外部”时钟 但一般没有如此专业，都是设备使用自己带的晶震来提供时钟，这就是“内部”时钟，而与其通讯的设备不能也使用“内部”时钟，这样两端就会产生误差，另一设备使用的就是“线路”时钟；时钟信号是通过通讯线路有对端提供 提供时钟的就是 DCE，接受的就是 DTE PC,modem 是 DTE,与其相连的电信程控交换机则为 DCE 2.思科 DTE 与 DCE 设备的连接 一、在 CISCO 远程访问服务器中，用三对线连接 DTE 和 DCE，每对线中，一条发送， 一条接收： 1、TX/RX 数据传输线路 发送：DTE->TX->DCE 接收：DTERTS->DCE DTERTS->DCE DTE<-DCD<-DCE 当远程访问服务器（DTE）READY，DTR 输出信号为高，通过将 DTR信号降低， 远程访问服务器挂断线路MODEM 通过 DCD 信号通知 DTE，显示有一拨号拨入，需远 程访问服务器提供服务，MODEM 的 DCD 信号消失，表示 MODEM 丢掉该次拨号 3.如何判断 DTE DCE DTE 和 DCE 的区分实事上只是针对串行端口的，路由器通常通过串行端口连接广域网络。
串行 V.24 端口（25 针）通常规定 DTE 由第 2 根针脚作为 TXD(发送数据线)，第 3 根针脚为 RXD(接收数据线)， （其余针脚为：7 是信号地线，4 是 DTS，5 是 RTS，6 是 DTR，8 是 DCD，以及包括发送时钟、接收时钟等等，都有规定具体的针脚） ，串行 V.35（34 针）是路由器通常采用的通信接口标准，但是 V.35 是采用差分信号进行传输的，发送和接受分别由 2 根信号线承担而 DCE 设备通常是与路由器对接，因此针脚的分配相反，也就是 2 是接收（但也被称为 TXD） ，3是发送因此路由器通常是 DTE 设备，modem、GV 转换器等等传输设备通常被规定为 DCE其实对于标准的串行端口，通常从外观就能判断是 DTE 还是 DCE，DTE 是针头（俗称公头） ，DCE 是孔头（俗称母头） ，这样两种接口才能接在一起 一般是用于接口的区分，比如一台路由器，它处于网络的边缘，它有一个 S0 口需要从另一台路由器中学习到一些参数，具体实施时，我们就不需在这个 S0 口配“时钟速率” ，它从对方学到这时它就是 DTE，而对方就是 DCE。
