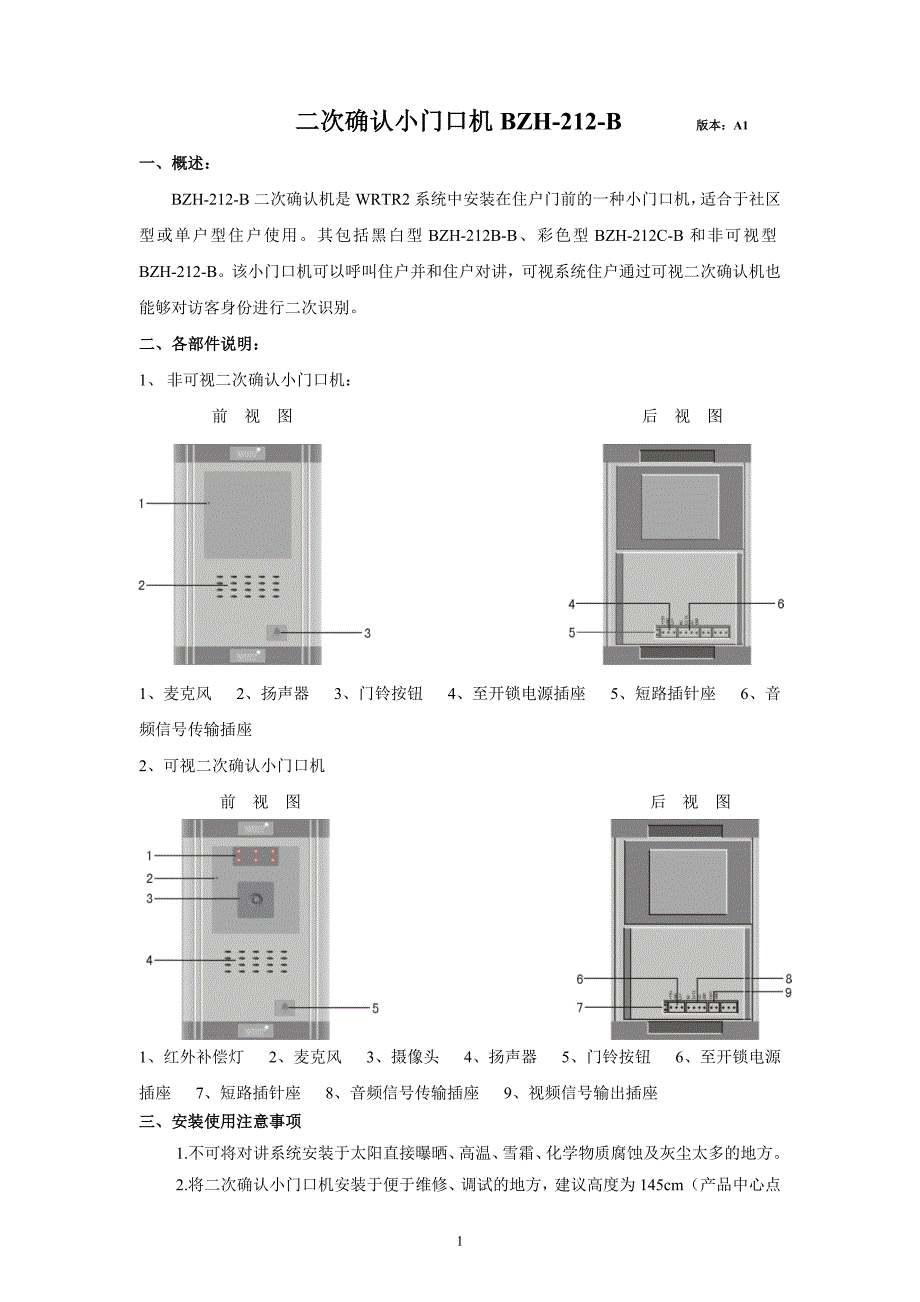

1二次确认小门口机二次确认小门口机 BZH-212-B 版本：版本：A1一、概述：一、概述：BZH-212-B 二次确认机是 WRTR2 系统中安装在住户门前的一种小门口机，适合于社区型或单户型住户使用其包括黑白型 BZH-212B-B、彩色型 BZH-212C-B 和非可视型BZH-212-B该小门口机可以呼叫住户并和住户对讲，可视系统住户通过可视二次确认机也能够对访客身份进行二次识别二、各部件说明：二、各部件说明：1、 非可视二次确认小门口机：前 视 图 后 视 图1、麦克风 2、扬声器 3、门铃按钮 4、至开锁电源插座 5、短路插针座 6、音频信号传输插座 2、可视二次确认小门口机前 视 图 后 视 图1、红外补偿灯 2、麦克风 3、摄像头 4、扬声器 5、门铃按钮 6、至开锁电源插座 7、短路插针座 8、音频信号传输插座 9、视频信号输出插座三、安装使用注意事项三、安装使用注意事项1.不可将对讲系统安装于太阳直接曝晒、高温、雪霜、化学物质腐蚀及灰尘太多的地方。
22.将二次确认小门口机安装于便于维修、调试的地方，建议高度为 145cm（产品中心点距地面的高度） 3. 在安装过程中严禁带电操作4. 如系统不正常，断电后请分段检查如未查明故障原因，请通知代理销售商或厂家售后服务部，切勿自行修理或更换元件而造成系统损坏四、安装方法：四、安装方法：1、嵌入式安装1、按底壳的尺寸 188×116 在铁门后板上开一方孔，建议方孔的中心点距地面约145cm，如图 1 中需框2、按图 1 所示尺寸在铁门前板开一方孔和四个 8mm 的螺丝孔3、在底壳下部开一出线孔，将底壳按铁门后板至前板的方向套入铁门（注意出线孔向下） 接好传输线，最后将二次确认小门口机按铁门前板至后板的方向套入铁门，对准螺丝孔后，从二次确认小门口机上下各旋进两颗 PM3×25mm 螺丝加以固定见图 2图 1 图 24、在装螺丝位置放好铭牌，再从二次确认小门口机上下各旋入一颗 FM3×8 的螺丝加以固定2、埋入式安装：1. 在墙上开一个槽孔，且槽孔的中心点距离地面约 145cm粉刷水泥浆，粉刷后的槽孔尺寸约为 188×116×38mm。
见图 32. 在底壳合适位置打四个螺丝孔，然后将传输线从底壳出线孔穿过见图 4图 3 图 433.将底壳放入槽孔内，并预埋水泥见图 54. 接好传输线，将二次确认小门口机套入底壳，再在二次确认机上下旋入四颗PM3×25 的螺丝加以固定，最后按图示在螺丝处装上铭牌，再从二次确认小门口机上下旋入FM3×8 螺丝加以固定见图 6图 5 图 6五、使用说明五、使用说明：在二次确认小门口机底部有一短路选择插针座，在使用之前必须对其进行调整：若是二次确认小门口机连接在联网系统中，则应拔下该座上的短路块；若是单户型使用，则应插上短路块访客按一下二次确认小门口机的门铃按钮，在住户分机空闲的情况下会发出振铃声，若住户摘机，则可与住户对讲，通话最长时间为 60 秒在通话期间住户可为访客打开门前锁六、接线功能说明：六、接线功能说明：J4：+15V 电源提供给二次确认小门口机+15V 电压；GND 电源负极；LK+ 开锁信号输出；J3：GND 地线；AU 音频及振铃信号传输；DATA 数据信号传输；NC 空脚，可不接J2：VOUT 视频信号输出至住户分机；GND 视频地线；七、技术参数：七、技术参数：输 入 电 压---------------+DC15V 静 态 电 流---------------≤15mA4工 作 电 流---------------≤140mA传 输 距 离---------------最长约 50m（0.5mm2线） 外 形 尺 寸---------------193.0×130.0×54.0mm底 壳 尺 寸---------------188.0×116.0×38.0mm八、二次确认小门口机接线图：八、二次确认小门口机接线图：1、 单户型非可视接线2、单户型可视接线3、联网型接线。
