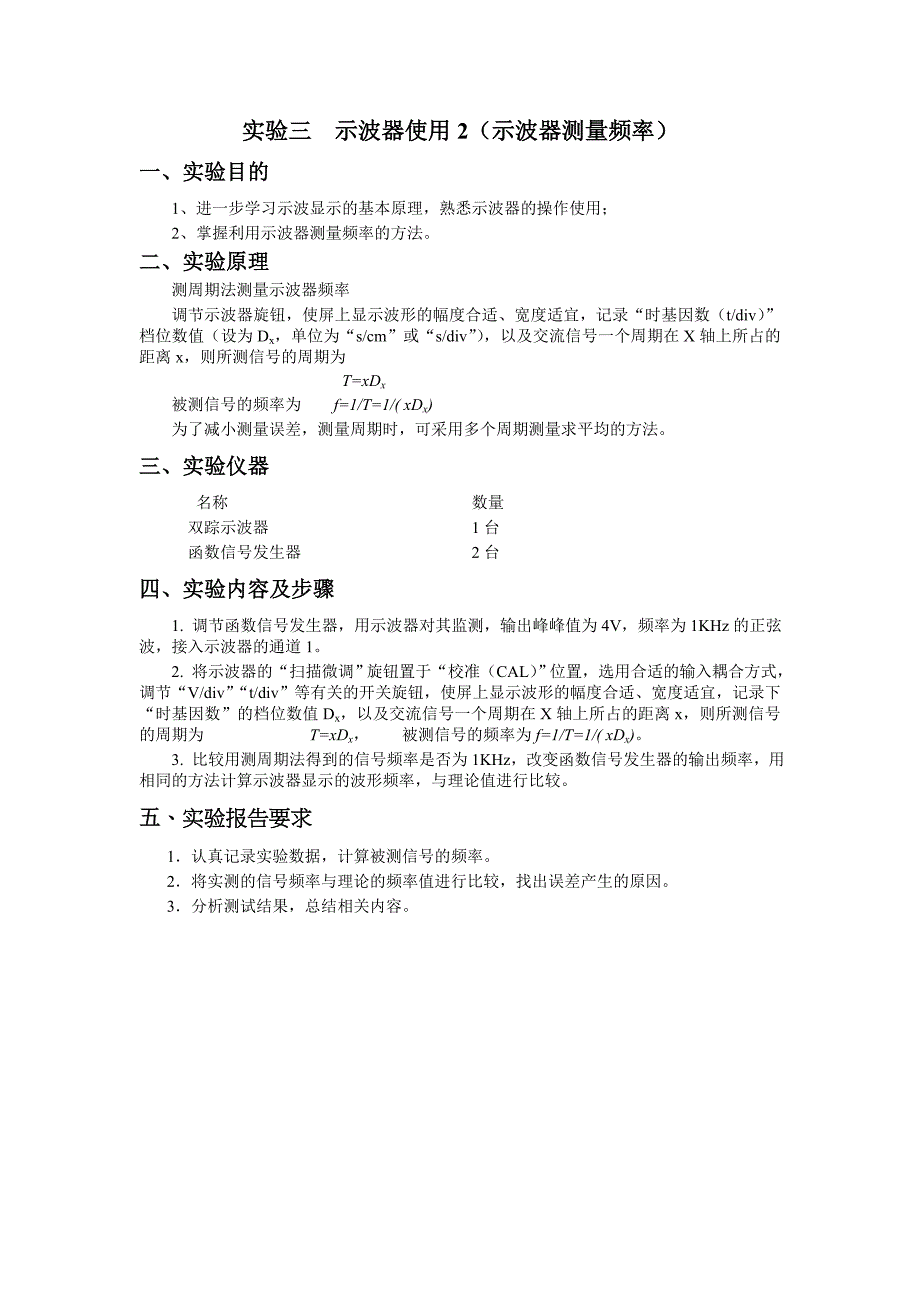

实验三实验三 示波器使用示波器使用 2（示波器测量频率（示波器测量频率））一、实验目的一、实验目的1、进一步学习示波显示的基本原理，熟悉示波器的操作使用； 2、掌握利用示波器测量频率的方法 二、实验原理二、实验原理测周期法测量示波器频率调节示波器旋钮，使屏上显示波形的幅度合适、宽度适宜，记录“时基因数（t/div） ” 档位数值（设为 Dx，单位为“s/cm”或“s/div” ） ，以及交流信号一个周期在 X 轴上所占的 距离 x，则所测信号的周期为 T=xDx 被测信号的频率为 f=1/T=1/( xDx)为了减小测量误差，测量周期时，可采用多个周期测量求平均的方法三、实验仪器三、实验仪器名称 数量双踪示波器 1 台函数信号发生器 2 台四、实验内容及步骤四、实验内容及步骤1. 调节函数信号发生器，用示波器对其监测，输出峰峰值为 4V，频率为 1KHz 的正 弦波，接入示波器的通道 12. 将示波器的“扫描微调”旋钮置于“校准（CAL） ”位置，选用合适的输入耦合方 式，调节“V/div” “t/div”等有关的开关旋钮，使屏上显示波形的幅度合适、宽度适宜， 记录下“时基因数”的档位数值 Dx，以及交流信号一个周期在 X 轴上所占的距离 x，则所 测信号的周期为 T=xDx， 被测信号的频率为 f=1/T=1/( xDx)。
3. 比较用测周期法得到的信号频率是否为 1KHz，改变函数信号发生器的输出频率， 用相同的方法计算示波器显示的波形频率，与理论值进行比较五五、 、实验报实验报告要求告要求1．认真记录实验数据，计算被测信号的频率2．将实测的信号频率与理论的频率值进行比较，找出误差产生的原因3．分析测试结果，总结相关内容。
