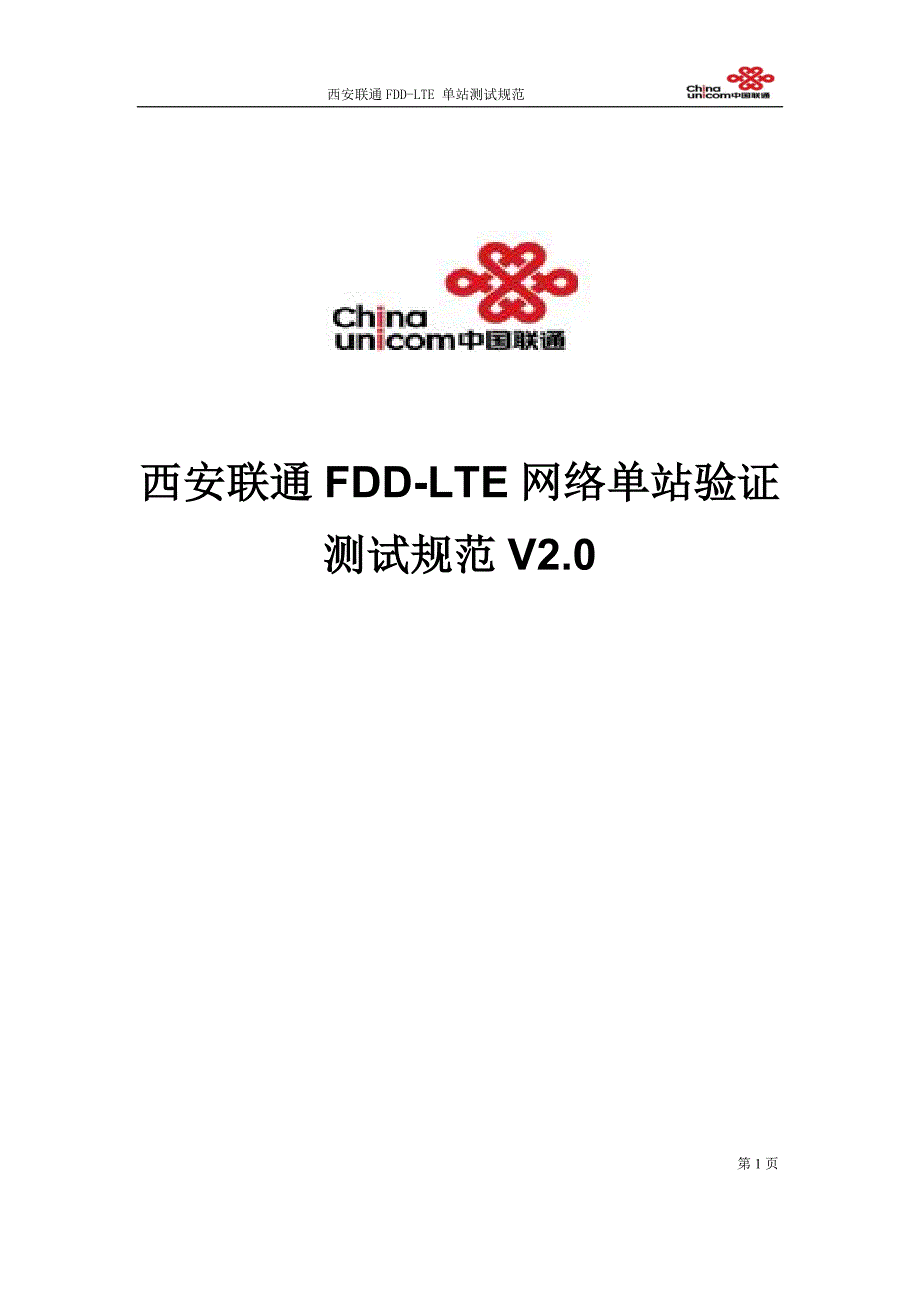

西安联通FDD-LTE 单站测试规范 西安联通FDD-LTE网络单站验证测试规范V2.0目录1 概述 32 工程单证验证流程 33 测试前准备 43.1 测试软件和终端 43.2 工具准备 43.3 FTP客户端设置 53.3.1 通用设置 53.3.2 特殊设置 53.4 硬件设备连接 64 基础信息和配置数据采集及验证 65 定点测试规范 75.1 定点测试介绍 75.2 定点测试时间 75.3 定点测试点选取 75.4 定点测试内容 85.5 定点测试方法 85.5.1 接入测试 85.5.2 用户面时延测试 85.5.3 FTP上传测试 95.5.4 FTP下载测试 96 DT测试规范 96.1 DT测试介绍 96.2 DT测试时间 106.3 DT测试路线规划 106.4 DT测试内容 106.5 DT测试方法 117 测试LOG命名规范 118 评判标准 119 单验文件归档 1210 附件： 121 概述网络测试工作贯穿于网规、网优业务全流程，主要用于基础数据采集，网络规划阶段主要进行连续测试，采集的数据作为传播模型的样本点；网优阶段将针对网络性能进行全面测试，用于定位并解决各类网络问题；网络运行阶段进行网络质量评估、投诉处理等。
本文对FDD LTE网络工程优化测试中的定点、DT测试方法和规范作了介绍，指导网规网优工程师进行的单站测试2 工程单证验证流程单站优化包括测试前准备、验证测试、问题分析处理、单验文件归档四部分第一，工程侧提供《工程通知单》（详表见附件）确认是否可以进入优化流程；第二，网优人员进行二次核查工作输出《基础参数核查记录表20xx年X月X日》，如果数据存在问题反馈给工程侧重新派发，如无问题通知工程优化人员开展测试验证工作；第三，如果测试过程或结果显示有明显问题，需要把这些问题记录在《西安联通FDD LTE网络问题跟踪表》中，并给出问题分析，反馈给工程侧进行快速处理解决（硬件安装问题交由工程安装团队解决，功能性问题交由eNodeB工程师配合解决），在问题解决后直接通知工程测试人员再次进行验证测试，直到测试过程以及结果分析没有发现明显问题，才能依据测试结果输出《西安联通 FDD LTE 网络XXX 单站验证报告》3 测试前准备3.1 测试软件和终端测试软件FDD LTE常用的测试软件有NetArtist CXT （中兴）、华星、鼎立和CDS（NSN）等测试终端目前用于测试的终端主要有MF831（4类），海思E3276/E5576等。
推荐测试软件和终端组合NetArtist CXT + MF831(适用于定点和DT)鼎立/CDS+海思E3276/E5576(适用于定点和DT)3.2 工具准备序号测试工具数量描述1前台数据采集软件1测试软件，能够支持FDD LTE网络测试以及LTE FDD测试、数据卡等设备的数据采集2后台数据分析软件1支持FDD LTE制式3测试数据卡1支持FDD LTE制式4吸顶GPS天线1用于测试数据采集时提供GPS信息，需支持USB接口5车载逆变器1为测试设备提供电源6USB扩展Hub1扩展USB端口数量（可选）7测试SIM2用于各类业务测试8测试笔记本电脑1用于业务测试，操作系统要求为：WinXP/Win7 32位，四核以上处理器、内存4G以上为佳9照相机1用于拍摄天面以及附近地理环境（可选择高像素）10罗盘1用于测量天线的方向角和机械下倾角11电子地图1为路测提供准备的地理信息12测试车辆1具备测试操作的空间或平台，具备点烟器或蓄电池等供电装置13FTP服务器1子网内部FTP服务器，软、硬件配置，出口带宽等需满足测试要求3.3 FTP客户端设置3.3.1 通用设置采用filezilla客户端，在菜单“编辑”-》“设置”中，将最大同时传输文件数改为10。
图23.3.2 特殊设置（1）FTP上下行客户端必须采用filezilla 3.7以上版本（2）filezilla(3.7版本以上)客户端配置：①解压后运行filezilla，然后关闭；②打开C:\Documents and Settings\Administrator\Application Data\FileZilla\filezilla.xml，将" Socket recv buffer size (v2)"的值改为1048576； 4194304将"Socket send buffer size (v2)"的值改为65536； 4194304将Number of Transfers(最大允许传送文件个数)改为3030③重启filezilla即可3.4 硬件设备连接测试前需要先连接测试设备，并检查各设备和软件是否能够正常工作，步骤如下：- 连接测试终端和测试电脑- 连接GPS天线- 插入路测软件加密狗- 将逆变器和笔记本电源连接好，使得笔记本处于外部供电状态。
4 基础信息和配置数据采集及验证获取基站基础信息时，要求到天线平面进行数据采集，采集数据有：1）、基站经纬度、天线方位角、天线机械下倾角，天线电子下倾角、天线挂高等信息，经纬度要求精确到小数点后5位以上，方位角需要使用罗盘实际采集，必须保证数据的准确性2）、检查小区主覆盖方向是否有阻挡，与其他系统尤其是UMTS的隔离度是否足够大 3）拍摄天线安装和360度环境的照片，照片拍摄要求：2张基站全景图，远景和近景各一张，照片要能够说明整个基站的位置信息8张小区覆盖照片，从0度开始，每45度一张共8张照片，主要拍摄小区覆盖周围环境（是否有高楼阻挡等）备注：照片大小要求1Mbit以上，图片格式要求 xx.jpg 格式，命名规则：站名_近景/远景图_站名_X度拍摄图 [X代表覆盖照片拍摄度数]；4）、登站信息：需要详细记录如何登到基站上，例如在XX楼面什么位置，钥匙如何借到等5）备注其他异常事项：如环境重大变化，天馈位置不合理，站点分布不合理等；6）、主要核查基站基础数据是否与规划数据一致 基站名称 小区名称 TAC NodeBID CID PCI 下行中心频点 站型 站址 经度 纬度 方位角 天线挂高（m） 天线类型 机械下倾角 电子下倾角 业务验证是否OK 详细问题描述 开站日期 测试人员 备注 基础信息采集表（要求：测试当天进行反馈）5 定点测试规范5.1 定点测试介绍定点测试需根据网络分析相关负责人的要求，在指定的测试点对指定的业务及进行拨打测试，要求测试中全面反映测试点各区域的网络情况；定点测试选取近点，在近点进行一定数量的业务呼叫，通过对业务质量的评估分析网络运行质量和存在的问题。
5.2 定点测试时间LTE网络目前以数据业务为主，测试时间段的把握需要根据测试目的和测试要求来确定：如果是针对验收测试，这类测试是对结果有考核的，又或者是在进行大流量业务测试时，为了不对网络其他用户造成影响，建议在网络空载或者无负载的时间段进行如果是故障或投诉处理可以选择网络有负载的时间段测试，便于复现、排查问题5.3 定点测试点选取定点测试点通常选取基站近点进行测试验证，所有在室外的测试选取的测试点在覆盖要求上需要近场景的点，反映网络测试情况，场景的点主要通过RSRP和SINR来衡量，定义如下：位置RSRP取值范围（dBm）SINR取值范围（dB）近点>=-85>=205.4 定点测试内容在进行定点测试前需要首选确认定点测试项目类型，针对FDD LTE网络，定点可测试的项目列举如下，测试者可根据具体的项目要求或者测试目的选择测试项目例如单站验证可选取接入、时延、FTP业务进行测试；如进行基于投诉处理的定点测试涉及的内容需要包括信号覆盖质量测试和用户所进行的相关业务测试 接入（Detach/Attach）测试- 用户面时延测试- FTP业务测试（上传/下载）5.5 定点测试方法5.5.1 接入测试UE在待测点发起Attach并连接到网络Attach连接5s，控制UE Detach，等待5s后发起下次Attach连接，依次循环完成5次接入测试。
观察接入流程业务是否正常记录并保存测试数据(信令流程截图和测试log)5.5.2 用户面时延测试UE在待测点发起Attach并连接到网络在测试电脑上打开MS-DOS界面，Ping授权的服务器：”ping -l 32 –n 100>统计RTT平均时延迟(100次平均时延)记录并保存测试数据（Ping完成后的统计界面截图）图 RTT平均时延迟统计5.5.3 FTP上传测试UE在待测点发起Attach并连接到网络使用路测软件或其他FTP软件连接FTP服务器（需要提前准备好软件）开始从FTP服务上10线程上传1个或多个文件500M以上的文件使用DU Meter或Net Meter观察上传速率，持续1分钟以上记录并保存测试数据（DU meter/Net Meter速率统计截图和测试Log）5.5.4 FTP下载测试UE在待测点发起Attach并连接到网络使用路测软件或其他FTP软件连接FTP服务器（需要提前准备好软件）开始从FTP服务上10线程下载一个或多个1G以上的文件使用DU Meter或Net Meter观察下载速率，持续1分钟以上。
记录并保存测试数据（DU meter/Net Meter速率统计截图和测试Log）6 DT测试规范6.1 DT测试介绍DT测试是通过实地移动测量的方法获取在现有基站条件下的无线覆盖质量和网络主要的性能KPI的数据，再通过分析测试数据对网络进行评估和优化DT测试完成后需要输出测试分析报告，网络出现的故障，如弱覆盖、无法接通、连续质差、掉话、切换异常等情况应当在报告中全面反应，分析原因，提出整改或调整建议6.2 DT测试时间LTE以数据业务为主，为在测试一些大流量业务时不影响网络中其他用户，测试时间一般安排在网络负载轻或无负载时，另外由于DT需要沿道路移动测试，测试时间可以选择在交通不繁忙、道路不拥堵的时候进行，可有效节省测试时间，提高测试效率测试时间选取需要争得运营商的认可，也可根据运营商的要求而定6.3 DT测试路线规划。
