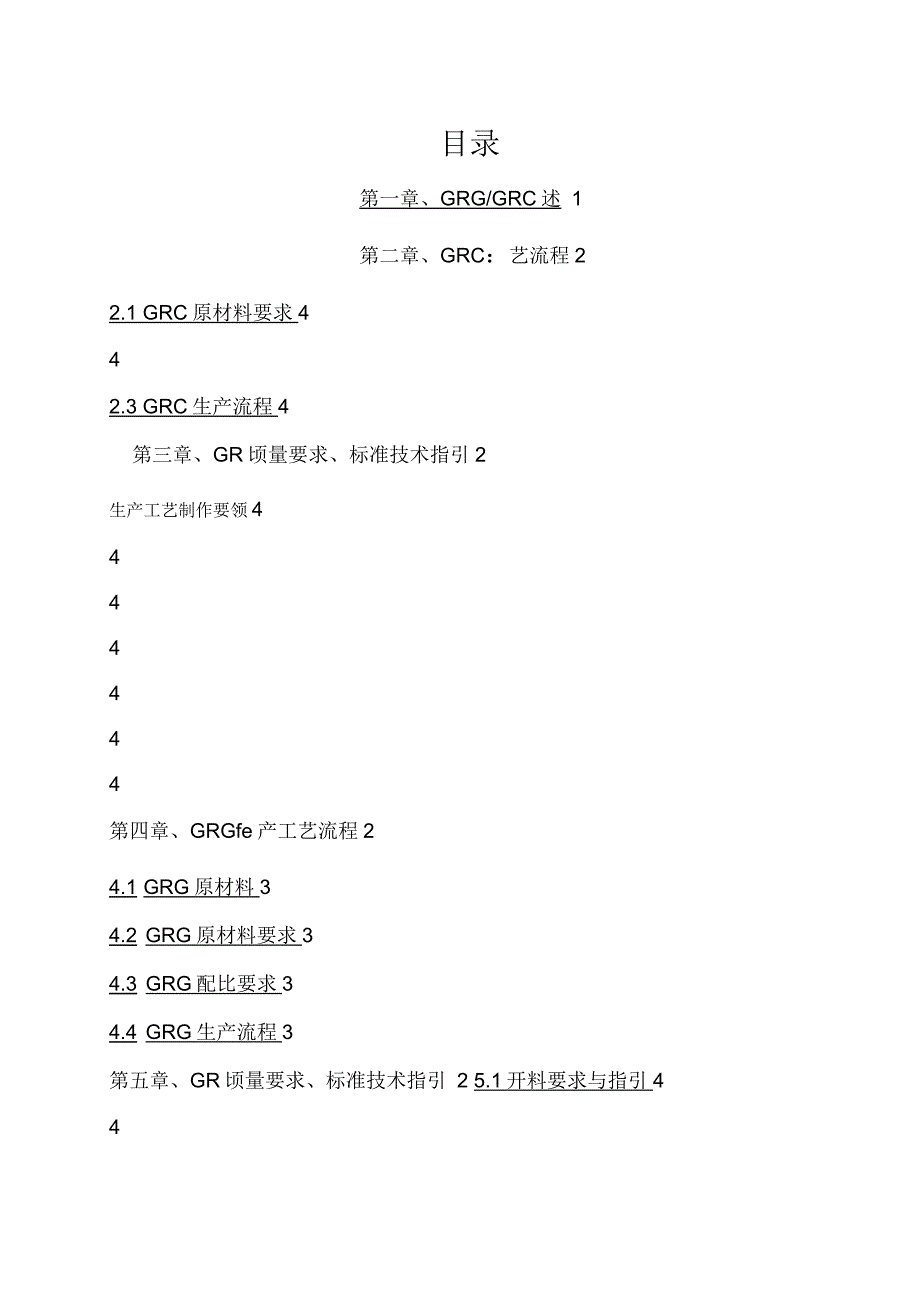

目录第一章、GRG/GRC述 1第二章、GRC：艺流程22.1 GRC原材料要求442.3 GRC生产流程4第三章、GR顷量要求、标准技术指引2生产工艺制作要领4444444第四章、GRGfe产工艺流程24.1 GRG原材料34.2 GRG原材料要求34.3 GRG配比要求34.4 GRG生产流程3第五章、GR顷量要求、标准技术指引 2 5.1开料要求与指引4444444第六章、模具制作工艺流程26.1原材料要求44444GRCM料简介：GRG$ 文名：GlassFiber Reinforced Gypsum中文全称：玻璃纤维增强石膏成型品GRG^玻璃纤维加强石膏板，它是一种特殊改良纤维石膏装饰材料，造型的随意性使其成为要求个性化建筑师的首选，它独特的材料构成方式足以抵御外 部环境造成的破损、变形和开裂GRb品是采用超细结晶石膏〔改良的a石膏〕为基料与专用连续刚性的增强玻璃纤维、专用添加剂〔符合国际添加剂要求〕混合，在模具上经过特殊工艺层压而成的预铸式新型装饰材料，在综合性能上达到了国际质量标准产 品外表光洁平滑呈白色，材质外表光洁、细腻，白度达到90姒上，并且可以和各种涂料与面饰材料良好地粘结，形成极佳的装饰效果、环保安全不含任 何有害元素。
此种材料可制成各种平面板、各种功能型产品与各种艺术造型， 是目前国际上建筑材料装饰界最流行的更新换代产品正常情况下，建筑设 计师们经常会推荐应用在工商业建筑为抵抗高的冲击而增加其稳定性的吊顶 为主止匕外，由于GR函料的防水性能和良好的声学性能，尤其适用于频繁 的清洁洗涤和声音传输的地方，像学校、医院、商场、剧院等场所GRC才料简介中文全称：玻璃纤维增强水泥复合材料GRC英文名：Glass-fiber Reinforced CementGR0玻璃纤维增强水泥复合材料的英文缩写，来源于欧美技术，是将抗碱玻璃纤维、水泥、砂等其他复合材料按一定配比搅拌，在模具浇灌成型，生产 出造型丰富，质感多样的产品，被广泛应用在国外各具特色的建筑中GRC勺胶凝材料是水泥，所以GRCa是一种混凝土制品，属于混凝土行业中的一个 分支普通的混凝土抗压强度很高，但是抗弯强度、抗拉强度以与抗冲击强 度却较低GRCft于其中掺入了抗碱玻璃纤维，使得其在以上的各方面性能相 比于普通的混凝土有了质的飞跃，在不降低混凝土制品本身优势的情况下， GR阴料大幅提高了水泥制品的抗弯强度、 抗拉强度、抗冲击强度并降低了自 身的密度优质的GRCM品的抗弯强度可以达到25Mpa抗冲击强度达到 10-25KJ/m2,但是其干密度只有1800-2000kg/m3,要比混凝土制品轻1/5左 右。
以上这些特点使得GRCf比于预制混凝土或其他水泥制品的有着非常明 显的优势，尤其是当需要薄壁型的材料时，其抗弯、抗冲击强度的优势将更 加明显GR借己比材料水泥石英沙水纤维减水剂胶浆色粉用量50KG50KG250ML根据工程工求注：根据气温变化可以适当加减减水剂用量GRC生产工艺流程图GRQfe产工艺制作要领产品名称：适用于GRGH艺流程 图项 目工程 名称作业要领检查确认事项标准确认 频率确认方法确认者进料i进料材料确认：水泥 石英砂 减水剂 丙 乳纤维星粉色料种类、数量批号、 规格每次进料检验QC硅砂:2 # /6 *每次进料检验QC1F减水剂:sikament NN（能提高早期强度〕每次进料检验QC纤维：汇尔喽耐碱每次进料检验QC丙乳：每次进料检验QC星粉：每次进料检验QC色料：每次进料检验QC准备2准品种、规格品种齐全每次目视班长备数量、性能性能完好每次111、按生产配比备好料数量、性能符合的要求每次称量QC&ffi长报2、先加水和混和物添加剂数量按技术要求每次QC&ffi长1_3、在搅拌同时参加减水剂和星粉按技术要求每次QC&ffi长3搅拌4、再参加2/3的水泥和沙最后参加1/3的水泥按技术要求每次QC&ffi长5、面层料坍塌试验坍塌度2-3环每次坍塌仪QC&ffi长6、结构料坍塌试验坍塌度坍塌仪每次坍塌仪QC&ffi长模具整理检4模具清理检查1、模具摆放整齐，平稳符合生产要求。
水平摆放模具摆放在同一水平向上，无扭曲变形每次水平尺QC&ffi长2、对照图纸检查长、宽、高、对角线符合图纸长度士 1mm/m 宽度士 1mm/m 高度土 1mm/m每次卷尺，角尺QC&ffi长3、对照图纸检查夹具是否齐全符合图纸符合图纸要求每次目视班长4、模具外表是否有粘结导物、污垢、 外表平整度符合产品质量要求模具外表无任何异物，外表无任何划痕每次目视班长5、模具拼缝是否严密，紧固螺丝是否 到位符合产品质量要求拼缝小于1毫米、螺丝紧固到位每次目视班长1 16、木制模具外表漆层是否脱落外表质量要求外表漆层无脱落、无凹凸现象每次目视班长6、硅胶模是否和底模吻合，有无变形 扭曲符合产品质量要求和底模吻合之间无异物、平整无扭曲每次触摸班长刷脱模水5』模水刷1、用毛刷均匀的在模具上刷涂外表质量要求模具的每一个部位每次目视班长2、用无色的抹布擦干外表质量要求模具上无过多的残留〔特别是边角部位〕每次目视班长6喷射面层1、检查机械设备和专用向料枪生产要求机械设备运转正常，面料枪口径 10mm每次目视枪手r2、检测砂浆流量技木要求砂浆流量每分钟6kg ±每次桶试法QC13、一槽面料用完时间技木要求七于一槽料20分钟用完每次计时枪手面层4、外表第一次喷射技木要求气压0.5~0.18Mpa;喷枪与喷射面成90 度;枪口到喷射面的跑离300mm面料占 模具外表约50%料彳全3~4mmF均厚度 2~3mm每次目视班长喷射5、外表层第二次喷射技木要求气压0.5~0.18Mpa;喷枪与喷射面成90 度;枪口到喷射面的跑离300mm面料占模具外表约85%料彳至3~4mm两次平均厚度4mm每次目视班长6、外表层第三次喷射技木要求待前两次固化50%t压0.18~0.2Mpa;喷 枪与喷射面成70度;枪口到喷射面的距 离300mm面料占模具外表约70%料径 2~3mm两次平均厚度5mm每次目视、触摸枪手、班长7、用毛刷涂刷第三次面料技木要求毛刷应轻轻的往一个方向刷动，不能带 动面层每次目视班长T结 构 料喷射7结构喷射1、检查螺杆泵和同轴喷枪生产要求螺杆泉、同轴喷枪、气压是否正常结构层厚度15mm外表层用手触模无粘手现象令^次的厚不得超过3mm匀速运动喷射时应是十字方向，每一次覆盖前一次的50%喷射头要保持喷射面垂直，并在同一高 度每一槽料30分钟用完喷完两次结构料后放置脱模吊环每次试机枪手2、检测砂浆流量纤维含量技木要求每次袋桶测试QC3、确定喷射工件的厚度图纸要求每次深度尺枪手4、检查已喷射工件的外表层技木要求每次触摸枪手5、喷射结构料每一次的厚度技木要求每次深度尺枪手6、喷枪在喷射工件上移动速度规耍求每次目视班长7、喷射结构料均匀度技木要求每次目视班长8、喷枪在喷射工件时的角度规要求每次目视班长9、一槽结构料的喷射时间技木要求每次计时枪手10、放置脱模吊环技木要求每次目视班长11、上梁位与夹具图纸要求完成喷射后上梁位与夹具，对照图纸和 模具上记号每次目视班长压实收8压实收光1、滚压第一遍结构料规耍求第一遍滚压力量要轻，防止带动面层每次目视班长2、滚压二~三遍的结构料，排出气泡 增加强度规要求滚压时要出浆外表看不到纤维每次目视班长3、角滚压规耍求滚压时滚筒不能破坏侧面的结构料每次目视班长4、外角滚压规要求外角滚压时一边要用泥刀支撑防止侧面 结构料被带动每次目视班长1t5、边角修整收光规要求线条平直不能留有毛刺不得有斜口边每次目视班长6、梁位修整规要求梁位修整应按其原形，修直修光，不得 移动梁位上的预埋件每次目视班长7、清理模具边规耍求模具的边角上无料残留每次目视班长脱模9脱模1、工具准备规要求电动罗丝刀、扳手、橡皮锤、气压枪、 钢丝蝇每次目视组长2、脱模前检查产品是否能达到脱模的 强度规要求用硬物划磨产品背面，没有划痕便口」脱 模每次目视组长3、拆除堵头和模扳规要求有利于产品顺利脱离模具，边角不容易 损坏每次目视组长F4、大型模具用吊车提升T高度规要求便于脱模不会损坏产品，提升高度大于 模具高度每次目视组长15、对线条复杂的产品要熟悉图纸规要求熟悉图纸看清脱模方向，不致于损坏产 品线条每次目视组长6、用橡皮锤震动模具边缘规要求震动要周边一齐震动防止线条在模具里 损坏每次目视组长〕7、脱模产品在转运时要轻轻放置不得规耍求防止产品边角在转运过程中碰坏每次目视组长摔碰修 整 养 护10修整养护1、打磨产品边角规耍求产品的边缘无飞边毛刺每次目视班长2、用配比好的修补料修补规耍求保持修补过区域和产品一致每次目视班长3、修补过产品要用砂纸打磨干净规耍求保持修补过区域和产品一致每次目视班长4、待修补的地方要保持潮湿状态规耍求有利于修补料和产品结合每次目视班长5、产品礴脱的局部用大力胶粘结规要求使修补的地方和产品之间粘结力加强每次目视班长GRC仓手喷射操作指引目的：为了保证GRC勺质量，符合客户对产品的质量要求，特制定本操作指引 围：适用于本公司光面效果制作的常规性作业要求。
容：〔一〕工作准备：1 .戴好手套，穿好工作服；2 .检查螺杆泵是否正常运转，喷枪是处于待工作状态；3 .准备好缘丝刀、扳手〔19〜22］深度尺、细铁丝等;4 .检查喷枪刀片的磨损情况，刀轮和胶轮。
