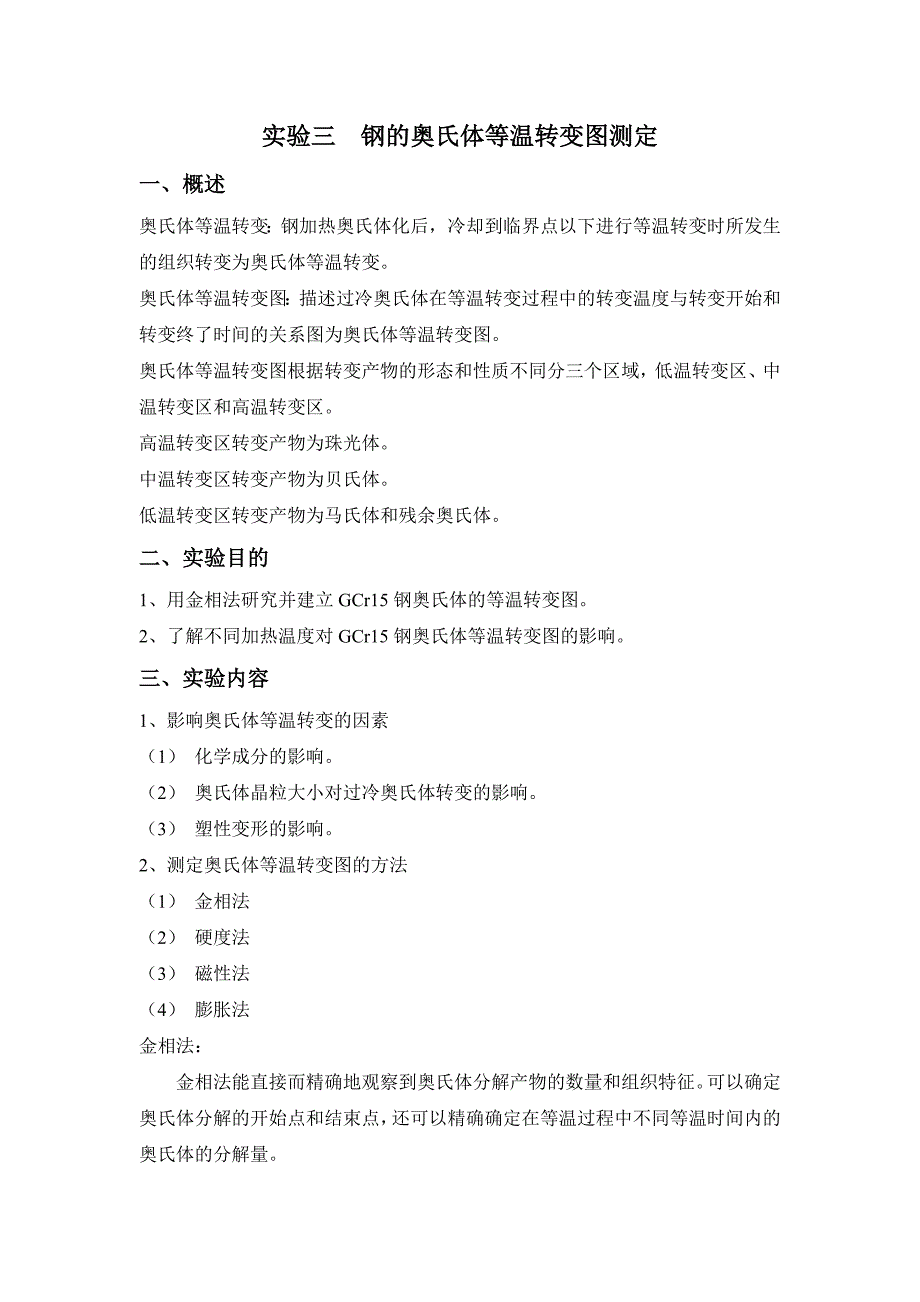

实验三 钢的奥氏体等温转变图测定一、概述奥氏体等温转变：钢加热奥氏体化后，冷却到临界点以下进行等温转变时所发生的组织转变为奥氏体等温转变奥氏体等温转变图：描述过冷奥氏体在等温转变过程中的转变温度与转变开始和转变终了时间的关系图为奥氏体等温转变图奥氏体等温转变图根据转变产物的形态和性质不同分三个区域，低温转变区、中温转变区和高温转变区高温转变区转变产物为珠光体中温转变区转变产物为贝氏体低温转变区转变产物为马氏体和残余奥氏体二、实验目的1、 用金相法研究并建立GCr15钢奥氏体的等温转变图2、 了解不同加热温度对GCr15钢奥氏体等温转变图的影响三、实验内容1、影响奥氏体等温转变的因素（1） 化学成分的影响2） 奥氏体晶粒大小对过冷奥氏体转变的影响3） 塑性变形的影响2、测定奥氏体等温转变图的方法（1） 金相法（2） 硬度法（3） 磁性法（4） 膨胀法金相法：金相法能直接而精确地观察到奥氏体分解产物的数量和组织特征可以确定奥氏体分解的开始点和结束点，还可以精确确定在等温过程中不同等温时间内的奥氏体的分解量测量面积法、画线法、定点法和称重法硬度法：随等温停留时间的延长，奥氏体分解量增加，随后淬火得到的马氏体量减少，硬度值随之下降。
点1处硬度开始下降，为转变开始时间到点2处硬度值不再下降，为转变的终了时间3、实验步骤将GCr15钢加热至840℃ 保温5分钟将试样分别迅速投入到保持在不同温度的盐浴中进行不同时间的等温，然后取出，淬入水中冷却进行金相组织观察，用画线法测出转变开始时间和结束时间最后画出GCr15钢奥氏体的等温转变图不同温度各等温时间对应试样编号300℃试样编号30313435363738300℃保温时间100s120s350s500s200s850s1000s400℃试样编号404142434445464748400℃保温时间5s10s15s30s40s50s70s90s100s500℃试样编号505152535455565758500℃保温时间1s3s4s5s10s15s40s50s60s600℃试样编号60616263646566600℃保温时间15s20s25s30s40s50s60s700℃试样编号707172737475767778700℃保温时间10s20s25s30s40s50s70s80s100s。
