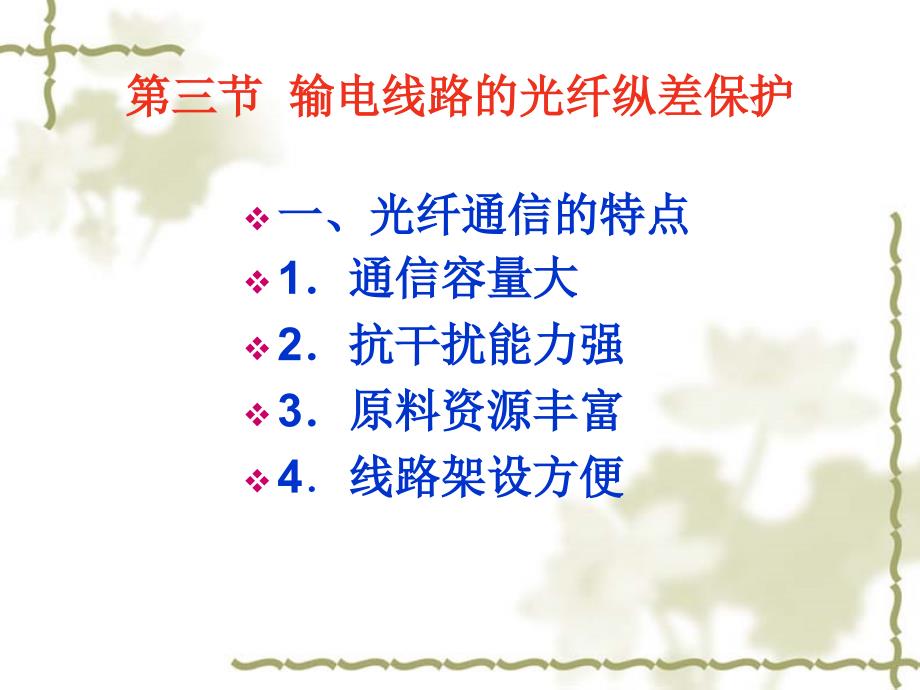

第三节 输电线路的光纤纵差保护,一、光纤通信的特点 1．通信容量大 2．抗干扰能力强 3．原料资源丰富 4．线路架设方便,二、光纤通道,1．调制器 将要传输的各路信息，调制成适合在光纤信道中传输的脉冲信号 2．光源 把调制器输出的脉冲电信号调制成光信号激光器驱动电路原理图,3．光纤与光缆,用来传送光信号，完成信息传输的任务 由玻璃纤芯、玻璃包层和护套组成 当n2＞n1，且光束的入射角度θ大于入射临界角时，光波在芯线和包层交界面发生全反射，光束在光纤线中沿Z字形路线前进，不会穿出包层而受到损失图6－11 光纤结构示意图,光缆结构示意图,电力特种光缆： 全介质自承式光缆ADSS、架空地线复合光缆OPGW、缠绕式光缆GWWOP、捆绑式光缆AL－Lash、相线复合光缆OPPC等4．光检测器,光检测器用来接收光信号，并将其转换成脉冲电信号 光检测器的主要元件为光电二极管光电二极管由P型区、N型区、本征区三部分构成5．解调器 对接收信号进行解码和分路处理 同步电路通过检测对侧发送的同步码，使发送与接收侧的信号时钟保持同步 6．光中继器 对衰减的光波信号进行放大，并对失真的信号波形进行矫正，使光波信号得到再生。
三、光纤纵联电流差动保护的原理,4．零序电流差动保护,零序电流差动保护的动作判据为：,,,经电容补偿后的零序差动电流： 经电容补偿后的零序制动电流：,,,四、纵联电流差动保护的逻辑框图,1．差动保护正常投入 如图6－15所示，当对侧差动保护的压板投入时，与门Y1开放；本侧差动保护的压板投入时，与门Y2开放；通道处在正常工作状态时，与门Y15开放即与门Y1、Y2、Y15均处在准备开启状态2．差动保护起动 当对侧差动保护的起动元件动作后、或对侧断路器处在跳闸位置，经或门H1、与门Y1开放与门Y3；本侧差动保护的起动元件动作后，经与门Y2、Y15、Y3开放差动保护的出口：与门Y12、Y13、Y14、Y213．差动保护动作 当保护范围内发生单相接地故障时（假设U相接地），则U相的差动元件动作，经Y4－H4－Y12－H6选跳出口，发U相跳闸指令 如果保护范围内U相经高阻接地，U相差动元件拒动则由零序差动保护动作，经延时后将故障切除若控制字KG2.8整定为“0”，则零序差动保护经Y7－Y14－H6选跳出口，发U相跳闸指令；如控制字KG2.8整定为“1”，则零序差动保护经H7永跳出口，发三相永久跳闸指令，同时闭锁选跳出口Y12。
当线路保护范围内发生相间短路故障时（假设U、V两相短路），则U、V两相的差动元件均动作，经Y4、Y5―Y8―H5－Y13出口；同时闭锁选跳出口Y12若控制字KG1.0整定为“0”，则发三相跳闸指令；如控制字KG1.0整定为“1”，则发三相永久跳闸指令4．电流互感器二次回路断线,保护经H2将零序差动保护的出口Y7闭锁若控制字KG2.2整定为“1”，则电流互感器二次回路断线时，闭锁差动保护；此时由控制字KG2.3选择闭锁单相还是三相，如KG2.3整定为“1”，则经H2－KG2.2－KG2.3闭锁U、V、W三相的差动出口Y4、Y5、Y6；如KG2.3整定为“0”，则只闭锁断线相差动保护 如控制字KG2.2整定为“0”，则投入TA断线后的差动元件，此时断线相的差动元件采用断线后差动定值，非断线相的差动元件采用正常定值；TA断线后差动元件动作时，经Y16－H7发三相永久跳闸指令控制字KG2.2整定为“0”时，控制字KG2.3不起作用图6－15 纵联电流差动保护逻辑框图,第四节 平行线路横联方向差动保护,一、横联方向差动保护工作原理 横联方向差动保护用于同杆架设的双回线路 1．横联方向差动保护的构成,2．横联方向差动保护的工作原理 通过比较两回线中电流的大小和方向，判断故障和故障点的位置。
单侧电源线路横联方向差动保护的工作原理,图6－17（a）,线路L1内部故障时：,图6－17（b）,线路L2内部故障时：如图6－17（c）所示,一回线路断开后，应将横联方向差动 保护退出工作，以防其误动作二、横联方向差动保护的相继动作区,在图6—18所示线路中，N端母线附近发生短路故障时:,等对侧保护动作后，短路电流重新分布，本侧保护再动作的现象称为相继动作； 可能发生相继动作的区域叫相继动作区。
