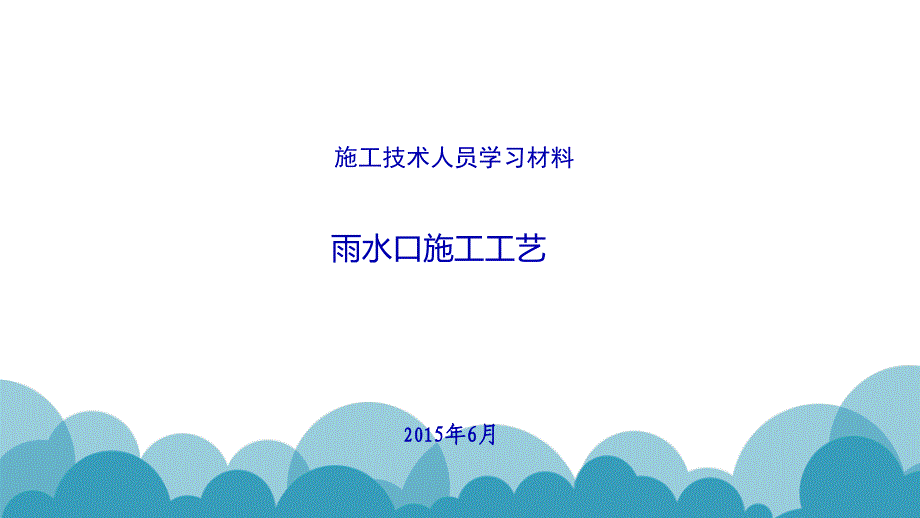

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,施工技术人员学习材料,201,5年6月,雨水口施工工艺,一、雨水口砌筑,基本要求:,1,、雨水口施工选择应在基层之后2,、砌筑时应随砌随清理,废槽回填采用低标号混凝土,随砌随填,砌完后及时覆盖3,、支管夹角,90,支管,300,时应发砖券,4,、井箅安装应配合路缘石的施工,一般按,122mm,控制,保证面层收水效果及美观的效果5,、抹面施工统一在井篦安装后进行雨水口施工工艺,二、雨水口施工工艺流程,施工准备,-,技术交底,-,放线切割,-,开挖施工,-,放线确位,-,基础施工,-,主体砌筑,-,支管安装,-,回填,-,井篦安装,-,清理加固,统一抹面,-,验收砌筑方法雷同于检查井(不在详述,只是简述),采用一顺一丁的砌筑方法,第一皮砖为丁砖,满铺满挤,最后一皮为丁砖。

放线一般距侧石,12CM,定线、搁砖、摆缝先丁后顺,,四角采用七寸砖砌筑,,支管需预留的可采用模具施工,使洞口规范如图:,雨水口施工工艺,雨水口施工,雨水口施工工艺,雨水口施工工艺,雨水口施工工艺,雨水口施工工艺,雨水口施工工艺,雨水口井框安装,1,、有平沿石的做法:,依据平沿石和侧石,双控井框内沿定出标高,以已做好的平沿石的外沿拉线,控制雨水口的井框高程2,、无平沿石的做法:,从侧石向中心量(,3-5,)米处(,AB),按照最后一次油面的厚度,量取外露加油面厚度拉双线,按照此高程下标准要求的雨水口高程进行控制一般为,-10,,,-15mm,3,、质量控制标准:,a,、标准:,0,-10mm,标准图为,-10,-30mm,b,、施工,质量控制标准,可参照,122mm,定线控制雨水口施工工艺,B,A,3,5m,雨水口施工工艺,1,、收水井内壁抹面必须平整,不得起壳裂缝井壁必须互相 垂直砂浆必须饱满,勾缝应均匀宽度一致,不得带有灰刺灰丁,间断漏缝现象,严禁灰浆污染砖墙面2,、井框、井篦必须完整无损,安装应平稳3,、井内严禁有垃圾等杂物,井周及支管回填必须满足路基要求4,、支管必须直顺,不得有错口。

管头应与井壁齐平序,号,项目,允许偏差,检验频率,检验方法,范围,点数,1,井框与井壁吻合,10mm,100 m,2,用尺量,2,井口高程,-10,,,-30,或现行规定,20 m,2,与井周,50cm,路面比,3,井位与路边线吻合,20mm,20m,2,用尺量,4,井内尺寸,+20,,,0,20m,2,用尺量,允许偏差,雨水口施工工艺,雨水口施工工艺,雨水口施工工艺,雨水口位置及搓毛技术:,按分项工程前期策划要求编制技术交底,消除人为因素;雨水口位置可先安装立沿石后雨水口施工,在雨水口处预安装或预留立沿石间距,然后雨水口施工,按立沿石线侧放雨水口位置,按集团“竣工收尾实施细则”雨水口位置按距离为,14cm,为基线,按雨水口井篦子有效尺寸确定雨水口开,挖尺寸,必要时可将雨水口四角进行栓桩严格实行样板引路施工工艺,加强技术交底和施工培训工作;加固雨水口井篦时规定距立沿石间,11.5cm,一组,标尺层控法,施工照片,一组,侧石安装,施工照片,一组,人行道圆头花砖,施工照片,施工寄语:,想成就,施工管理靠方法;,做成品,质量控制靠标准;,成功警言:,坚持模具好方法,宣贯优势扬传统;,细节施工处理好,施工任务无不摧。
