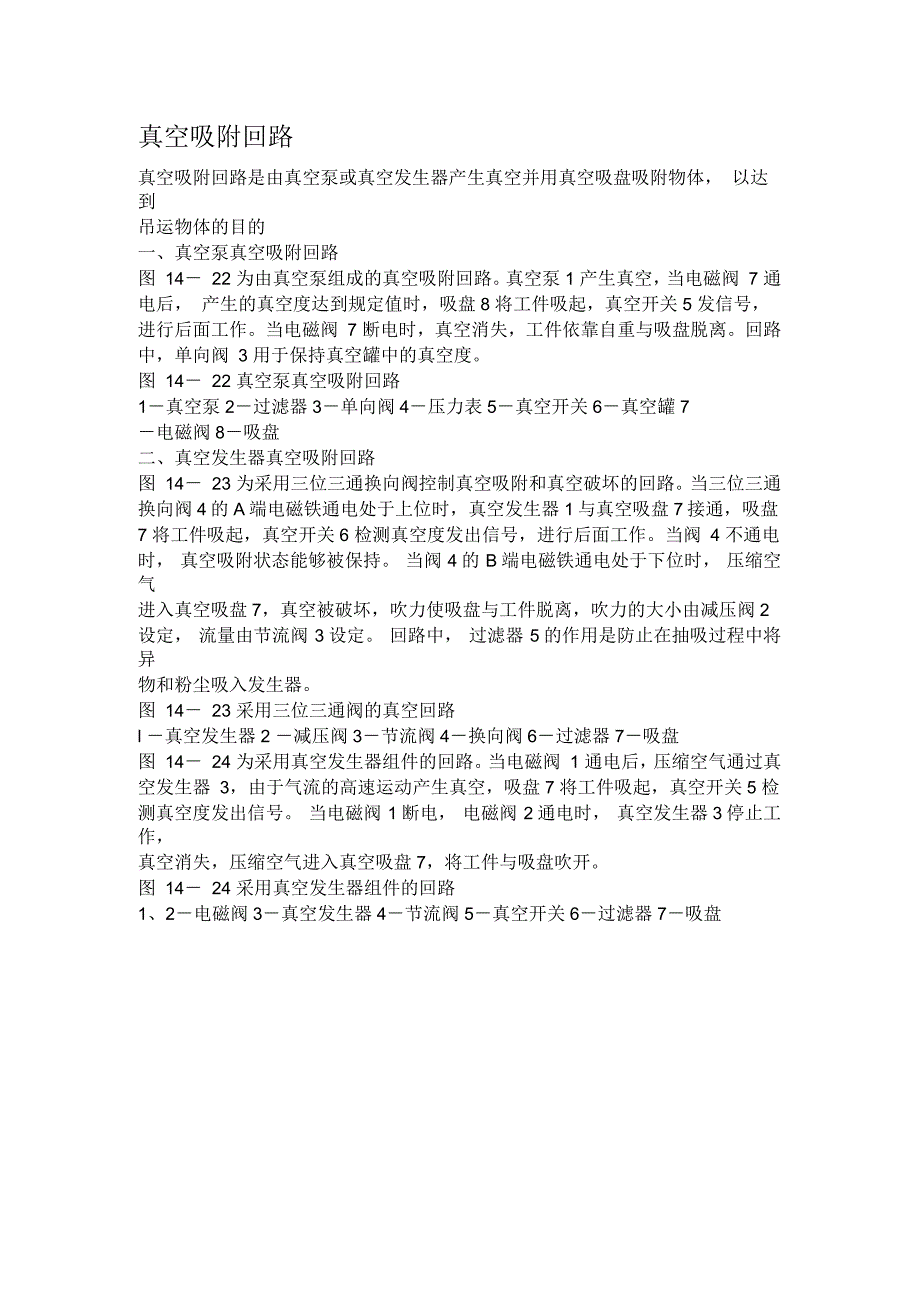

真空吸附回路真空吸附回路是由真空泵或真空发生器产生真空并用真空吸盘吸附物体， 以达到吊运物体的目的一、真空泵真空吸附回路图 14－ 22 为由真空泵组成的真空吸附回路真空泵1 产生真空，当电磁阀 7 通电后， 产生的真空度达到规定值时，吸盘8 将工件吸起，真空开关5 发信号，进行后面工作当电磁阀 7 断电时，真空消失，工件依靠自重与吸盘脱离回路中，单向阀 3 用于保持真空罐中的真空度图 14－ 22 真空泵真空吸附回路1－真空泵2－过滤器3－单向阀4－压力表5－真空开关6－真空罐7－电磁阀8－吸盘二、真空发生器真空吸附回路图 14－ 23 为采用三位三通换向阀控制真空吸附和真空破坏的回路当三位三通换向阀4的A端电磁铁通电处于上位时，真空发生器1与真空吸盘7接通，吸盘7 将工件吸起，真空开关6 检测真空度发出信号，进行后面工作当阀 4 不通电时， 真空吸附状态能够被保持 当阀 4 的 B 端电磁铁通电处于下位时， 压缩空气进入真空吸盘7，真空被破坏，吹力使吸盘与工件脱离，吹力的大小由减压阀2设定， 流量由节流阀 3 设定 回路中， 过滤器 5 的作用是防止在抽吸过程中将异物和粉尘吸入发生器。
图 14－ 23 采用三位三通阀的真空回路l －真空发生器2 －减压阀3－节流阀4－换向阀6－过滤器7－吸盘图 14－ 24 为采用真空发生器组件的回路当电磁阀 1 通电后，压缩空气通过真空发生器 3，由于气流的高速运动产生真空，吸盘7 将工件吸起，真空开关5 检测真空度发出信号 当电磁阀 1 断电， 电磁阀 2 通电时， 真空发生器3 停止工作，真空消失，压缩空气进入真空吸盘7，将工件与吸盘吹开图 14－ 24 采用真空发生器组件的回路1、2－电磁阀3－真空发生器4－节流阀5－真空开关6－过滤器7－吸盘。
