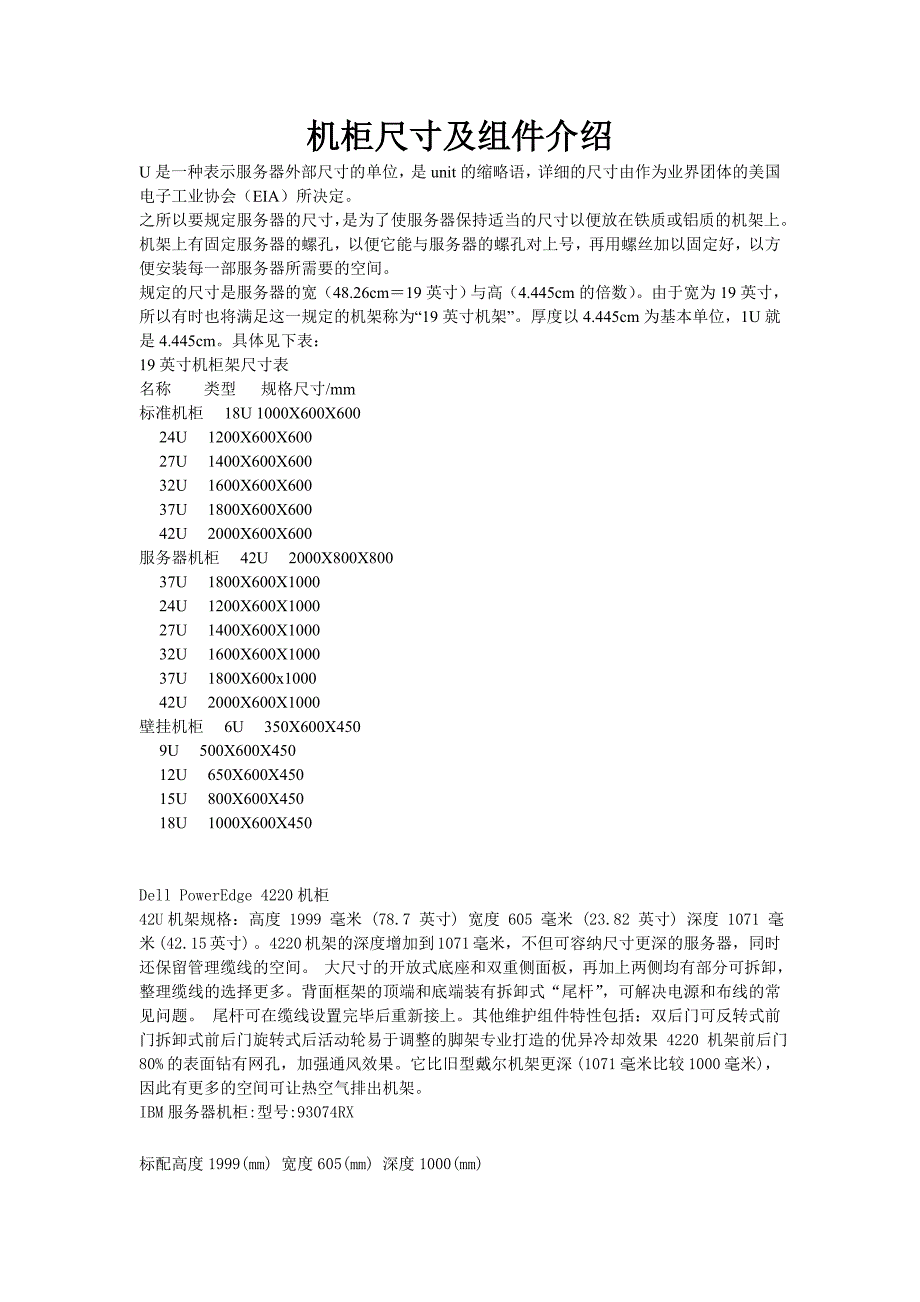

机柜尺寸及组件介绍U 是一种表示服务器外部尺寸的单位，是 unit 的缩略语，详细的尺寸由作为业界团体的美国电子工业协会（EIA）所决定 之所以要规定服务器的尺寸，是为了使服务器保持适当的尺寸以便放在铁质或铝质的机架上机架上有固定服务器的螺孔，以便它能与服务器的螺孔对上号，再用螺丝加以固定好，以方便安装每一部服务器所需要的空间 规定的尺寸是服务器的宽（48.26cm＝19 英寸）与高（4.445cm 的倍数） 由于宽为 19 英寸，所以有时也将满足这一规定的机架称为“19 英寸机架”厚度以 4.445cm 为基本单位，1U就是 4.445cm具体见下表：19 英寸机柜架尺寸表名称 类型 规格尺寸/mm 标准机柜 18U 1000X600X600 24U 1200X600X600 27U 1400X600X600 32U 1600X600X600 37U 1800X600X600 42U 2000X600X600 服务器机柜 42U 2000X800X800 37U 1800X600X1000 24U 1200X600X1000 27U 1400X600X1000 32U 1600X600X1000 37U 1800X600x1000 42U 2000X600X1000 壁挂机柜 6U 350X600X450 9U 500X600X450 12U 650X600X450 15U 800X600X450 18U 1000X600X450 Dell PowerEdge 4220 机柜42U 机架规格：高度 1999 毫米 (78.7 英寸) 宽度 605 毫米 (23.82 英寸) 深度 1071 毫米 (42.15 英寸) 。
4220 机架的深度增加到 1071 毫米，不但可容纳尺寸更深的服务器，同时还保留管理缆线的空间 大尺寸的开放式底座和双重侧面板，再加上两侧均有部分可拆卸，整理缆线的选择更多背面框架的顶端和底端装有拆卸式“尾杆” ，可解决电源和布线的常见问题 尾杆可在缆线设置完毕后重新接上其他维护组件特性包括：双后门可反转式前门拆卸式前后门旋转式后活动轮易于调整的脚架专业打造的优异冷却效果 4220 机架前后门 80% 的表面钻有网孔，加强通风效果它比旧型戴尔机架更深 (1071 毫米比较 1000 毫米)，因此有更多的空间可让热空气排出机架IBM 服务器机柜:型号:93074RX标配高度 1999(mm) 宽度 605(mm) 深度 1000(mm)惠普 10642U 机柜HP 机柜介绍 HP 机柜三件套）1 主体 2 侧板 3 前门 3 件 HP 机柜五件套 ）1 机柜主机 2）机柜侧板 3） 显示器托架 4） 1U 带轨迹球的键盘托架 5）220V 机架风扇 HP 服务器机柜 10642 的主要技术参数：静态荷载:908 千克机架容量:42U外形尺寸:59.7×101.5×200 厘米（宽 x 长 x 高）机柜净重:114.84 千克HP 服务器机柜 10642-标准五件套设备：245161-B21 机柜主机 承载多达 42 台服务器，重达 2,000 磅的设备 246099-B21 机柜侧板 253449-B21 显示器托架 257054-B21 1U 带轨迹球的键盘托架 257414-B21 220V 机架风扇 HP HP 5642 机架是一款未组装、采用标准尺寸托盘的 42U 机架。
HP 5642 机架是一款标准机架，宽 19 英寸，长 1000 毫米，并且 RETMA 导轨上有标准方形孔 它标配有侧面板和前后门，但不附带轮脚 静负荷量（即部署机架时的最大负荷）为 680 千克（1500 磅） HP 5642 组装方便，一个或两个人可在一小时内完成它属于入门级机架，具有轻松访问、使用方便的特性 它的空间容量与 42U 机架相同，因此可使客户的 IT 投资获得更大收益 HP 5642 机架的可用选件包括机架稳定套件和机架连接套件HP 服务器机柜 5642 的主要技术参数：静态荷载:680 千克机架容量:42U外形尺寸:58.57 x 100.65 x 198.28 厘米（宽 x 长 x 高）机柜净重:84.55 千克机柜图1U 一体式键盘显示器套装一体式 KVM 切换器机柜螺丝机柜托盘机柜理线绑扎带机柜键盘托架Pdu输入部分 额定电压 250V 最大负载电流 16A 电源输入方式 电缆线 3× 1.5mm2 电源输入连接器 10A/16A 中国标准插头；13A 英标插头（BS1363 式，带熔断器） 、16A 欧式（俗称德标）插头（CEE7 式） 、10A/16A IEC320 插头、16A 工业插头（IP44，符合 IEC309-2，CEE1710A/16A IEC320 插头IEC320/C14-10A 插头 IEC320/C13-10A 单联 1 位插孔10A PDU|UPS|服务器国标电源联线16A PDU|UPS|服务器国标电源联线分控保护万用插孔 4 位 PDU 机柜插座：总控 IEC320/C19 4 位 PDU 机柜插座。
