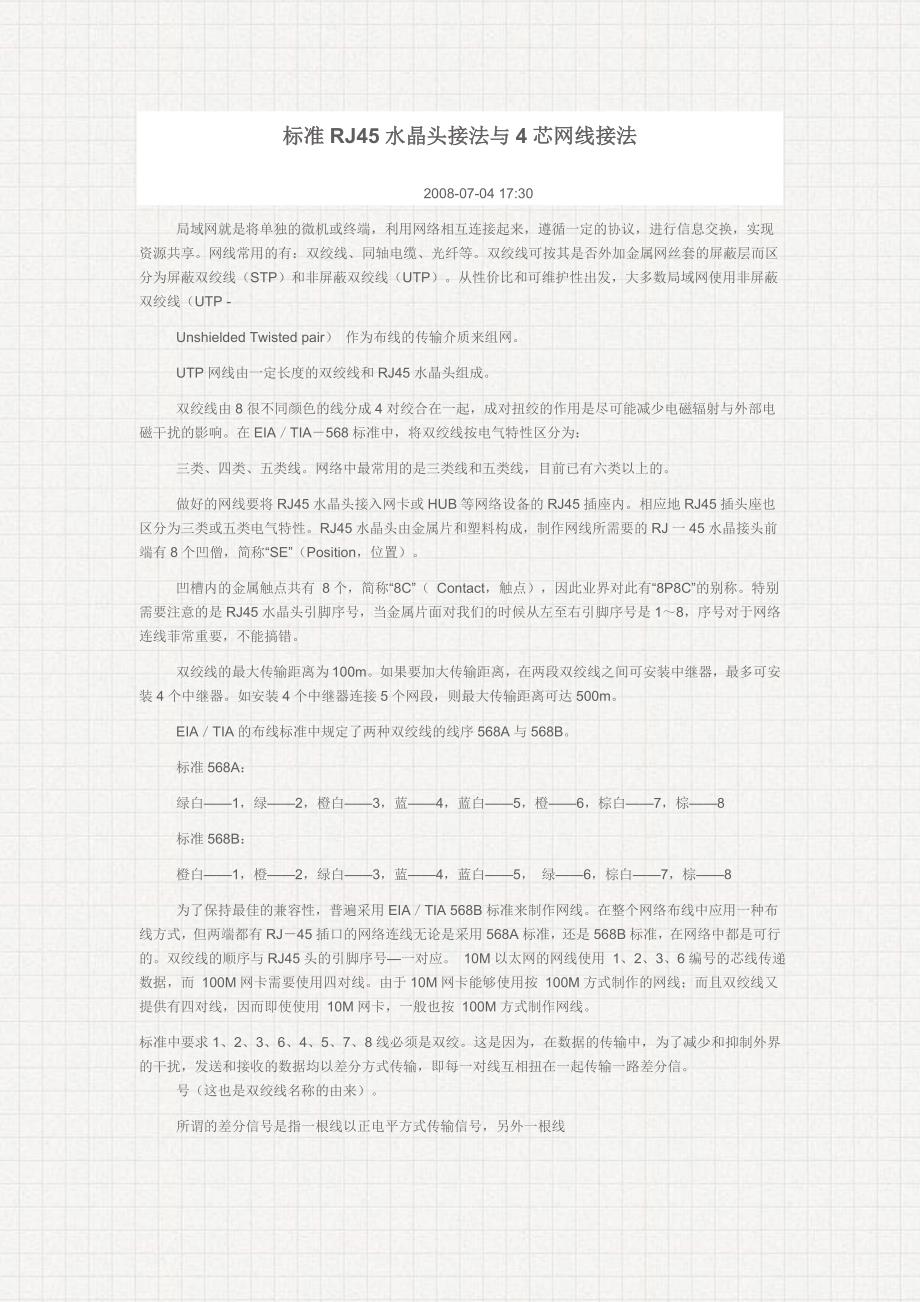

1标准 RJ45 水晶头接法与 4 芯网线接法2008-07-04 17:30局域网就是将单独的微机或终端，利用网络相互连接起来，遵循一定的协议，进行信息交换，实现资源共享网线常用的有：双绞线、同轴电缆、光纤等双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（ UTP）从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（UTP - Unshielded Twisted pair） 作为布线的传输介质来组网 UTP 网线由一定长度的双绞线和 RJ45 水晶头组成 双绞线由 8 很不同颜色的线分成 4 对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响在 EIA／TIA －568 标准中，将双绞线按电气特性区分为： 三类、四类、五类线网络中最常用的是三类线和五类线，目前已有六类以上的 做好的网线要将 RJ45 水晶头接入网卡或 HUB 等网络设备的 RJ45 插座内相应地 RJ45 插头座也区分为三类或五类电气特性RJ45 水晶头由金属片和塑料构成，制作网线所需要的 RJ 一 45 水晶接头前端有 8 个凹僧，简称“SE”（Position，位置）。
凹槽内的金属触点共有 8 个，简称“8C”（ Contact，触点），因此业界对此有“8P8C” 的别称特别需要注意的是 RJ45 水晶头引脚序号，当金属片面对我们的时候从左至右引脚序号是 1～8 ，序号对于网络连线菲常重要，不能搞错 双绞线的最大传输距离为 100m如果要加大传输距离，在两段双绞线之间可安装中继器，最多可安装 4 个中继器如安装 4 个中继器连接 5 个网段，则最大传输距离可达 500m EIA／TIA 的布线标准中规定了两种双绞线的线序 568A 与 568B 标准 568A： 绿白——1，绿— —2，橙白——3，蓝——4，蓝白——5 ，橙——6，棕白——7，棕——8 标准 568B： 橙白——1，橙— —2，绿白——3，蓝——4，蓝白——5 ， 绿——6，棕白——7，棕——8 为了保持最佳的兼容性，普遍采用 EIA／TIA 568B 标准来制作网线在整个网络布线中应用一种布线方式，但两端都有 RJ－45 插口的网络连线无论是采用 568A 标准，还是 568B 标准，在网络中都是可行的双绞线的顺序与 RJ45 头的引脚序号 —一对应 10M 以太网的网线使用 1、2、3 、6 编号的芯线传递数据，而 100M 网卡需要使用四对线。
由于 10M 网卡能够使用按 100M 方式制作的网线；而且双绞线又提供有四对线，因而即使使用 10M 网卡，一般也按 100M 方式制作网线 标准中要求 1、2、3、6、4 、5、7、8 线必须是双绞这是因为，在数据的传输中，为了减少和抑制外界的干扰，发送和接收的数据均以差分方式传输，即每一对线互相扭在一起传输一路差分信号（这也是双绞线名称的由来） 所谓的差分信号是指一根线以正电平方式传输信号，另外一根线 2以负电平方式传输同一信号，当线路中出现干扰信号时，其对两根线的影响是相同的，因而在接收端还原差分信号时就可以屏蔽掉该干扰信号（可以理解为差分的两路信号执行减运算）从双绞线抑制干扰的原理可以看出，每对线进行双绞的目的是为了抑制干扰信号，提高传输质量；因而我们在制作双绞线的接头时，一定不要将传输差分信号的一对线分开，否则将大大影响网络的传输质量 下面介绍几种应用环境下双绞线的制作方法 MDI 表示此口是级连口，而 MDI－X 时表示此口是普通口 1．以太网网卡和 HUB 之间连接： PC 等网络设备连接到 HUB 时，用的网线为直通线，双绞线的两头连线要—一对应，此时，HUB为 MDIX 口，PC 为 MDI 口。
10Mbps 网线只要双绞线两端—一对应即可，不必考虑不同颜色的线的排序，而如果使用 100M 速率相连的话，则必须严格按照 EIA／TIA568A 或 568B 布线标准制作，连线参考如下 name pin cablecolor pin name TX+ 1 白桔 1 TX+ TX- 2 桔 2 TX- RX+ 3 白绿 3 RX+ 4 兰 4 5 白兰 5 RX- 6 绿 6 RX- 7 白棕 7 8 棕 8 2．HUB 之间连接，或两台计算机直连： 在进行 HUB 间级连时，应把级连口控制开关放在 MDI（UPlink）上，同时用直通线相连如果HUB 没有专用级连口，或者无法使用级连口，必须使用 MDI—X 口级连，这时，我们可用交叉线来达到目的，连线参考如下 name nic1 nic2 name TX+ 1 3 RX+ TX- 2 6 RX- RX+ 3 1 TX+ RX- 6 2 TX- 3．100M HUB 之间连接，或两台计算机直连： 我们也应该知道，级连 HUB 间的网线长度不应超过 100m，HUB 的级连不应超过 4 级因交叉线较少用到，故应做特别标记，以免日后误作直通线用，造成线路故障。
另外交叉网线也可用于两台微机直连，连线参考下表 3name pin pin name TX_D1+ 1 3 RX_D2+ TX_D1- 2 6 RX_D2- RX_D2+ 3 1 TX_D1+ RX_D2- 4 2 TX_D1- BI_D3+ 5 7 BI_D4+ BI_D3- 6 8 BI_D4- BI_D4+ 7 4 BI_D3+ BI_D4- 8 5 BI_D3- 最后须对线路进行通断测试，用电缆测试仪测试时，个个绿灯都应依次闪烁软件调试最常用的办法就是采用 Windows95、 Windows 98 自带的 Ping 命令如果工作站得到服务器的响应则表明线路正常和网络协议安装正常，而这正是网络应用软件能正常工作的基础为了减少信号衰减，一般的 8 芯网线的接法是：1 橙白，2 橙； 3 绿白，4 蓝；5 蓝白，6 绿； 7 棕白，8 棕这 8 芯里面，其中 4、5、 7、8 都是不传输数据的你只要错色一一对应接上其它 4 根就行了4网线的做法（转）2009-08-20 21:44:24网卡有 10M,10M/100M,100M,1000M.网线有 3 类(10M)、5 类(100M)、超 5 类线(155M)、6 类线(255M)..网卡有 10M,10M/100M,100M,1000M.网线有 3 类(10M)、5 类(100M)、超 5 类线(155M)、6 类线(255M)分别对应了不同的网卡和网速,现在一般最低用 5 类线.它们的网线做法都相同.网络设备 HUB 有两种接口:普通口和级联口(UP-LINK).普通口:用于和网卡相连.(直通线)也可用于和另一个 HUB 普通口相联.( 交叉线)级联口(UP-LINK):用于和另一个 HUB 普通口相联.(直通线)注意:有的 HUB 级联口(UP-LINK)为自适应, 就是直通线、交叉线都可以.网线水晶头有两种做法标准.标准为 TIA/EIA568B 和 TIA/EIA568A.制作水晶头首先将水晶头有卡的一面向下,金属引脚面向自己，从左至右排序.12345678TIA/EIA-568B:1、白橙，2、橙，3、白绿，4、蓝，5 、白蓝，6、绿，7、白棕，8、棕TIA/EIA-568A:1、白绿，2、绿，3、白橙，4、蓝，5 、白蓝，6、橙，7、白棕，8、棕根据网线两端水晶头做法是否相同，有两种网线。
直通线: 网线两端水晶头做法相同，都是 TIA/EIA-568B 标准,或都是 TIA/EIA-568A 标准.用于 PC 网卡到 HUB 普通口,HUB 普通口到 HUB 级联口.一般用途用直通线就可全部完成.交叉线:网线两端水晶头做法不相同，一端 TIA/EIA-568B 标准 ,一端 TIA/EIA-568A 标准.用于 PC 网卡到 PC 网卡,HUB 普通口到 HUB 普通口.如何判断用直通线或交叉线:设备口相同:交叉线,设备口不同:直通线.三种用途的接法：一、PC 连接 HUBA 端和 B 端都用标准 568B 接法：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕二、PC 连接 PCA 端：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕B 端：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕三、HUB 连接 HUBA 端：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕B 端：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕下面是我摘自百度空间博友的文章内容：10M 网线与 100M 网线和 1000M（千兆）网线做法 10M 线序没什么意义，只要两端水晶头线序相同就可以满足 5其实网线最重要的是知道八根线中只有四根线在进行数据交换，就是１、２、３、６这四根。
分别用来发送和接收数据所以只要１和２，３和６这两组线成对使用（即１、２和３、６是两组绕在一起的线就可以满足百兆的要求国标线序是国际上的一种公同遵守的标准，为的是方便模块（如墙上的网络接口插座）等的制作线序 如果要实现只用一根网线连接两台计算机，就把网线其中一端两组线对调即可（按国标做法就是网线的两端的线序一端是 568A，另一端是 568B）即让一端的接收组线成为另端的发送组线 现详说明一下百兆网线做法&千兆网线做法百兆网线做法: 橙白 橙 绿白 蓝 蓝白 绿 棕白 棕 千兆网线做法: 绿白 绿 橙白 棕白 棕 橙 蓝 蓝白局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网网线由一定距离长的双绞线与 RJ45 头组成双绞线由 8 根不同颜色的线分成 4 对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。
在EIA/TIA-568A 标准中，将双绞线按电气特性区分有：三类、四类、五类线网络中最常用的是三类线和五类线，目前已有六类以上线第三类双绞线在 LAN 中常用作为 10Mbps 以太网的数据与话音传输，符合 IEEE802.3 10Base-T 的标准第五类双绞线目前占有最大的 LAN 市场，最高速率可达 100Mbps，符合 IEEE802.3 100Base-T 的标准做好的网线要将 RJ45 水晶头接入网卡或 HUB 等网络设备的 RJ45 插座内相应地 RJ45 插头座也区分为三类或五类电气特性RJ45 水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是 1-8, 这序号做网络联线时非常重要,不能搞错双绞线的最大传输距离为 100 米EIA/TIA 的布线标准中规定了两种双绞线的线序 568A 与 568B标准 568A：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5 ，绿--6 ，棕白--7，棕--8；标准 568B：绿白--1，绿--2，橙白--3，蓝--4，蓝白--5 ，橙--6 ，棕白--7 棕--8 在整个网络布线中应用一种布线方式，但两端都有 RJ-45 plug 的网络联线无论是采用端接方式 A，还是端接方式 B， 在网络中都是通用的。
双绞线的顺序与 RJ45 头的引脚序号--对应10M 以太网的网线使用 1，2，3，6 编号的芯线传递数据，100M 以太网的网线使用 4，5，7 ，8 编号的芯线传递数据为何现在都采用 4 对(8 芯线) 的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的接线要求例如,我们可同时用其中一对绞线来实现语音通讯 rj45 水晶头,RJ45 头,水晶头,网络接头,RJ45,布线接头 610。
