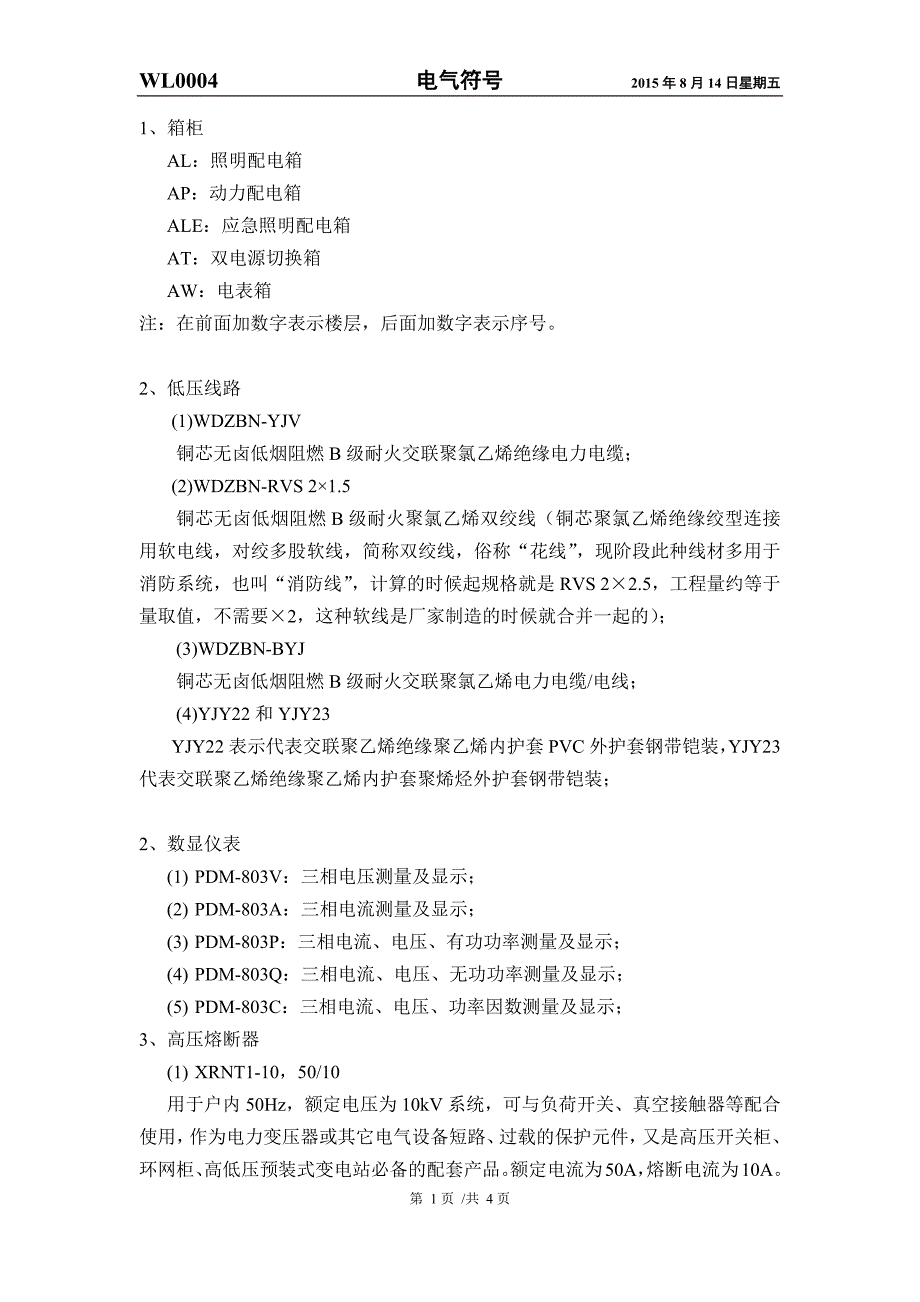

WL0004 电气符号 2015 年 8 月 14 日星期五第 1 页 /共 4 页1、 箱柜AL：照明配电箱AP：动力配电箱ALE：应急照明配电箱AT：双电源切换箱AW：电表箱注：在前面加数字表示楼层，后面加数字表示序号2、低压线路(1)WDZBN-YJV铜芯无卤低烟阻燃 B 级耐火交联聚氯乙烯绝缘电力电缆；(2)WDZBN-RVS 2×1.5铜芯无卤低烟阻燃 B 级耐火聚氯乙烯双绞线（铜芯聚氯乙烯绝缘绞型连接用软电线，对绞多股软线，简称双绞线，俗称“花线” ，现阶段此种线材多用于消防系统，也叫“消防线” ，计算的时候起规格就是 RVS 2×2.5，工程量约等于量取值，不需要×2，这种软线是厂家制造的时候就合并一起的） ；(3)WDZBN-BYJ铜芯无卤低烟阻燃 B 级耐火交联聚氯乙烯电力电缆/电线；(4)YJY22 和 YJY23YJY22 表示代表交联聚乙烯绝缘聚乙烯内护套 PVC 外护套钢带铠装，YJY23 代表交联聚乙烯绝缘聚乙烯内护套聚烯烃外护套钢带铠装；2、 数显仪表(1) PDM-803V：三相电压测量及显示；(2) PDM-803A：三相电流测量及显示；(3) PDM-803P：三相电流、电压、有功功率测量及显示；(4) PDM-803Q：三相电流、电压、无功功率测量及显示；(5) PDM-803C：三相电流、电压、功率因数测量及显示；3、 高压熔断器(1) XRNT1-10，50/10用于户内 50Hz，额定电压为 10kV 系统，可与负荷开关、真空接触器等配合使用，作为电力变压器或其它电气设备短路、过载的保护元件，又是高压开关柜、环网柜、高低压预装式变电站必备的配套产品。
额定电流为 50A，熔断WL0004 电气符号 2015 年 8 月 14 日星期五第 2 页 /共 4 页电流为 10A2)(3)建筑水电安装中 BV-3X10-PVC25-WC-CC/MR 是什么意思 BV(塑料铜芯线)-3X10 （3 根 10 平方毫米的电线）-PVC25（用 PVC 管，管径是25 即 1 寸）-WC （敷设方式 --沿墙敷设）-CC （敷设方式 --沿地敷设）-MR 在金属线槽内敷设 ZR-BV-3*4~CT ZR 表示阻燃；BV 表示塑料铜芯线；3*4 表示 3 根 4 平方的线；CT 表示敷设方式为电缆桥架敷设PC20-WC,CC PC20 表示材质为管径为 20 的塑料管；WC 表示敷设方式为暗敷设在墙内；CC表示敷设方式为暗敷设在顶板内1、NH-BV-7x6 SC32 CE WE 2、NHBVR-2*1.5-SC15-CE WE 1 耐火铜芯电线 7 根 6MM2 的穿在 DN32 的钢管内沿顶板和沿墙暗敷设 2. 耐火铜芯软线 2 根 1.5MM2 的穿在 DN15 的钢管内沿顶板和墙内暗敷设 Sc**:直径为**的焊接钢管敷设 CE-沿顶板面明敷设 CC-沿顶板面暗敷设 WE-沿墙面明敷设 WC-沿墙面暗敷设 -WE/FC：沿墙面敷设/暗敷在地面内BV—3×2.5—JDG20,SR—WC,CE 是什么意思 BV3×2.5 硬铜芯聚氯乙烯绝缘电线 3 跟 JDG20 紧定式镀锌薄壁电线管 DN20 SR 沿钢锁敷设 WL0004 电气符号 2015 年 8 月 14 日星期五第 3 页 /共 4 页WC 墙内暗敷设 CE 沿天棚或顶板面敷设 BV 一般用途 单芯 硬导体 无护套 电缆 RV 一般用途 单芯 软导体 无护套 电缆 BVR 铜芯 聚氯乙烯绝缘 软 电缆电缆常见型号： VV 表示：聚氯乙烯绝缘（第一个 V） ，聚氯乙烯护套（第二个 V） YJV22 表示：交连聚氯乙烯绝缘（YJ） ，聚氯乙烯护套（V ） ，钢带凯装（22） 型号加“ZR”或“FR”的为阻燃电缆（电线） 。
加“L ”为铝线 电线的型号较简单： BVV--聚氯乙烯绝缘和护套铜心线， BV--聚氯乙烯绝缘铜心线， BVR--聚氯乙烯绝缘铜心软线，BX--橡皮绝缘铜心线， RHF--氯丁橡套铜心软线YFD-VV-0.6/1kV 4(1X35)+PE(1X16) YFD 系列预制分支电缆 VV、YJV 单芯型分支联接体电压 0.6/1KV 分支电缆截面 6mm2WL 表示回路的意思SYWV-75-5P-PVC16-WC SYV：实心聚乙烯绝缘，PVC 护套，国标代号是射频电缆--又叫“视频电缆” ；SYWV：聚乙烯物理发泡绝缘，PVC 护套，国标代号是射频电缆； 特性阻抗：75 欧姆 5P 表示屏蔽五类，不带 P 表示非屏蔽 WC- 沿墙面暗敷设HYV-24(2x0.5)-SC50-FC HYV（HYA) 表示电信电缆，24*2*0.5 表示是【24 对】 （电信电缆都论对） ，线WL0004 电气符号 2015 年 8 月 14 日星期五第 4 页 /共 4 页芯是直径 0.5 毫米的单股铜线，后面是穿管和敷设方式HYV-100 (2*0.5) RC70 意思是 100 对的通讯电缆，中间每对是 0.5 的线径，需要穿管敷设，而保护管的外径 70 材质是镀锌钢管。
SC50，50 微米多模光纤， SC 型连接头 80H 就代表 80 根双绞线，数据语音都用双绞线传输 UPS VB-3X4 3*4 平方铜芯 UPS 电源线BV500-3*10-FPC32 AL2-2-1 B 是电线， V 是聚氯乙烯，合起来是铜芯聚氯乙烯绝缘导线，就是最常用的电线，500 是电压等级，3 是 3 芯，10 是线径为 10 平方毫米，FPC 是半硬质塑料管，32 是塑料管的外径为 32 毫米AL2-2-1 是配电箱和回路编号 AXB3LE-32 C16/29,30mA，这个是开关型号，后面是 BV 线，2.5 平方毫米，3芯，穿 20 的塑料管(p),FC 是沿地暗敷墙壁按钮开关距离地面控制在 1.2~1.4 米之间 一般为 1.3 米；.距门口 0.15-0.2米，拉线开关距地 2~3 米，层高小于 3M，拉线开关距顶板不小于 1 米，拉线出口垂直向下 普通插座的距地 0.3 米；厨房 ,或卫生间的插座一般距地1.4 米；空调插座一般距地 1.8 米，托儿所、幼儿园、小学等儿童活动场所插座距地不低于 1.8 米 配电箱离地一般在 1.8 米左右 安装消防箱的时候，消火栓栓口一般离箱底为 120---140mm，所以消防箱的安装底高度一般为：960mm---980mm。
