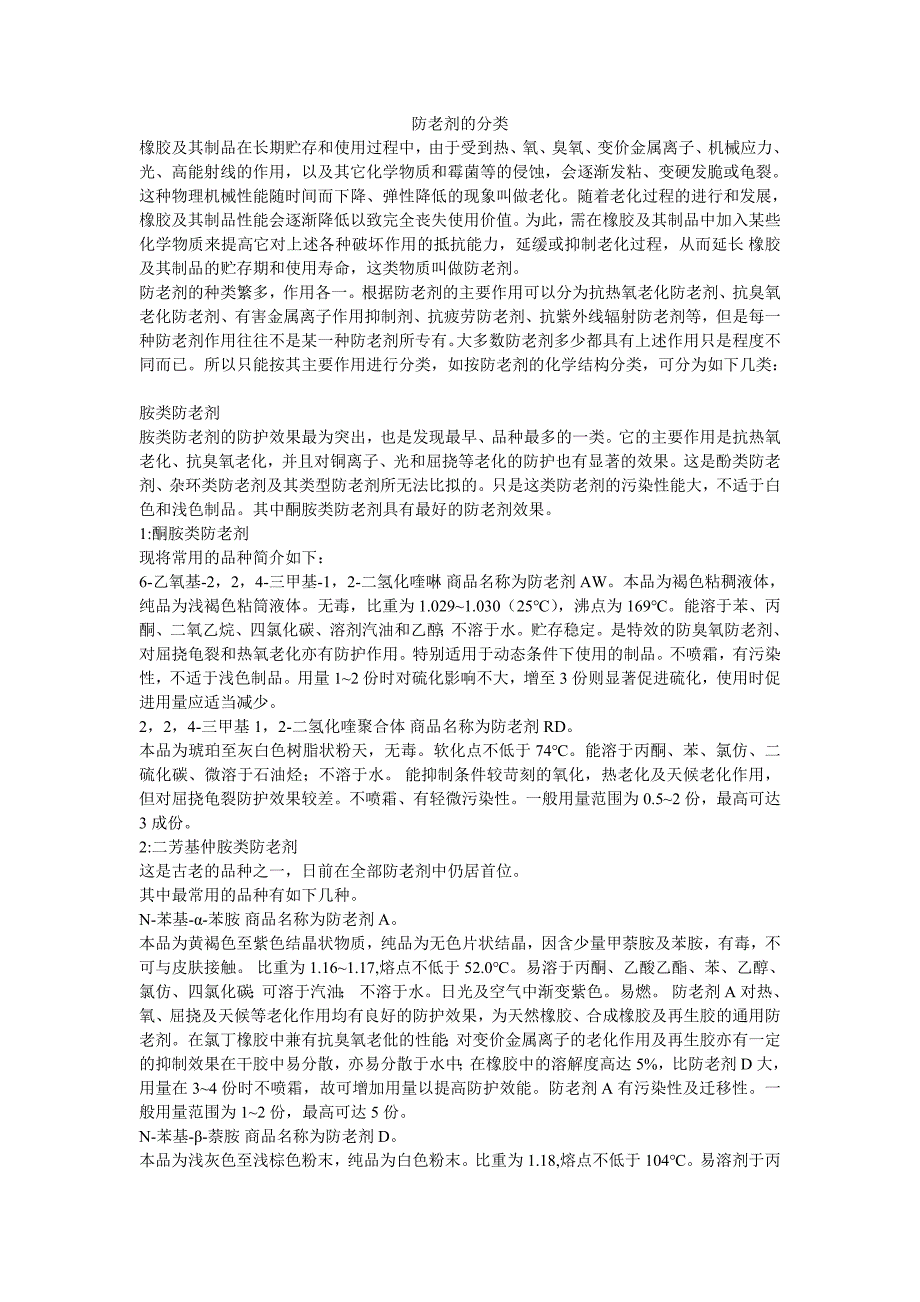

防老剂的分类橡胶及其制品在长期贮存和使用过程中，由于受到热、氧、臭氧、变价金属离子、机械应力、光、高能射线的作用，以及其它化学物质和霉菌等的侵蚀，会逐渐发粘、变硬发脆或龟裂这种物理机械性能随时间而下降、弹性降低的现象叫做老化随着老化过程的进行和发展，橡胶及其制品性能会逐渐降低以致完全丧失使用价值为此，需在橡胶及其制品中加入某些化学物质来提高它对上述各种破坏作用的抵抗能力，延缓或抑制老化过程，从而延长 橡胶及其制品的贮存期和使用寿命，这类物质叫做防老剂防老剂的种类繁多，作用各一根据防老剂的主要作用可以分为抗热氧老化防老剂、抗臭氧老化防老剂、有害金属离子作用抑制剂、抗疲劳防老剂、抗紫外线辐射防老剂等，但是每一种防老剂作用往往不是某一种防老剂所专有大多数防老剂多少都具有上述作用只是程度不同而已所以只能按其主要作用进行分类，如按防老剂的化学结构分类，可分为如下几类： 胺类防老剂胺类防老剂的防护效果最为突出，也是发现最早、品种最多的一类它的主要作用是抗热氧老化、抗臭氧老化，并且对铜离子、光和屈挠等老化的防护也有显著的效果这是酚类防老剂、杂环类防老剂及其类型防老剂所无法比拟的只是这类防老剂的污染性能大，不适于白色和浅色制品。
其中酮胺类防老剂具有最好的防老剂效果 1:酮胺类防老剂现将常用的品种简介如下：6-乙氧基-2，2，4-三甲基-1，2-二氢化喹啉 商品名称为防老剂AW本品为褐色粘稠液体，纯品为浅褐色粘筒液体无毒，比重为1.029~1.030（25℃），沸点为169℃能溶于苯、丙酮、二氧乙烷、四氯化碳、溶剂汽油和乙醇；不溶于水贮存稳定是特效的防臭氧防老剂、对屈挠龟裂和热氧老化亦有防护作用特别适用于动态条件下使用的制品不喷霜，有污染性，不适于浅色制品用量1~2份时对硫化影响不大，增至3份则显著促进硫化，使用时促进用量应适当减少2，2，4-三甲基1，2-二氢化喹聚合体 商品名称为防老剂RD本品为琥珀至灰白色树脂状粉天，无毒软化点不低于74℃能溶于丙酮、苯、氯仿、二硫化碳、微溶于石油烃；不溶于水 能抑制条件较苛刻的氧化，热老化及天候老化作用，但对屈挠龟裂防护效果较差不喷霜、有轻微污染性一般用量范围为0.5~2份，最高可达3成份 2:二芳基仲胺类防老剂 这是古老的品种之一，日前在全部防老剂中仍居首位 其中最常用的品种有如下几种N-苯基-α-苯胺 商品名称为防老剂A本品为黄褐色至紫色结晶状物质，纯品为无色片状结晶，因含少量甲萘胺及苯胺，有毒，不可与皮肤接触。
比重为1.16~1.17,熔点不低于52.0℃易溶于丙酮、乙酸乙酯、苯、乙醇、氯仿、四氯化碳；可溶于汽油； 不溶于水日光及空气中渐变紫色 防老剂A对热、氧、屈挠及天候等老化作用均有良好的防护效果，为天然橡胶、合成橡胶及再生胶的通用防老剂在氯丁橡胶中兼有抗臭氧老仳的性能；对变价金属离子的老化作用及再生胶亦有一定的抑制效果在干胶中易分散，亦易分散于水中；在橡胶中的溶解度高达5%，比防老剂D大，用量在3~4份时不喷霜，故可增加用量以提高防护效能防老剂A有污染性及迁移性一般用量范围为1~2份，最高可达5份 N-苯基-β-萘胺 商品名称为防老剂D本品为浅灰色至浅棕色粉末，纯品为白色粉末比重为1.18,熔点不低于104℃易溶剂于丙酮、乙酸乙酯、 二硫化碳、氯仿；可溶于乙醇、四氯化碳；不溶于汽油和水 在空气及日光下逐渐变为灰黑色，但不影响 防护效果防老剂D为天然橡胶、合成橡胶及胶乳的通用型防老剂对热、氧、屈挠龟裂及一般老化因素均有良好的 防护作用，并稍优于防老剂A 对有害金属的离子亦有防护作用，但较防老剂A差若与防老剂4040或 4010NA并用，抗热、氧、屈挠龟裂以及抗臭氧老化性能均有显著增加在干胶中易分散于水中。
在橡胶中 的溶解度比防老剂A低，约为1.5%当用量超过2份时会喷霜，与防老剂A 并用则可避免具污染性，不适于浅色制品用量范围一般为0.5~2份 这类防老剂因原料易得、制造简单、价格低廉，故目前在国内还占有一定的地位 3:对苯二胺类防老剂 对苯二胺类防老剂包括了最重要的一类防老剂，同时也是很有发展前途的一类防老剂其中主要有如下几种 N-苯基-N`-环己基对苯二胺 商品名称为防老剂4010或防老剂CPPD本品为灰白色粉末，纯品为白色粉末对皮肤有刺激性比重为1.29，熔点为低于110℃，极易溶于氯甲 烷，易溶于苯、乙酸乙酯、丙酮、难溶于溶剂汽油，不溶于水在空气中或日光下稍变深色，但防护效力 不减 本品为天然橡胶及合成橡胶优良的通用型防老剂之一，尤其适用于天然橡胶和丁苯橡胶对热、氧、臭氧、 光等老化因素防护效能优良，亦为优良的持久机械应力形成之龟裂与屈挠龟裂的抑制剂对高能辐射和铜 离子的老化作用也有一定有防护作用比防老剂AT和防老剂D 的防护效果均好，单用时已有相当好的防护效能，但与其防老剂如AW、结晶性并用对臭氧龟裂和自然老化防护效能更高也可与防老剂A、D或其他通 用型防老剂并用本品容易分散，用量超过1份时可产生喷霜，制品遇光变色严重。
也能迁移污染其它与之 接触的胶料或材料一般用量范围0.15~1份 N-苯基-N`-异丙基-对苯二胺 商品名称为防老剂4010NA或防老剂IPPD本品为紫色片状结晶微有毒性，能引起皮肤过敏反液压熔点不低于70℃可溶于油类、苯、乙酸乙酯、 四氯化碳、二氯甲烷、氯仿、二硫化碳、丙酮、乙醇 、难溶于汽油、不溶于水贮存稳定日光下会变色， 但不影响效能 本品为天然橡胶、合成橡胶胶乳胶的通用型防老剂对臭氧龟裂、屈挠龟裂防护性能特佳；亦为热、氧、光 及一般老化的优良防护剂也能抑制变价金属离子的老化作用，防护性能较4010更全面本品可以单用，与 防老剂AW或蜡产用既可减少用量又能提高防护效能尤其与蜡并用呆提高水平的防静态臭氧龟裂性能熔点 较低，易分散，在橡胶中的溶解度比4010大，喷霜性较小，故可提高用量污染性大常用于动态和静态应 力较高的条件下使用的制品一般用量范围为1~4份N-N`-二苯基-对苯二胺 商品名称为防老剂H又名防老剂DPPD或防老剂PPD本品为灰褐色粉一概而论，纯品为银白色片状结晶比重为1.18~1.22熔 点不低于140℃可溶于苯、甲苯、丙酮、乙醚、二氯乙烷、二硫化碳、微溶于乙醇和汽油；不溶于水。
贮 藏稳定在空气中及日光下易变色 本品是天然橡胶、合成橡胶的通用型防老剂，具有优良的抗屈挠龟裂性能，对热、氧、臭氧、光、特别是铜、锰离子的老化防护作用甚佳尤适用于天然橡胶与合成橡胶的并用体系但变色及污染严重在橡胶中的溶解度低；在丁苯橡胶中最高为0.7%,在天然橡胶中为0.35%，在聚丁二烯橡胶中溶解度更低用量超过其溶解度时即出现喷霜现象，当与其它防老剂如防老剂A并用时，既能减少其用量又能提高防护效果单用时用量范围一般化为0.2~0.3份酚类防老剂 酚类防老剂及其它防老剂的防护效果均不如胺类防老剂好只是具有突出的非污染性能由于每一种防老 剂的防护作用都有其局限性，而橡胶制品在实际使用过程中的老化又是多种因素影响的结果所以单用某 一种防老剂不能很好地满足制品的防护要求故一般都是两种以上的防老剂产用才能发挥其防护效能。
