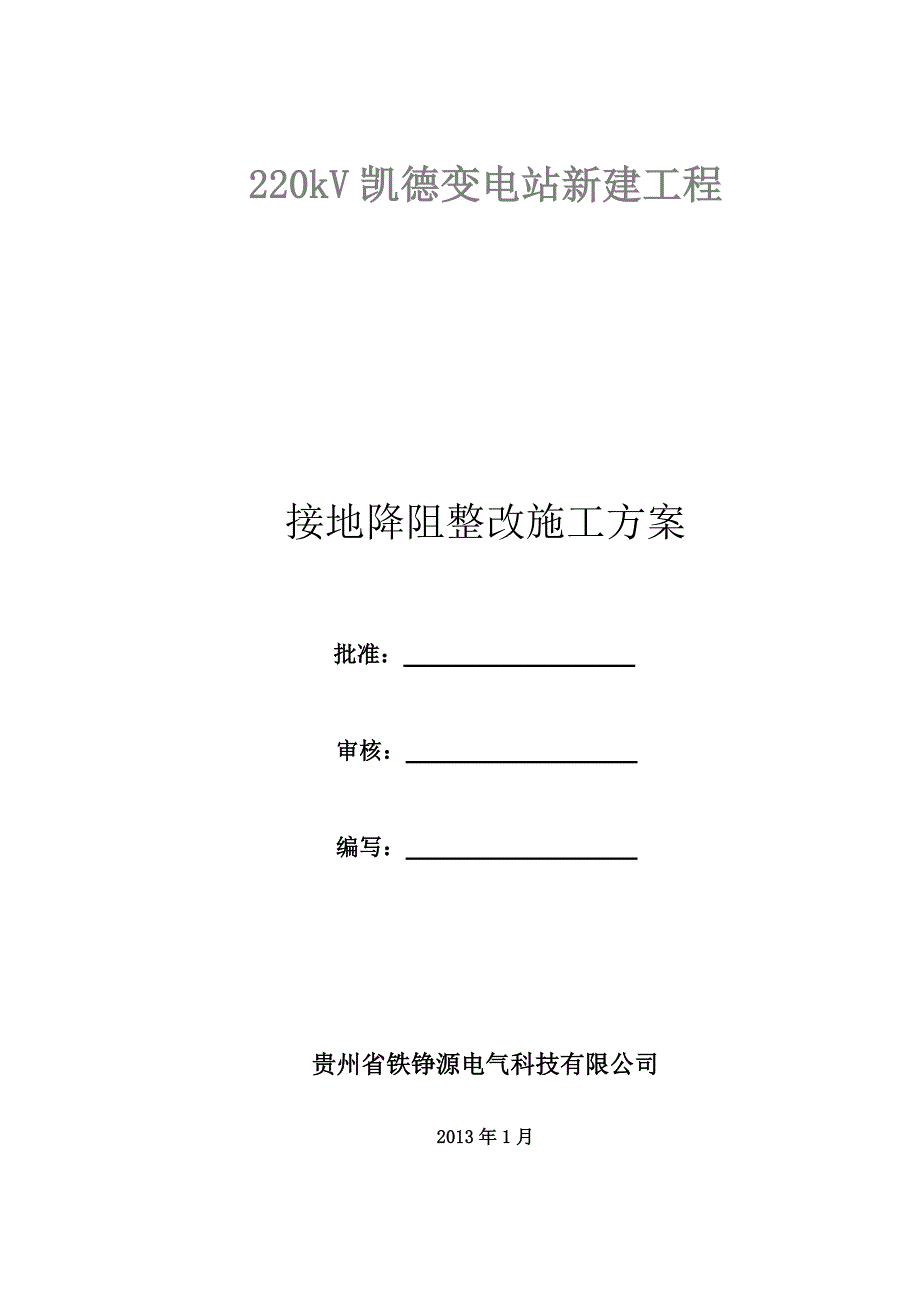

220kV凯德变电站新建工程接地降阻整改施工方案 批准： 审核： 编写： 贵州省铁铮源电气科技有限公司2013年1月1、编写依据1. 1 《建筑电气工程施工质量验收规范》（GB50303-2002）；1. 2 《钢筋焊接及验收规程》（JGJ18－96）；1. 3 《电力建设安全工作规程》（变电所部分）（DL5009.3-1997）；1. 4 《220kVXX变电站工程防雷接地部分》（FY-B08009S-D0107）； 1. 5 《电气装置安装工程接地装置施工及验收规范》（B50169-2006） 1. 6 《复合接地体技术条件》（GB/T 21698-2008 ）1. 7《交流电气装置的接地》（DL-T621-1997）1. 5 本工程项目相关设计图纸及图审纪要2、工程概况2. 1全站接地工作量统计编号名 称型号及规格单位数量备注1深井接地极放入Φ40热镀锌钢管m200考虑裕度2增效剂TZY-ZXJt113钻探接地深井Φ110×50口4深50m4压力灌注增效剂Φ110×50口45接地沟开挖及回填0.8×0.7×1121×1.5×0.7×40方1056非金属接地模块TZ-MK2块403、施工工艺3. 1 深井及接地极施工工艺流程 施工准备→测量放样→地勘钻机开钻→深井中间验收（合格）→钻机下杆焊接（防腐处理）→灌注增效剂→接地极电阻测量→并入主接地网→主接地网电阻测量 3.2 接地模块安装施工工艺流程 施工准备→沟槽土石方开挖→沟槽中间验收→接地模块安装→中间验收→敷设降阻剂→沟槽回填 3. 3施工准备3.3.1 材料及工具， 根据施工图做接扁钢、钢管、降阻剂等材料的计划，并报给物资管理部按计划采购。
主要工器具数量，标准序号名称规格型号单位数量备注1接地测试摇表ZC-81台合格2导线1.5平米600米合格3锉刀 1把合格4大锤 2把合格5铁锹 5把合格6锄头 10把合格7电焊把钳 1把合格8电焊机400A1台合格9卷尺5米1把合格10皮尺50米1把合格11水桶 4支合格12手套 20套合格13地勘钻机1台合格14配备灌浆机1台合格15非金属接地模块TZ-MK240块合格3.3.1.2 准备好合格焊条，作好焊条贮存工作，严防受潮3.3.1.3 施工机具配备：地勘钻机、交流电弧焊机、十字镐、铁铲、铁撬、铁锤等3.3.2 作业条件3.3.2.1 施工场地符合施工要求3.3.2.2 施工前对施工人员进行技术交底，让施工人员了解和熟悉设计及施工规范要求3.3.2.3 做好沟（槽）开挖时的排水措施3.3.2.4 检查好施工机械（或工具），保证满足施工要求3.3.2.5 做好施工人员安排计划，合理配置劳动力3.4测量放线及施工3.4.1 测量人员根据深井接地施工平面布置图，放出接地的施工平面位置，以标记记号明确 3.4.2 钻井技术指标 设计深井50米，直径110mm，施工采用XY-100型地勘钻机施工。
用直径130mm 开孔到一定深度，以后用直径110mm钻井到51米为了保证深井接地极的安装，必须将深度做到大于等于51米，特殊地质情况，须加深，以保证达到或者超过设计要求，圆满解决深井接地需求该项目投入1台XY-100地勘钻机，结构紧凑，稳定性好，机械传动功率损失较少，能确保成井的质量和钻井的垂直度地勘钻机钻孔必须遵守相关地勘钻井安全规程 施工员必须提前做好下杆准备，以备钻孔结束能够立即安装深井接地极 接地模块技术指标 设计非金属接地模块40块，接地模块安装方式为垂直安装，非金属接地模块的安装距离为5米，其埋深与间距应该做到“宁深勿浅，宁远勿近”3.5具体焊接技术要求 针对以下几种变电所接地工程施工中常见的搭接焊接方式类型，规定以下焊接工艺要求扁钢与钢管焊接扁钢与圆柱型垂直接地极搭接焊时，除了进行接触部位两侧的焊接以外，还需制作如左图所示的弧形卡子，抱焊在接地极和扁钢上，切实保证焊接面积，卡子每边与扁钢搭接的长度不得小于扁钢的宽度 3.5.2 接地焊接要求专人焊接，取证上岗3.5.3 接地网，所有焊接口均要求清理焊碴后，涂上防腐油漆3. 6质量检查接地体部分或全部焊接完，焊接部分经防腐处理后，由技术员、质检员、监理工程师等共同检查验收，合格后进行回填隐蔽。
3.5.1 如验收中存在问题，则需进处理：对质量检查中没有满足设计要求或施工规定的，要进行返工处理，直到符合要求重新验收合格后方可进行下道工序施工 3.5.2 深井灌注降阻剂：接地体安装完毕，经有关人员检查合格，同意隐蔽后方可进行回填 3.5.3 接地电阻测量：为加强变电站接地网的验收和运行维护管理，接地网安装完后，对电阻进行测量，电流级放线150m，电压级应放线80m，并做好记录全部焊接完成后须进行全站接地电阻测试，当电阻无法满足设计要求时，应及时采取相应措施4、质量控制目标及要求4. 1 接地装置所采用的材料符合标准要求及设计要求，并且质量控制资料齐全完整4. 2 接地体焊接部位应清掉焊碴，清理干净后作防腐处理4. 3扁钢与钢管的焊接必须符合施工规范规定和设计要求5、环境、职业健康安全措施5. 1 要求由专业人员操作机械，并且要求取证上岗5. 2 施工用电，由专业电工进行接线和拆线，严禁乱搭乱接5. 3 所用电缆线要求经常检查，避免漏电现象发生5. 4 人工挖土时，两人要保持足够距离，防止碰撞事故发生5. 5 打角桩时，击锤者前面不能站人，扶桩人应在侧面5. 6 深井孔一旦钻好，及时检查，进行下道工序施工，以免塌方。
5. 7 所有材料堆放整齐，避免被车压坏扭曲5. 8 焊机要按规定进行接地5. 9 焊接点与易燃易爆品要有足够的安全距离5. 10 操作人员要戴防护眼镜5. 11 施工人员必须佩戴安全帽6、雨雪天气施工措施6. 1 场地周围搞好排水设施，防止周围雨水灌冲到沟槽内6. 2 沟槽挖好后，要及时检查验收，合格后进行地网扁铁敷设6. 3 地网扁铁焊完后，要及时进行防腐处理，防止下雨或暴晒时间过长腐化扁钢6. 4 凡雨后都必须加强质量检查工作，对有泥浆覆盖而又无法确定已焊接并进行防腐处理的接头，要重新清理泥浆进行检查，确保所有接头焊接和防腐均良好7、施工质量记录7. 1 接地装置施工记录7. 2 深井接地电阻评定记录7. 3 接地体材质证明安全技术交底记录时间： 年 月 日地点：交底人：被交底负责人：被交底人员： 。
