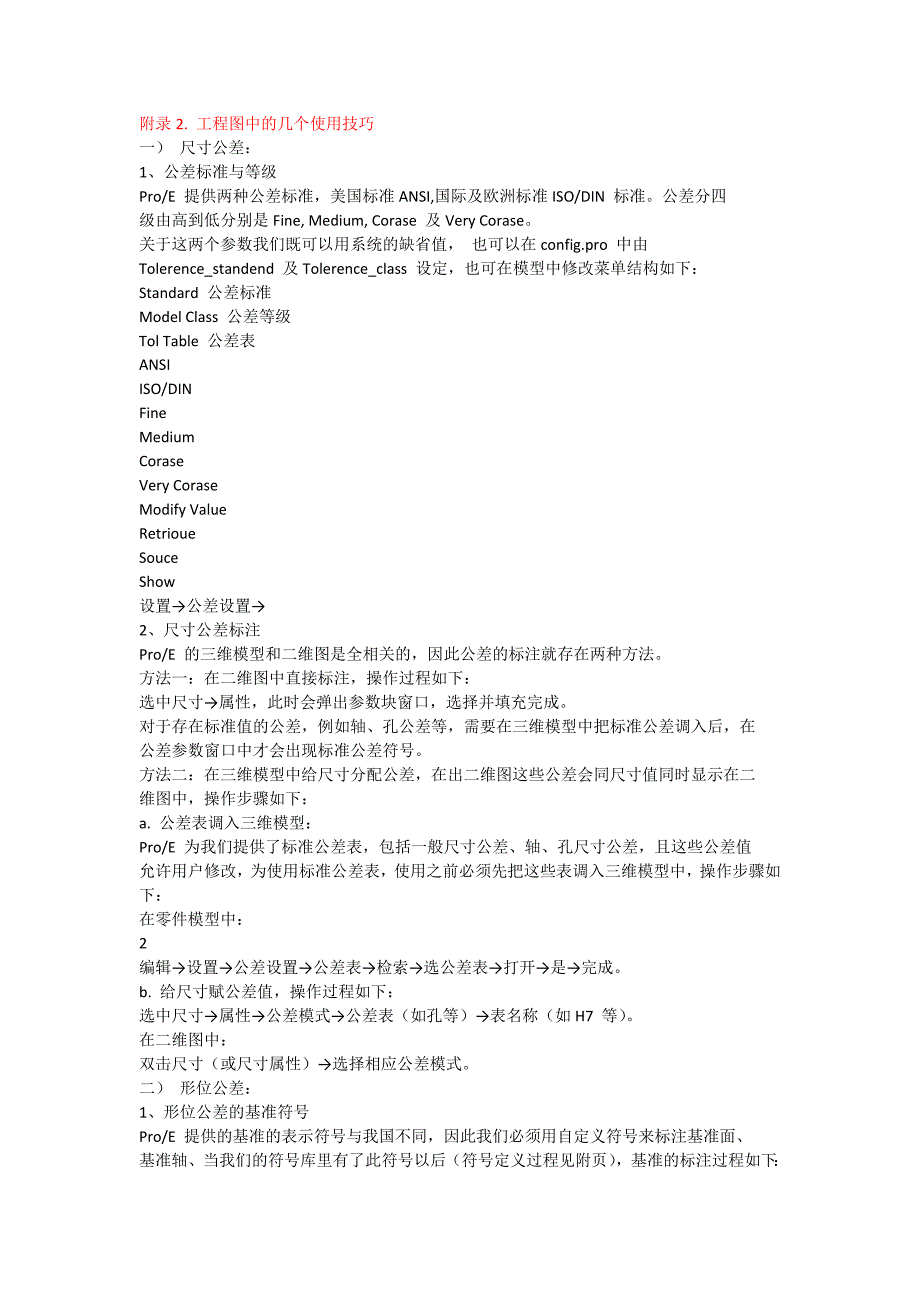

附录 2. 工程图中的几个使用技巧一） 尺寸公差：1、公差标准与等级Pro/E 提供两种公差标准，美国标准 ANSI,国际及欧洲标准 ISO/DIN 标准公差分四级由高到低分别是 Fine, Medium, Corase 及 Very Corase关于这两个参数我们既可以用系统的缺省值， 也可以在 config.pro 中由Tolerence_standend 及 Tolerence_class 设定，也可在模型中修改菜单结构如下：Standard 公差标准Model Class 公差等级Tol Table 公差表ANSIISO/DINFineMediumCoraseVery CoraseModify ValueRetrioueSouceShow设置→ 公差设置→2、尺寸公差标注Pro/E 的三维模型和二维图是全相关的，因此公差的标注就存在两种方法方法一：在二维图中直接标注，操作过程如下：选中尺寸→属性，此时会弹出参数块窗口，选择并填充完成对于存在标准值的公差，例如轴、孔公差等，需要在三维模型中把标准公差调入后，在公差参数窗口中才会出现标准公差符号方法二：在三维模型中给尺寸分配公差，在出二维图这些公差会同尺寸值同时显示在二维图中，操作步骤如下：a. 公差表调入三维模型：Pro/E 为我们提供了标准公差表，包括一般尺寸公差、轴、孔尺寸公差，且这些公差值允许用户修改，为使用标准公差表，使用之前必须先把这些表调入三维模型中，操作步骤如下：在零件模型中：2编辑→ 设置 →公差设置 →公差表→检索→ 选公差表→打开→是→完成。
b. 给尺寸赋公差值，操作过程如下：选中尺寸→属性 →公差模式→公差表（如孔等）→表名称（如 H7 等） 在二维图中：双击尺寸（或尺寸属性）→选择相应公差模式二） 形位公差：1、形位公差的基准符号Pro/E 提供的基准的表示符号与我国不同，因此我们必须用自定义符号来标注基准面、基准轴、当我们的符号库里有了此符号以后（符号定义过程见附页） ，基准的标注过程如下：插入→ 绘图符号→ 定制，弹出符号标注窗口第一步： 选符号第二步：选属性第三步：Place Inst 位置（窗口中提供调整符号位置选项）第四步：OK第五步：在符号的适当位置输入文本2、形位公差标注：方法一：用生成文本的方式标形位公差，过程如下；插入→ 注释 →方向指引 →输入→水平→ 垂直方向→制作注释形位公差的表示是由方框划分为几段的，在标注时每段内容分别用[ ]括住，且“[” 及“]”等符号前用@注释例如要输入：// 0．01 A B键入：@[//@]@[0.01@]@[A@]@[B@]如果想输入复合公差，在回车操作后继续输入下一行方法二：直接用 Pro/E 提供的标注方法，步骤如下：（1 ） 生成基准面插入→ 模型基准→ 平面→在曲面上→选基准面。
2 ） 擦除基准面符号视图→ 显示与拭除→ 拭除→基准→选上一步生成的基准面3 ） 标形位公差插入→ 几何公差，此时弹出参数窗口当要标注的形位公差类型确定后， 通常有四方面的工作要做，分别是：1、Model Refs参考模型 2、Datum Refs 参考基准 3、Tol Value 公差值 4、Symbols 其他符号，当窗口中的各项内容填充完成后， 选 OK，完成标注三） 装配图中零部件序号：利用明细表，在 Pro/E 中可自动标注件号，表→BOM 球标→ 设置区域→定制→选取相应重复区域→检索→ 选取相应符号 →创建球标→根据视图 →选取相应视图即可在缺省状态（Simple 或 with qty）下，显示的序号用气球表示有些用户的标准不是这样，则需定义符号 Symbol1. Bom Symbol选择格式—>符号库 定义，给一个名称，如 bom_sym会出现定义符号窗口画一3条长度适宜的水平线，并设定成细实线（Leader type） ，插入 →注释，键入\rpt.index\ 若需标注的是件号而非序号，则键入\asm.mbr.name\或\asm.mbr.cindex\并将位置居中放置好。
同时也允许输入几个变量，以便同时显示在 Symbol Edit 的主菜单下，选择Attributes此时有几项必须要选择：Free—选择字符串中心Left Leader—选择水平线左端点Right Leader—选择水平线右端点Allow Elbow—选中， OK，完成Done 退出 Symbol 完成后，用 Write 保存下这个 Symbol 并备份于 Pro/E 安装目录下的Symbol 到这个目录，这样使用起来会方便些2. Mod Attach自动显示的标注是指在对应零件的边界棱线上，通常国标应该指在表面上，注意如果指引点是箭头，而想改成实心圆点的话，请修改二维图的文件→属性→绘图选项，将def_bom_balloon_leader_sym 的选项改为 Filled_dot,再重新标注一次移动指引点时，用编辑→附件 →在曲面上，选取同一零件的表面3. 有关 Bom Balloon 的功能Set Region，指定参照的 Repeat Region，由于只能指定一个 Repeat Region因此，当零件分类时，会产生问题，因此建议在图纸的标题栏中，尽量不采用分类表示，而只依靠排序来分别各类零件，否则只好另做一个表格，标注好后，再将表格换到一张空白图纸上，后面的选项 with qty，表示标注中即包含序号，亦包含数量。
Clear Region，清除件号标注Change Type，切换标注的符号Set Param，改变标注的内容，如将序号改为件号，但不适用于自定义符号Alt Symbol，切换标注符号，仅限于自定义符号或带数量的符号，有时用户需要将基本件标序号，标准件标件号即可据此调整四). 制定明细表手册通常在用户的图档中，除去附于装配图的明细表外，还需有专门装订成册的明细表，这时的做法基本上一样，但是因为表格要分页，故不要在图框（Format）中定义 Table, 而是定义好一个 Table，存储起来使用时，选择一个不带 Repeat Region 的图框，基于要表达的装配模型，但不需要放置视图，再调用做好的 Table.接下来进行分页41. 在 Pro/E 的 table 功能中，是允许将一个 Repeat Region 分开的，用法如下：选取相应表后→表→ 编页→设置延拓，点取分割的位置，Repeat Region 即会只剩下分割位置以前的一部分，同时，会按相同的大小分成多页，并自动加上图框也正是因为自动加图框，所以图框中不能再含有 Repeat Region .要在每个区域增加抬头部分，选择 Add Title及要选的 Repeat Region，再选择 Header（表格自上向下排列时）或 Footer（表格自下向上排列时）,再选择抬头的区域，只有一行时，连点两次即可，多行时点首尾行，这样，基本上可以满足明细表汇总的要求。
2. Pagination 的相关功能Set Extent: 分页Clear Extent: 取消分页请注意此时后面自动增加的页数不会自动删除，包括零件序号变少，页数减少时，也会出现空白页Add Sement: 一般适用于图纸形式的标题栏当标题栏长度太大时，需要在同一页面上放置多列，此时，在 Set Extent 之后，用 Add Sement,选择对角两个点，即可显示出初始页后面的标题栏需要多列时，重复即可如果指定的区域过大，则会出现空行Del Sement: 删除掉增加的区域五) 如何加入图示符号:关键是建立下面的 NOTE:六） 倒角解决方法：/插入/注释/ISO 导引/ 相切方向/制作注释/ 无箭头/ 点倒角斜边七） 装配中轴的剖面线处理选取剖面线/属性/排除元件/选轴零件 /DONE八) 粗糙度的标注方法符号放在轮廓线上：插入/表面光洁度/检索/ Machined/法向/选取边/ 输入值符号放在尺寸线上：插入/表面光洁度/检索/ Machined/法向/选取尺寸/ 选取尺寸引出线 /OKAY/选取边/输入5值九) 剖面线箭头Pro/E 中剖面线符号中间为点划线连线，不符合国标。
解决方法：插入/断点/点取要去除的线段部分十一） 螺纹标注不合国标解决方法：以孔轴直径尺寸为基础，插入/尺寸/ 新参照，标注孔，右键/ 属性/加前、后缀十二）尺寸上有很多附加项（如 4X Ø 20-深 40）解决方法：选中尺寸/属性/在编辑框中添加相关项十三) 消除一些不需要的线解决方法: 视图→ 绘图显示→边显示→ 拭除→选要消除的线 /完成十四）视图中不显示相切线解决方法: 双击试图→ 试图显示→不显示切线→ 完成附录 3：BOM 的相关技术在 Pro/ENGINEER 中文环境下，应用 Pro/REPORT 的功能，再加上用户设计时，设定一些特定的参数，则可以自动生成符合企业标准的明细表一） 设计参数当用户设计零件时，有些信息可自动列入明细表中，但更多的相关信息，可以通过设定参数的方式，在设计阶段设定，通常情况下，可遵照下列步骤进行1． 为保证整个设计小组设计的一致性，并尽可能减少重复工作，建议用户预设一个标准零件模板，如 start.prt，它应该只含有三个基准参考面（Datum plane） 为使将来的装配中没有太多的参考面，影响视觉效果，可把参考面放入层（Layer）中，并保存成不显示状态（Blank ） 。
62． 设定质量信息，对于 start.prt 做质量计算(Info; Model Analysis; Model MassProperties)此时须给入一个密度值，对于钢件，为 7.85E-6，然后加入一个 Relation,cmass=mp_mass(””)，其中 cmass 即为将来的质量参数，建议在取参数名时，使用连续的字符串，不要用“-”“_”等,在后面的设定中会有冲突，然后编辑 Program(Program; Edit Design)，在文件最后，应该是如下内容：MASSPROPPart start 加入此一行END MASSPROP编辑 Program 的目的是为了当零件修改后，Regenerate 时，软件会重新计算质量但此一项需要 Pro/ASSEMBLY 模块如无此模块，那么每次设计修改后，请在总装配后，再做一次质量计算，然后在二维图（含 BOM 的二维图）中，Regenerate 一次3． 设定其它参数根据用户的不同需求，参数可自行设计，通常可加入下列几项：（Set up; parameter; create; string）cmat: 代表材料,输入一个常用材料，如：Q-235cname: 代表中文名称，输入‘基本件’cindex: 代表件号，一般情况下，明细表中件号一栏，可以和零件名称（model name）保持一致，这样可少设一个参数，但有时用户的件号用“.”或空格分成几段，以便管理，而这种命名方式在 Pro/E 中是非法的，另一种情况是，在产品设计阶段、零件件号尚不确定，用户可以按某种编号方式先定零件名，再由 cindex 参数来列示于明细表中，但这样均会有一定的副作用，就是在没有 PDM 的情况下，不启动 Pro/E 软件，操作系统检索不到件号栏。
这里面的优劣，希望用户考虑ctype：代表零部件类型，通常用户的明细表会分类，如钢件、铸铁件、非金属件或基本件、通用件、标准件等用户需要根据自己的实际情况，用 ctype 加以区分，如 A 代表钢件、D 代表标准件等gbname：类似于 cindex，可用于标准件，在 part name 中，整个企业是不允许有重复的，但有时用户在标准件明细栏中，件号栏内只标准 GB70-85 字样，而规格大小列于名称栏内，螺钉 M5x104． 装配体，即部件对于子装配，也可如零件一样，设定一个标准模板，当然，因为部件的数量总是相对较。
