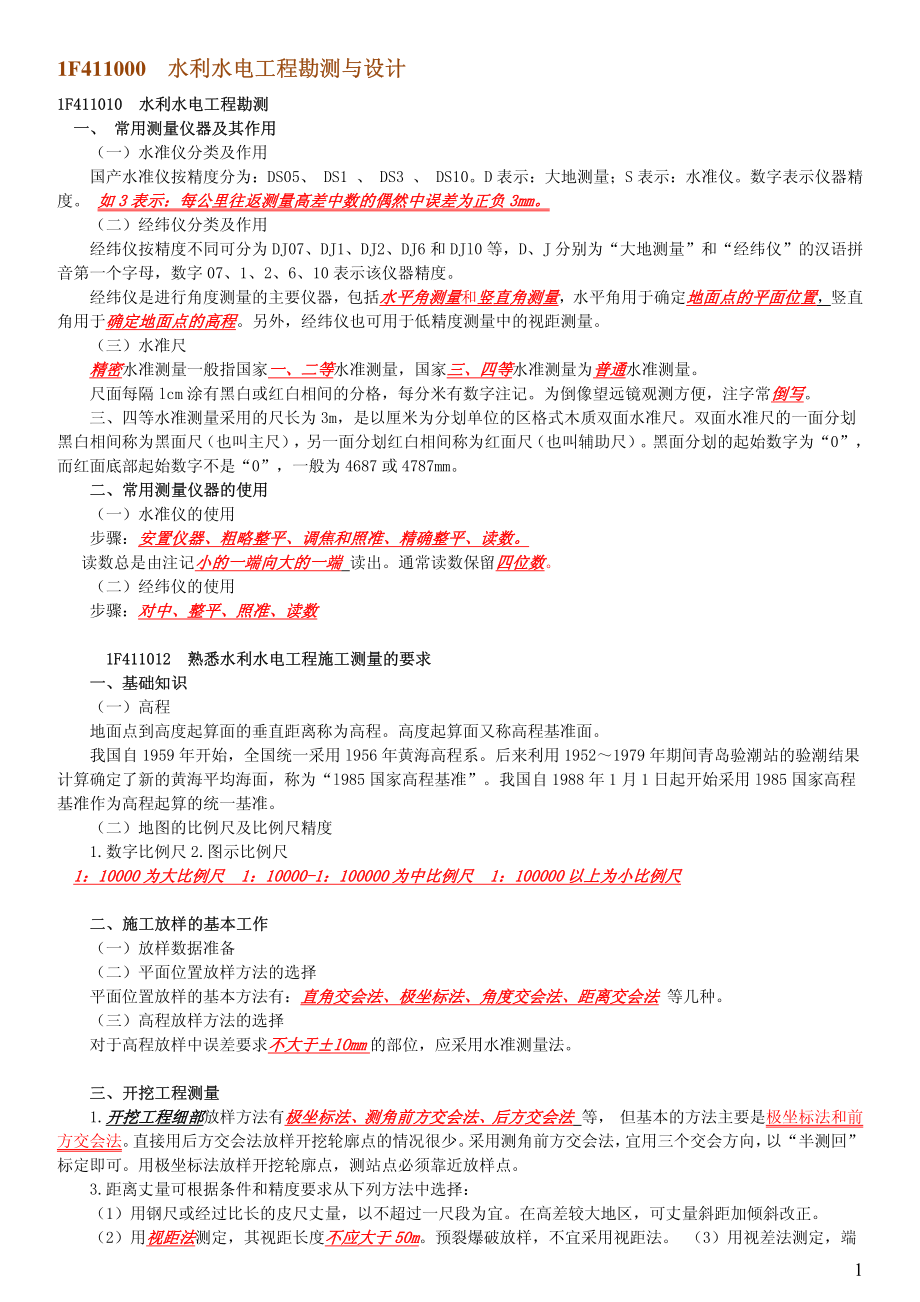

11F411000 水利水电工程勘测与设计 水利水电工程勘测与设计 1F411010 水利水电工程勘测1F411010 水利水电工程勘测 一、 常用测量仪器及其作用一、 常用测量仪器及其作用 （一）水准仪分类及作用 国产水准仪按精度分为：DS05、 DS1 、 DS3 、 DS10D 表示：大地测量；S 表示：水准仪数字表示仪器精 度 如 3 表示：每公里往返测量高差中数的偶然中误差为正负 3mm如 3 表示：每公里往返测量高差中数的偶然中误差为正负 3mm （二）经纬仪分类及作用 经纬仪按精度不同可分为 DJ07、DJ1、DJ2、DJ6 和 DJl0 等，D、J 分别为“大地测量”和“经纬仪”的汉语拼 音第一个字母，数字 07、1、2、6、10 表示该仪器精度 经纬仪是进行角度测量的主要仪器，包括水平角测量水平角测量和竖直角测量竖直角测量，水平角用于确定地面点的平面位置地面点的平面位置，竖直 角用于确定地面点的高程确定地面点的高程另外，经纬仪也可用于低精度测量中的视距测量 （三）水准尺 精密精密水准测量一般指国家一、二等一、二等水准测量，国家三、四等三、四等水准测量为普通普通水准测量。
尺面每隔 lcm 涂有黑白或红白相间的分格，每分米有数字注记为倒像望远镜观测方便，注字常倒写倒写 三、四等水准测量采用的尺长为 3m，是以厘米为分划单位的区格式木质双面水准尺双面水准尺的一面分划 黑白相间称为黑面尺 （也叫主尺） ， 另一面分划红白相间称为红面尺 （也叫辅助尺） 黑面分划的起始数字为“0”， 而红面底部起始数字不是“0”，一般为 4687 或 4787mm 二、常用测量仪器的使用二、常用测量仪器的使用 （一）水准仪的使用 步骤：安置仪器、粗略整平、调焦和照准、精确整平、读数安置仪器、粗略整平、调焦和照准、精确整平、读数 读数总是由注记小的一端向大的一端小的一端向大的一端 读出通常读数保留四位数四位数 （二）经纬仪的使用 步骤：对中、整平、照准、读数对中、整平、照准、读数 1F411012 熟悉水利水电工程施工测量的要求1F411012 熟悉水利水电工程施工测量的要求 一、基础知识一、基础知识 （一）高程 地面点到高度起算面的垂直距离称为高程高度起算面又称高程基准面 我国自 1959 年开始，全国统一采用 l956 年黄海高程系后来利用 1952～1979 年期间青岛验潮站的验潮结果 计算确定了新的黄海平均海面，称为“l985 国家高程基准”。
我国自 1988 年 1 月 1 日起开始采用 l985 国家高程 基准作为高程起算的统一基准 （二）地图的比例尺及比例尺精度 1.数字比例尺 2.图示比例尺 1：10000 为大比例尺 1：10000-1：100000 为中比例尺 1：100000 以上为小比例尺1：10000 为大比例尺 1：10000-1：100000 为中比例尺 1：100000 以上为小比例尺 二、施工放样的基本工作二、施工放样的基本工作 （一）放样数据准备 （二）平面位置放样方法的选择 平面位置放样的基本方法有：直角交会法、极坐标法、角度交会法、距离交会法直角交会法、极坐标法、角度交会法、距离交会法 等几种 （三）高程放样方法的选择 对于高程放样中误差要求不大于±lOmm不大于±lOmm的部位，应采用水准测量法 三、开挖工程测量三、开挖工程测量 1.开挖工程细部开挖工程细部放样方法有极坐标法、测角前方交会法、后方交会法极坐标法、测角前方交会法、后方交会法 等， 但基本的方法主要是极坐标法和前 方交会法 直接用后方交会法放样开挖轮廓点的情况很少 采用测角前方交会法， 宜用三个交会方向， 以“半测回” 标定即可。
用极坐标法放样开挖轮廓点，测站点必须靠近放样点 3.距离丈量可根据条件和精度要求从下列方法中选择： （1）用钢尺或经过比长的皮尺丈量，以不超过一尺段为宜在高差较大地区，可丈量斜距加倾斜改正 （2）用视距法视距法测定，其视距长度不应大于 50m不应大于 50m预裂爆破放样，不宜采用视距法 （3）用视差法测定，端2点法线长度不应大于 70m （三）断面测量和工程量计算 1.开挖工程动工前，必须实测开挖区的原始断面图或地形图；开挖过程中，应定期测量收方断面图或地形图； 开挖工程结束后，必须实测竣工断面图或竣工地形图，作为工程量结算的依据 2.断面图和地形图比例尺，可根据用途、工程部位范围大小在1：200～1：1000 之间选择，主要建筑物的开挖竣工 地形图或断面图，应选用l：200；收方图以1：500 或1：200 为宜；大范围的土石覆盖层开挖收方可选用1：1000 3.开挖施工过程中，应定期测算开挖完成量和工程剩余量开挖工程量的结算应以测量收方的成果为依据开 挖工程量的计算中面积计算方法可采用解析法或图解法（求积仪） 四、立模与填筑放样四、立模与填筑放样 建筑物基础块（第一层）轮廓点的放样，必须全部采用相互独立的方法进行检核。
放样和检核点位之差不应大 于√2m√2m（m 为轮廓点的测量放样中误差） 填筑工程量测算 1. 混凝土浇筑和土石料填筑工程量，必须从实测的断面（或平面）图上计算求得 混凝土浇筑和土石料填筑工程量，必须从实测的断面（或平面）图上计算求得 2.混凝土浇筑块体收方，基础部位应根据基础开挖竣工图计算；基础以上部位，可直接根据水工设计图纸的几 何尺寸及实测部位的平均高程进行计算 3.土石料填筑量收方，应根据实测的各种填料分界线，分别计算各类填料方量 4.两次独立测量同一工程，其测算体积之较差，在小于该体积的 3%时，可取中数作为最后值 五、施工期间的外部变形监测五、施工期间的外部变形监测 施工区的滑坡观测；高边坡开挖稳定性监测；围堰的水平位移和沉陷观测；临时性的基础沉陷（回弹）和裂 缝监测等 变形观测的基点，应尽量利用施工控制网中较为稳固可靠的控制点，也可建立独立的，相对的控制点，其精度 应不低于四等网的标准 六、竣工测量六、竣工测量 土、石坝在心墙、斜墙、坝壳填筑过程中，每上料二层，须进行一次边线测量并绘成图表为竣工时备用 测量误差 测量误差 1.误差产生的原因 （1）人的原因；（2）仪器的原因；（3）外界环境的影响。
1）人的原因；（2）仪器的原因；（3）外界环境的影响 1F411013 了解工程地质与水文地质条件与分析1F411013 了解工程地质与水文地质条件与分析 1.边坡变形破坏的类型和特征， 常见的边坡变形破坏主要有松弛张裂、蠕动变形、崩塌、滑坡 松弛张裂、蠕动变形、崩塌、滑坡 四种类型此外尚有塌滑、错落、倾倒等过渡 类型，另外泥石流也是一种边坡破坏的类型 滑坡：是指边坡岩体主要在重力作用下沿贯通的剪切破坏面发生滑动破坏的现象，称为滑坡在边坡的破坏形 式中， 滑坡是分布最广、 危害最大的一种 它在坚硬或松软岩层、 陡倾或缓倾岩层以及陡坡或缓坡地形中均可发生 （五）软土基坑工程地质问题分析 软土基坑开挖的降排水一般有两种途径：明排法和人工降水其中，人工降水经常采用轻型井点或管井井点降水方式 （1）明排法的适用条件： ·不易产生流砂、流土、潜蚀、管涌、淘空、塌陷等现象的黏性土、砂土、碎石土的地层；·不易产生流砂、流土、潜蚀、管涌、淘空、塌陷等现象的黏性土、砂土、碎石土的地层； ·基坑地下水位超出基础底板或洞底标高不大于 2.0m·基坑地下水位超出基础底板或洞底标高不大于 2.0m （2）轻型井点降水的适用条件： ·黏土、粉质黏土、粉土的地层；·黏土、粉质黏土、粉土的地层； ·基坑边坡不稳，易产生流土、流砂、管涌等现象；·基坑边坡不稳，易产生流土、流砂、管涌等现象； ·地下水位埋藏小于 6.Om，宜用单级真空点井；当大于 6.0m 时，场地条件有限宜用喷射点井、接力点井；场地条·地下水位埋藏小于 6.Om，宜用单级真空点井；当大于 6.0m 时，场地条件有限宜用喷射点井、接力点井；场地条 件允许宜用多级点井。
件允许宜用多级点井 31F411020 水利水电工程设计1F411020 水利水电工程设计 一、水利水电工程等级划分一、水利水电工程等级划分 1、水利水电工程等别 （1）水利水电工程根据其工程规模、效益及在国民经济中的重要性，划分为五等 注意点：对于综合利用的水利水电工程，当按各分项利用项目的分等指标确定的等别不同时，其工程等别应按 其中的最高等别确定 水利水电工程分等指标 防洪 治涝 灌溉 供水 发电 工程 等别 工程规模 水库 总库容 （108m3） 保护城镇 及工矿企 业的重要性保护农田 （104亩）治涝面积 （104亩）灌溉面积 （104亩） 供水对象 重要性 装机容量 （104kW）工 大（1）型 ≥lO 特别重要 ≥500 ≥200 ≥150 特别重要 ≥120 Ⅱ 大（2）型 10-1.0 重要 500～100200～60150～50 重要 120～30Ⅲ 中型 1.0-0.1 中等 100～3060～15 50～5 中等 30～5 Ⅳ 小（1）型 0.1-O.01 一般 30～5 15～3 5～O 5 一般 5～1 V 小（2）型 0.01-0.001 3 >50 >10 4 1、2 级永久性 水工建筑物 淹没一般城镇、工矿企业、交通干线或影响 总工期及第一台（批）机组电，造成较大经 济损失 3～1.5 50～15 10～O.1 5 3、4 级永久性 水工建筑物 淹没基坑，但对总工期及第一台（批）机组 发电影响不大，经济损失较小 85 >4 Ⅱ 基本稳定基本稳定。
围岩熬体稳定， 不会产生塑性变形， 局部可能产生掉块 85>T>65 >4 不支护或局部锚杆或 喷薄层混凝土大跨 度时，喷混凝土、系 统锚杆加钢筋网 Ⅲ 稳定性差稳定性差围岩强度不足，局部会产生塑性变 形，不支护可能产生塌方或变形破坏完整的 较软岩，可能暂时稳定 65≥T>45 >2 喷混凝土、系统锚杆 加钢筋网跨度为 20～25m 时， 浇筑混凝 土衬砌 Ⅳ 不稳定围岩自稳时间很短，规模较大的各种 变形和破坏都可能发生 45≥T>25 >2 V 极不稳定极不稳定围岩不能自稳，变形破坏严重 T≤25 喷混凝土、系统锚杆 加钢筋网，并浇筑混 凝土衬砌 V 类围岩还 应布置拱架支撑 注：Ⅱ、Ⅲ、Ⅳ类围岩，当其强度应力比小于本表规定时，围岩类别宜相应降低一级 1F414002 掌握土石方平衡调配原则1F414002 掌握土石方平衡调配原则 水利水电工程施工，一般有土石方开挖料和土石方填筑料，以及其他用料，如开挖料作混凝土骨料等在开挖 的土石料中，一般有废料，还可能有剩余料等，因此要设置堆料场和弃料场开挖的土石料的利用和弃置，不仅有数量的平衡（即空间位置上的平衡）要求，还有时间的平衡要求，同时还要考虑质量和经济效益等。
一、土石方平衡调配的方法一、土石方平衡调配的方法 土石方平衡调配是否合理的主要判断指标是运输费用，费用花费最少的方案就是最好的调配方案 土石方调配可 按线性规划进行对于基坑和弃料场不太多时，可用简便的“西北角分配法”求解最优调配数值 土石方调配需考虑许多因素， 如围堰填筑时间、 土石坝填筑时间和高程、 厂前区管道施工工序、 围堰拆除方法、 弃渣场地（上游或下游）、运输条件（是否过河、架桥时间）等 二、土石方平衡调配原则二、土石方平衡调配原则 土石方平衡调配的基本原则是在进行土石方调配时要做到料尽其用、时间匹配和容量适度多选题） （一）料尽其用 开挖的土石料可用来作堤坝的填料、混凝土骨料或平整场地的填料等前两种利用质量要求较高，场地平整填 料一般没有太多的质量要求 （二）时间匹配 土石方开挖应与用料在时间上尽可能相匹配，以保证施工高峰用料 （三）容量适度 堆料场和弃渣场的设置应容量适度，尽可能少占地开挖区与弃渣场应合理匹配，以使运费最少 堆料场。
