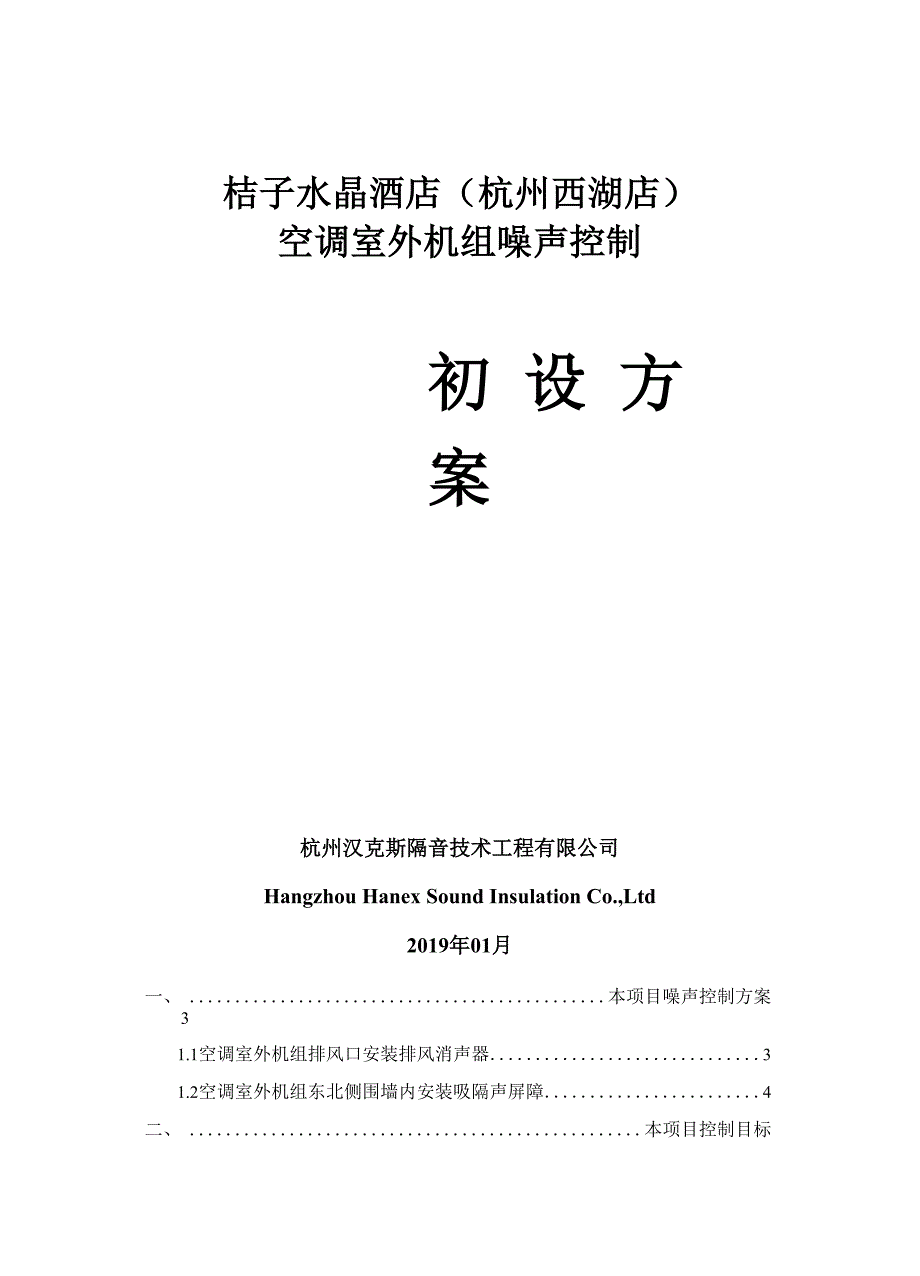

桔子水晶酒店（杭州西湖店）空调室外机组噪声控制初 设 方 案杭州汉克斯隔音技术工程有限公司Hangzhou Hanex Sound Insulation Co.,Ltd2019年01月一、 本项目噪声控制方案 31.1空调室外机组排风口安装排风消声器 31.2空调室外机组东北侧围墙内安装吸隔声屏障 4二、 本项目控制目标 52.1参考标准 52.2降噪效果 6三、 售后服务方案 63.1质量保证期维护保养服务计划 63.2质保期满后维护保养服务方案 错误！未定义书签一、本项目噪声控制方案本项目噪声控制方案具体措施分两个部分：一、对空调室外机组排风口设计 安装排风消声器；二、空调室外机组东北侧围墙内设计安装吸隔声屏障1.1空调室外机组排风口安装排风消声器1、经杭州汉克斯隔音技术人员现场勘测，以及结合公司以往同类项目案例， 为保证有效控制空调室外机组排风口所产生的空气动力性噪声对周边居民区敏 感点区域造成影响，在排风口设计安装排风消声器排风消声器2200配食钢支架蚣0图1-1排风消声器立面示意图2、排风消声器为复合吸隔声板，吸隔声板背板采用镀锌钢板，表面喷塑， 中间填充50mm厚超细纤维玻璃棉，超细纤维玻璃棉用高密度吸音玻璃丝布包裹 内板采用镀锌穿孔板。
消声插片采用折板式消声插片，消声插片的间距为100mm图1-2排风消声器平面示意图3、排风消声器钢构平台采用镀锌方管，钢构平台底部与风冷模块空调机组 基础固定连接1.2空调室外机组东北侧围墙内安装吸隔声屏障1、根据技术人员现场勘测以及我公司结合专业的声学计算设计，我公司技 术人员发现空调室外机工作运行时所产生的噪声往外扩散，影响其南侧居民区的 生活环境因此，为进一步控制空调室外机组噪声的影响，我公司技术人员结合 以往同类项目案例经验，采用吸隔声屏障对空调室外机组东北侧进行噪声控制措 施处理，控制其工作产生的噪声往居民区扩散吸隔E屏障电机机组图1-3吸隔声屏障平面布置示意图2、考虑现场实际情况，吸隔声屏体立柱及基础均采用H型钢，型钢基础与风冷模块空调机组基础连接，并对其进行水平校准;屏体立柱采用HW125型钢， 立柱底部与HW150型钢基础进行焊接3、吸隔声屏障屏体采用轻质吸隔音板块，屏体厚度为100mm，固定高度为 500mm，长度为2500mm吸隔音板块背面板采用镀锌钢板，内层采用阻尼隔音 毡，中间填充厚度100mm的超细纤维玻璃棉，超细玻璃棉用高密度吸音玻璃丝 布包裹，正面采用镀锌穿孔板，内龙骨采用镀锌钢板折成。
二、本项目控制目标2.1参考标准2.1.1环境噪声限值表2-1 环境噪声限值单位：dB（A）声环境 功能区类别时段备注昼间夜间05040夜间偶发噪声的最大声 级超过限值的幅度不得高于 15dB （A）15545260503655544a类70554b类70602.1.2测点选择根据监测对象和目的，可选择以下三种测点条件（指传声器所置位置）进 行环境噪声的测量：a） 一般户外距离任何反射物（地面除外）至少3.5 m外测量，距地面高度1.2 m以上 必要时可置于高层建筑上，以扩大监测受声范围b） 噪声敏感建筑物户外在噪声敏感建筑物外，距墙壁或窗户1 m处，距地面高度1.2 m以上c） 噪声敏感建筑物室内距离墙面和其他反射面至少1 m，距窗约1.5 m处，距地面1.2〜1.5 m高2.1.3气象条件测量应在无雨雪、无雷电天气，风速5 m / s以下时进行2.2降噪效果依据环境噪声排放标准、业主要求及现场声环境现状，制定了如下治理目标： 在排除其他噪声源（背景环境噪音）的干扰条件下，安装完降噪措施后，空调室 外机组对居民区敏感点窗外1米处的噪声满足《声环境质量标准》GB3096-2008 的2类标准，即昼间60dB（A），夜间50dB（A）。
三、售后服务方案3.1质量保证期维护保养服务计划♦质量保证期：自验收合格签字之日起，质保期为12个月♦在质量保证期内保证所供设备按技术规格要求的性能运行♦在质量保证期内由于零、部件质量问题造成的零、部件损坏，我们将提供现 场服务，免费维修更换损坏的零、部件，更换后的质量保证期相应延长♦保修期内或保修期外如设备出现故障，我方在接到通知后，8小时内响应，维修人员在48小时内可达到现场并开始维修，分析故障并提出可靠的处理 方案，消除故障如更换货物或送修，在3个工作日内解决若未能在72小时内到达现场，甲方有权要求赔偿：从接到故障通知之日的。
