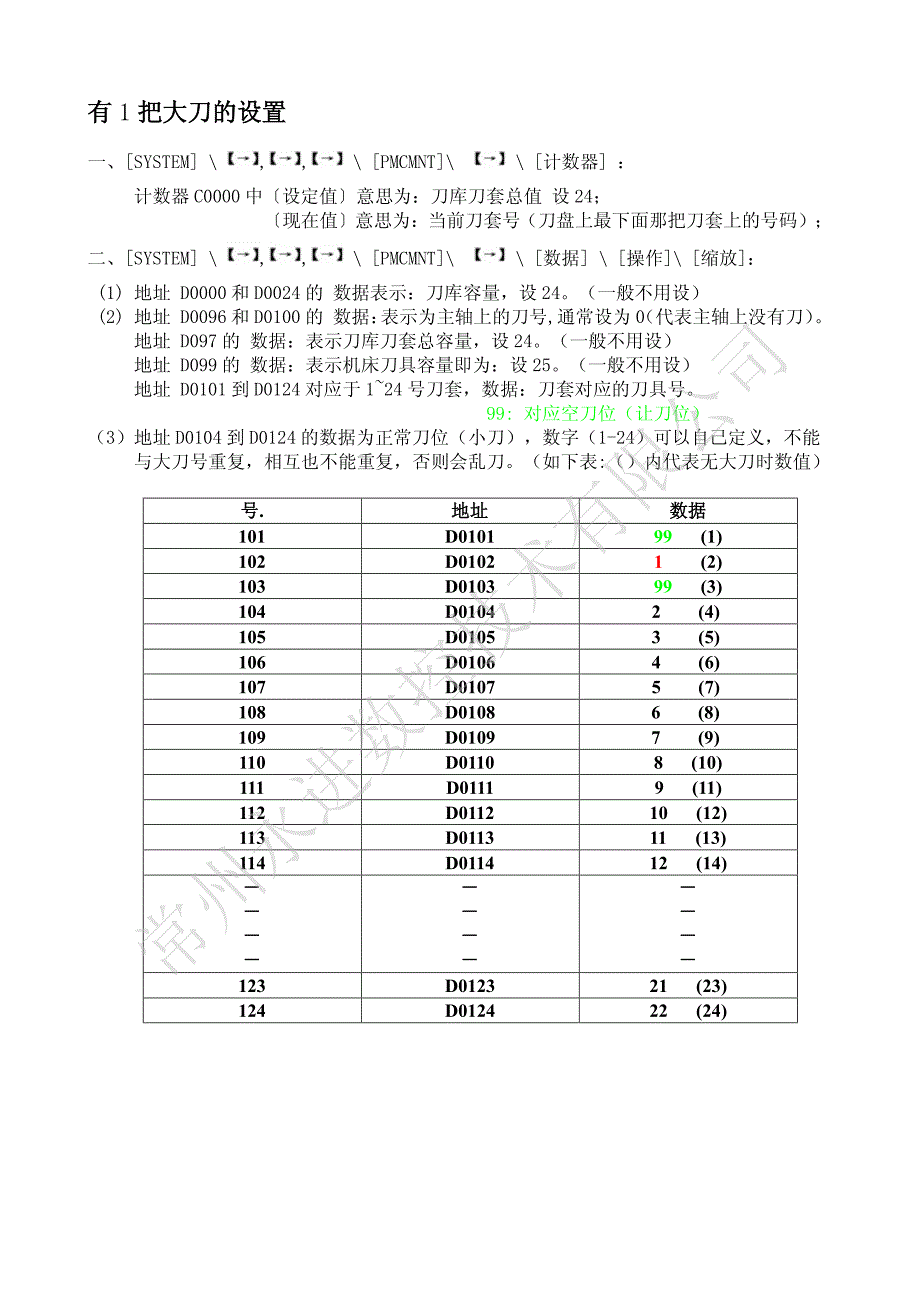

有1把大刀的设置 一、[SYSTEM] \ , , \ [PMCMNT]\ \ [计数器] : 计数器C0000中〔设定值〕意思为:刀库刀套总值 设24; 〔现在值〕意思为:当前刀套号(刀盘上最下面那把刀套上的号码); 二、[SYSTEM] \ , , \ [PMCMNT]\ \ [数据] \ [操作]\ [缩放]: (1) 地址 D0000和D0024的 数据表示:刀库容量,设24一般不用设) (2) 地址 D0096和D0100的 数据:表示为主轴上的刀号,通常设为0(代表主轴上没有刀) 地址 D097的 数据:表示刀库刀套总容量,设24一般不用设) 地址 D099的 数据:表示机床刀具容量即为:设25一般不用设) 地址 D0101到D0124对应于1~24号刀套,数据:刀套对应的刀具号 99: 对应空刀位(让刀位) (3)地址D0104到D0124的数据为正常刀位(小刀),数字(1-24)可以自己定义,不能与大刀号重复,相互也不能重复,否则会乱刀如下表:()内代表无大刀时数值) 号. 地址 数据 101 D0101 99 (1) 102 D0102 1 (2) 103 D0103 99 (3) 104 D0104 2 (4) 105 D0105 3 (5) 106 D0106 4 (6) 107 D0107 5 (7) 108 D0108 6 (8) 109 D0109 7 (9) 110 D0110 8 (10) 111 D0111 9 (11) 112 D0112 10 (12) 113 D0113 11 (13) 114 D0114 12 (14) - - - - - - - - - - - - 123 D0123 21 (23) 124 D0124 22 (24) 常州永进数控技术有限公司有1把大刀编程举例: 大刀有1把:T1, 小刀有4把:T2,T3,T4,T5 程序中要求的换刀顺序为:T4---T1---T2---T3---T5 O0001 T4 M6 (小刀换小刀:直接换) × × × T1 M6 (小刀换大刀:直接换) × × × T4 M6 (大刀换小刀:先换之前和大刀交换的那把小刀T4) T2 M6 (再换下一把要用的小刀 T2) × × × T3 M6 (小刀换小刀:直接换) × × × T5 M6 (小刀换小刀:直接换) × × × M30 常州永进数控技术有限公司有3把大刀设置 一、[SYSTEM] \ , , \ [PMCMNT]\ \ [计数器] : 计数器C0000中〔设定值〕意思为:刀库刀套总值 设24; 〔现在值〕意思为:当前刀套号(刀盘上最下面那把刀套上的号码); 二、[SYSTEM] \ , , \ [PMCMNT]\ \ [数据] \ [操作]\ [缩放]: (1) 地址 D0000和D0024的 数据表示:刀库容量,设24。
一般不用设) (2) 地址 D0096和D0100的 数据:表示为主轴上的刀号,通常设为0(代表主轴上没有刀) 地址 D097的 数据:表示刀库刀套总容量,设24一般不用设) 地址 D099的 数据:表示机床刀具容量即为:设25一般不用设) 地址 D0101到D0124对应于1~24号刀套,数据:刀套对应的刀具号 99: 对应空刀位(让刀位) (3)地址D0110到D0124的数据为正常刀位(小刀),数字(1-24)可以自己定义,不能与大刀号重复,相互也不能重复,否则会乱刀如下表:()内代表无大刀时数值) 号. 地址 数据 101 D0101 99 (1) 102 D0102 1 (2) 103 D0103 99 (3) 104 D0104 99 (4) 105 D0105 2 (5) 106 D0106 99 (6) 107 D0107 99 (7) 108 D0108 3 (8) 109 D0109 99 (9) 110 D0110 4 (10) 111 D0111 5 (11) 112 D0112 6 (12) 113 D0113 7 (13) 114 D0114 8 (14) - - - - - - - - - - - - 123 D0123 17 (23) 124 D0124 18 (24) 1.小刀换小刀:直接换 2.小刀换大刀:直接换 3.大刀换大刀:直接换 4.大刀换小刀:先换之前用过的那把小刀,再换下一把要用的小刀(2次换刀) 常州永进数控技术有限公司有3把大刀编程举例: 大刀有3把:T1,T2,T3 小刀有5把:T4,T5,T6,T7,T8 程序中要求的换刀顺序为:T4---T1---T5--- T6---T2---T3---T7---T8 O0001 T4 M6 (小刀换小刀:直接换) × × × T1 M6 (小刀换大刀:直接换) × × × T4 M6 (大刀换小刀:先换之前和大刀交换的那把小刀T4) T5 M6 (再换下一把要用的小刀 T5) × × × T6 M6 (小刀换小刀:直接换) × × × T2 M6 (小刀换大刀:直接换) × × × T3 M6 (大刀换大刀:直接换) × × × T6 M6 (大刀换小刀:先换之前和大刀交换的那把小刀 T6) T7 M6 (再换下一把要用的小刀 T7) × × × T8 M6 (小刀换小刀:直接换) × × × M30 常州永进数控技术有限公司。
