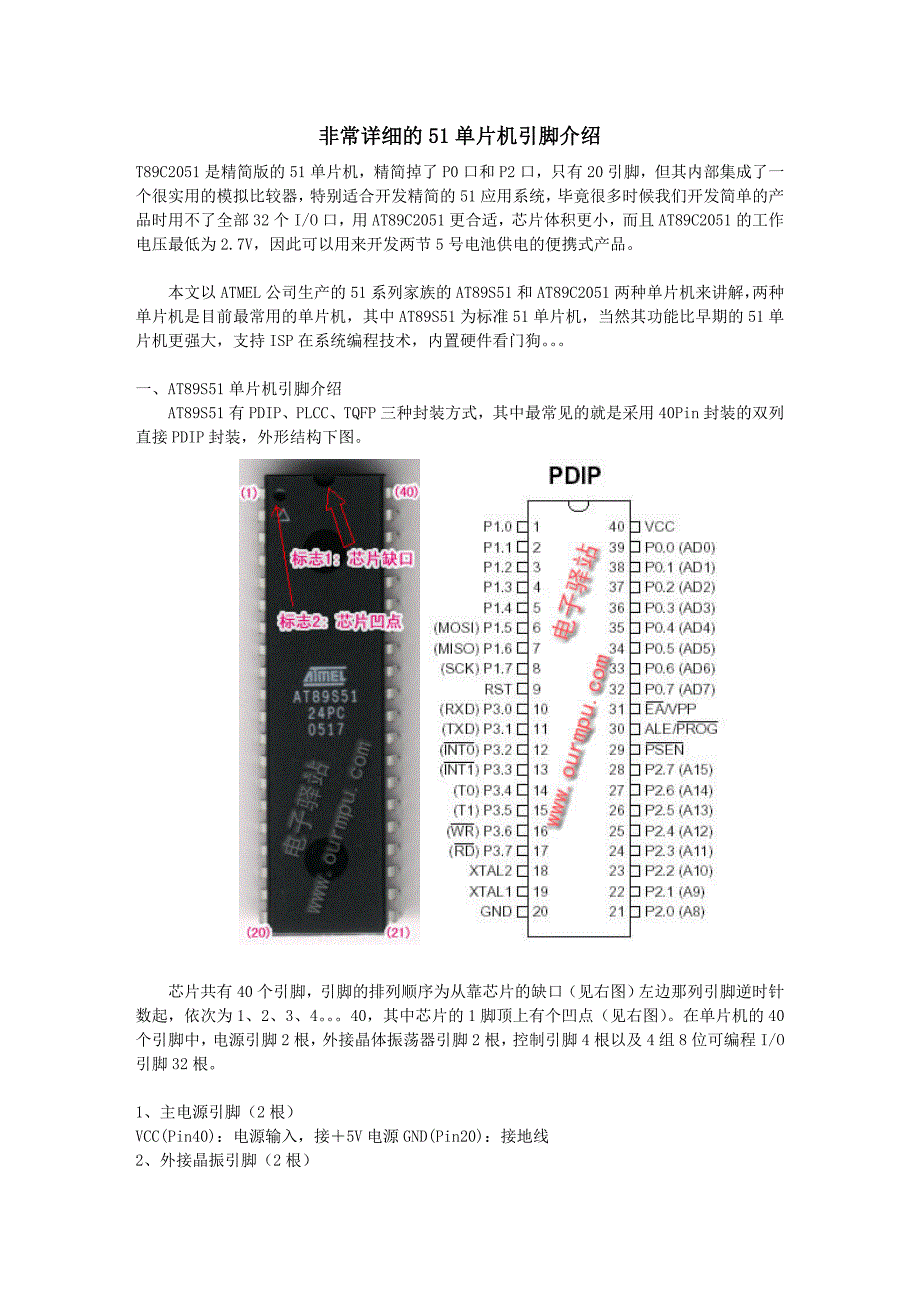

详细的51单片机引脚介绍_第1页
1/4

非常详细的非常详细的 5151 单片机引脚介绍单片机引脚介绍T89C2051 是精简版的 51 单片机,精简掉了 P0 口和 P2 口,只有 20 引脚,但其内部集成了 一个很实用的模拟比较器,特别适合开发精简的 51 应用系统,毕竟很多时候我们开发简单 的产品时用不了全部 32 个 I/O 口,用 AT89C2051 更合适,芯片体积更小,而且 AT89C2051 的工作电压最低为 2.7V,因此可以用来开发两节 5 号电池供电的便携式产品本文以 ATMEL 公司生产的 51 系列家族的 AT89S51 和 AT89C2051 两种单片机来讲解,两 种单片机是目前最常用的单片机,其中 AT89S51 为标准 51 单片机,当然其功能比早期的 51 单片机更强大,支持 ISP 在系统编程技术,内置硬件看门狗一、AT89S51 单片机引脚介绍 AT89S51 有 PDIP、PLCC、TQFP 三种封装方式,其中最常见的就是采用 40Pin 封装的双 列直接 PDIP 封装,外形结构下图芯片共有 40 个引脚,引脚的排列顺序为从靠芯片的缺口(见右图)左边那列引脚逆时 针数起,依次为 1、2、3、4。

40,其中芯片的 1 脚顶上有个凹点(见右图) 在单片机的 40 个引脚中,电源引脚 2 根,外接晶体振荡器引脚 2 根,控制引脚 4 根以及 4 组 8 位可编 程 I/O 引脚 32 根1、主电源引脚(2 根) VCC(Pin40):电源输入,接+5V 电源 GND(Pin20):接地线 2、外接晶振引脚(2 根)XTAL1(Pin19):片内振荡电路的输入端 XTAL2(Pin20):片内振荡电路的输出端3、控制引脚(4 根) RST/VPP(Pin9):复位引脚,引脚上出现 2 个机器周期的高电平将使单片机复位 ALE/PROG(Pin30):地址锁存允许信号 PSEN(Pin29):外部存储器读选通信号 EA/VPP(Pin31):程序存储器的内外部选通,接低电平从外部程序存储器读指令,如果接高 电平则从内部程序存储器读指令 芯片实物图片 芯片引脚功能 4、可编程输入/输出引脚(32 根)  AT89S51 单片机有 4 组 8 位的可编程 I/O 口,分别位 P0、P1、P2、P3 口,每个口有 8 位 (8 根引脚) ,共 32 根每一根引脚都可以编程,比如用来控制电机、交通灯、霓虹灯等, 开发产品时就是利用这些可编程引脚来实现我们想要的功能,尽情发挥你的想象力吧,实现 你想要的:) 强大无比。

 PO 口(Pin39~Pin32):8 位双向 I/O 口线,名称为 P0.0~P0.7  P1 口(Pin1~Pin8):8 位准双向 I/O 口线,名称为 P1.0~P1.7  P2 口(Pin21~Pin28):8 位准双向 I/O 口线,名称为 P2.0~P2.7  P3 口(Pin10~Pin17):8 位准双向 I/O 口线,名称为 P3.0~P3.7上面就是 AT89S51 单片机引脚的简单介绍,其它 51 系列家族的单片机 8031、8051、89C51 等引脚和 89S51 兼容,只是个别引脚功能定义不同 二、AT89C2051 单片机引脚介绍 AT89C2051 为 20 引脚小型封装,2K 内部程序存储器,15 个可编程 I/O 口线,没有 P0 口和 P2 口的 16 根 I/O 线,内部集成了一个模拟比较器AT89C2051 单片机的引脚排列如下 图所示 芯片引脚功能 芯片实物图片芯片共有 20 个引脚,引脚的排列顺序为从靠芯片的缺口(见上图)左边那列引脚 逆时针数起,依次为 1、2、3。

20,在单片机的 20 个引脚中,电源引脚 2 根,外接晶体 振荡器引脚 2 根,复位引脚 1 根以及 P1、P3 口可编程 I/O 引脚 15 根1、主电源引脚(2 根)VCC(Pin20):电源输入,接+5V 电源GND(Pin10):接地线2、外接晶振引脚(2 根)XTAL1(Pin5):片内振荡电路的输入端XTAL2(Pin4):片内振荡电路的输出端3、控制引脚(1 根)RST/VPP(Pin1):复位引脚,引脚上出现 2 个机器周期的高电平将使单片机复位 4、可编程输入/输出引脚(15 根)P1 口: 8 位准双向 I/O 口线,P1.0~P1.7 ,共 8 根 P3 口: 8 位准双向 I/O 口线,P3.0~P3.5、P3.7,共 7 根聪明的你一定会发现:标准 51 单片机有 32 根可编程 I/O 口线,89C2051 精简掉 P0、P2口 16 根 I/O 线后,应该还有 16 根 I/O 口线,现在只有 15 根,另一根跑那里去了呢?!前 面讲到 AT89C2051 内部集成了一个模拟比较器,正是因为集成了模拟比较器把另一根引线占 用了,比较器的输出端占用了一个 I/O 口,它就是 P3.6 口,引脚 P3.6 没有接出来的,所以 少一根 I/O 口线。

在编程时,P3.6 就只能用来读比较器的状态了,不能象其它 I/O 口一样 用来驱动外部指示灯等设备了,不过模拟比较器很实用的,在开发中就可以省去外加比较器 的麻烦,图为比较器的原理 三、主要性能参数介绍AT89S51 ·与 MCS-51 产品指令系统完全兼容 ·4k 字节在系统编程(ISP)Flash 闪速存储器 ·1000 次擦写周期 ·4.0-5.5V 的工作电压范围 ·全静态工作模式:0Hz-33MHz ·三级程序加密锁 ·128×8 字节内部 RAM ·32 个可编程 I/O 口线 ·2 个 16 位定时/计数器 ·6 个中断源 ·全双工串行 UART 通道 ·低功耗空闲和掉电模式 ·中断可从空闲模唤醒系统 ·看门狗(WDT)及双数据指针 ·掉电标识和快速编程特性 ·灵活的在系统编程(ISP 字节或页写模式) AT89C2051 ·与 MCS-51 产品指令系统完全兼容 ·2k 字节可重擦写闪速存储器 ·1000 次擦写周期 ·2.7V-6V 的工作电压范围·全静态操作:0Hz-24MHz ·两级加密程序存储器 ·128×8 字节内部 RAM ·15 个可编程 I/O 口线 ·2 个 l6 位定时/计数器 ·6 个中断源 ·可编程串行 UART 通道 ·可直接驱动 LED 的输出端口 ·内置一个模拟比较器 ·低功耗空闲和掉电模式 。
