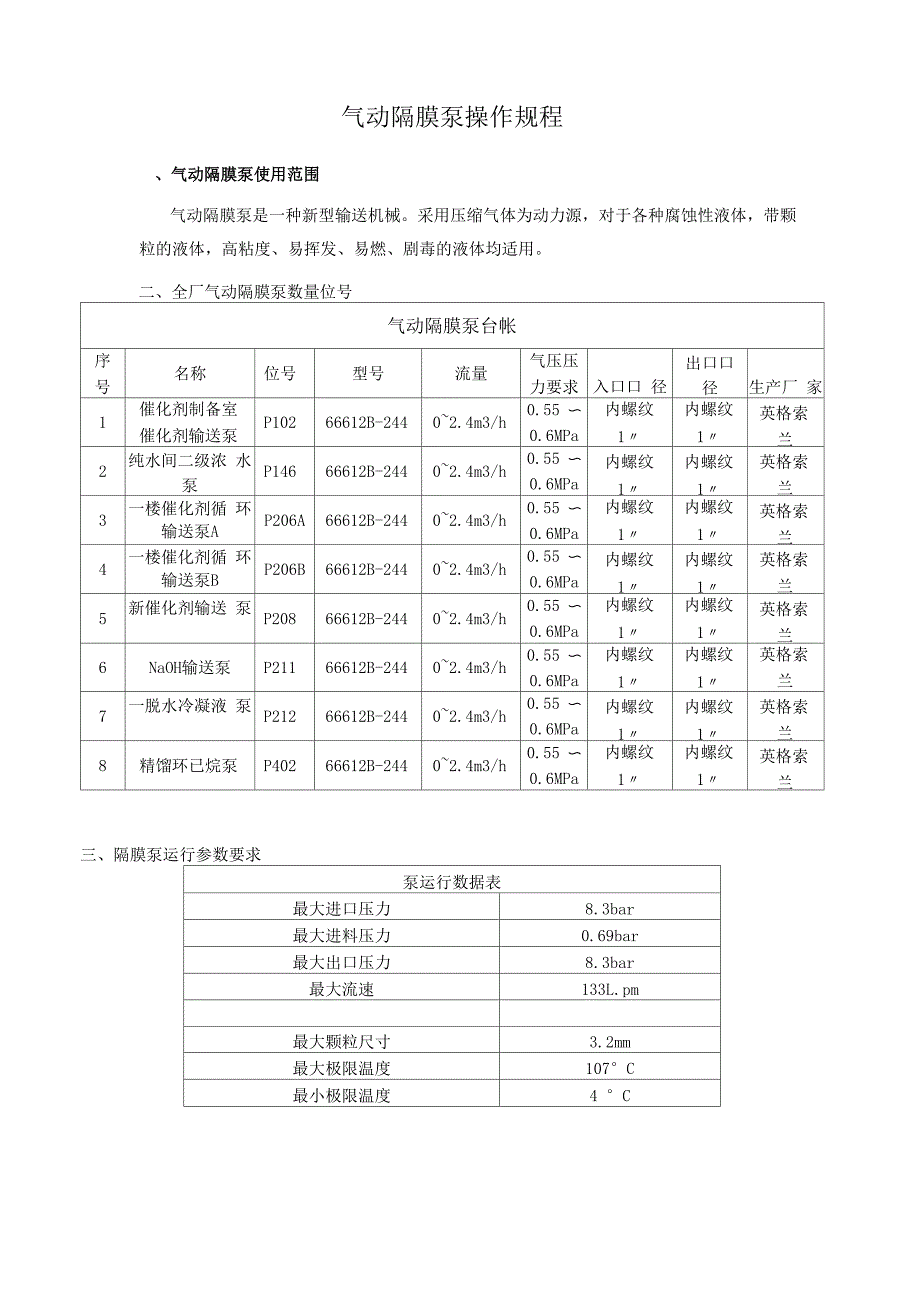

气动隔膜泵操作规程、气动隔膜泵使用范围气动隔膜泵是一种新型输送机械采用压缩气体为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体均适用二、全厂气动隔膜泵数量位号气动隔膜泵台帐序号名称位号型号流量气压压力要求入口口 径出口口 径生产厂 家1催化剂制备室催化剂输送泵P10266612B-2440~2.4m3/h0.55 〜0.6MPa内螺纹1〃内螺纹1〃英格索兰2纯水间二级浓 水泵P14666612B-2440~2.4m3/h0.55 〜0.6MPa内螺纹1〃内螺纹1〃英格索兰3一楼催化剂循 环输送泵AP206A66612B-2440~2.4m3/h0.55 〜0.6MPa内螺纹1〃内螺纹1〃英格索兰4一楼催化剂循 环输送泵BP206B66612B-2440~2.4m3/h0.55 〜0.6MPa内螺纹1〃内螺纹1〃英格索兰5新催化剂输送 泵P20866612B-2440~2.4m3/h0.55 〜0.6MPa内螺纹1〃内螺纹1〃英格索兰6NaOH输送泵P21166612B-2440~2.4m3/h0.55 〜0.6MPa内螺纹1〃内螺纹1〃英格索兰7一脱水冷凝液 泵P21266612B-2440~2.4m3/h0.55 〜0.6MPa内螺纹1〃内螺纹1〃英格索兰8精馏环已烷泵P40266612B-2440~2.4m3/h0.55 〜0.6MPa内螺纹1〃内螺纹1〃英格索兰三、隔膜泵运行参数要求泵运行数据表最大进口压力8.3bar最大进料压力0.69bar最大出口压力8.3bar最大流速133L.pm最大颗粒尺寸3.2mm最大极限温度107°C最小极限温度4 °C三、 操作前检查1、 检查隔膜泵连接螺栓是否紧固，完好，如有及时紧固松动螺栓。
2、 检查连接金属软管是否有破损，开裂发生，如有及时更换3、 检查隔膜泵气源（N2）压力是否满足工艺压力值，工艺要求0.55Mpa〜0.6Mpa4、 检查隔膜泵的进气管及排气气源管是否畅通5、 检查隔膜泵的进气管及排气气源管是否畅通连接好，气源接头是否牢固，入口气原接头为1/4〃 NPTF，排气口接口规格为3/8〃 NPTF6、 因动力系统为N2,可能造成人窒息，确认进排气接口无泄漏，排气管口必须接至室外7、 确认被输送介质无结晶，进出物料口畅通8、 确认隔膜泵动作顺畅，无卡阻9、 确认物料温度在规定范围内，严禁超温使用10、 检查，确认隔膜泵静电接地线是否连接完好四、 使用过程中控制1、 控制被输送的物料温度应＜100°C，以保护膜片的正常使用2、 开车前经系统检查都完好后，再使用泵头内充满被输送的料液，以使料液能自流进泵3、 接通气动隔膜泵喷气嘴与动力气管线，因使用氮气，应确保无气体泄漏4、 使用时控制阀压力最好与喷嘴压力一致，不要形成膜片前有过大的压力差5、 在使用中经常检查进料泵温度、出泵料液压力、泵的运行情况6、 使用过程中如发现有结晶，堵塞现象，需采用蒸汽处理时，应避免高温蒸汽直接对泵体 进行加热，防止泵温度过高，伤及膜片。
五、 系统停车1、 停车后，关闭物料相应的入口阀，出口阀2、 为防止输送的物料在泵内积存，结晶，或残存催化剂烧损泵膜片，用后必须采用V80C热 水对泵体进行清理，清理后，再关闭泵进出口阀门3、 为减少泵体内存水对泵或催化剂的影响，清理完泵体后，再用V0.07MPa氮气对系统进 行吹扫，以清理残存于泵内或管线内的水份4、 泵如停用时间过长，则需对泵头部分剩余料液排除，以防球阀将进出料口堵住、锈蚀5、 经常保持该设备的清洁性，及电机良好的绝缘性，及时做好运行、停运、事故、维修等 记录6、 如冬季气温低，疏送过水的隔膜泵不能用后存于室外，以防冻坏隔膜泵六、 维护保养 1、泵在使用前和使用过程中不需要加任何润滑剂但在拆卸后重新组装时，要在中心轴和 换向杆及套间加适当专用润滑脂，装隔膜压板时也可在外压板内侧涂一层滑脂，这样既好定 位又易密封和拆卸2、 拆主气阀阀芯阀套时切不可用硬器与阀芯阀套接触，因阀芯阀套间配合很精密3、 装气阀和导向阀时也需加少量专用滑脂，确保良好润滑4、 阀套装入阀壳前在阀壳外0型圈上涂少量滑脂，然后徒手压进去即可，切勿敲打5、 装泵前要把所有配件内侧（进气部分）洗净檫干，检查所有密封件是否密封良好（主要 指轴上U型圈；顶针上0型圈；导向阀芯上0型圈；隔膜内外压板压实密封；内外腔体压实 密封；球座球阀密封；导向阀、进气盖、气阀垫片密封），也可边查边上滑脂边安装。
注意，气动隔膜泵气阀垫片是有正反的，不能垫错;上导向阀要确认到位才能上紧螺栓， 否则会损害顶针；上气阀4个螺栓时特别要注意平衡原则，且不能过紧，否则会损害阀壳四、操作注意事项：1、 保证流体中所含的最大颗粒不超过泵的最大安全通过颗粒直径标准2、 进气压力不要超过泵的最高允许使用压力，高于额定压力的压缩空气可能导致人身伤害 和财产的损失及损坏泵的性能3、 保证泵压的管道系统能承受所达到得最高输出压力，保证驱动气路系统的清洁和正常工 作条件4、 静电火花可能引起爆炸导致人身伤亡事故和财产的损失，根据需要使用足够大截面积的 导线，把泵上的接地螺钉妥善可靠接地5、 接地要求符合当地法规法律要求及现场的一些特殊要求的规定6、 紧固好泵及各连接管接头，防止因振动撞击擦产生静电火花，使用抗静电金属软管7、 要周期性的检查和测试接地系统的可靠性，要求接地电阻小于10Q8、 保持良好的排气和通风、远离易燃易爆和热源9、 泵的排气中可能含有固体物，不要将排气口对着工作区或者人，以免造成人身伤害10、 当隔膜失效时，输送的物料会从排气消声器中喷出11、 当输送易燃和有毒的流体时，请将排口接到远离工作区的安全地方。
12、 请使用至少3/8〃内径内壁光滑的管道连接排气口和消声器或将排气接至室外系统13、 流体的高压可能会导致严重的人身伤亡和财产损失，请不要在泵加压时，对泵及料管系 统进行任何的维修工作，如要做维修时，先切断泵的进气，打开旁通的卸压机构使管路系统 卸压，慢慢松开连接的各管道接头14、 如输送的有害有毒流体泵，请不要把泵直接送到厂家来修理根据当地法律法规妥善处 理，并使用纯正配件以保证使用寿命15、 液体输送部分使用铝合金材料的泵，请不要用来输送含有Fe3+的液体和卤代烃及其他 的卤代碳氢化合物溶剂，则将会产生腐蚀引起泵体爆裂16、 保证所有接触输送体的部件不会被输送的流体腐蚀损坏17、 保证所有的操作人员熟悉操作使用和掌握泵的安全使用注意事项，必要的话，配给必需 的防护用品18、正确使用泵，不允许长时间的空运转。
