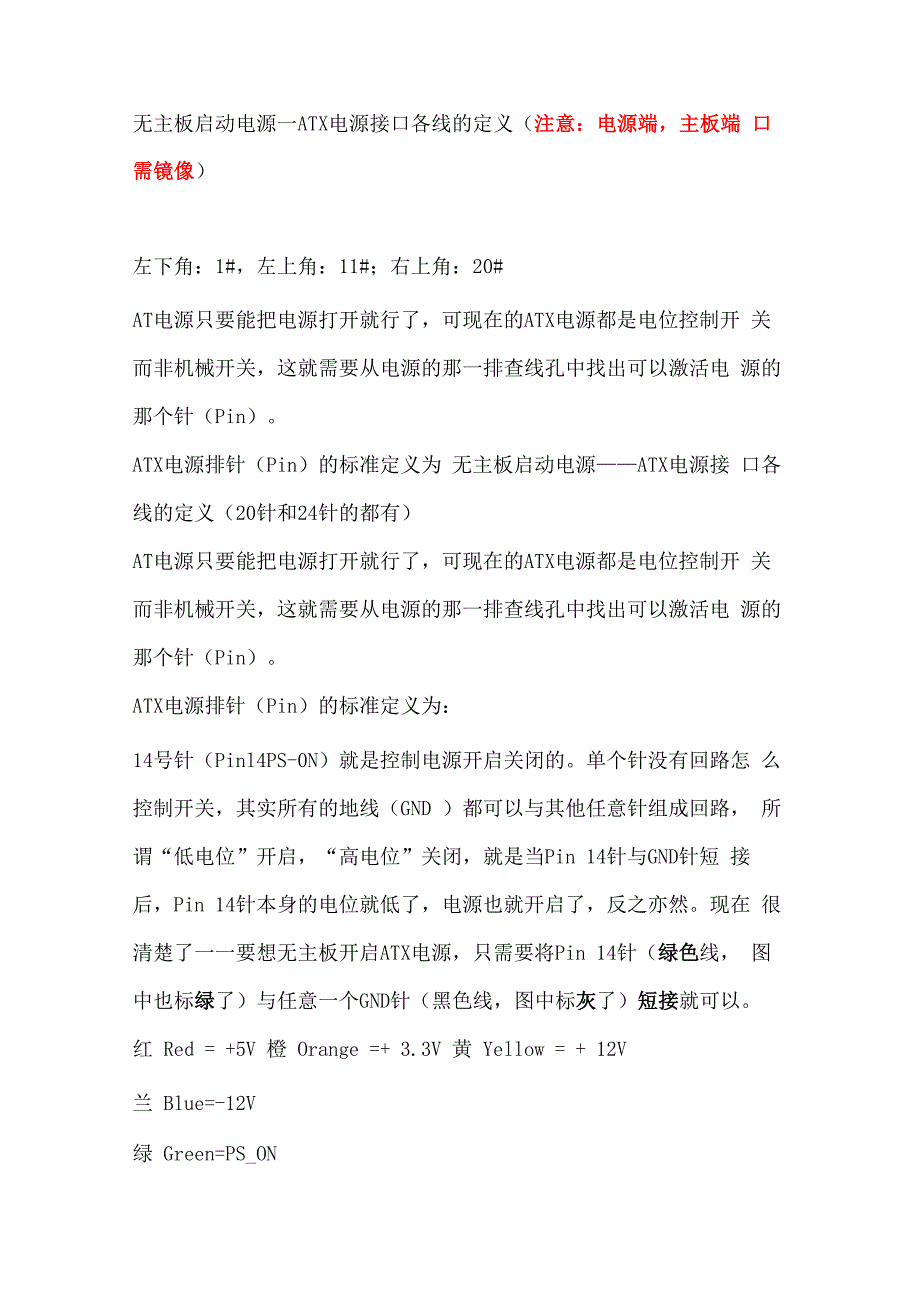

无主板启动电源一ATX电源接口各线的定义（注意：电源端，主板端 口需镜像）左下角：1#，左上角：11#；右上角：20#AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开 关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电 源的那个针（Pin）ATX电源排针（Pin）的标准定义为 无主板启动电源——ATX电源接 口各线的定义（20针和24针的都有）AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开 关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电 源的那个针（Pin）ATX电源排针（Pin）的标准定义为：14号针（Pinl4PS-0N）就是控制电源开启关闭的单个针没有回路怎 么控制开关，其实所有的地线（GND ）都可以与其他任意针组成回路， 所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与GND针短 接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然现在 很清楚了一一要想无主板开启ATX电源，只需要将Pin 14针（绿色线， 图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以 红 Red = +5V 橙 Orange =+ 3.3V 黄 Yellow = + 12V兰 Blue=-12V绿 Green=PS_ON紫 Purple =+ 5VSB灰 Gray= PWR_OK白 White=—5V黑 Black=COM=GND=接地20针电源各个针脚定义：自从1998年1月公布了 ATX2.01电源标准后，以后生产的电源都兼容 这个标准，只不过各路电压的输出电流在不断增加。
我们使用的ATX 开关电源，输出的电压有+ 12V、一12V、+5V、一5V、+ 3.3V等几种 不同的电压在正常情况下，上述几种电压的输出变化范围允许误差 一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现 死机的数据丢失的情况标准电压值 电线颜色 最小电压值 最大电压值+5V 红色 4.75 5.25-5V 白色-4.75 -5.25+12V 黄色 11.4 12.6-12V 蓝色-11.4 -12.6+3.3V 橙色 3.135 3.465—ATX 12V 电源4针(2*2)接口，提供直接电源供应给CPU电压调整器，幸好，它没 有进一步提升针脚数目，换言之，CPU的功耗虽大，还是在可控制范 围之内1、地线；2、地线；3、+12V； 4、+12V王板上的电源插头ATX电源输出接口ATX电源20针输出电压及功能定义表针脚名称 颜色说 明1 3.3V 橙色 +3.3 VDC2 3.3V 橙色 +3.3 VDC3 COM 黑色 Ground4 5V 红色 +5 VDC5 COM 黑色 Ground6 5V 红色 +5 VDC7 COM 黑色 Ground8 PWR_OK 灰色 Power Ok (+5V & +3.3V is ok)9 5VSB紫色 +5 VDC St andby Vol tage (max 10mA)10 12V黄色+12 VDC11 3.3V橙色 +3.3 VDC12 -12V蓝色-12 VDC13 COM蓝色Ground14 /PS_ON绿色 Power Supply On (ac tive low)15 COM黑色Ground16 COM黑色Ground17 COM黑色Ground18 -5V白色-5 VDC19 5V红色+5 VDC20 5V红色+5 VDC测试的方法：为了方便测试读数，我们使用数字万用表20V直流档来 测试。
准备一个10欧姆10W的电阻，把它接在需要测试的电压输出端, 然后使用万用表测试此时的电压输出因为当开关电源空载时，有的 电源可能会空载保护，停止工作；同时也因为负载太轻，输出的电压 可能会偏高如果测得某一路的输出电压与标准输出有很大的误差时，这个电 源将不能被使用，必须被替换如果这些电压出现偏低或偏高时会出现什么样的情况呢？1. + 12V+12V —般为硬盘、光驱、软驱的主轴电机和寻道电机提供电源, 及为ISA插槽提供工作电压和串口等电路逻辑信号电平如果+12V的 电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定 当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出 现坏道，系统容易死机，无法正常使用偏高时，光驱的转速过高， 容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转2. -12V-12V的电压是为串口提供逻辑判断电平，需要电流较小，一般在 1安培以下，即使电压偏差较大，也不会造成故障，因为逻辑电平的0 电平为-3至到-15V，有很宽的范围3. +5V+ 5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压， 是计算机主要的工作电源它的电源质量的好坏，直接关系着计算机 的系统稳定性。
多数AMD的CPU其+ 5V的输出电流都大于18A，最新 的P4CPU其提供的电流至少要20A另外AMD和P4的机器所需要的+ 5VSB的供电电流至少要720MA或更多，其中P4系统电脑需要的电源 功率最少为230W如果没有足够大的+5V电压提供，表现为CPU工作速度变慢，经 常出现蓝屏，屏幕图像停顿等，计算机的工作变得非常不稳定或不可 ^靠4. -5V-5V也是为逻辑电路提供判断电平的，需要的电流很小，一般不 会影响系统正常工作，出现故障机率很小5. + 3.3V这是ATX电源专门设置的，为内存提供电源该电压要求严格， 输出稳定，纹波系数要小，输出电流大，要20安培以上大多数主板 在使用SDRAM内存时，为了降低成本都直接把该电源输出到内存槽 一些中高档次的主板为了安全都采用大功率场管控制内存的电源供 应，不过也会因为内存插反而把这个管子烧毁如果主板使用的是+2.5V DDR内存，主板上都安装了电压变换电路如果该路电压过低, 表现为容易死机或经常报内存错误，或WIN98系统提示注册表错误， 或无法正常安装操作系统6. + 5VSB （+5V待机电源）ATX电源通过PIN9向主板提供+ 5V 720MA的电源，这个电源为 WOL（Wake-up On Lan）和开机电路，USB接口等电路提供电源。
如果你 不使用网络唤醒等功能时，请将此类功能关闭，跳线去除，可以避免 这些设备从+5VSB供电端分取电流7. P-ON （电源开关端）P-ON端（PIN14脚）为电源开关控制端，该端口通过判断该端口 的电平信号来控制开关电源的主电源的工作状态当该端口的信号电 平大于1.8V时，主电源为关；如果信号电平为低于1.8V时，主电源 为开因此在单独为开关电源加电的情况下，可以使用万用表测试该 脚的输出信号电平,一般为4V左右因为该脚输出的电压为信号电平, 开关电源内部有限流电阻，输出电流也在几个毫安之内，因此我们可 以直接使用短导线或打开的回形针直接短路PIN14与PIN15（即地，还 有3、5、7、13、15、16、17针），就可以让开关电源开始工作此 时我们就可以在脱机的情况下，使用万用表测试开关电源的输出电压 是否正常记住：有时候虽然我们使用万用表测试的电源输出电压是正确的, 但是当电源连接在系统上时仍然不能工作，这种情况主要是电源不能 提供足够多的电流典型的表现为系统无规律的重启或关机所以对 于这种情况我们只有更换功率更大的电源8. P-OK （电源好信号）一般情况下，灰色线P-OK的输出如果在2V以上，那么这个电源 就可以正常使用；如果P-OK的输出在1V以下时，这个电源将不能保 证系统的正常工作，必须被更换。
9.220VAC （市电输入）一般我们大家都不关心计算机使用的市电供应，可是这是计算机 工作所必须的，也是大家经常忽略的在安装计算机时，我们必须使 用有良好接地装置的220V市电插座，变化范围应该在10%之内如果 市电的变化范围太大时，我们最好使用100-260V之间宽范围的开关电 源，或者使用式的UPS电源附: ATX 电源的工作原理自从IBM推出第一台PC至今，微机电源已从AT电源发展到ATX电源 时至今日，微机电源仍是根据IBM公司的个人电脑标准制造的市场上 的 ATX 电源，不管是品牌电源还是杂牌电源，从电路原理上来看，一般 都是在 AT 电源的基础上，做了适当的改动发展而来的，因此，我们买 到的ATX电源，在电路原理上一般都大同小异在微机国产化的进程上， 微机电源技术也由国内生产厂家逐渐消化吸收，生产出了众多国有品牌 的电源微机电源并非高科技产品，以国内生产厂家的技术和生产实力， 应该可以生产出物美价廉的电源产品然而，纵观整个微机电源市场情 况却不尽人意，许多电源产品存在着各种选料和质量问题，故障率较高ATX 电源电路结构较复杂，各部分电路不但在功能上相互配合、相互渗 透，且各电路参数设置非常严格，稍有不当则电路不能正常工作。
其主 电路原理图见图1,从图中可以看出，整个电路可以分成两大部分：一 部分为从电源输入到开关变压器T1之前的电路（包括辅助电源的原边电 路），该部分电路和交流220V电压直接相连，触及会受到电击，称为高 压侧电路；另一部分为开关变压器T1以后的电路，不和交流220V直接 相连，称为低压侧电路二者通过C03、C04、C05高压瓷片电容构成回 路,以消除静电干扰其原理方框图见图2,从图中可以看出整机电路 由交流输入回路、整流滤波电路、推挽开关电路、辅助开关电源、 PWM 脉宽调制电路、PS-ON控制电路、保护电路、输出电路和PW-OK信号形 成电路组成弄清各部分电路的工作原理及相互关系对我们维修判断故 障是很有用处的,下面简单介绍一下各组成部分的工作原理1、交流输入回路交流输入回路包括输入保护电路和抗干扰电路等输入保护电路指交流 输入回路中的过流、过压保护及限流电路；抗干扰电路有两方面的作用： 一是指微机电源对通过电网进入的干扰信号的抑制能力：二是指开关电 源的振荡高次谐波进入电网对其它设备及显示器的干扰和对微机本身 的干扰通常要求微机对通过电网进入的干扰信号抑制能力要强，通过 电网对其它微机等设备的干扰要小。
2、 整流电路：包括整流和滤波两部分电路，将交流电源进行整流滤波，为开关推挽电 路提供纹波较小的直流电压3、 辅助电源：辅助电源本身也是一个完整的开关电源只要ATX电源 一上电，辅助电源便开始工作，输出的两路电压，一路为+5VSB电源， 该输出连接到ATX主板的“电源监控部件”，作为它的工作电压，使操 作系统可以直接对电源进行管理通过此功能，实现远程开机，完成电 脑唤醒功能；另一路输出电压为保护电路、控制电路等电路供电4、 推挽开关电路：推挽开关电路是ATX开关电源的主要部分，它把直流电压变换成高频交 流电压，并且起着将输出部分与输入电网隔离的作用推挽开关管是该 部分电路的核心元件，受脉宽调制电路输送的信号作激励驱动信号，当 脉宽调制电路因保护电路动作或因本身故障不工作时，推挽开关管因基 级无驱动脉冲故不工作，电路处于关闭状态，这种工作方式称作它激工 作方式5、PWM脉宽调制电路:PWM (Pules Width Modulation)即脉宽调制电路，其功能是检测输出 直流电压，与基准电压比较，进行放大，控制振荡器的脉冲宽度，从而 控制推挽开关电路以保持输出电压的稳定，主要由IC TL494及周围元 件组成。
6、 PS-ON控制电路：ATX 电源最主要的特点就是，它不采用传统的市电开关来控制电源是否工作，而是采用“+ 5VSB、PS-ON”的组合来实现。
