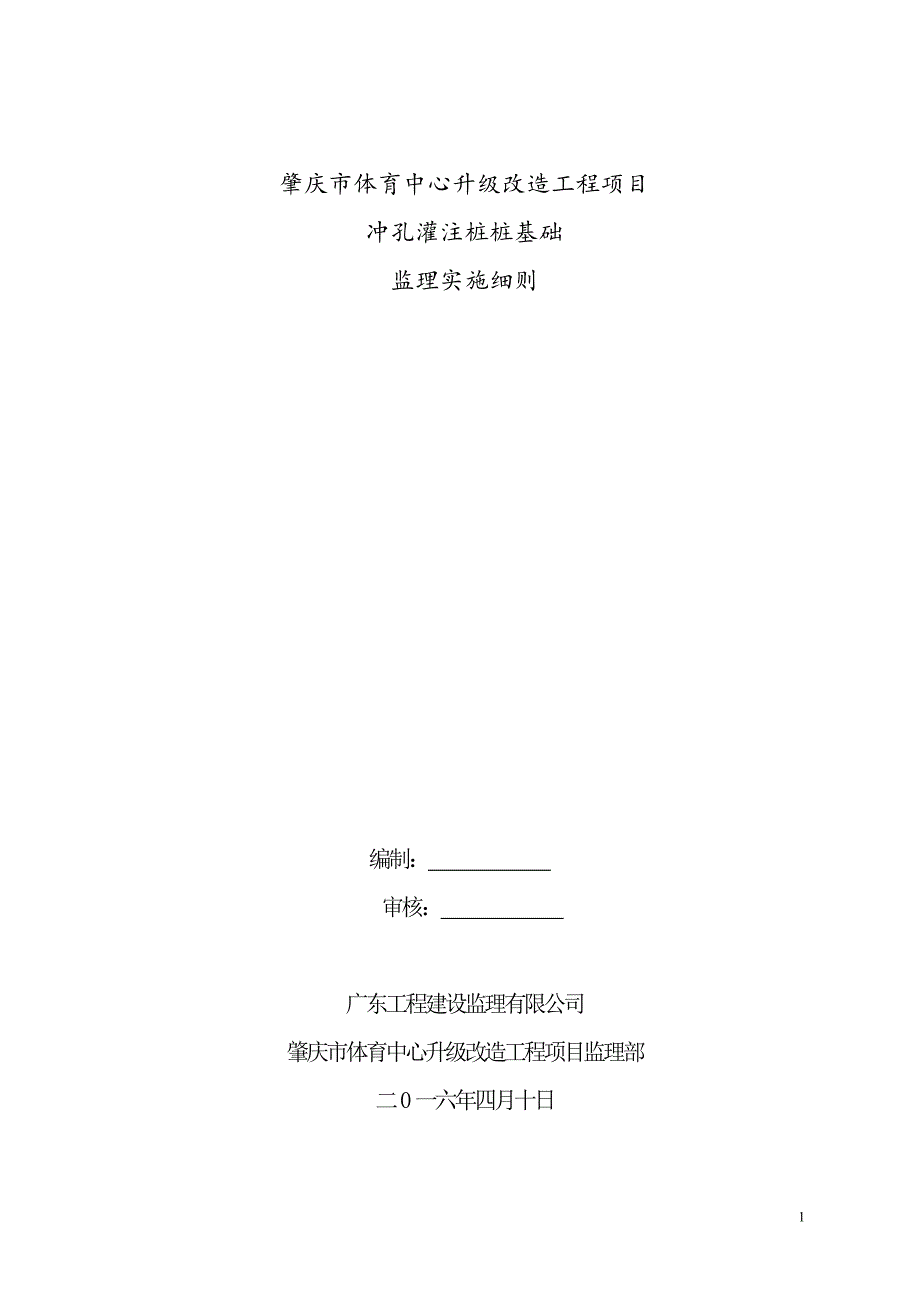

1肇庆市体育中心升级改造工程项目冲孔灌注桩桩基础监理实施细则编 制 ： 审 核 ： 广 东 工 程 建 设 监 理 有 限 公 司肇 庆 市 体 育 中 心 升 级 改 造工 程 项 目 监 理 部二 0一 六 年 四 月 十 日2钻（冲）孔灌注桩的质量控制一、工程概况工程名称：肇庆市体育中心升级改造工程项目建设地点：肇庆市端州区西江北路肇庆市体育中心使用单位：肇庆市体育中心管理处建设单位：肇庆市代建项目管理局监理单位: 广东工程建设监理有限公司设计单位：广东省建筑设计研究院施工单位:中建钢构有限公司肇庆市体育中心升级改造项目位于端州区西江北路体育中心内，为举办2018 年广东省第十五届运动会进行原建筑的升级改造，改造场地面积 200000㎡，改造的建筑面积 49347㎡主要包括体育场、体育馆、光彩游泳场、综合训练馆、场馆新增连廊及配套工程的钢结构工程等本工程部分加固工程的桩基础采用钻（冲）孔灌注桩，为摩擦端承型桩，桩径 D0.8,1.0 米共 2 种 ，桩净长 H 约 12-20 米单桩竖向承载力特征值 2000（kN)，持力层为进微风化石灰层 2 米。
冲孔桩共 46 条,其中桩径 1.0 米的有 36 条分部在体育场;桩径 0.8 米的有 10条，6 条分布在在游泳场，4 条分布在连廊二、适用的主要规程、规范、标准1． 《建筑地基基础设计规范》 （GB50007） ；2． 《混凝土结构设计规范》 （GB50010） ；3． 《建筑抗震设计规范》 （GB50011） ；4． 《建筑桩基技术规范》 （JGJ94） ；5． 《地基与基础工程施工及验收规范》 （GB50202） ；6． 《混凝土结构工程施工及验收规范》 （GB50204） ；7． 《基桩高应变动力检测规程》 （JGJ106） 8. 《建筑桩基检测技术规范》 （JGJ106）三、监理控制的目标值、控制要点及方法3监理工作流程质量控制点序号 质量控制点 检验方法1 桩心定位 复核2 泥浆制备、泥浆循环 目测、比重计、粘度计3 第一次清孔 绳尺、直尺、吊锤、比重计4 钢筋笼入孔安装 目测、尺量5 第二次清孔及孔底沉渣清除 绳尺、吊锤、比重计6 灌注水下砼第一斗砼量 绳尺、计量检查7 灌注水下砼最后一斗砼量 绳尺、计量检查工程质量过程控制要点（一）事前控制1、组织设计交底和图纸会审、熟悉地质勘探资料。
事先对单桩成孔过程中可能穿越的地层及土质岩性、持力层顶面标高有初步了解，以便在成孔过程中进行有效控制审查施工方案 施工设备符合性检查； 材料检验、试验； 场地平整检查； 地下管线及其它障碍物调查及处置； 成孔试验；检查施工准备工作审批开工报告建筑轴线及桩位定位复核灌注桩施工过程监督桩身质量检验单桩承载力检验验 收1、 开孔检查监督；2、 泥浆制备及成孔监督；3、 材料抽检；4、 钢筋笼制作质量检查；5、 第一次清孔检查；6、 钢筋笼安装监督检查；7、 第二次清孔及桩端沉渣厚度检查；8、 灌注水下砼过程监督；1、 开孔检查监督；2、 成孔过程监督；3、 材料抽检；4、 钢筋笼制作质量检查；5、 清孔、桩底扩径及虚土检查；6、 钢筋笼安装监督检查；7、 桩底虚土厚度检查；8、 浇灌砼监督；泥浆护壁成孔 干作业成孔42、审查施工组织设计和灌注桩专项施工方案灌注桩施工方案审查内容包括：施工机械选择；泥浆配制方案及施工工艺流程；总平面布置及施工顺序；钢筋笼制作及吊装方法；孔口护口方法；清孔方法及孔底沉渣厚度检测方法；灌注水下砼施工方案及机械选择、各作业步骤的质量控制及相应的检测方法；水下砼技术参数；深度超过 30 米的泥浆护壁灌注桩，应采用“反循环法”成孔；在密实的粘土层中钻进，可采用清水护壁成孔。
3、施工机械进场后，对其进行完好性及其与施工工艺的符合性进行审查4、桩基施工技术人员、特种作业工人资质审查二）事中控制1、建筑轴线定位及桩心定位复测2、正式成孔施工开工前，确认地下管线调查清楚，并已作好相应处置3、原材料及商品砼质量检查、检验及抽检4、在地质条件复杂的地段进行深孔钻进施工，应先进行“试成孔” ，以检验设备和施工工艺的合适性对于泥浆护壁成孔，通过“试成孔”检验泥浆的护壁效果和携渣能力5、孔口护筒制作和安装护筒应高出地面不小于 20cm，并采取措施避免“冲浪效应” ；设置必要的孔口安全保护设施6、钻孔（或冲孔）机械就位、对中、调平、稳固检查7、钻孔（冲孔）成孔过程监督控制桩位偏中，桩孔直径和桩的垂直度偏差不大于规范的限值对于泥浆护壁成孔，控制泥浆面高出地下水位不少于 1.0 米；（当土层有承压水时，应高出地下水位不少于 2.0 米）检查泥浆循环状况，检查泥浆比重和粘度变化，保持泥浆良好的护壁效果和携渣能力对于干作业成孔，重点监督桩孔穿过软弱土层时的处理方法及处理效果，确保软弱土层段孔壁的稳定，防止塌孔或缩颈8、监督钢筋笼制作和安装的质量钢筋笼制作除要符合设计要求以外，尚应满足起吊时的刚性要求，防止吊装时5发生太大的变形和安装落位后留下残余变形；钢筋笼吊装入孔，应对准孔位，徐徐下落，防止碰撞孔壁。
钢筋笼在桩孔内位置居中，周边各向保护层偏差符合规范要求；检查钢筋笼的长度是否贯穿桩长全身、桩顶钢筋予留长度是否满足与承台连接的锚固长度要求9、对清孔进行监督、检查和验收清孔应进行二次第一次清孔在安装钢筋笼前进行第二次清孔在安装钢筋笼后和浇灌砼前进行第二次清孔后进行成孔质量验收， 检查泥浆比重和孔底沉渣厚度10、第二次清孔完成并经验收合格后，应紧接进行桩孔浇灌砼施工如间隔时间超过 4 小时应重新清孔和验孔11、桩身浇灌砼质量控制：干孔--砼具有良好和易性、坍落度控制在 5~7cm；孔内安装吊筒，控制砼自由下落高度不超过 2m；分层下料、分层振捣，保证砼的密实度；砼下料振捣过程中，防止孔壁土体塌落，发生小块落土应清除如发生大块坍塌，说明孔壁稳定性差，应进行固壁处理处理方法是局部支护或安装护壁套筒，对其操作过程进行旁站监理；控制桩顶标高泥浆护壁桩孔--采用水下灌注砼施工方法砼具有良好和易性及保持性，坍落度控制在 18~20cm；导管接头具有良好密封性，且装拆方便快捷；第一次砼连续下料量应经过计算、控制导管下口埋入砼的深度不小于 4 米；以后保持灌注水下砼全过程导管下口埋入砼深度不小于 1.5 米；最后一次砼量应控制砼面高出桩顶设计标高不少于 0.50 米（基础施工时凿除这 0.5 米高的桩顶浮浆） 。
12、同一根桩砼浇灌必须连续施工，一次完成13、对于扩底灌注桩，控制扩大头的直径和高度尺寸符合设计要求当为泥浆护壁成孔时，控制扩大头尺寸方法是，在扩底和反循环换浆前，在地面测量扩底钻头的钻杆行程与扩底直径的比例关系，通过对相对行程的控制来保证扩大头直径；通过对绝对行程的控制来保证扩大头的高度尺寸6（三）事后控制：1、按设计要求对灌注桩作静压载荷试验和桩身完整性质量检验；对成桩进行质量评定2、对检验不合格的桩，应会同设计院、勘察公司、施工单位、业主五方共同研究处理办法，确保桩基础设计要求的质量标准3、及时整理施工记录、检验记录、验收记录，并归档备查，以备交工工程质量检验及验收灌注桩的垂直度和桩位偏差，应符合《建筑土地基基础工程施工质量验收规范》（GB50202-2002）表 5.1.4 规定：（见下页）灌注桩的平面位置和垂直度的允许偏差桩位允许偏差（mm）序号 成孔方法桩径允许偏差（mm）垂直度允许偏差（%）1~3 根、单排桩基垂直于中心线方向和群桩基础的边桩条形桩基沿中心线方向和群桩基础的中间桩D≤1000MM ±50 D/6，且 不大于 100 D/4，且 不大于 1501 泥浆护壁钻孔桩D1000MM -20 1 检查每根桩的实际灌注量一般项目9 桩顶标高 mm +30-50 水准仪，需扣除桩顶浮浆层及劣质桩体8设计要求进行。
4、按检验的结果，并结合施工过程中的施工记录，对桩基施工质量进行评定旁站监理序号 关键工序名称 监理重点 检查方法1 泥浆护壁成孔全过程泥浆护壁效果；成孔直径、深度垂直度；清孔及孔底清渣；钢筋笼制作安装；目测、比重计、粘度计、绳尺、吊锤、直尺2 灌注水下砼全过程 第一斗最少砼量控制；导管埋入砼面以下深度控制；单桩连续浇灌；目测，计量检查四、安全保护控制要点及控制办法1、监督和督促施工单位建立安全保证体系，贯彻“三级安全教育” ，强化班前安全教育活动；机械设备操作工和电工持证上网2、现成孔施工阶段是安全事故多发时间段，加强施工现场巡视，防止发生诸如人员坠孔、机械伤人、电缆破损触电伤人等事故3、 现场悬挂安全警示标语和标志，进行安全警示 加强总平面管理，实行文明施工加强现场防滑、防触、漏电安全措施；机械用电缆无破损并应架空；监督孔口安全防护，无人作业时孔口应进行围栏；孔口出渣（或出土）应及时运出场外9钻孔灌注桩安全技术交底GDAQ330118-施工单位： 工程名称 分部分项工 程 工种 一、进入施工现场必须遵守安全操作规程和安全生产纪律，特种作业人员必须持证上岗。
二、进入施工场地必须戴好安全帽，高空作业必须系好安全带三、施工前必须对机械设备进行检查、维修、保养施工所用电缆线必须认真检查，确认安全后方可使用四、应检查钢丝绳是否牢固，卷扬系统保护罩是否安装完好，严禁带病作业五、场区生产用电设备需派专人管理，无关人员严禁乱动电气设备，操作人员上岗前应对设备进行认真细致的检查，下班时应关闭现场电气闸刀六、混凝土灌注、吊车升降必须有专人指挥，不得各行其是，所有带电设备移动前须切断电源，严禁违章操作及无证上岗七、吊车臂下严禁站人，严禁酒后作业八、起动电压降不超过额定电压的 10%，否则应加大导线截面九、电机的绝缘电阻不得小于 0.5MΩ，达不到要求时，可进行烘干十、钻杆的偏斜度不得超过全长的 1%，10m 以上的钻杆，不得在地面接好后一次吊装，以防过重造成弯曲变形十一、钻机应放置平稳、坚实，如汽车式钻机，应打好支腿架起轮胎十二、起动后，应将操纵杆置空档位置，空转运行，经检查确认无误后再进行作业十三、钻机应安装钻深限位报警装置，当钻机发出下钻限位报警信号时，应停钻，将钻杆稍稍提升，待解除报警信号后，再继续下钻十四、钻孔时，如遇卡钻，应立即切断电源，在没查清原因之前，不得强行起动。
十五、作业时，发生机架摇晃、移动、偏斜等，应立即停钻，查明原因，处理后再行作业十六、作业中，设专人负责监护电缆如遇停电，应将各控制器放置零位，切断电源，将钻头接触地面十七、孔径达到要求时，应停止扩削，使管内存土全部输送到地面即可停钻，成孔后，必须将孔口加盖保护十八、钻孔时，严禁用手清除螺旋叶片上的泥土，发现紧固螺栓松动时，应停机及时处理十九、作业后，清除叶片上泥土，将钻头下降至地面，各操纵杆置于空档，切断电源二十、现场补充交底内容：交底人签字： 日 期： 。
