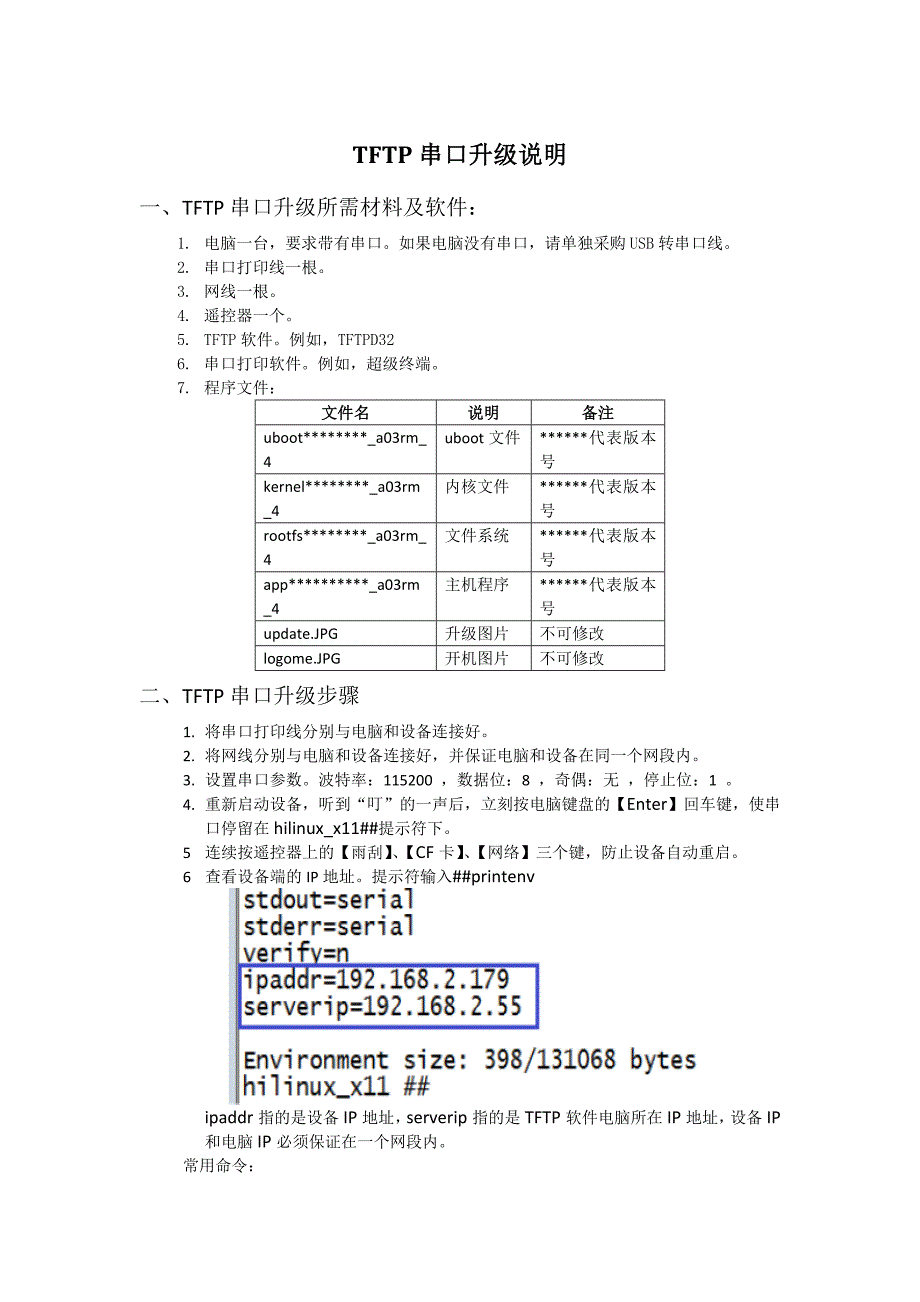

TFTP串口升级说明一、TFTP串口升级所需材料及软件：1. 电脑一台，要求带有串口如果电脑没有串口，请单独采购USB转串口线2. 串口打印线一根3. 网线一根4. 遥控器一个5. TFTP软件例如，TFTPD326. 串口打印软件例如，超级终端7. 程序文件：文件名说明备注uboot********_a03rm_4uboot文件******代表版本号kernel********_a03rm_4内核文件******代表版本号rootfs********_a03rm_4文件系统******代表版本号app**********_a03rm_4主机程序******代表版本号update.JPG升级图片不可修改logome.JPG开机图片不可修改二、TFTP串口升级步骤1. 将串口打印线分别与电脑和设备连接好2. 将网线分别与电脑和设备连接好，并保证电脑和设备在同一个网段内3. 设置串口参数波特率：115200 ，数据位：8 ，奇偶：无 ，停止位：1 4. 重新启动设备，听到“叮”的一声后，立刻按电脑键盘的【Enter】回车键，使串口停留在hilinux_x11##提示符下5 连续按遥控器上的【雨刮】、【CF卡】、【网络】三个键，防止设备自动重启。
6 查看设备端的IP地址提示符输入##printenv ipaddr指的是设备IP地址，serverip指的是TFTP软件电脑所在IP地址，设备IP和电脑IP必须保证在一个网段内常用命令：命令说明##setenv ipaddr 设备IP地址设置设备的IP地址setenv serverip tftp服务器IP地址设置TFTP服务器IP地址saveenv保存环境变量printenv显示环境变量reset重启设备protect off all关闭写保护7 检查电脑和设备是否在同一个网段内在命令提示符下输入##ping TFTP服务器IP地址显示is alive表示设备同电脑连通，如果显示is not alive表示设备同电脑没有联通注意：电脑上的一些防火墙和杀毒软件可能会导致不能正常连通8 运行TFTP软件9 升级uboot、kernel、rootfs、app软件9.1 升级uboot##protect off all##erase 0x34000000 +0x80000##tftp 0x34000000 uboot1G_T111021_a03rm_4##tftp 0x34040000 update.JPG##tftp 0x34060000 logome.JPG9.2 升级kernel##erase 0x34080000 +0x100000##tftp 0x34080000 kernel_T111521_a03rm_49.3 升级rootfs##erase 0x34180000 +0x600000##tftp 0x34180000 rootfs_T111521_a03rm_49.4 升级app##erase 0x34780000 +0x800000##tftp 0x34780000 app_T010791_a03rm_410 重启设备。
reset11 使用U盘升级最新主机程序附件一：串口打印线图纸图表 1 串口打印线图纸附件二：遥控器。
