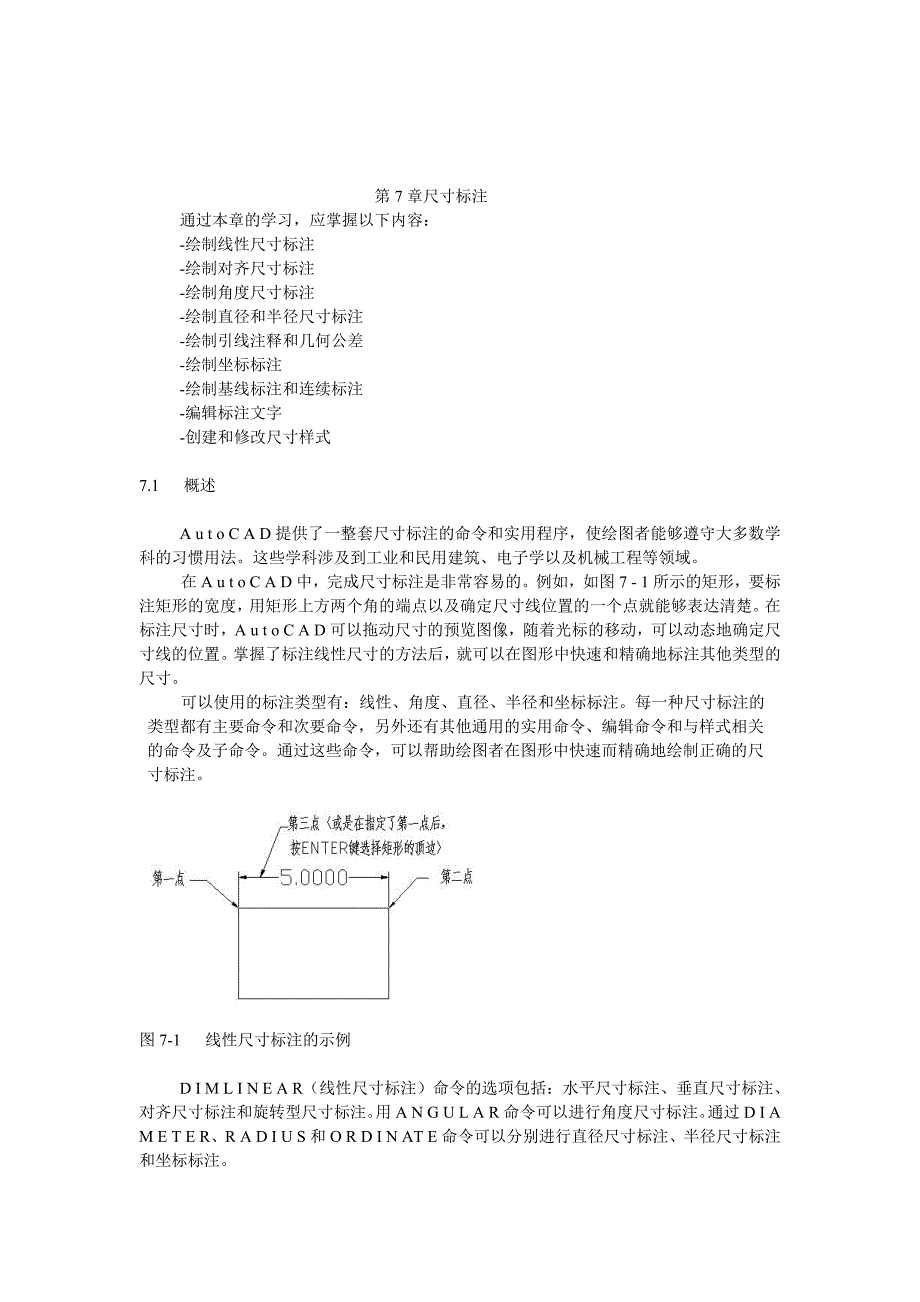

《AUTOCAD学习资料》第7章尺寸标注_第1页
1/35

第7章尺寸标注 通过本章的学习,应掌握以下内容: -绘制线性尺寸标注 -绘制对齐尺寸标注 -绘制角度尺寸标注 -绘制直径和半径尺寸标注 -绘制引线注释和几何公差 -绘制坐标标注 -绘制基线标注和连续标注 -编辑标注文字 -创建和修改尺寸样式7.1 概述 A u t o C A D提供了一整套尺寸标注的命令和实用程序,使绘图者能够遵守大多数学科的习惯用法这些学科涉及到工业和民用建筑、电子学以及机械工程等领域在A u t o C A D中,完成尺寸标注是非常容易的例如,如图7 - 1所示的矩形,要标注矩形的宽度,用矩形上方两个角的端点以及确定尺寸线位置的一个点就能够表达清楚在标注尺寸时,A u t o C A D可以拖动尺寸的预览图像,随着光标的移动,可以动态地确定尺寸线的位置掌握了标注线性尺寸的方法后,就可以在图形中快速和精确地标注其他类型的尺寸可以使用的标注类型有:线性、角度、直径、半径和坐标标注每一种尺寸标注的 类型都有主要命令和次要命令,另外还有其他通用的实用命令、编辑命令和与样式相关 的命令及子命令。

通过这些命令,可以帮助绘图者在图形中快速而精确地绘制正确的尺 寸标注图7-1 线性尺寸标注的示例 D I M L I N E A R(线性尺寸标注)命令的选项包括:水平尺寸标注、垂直尺寸标注、对齐尺寸标注和旋转型尺寸标注用A N G U L A R命令可以进行角度尺寸标注通过D I A M E T E R、R A D I U S和O R D I N AT E命令可以分别进行直径尺寸标注、半径尺寸标注和坐标标注 A u t o C A D提供了大约6 0个与尺寸标注有关的系统变量这些系统变量的名称大多以“D I M”打头这些系统变量用于定义尺寸界线与标注对象上的点的间隙或者控制是否抑制或显示尺寸界线可以将这些设置好的系统变量命名并保存在标注样式中,以便在将来的绘图过程中,根据需要随时调用附录B列出了可使用的尺寸标注系统变量在“标注样式管理器”对话框的“修改标注样式”选项中,可以修改这些标注系统变量的设置例如,“修改标注样式”对话框“直线和箭头”选项卡中的“起点偏移量”文本窗口中的数字,可以确定系统变量D I M E X O的值有关尺寸标注变量的详细介绍,请参见本章7 . 6节。

尺寸标注的方法有:替代、圆心标记、引线、基线、连续和以特征控制框添加公差等 尺寸标注的编辑命令选项有:缺省位置、新建、倾斜、编辑标注文字和旋转等7.2 标注术语 下面是组成A u t o C A D尺寸标注的不同部分的术语图7 - 2所示为一个典型的尺寸标注的不同组成元素 图7-2 一个尺寸标注样式中的不同组成元素 1. 尺寸线 从被测对象上偏移得到的线为尺寸线,表示标注的范围尺寸线(有时,尺寸线所在的测量区域空间太小不足以放置标注文字时,尺寸线通常被分割成两段,分别绘制在尺寸界线的外部)表示测量的方向和被测距离的长度如果所标注的尺寸是一个对象中的两条平行线或者两个对象间的平行线,那么,可以不引出尺寸界线而直接在两平行线间绘制尺寸线尺寸线的末端通常带有标记,如箭头或者小斜线对于角度标注,尺寸线是一段圆弧 2. 箭头 箭头显示在尺寸线的末端,用于确定测量开始和结束位置A u t o C A D还提供了多种符号可供选择,包括建筑标记、小斜线箭头、点和斜杠,也可以创建自定义符号 3. 尺寸界线 当从被标注的对象上偏移一段距离绘制尺寸线时,尺寸界线(通常指的是可见的线)表示了这段偏移距离。

除非调用“倾斜”选项,否则尺寸界线一般要垂直于尺寸线 4. 标注文字 标注文字由用于表示测量值和标注类型的数字、词汇、参数和特殊符号组成除非在标准标注样式中修改了文字样式,否则数字/符号的格式为十进制这一设置与默认的线型和角度的单位设置一致,而标注文字样式通常与当前的文字样式一致 5. 引线 引线是标注文字上的一点到要标注直径或半径尺寸的圆或圆弧的射线,引线通常用于注释 6. 圆心标记 圆心标记可以是一个标记,也可以是一组相交于圆心的中心线,作用是标记出圆或圆弧的圆心7.3 关联/非关联尺寸标注 A u t o C A D中的尺寸标注,根据系统变量D I M A S O的设置,可以绘制为具有关联性或不具有关联性 1. 关联性 如果要绘制具有关联性的尺寸,必须将尺寸标注系统变量D I M A S O的值设置为“开”,这样组成尺寸标注的各个独立部分,将会变成一个单一的关联的尺寸标注在这种情况下,如果要修改这个具有关联性的尺寸标注,只要选择了其中的任何一个标注元素,那么这个尺寸标注的所有组成元素都将亮显,并且所有标注元素都会被修改。

这与对待块参照中的对象十分相似除了原来的可见部分外,A u t o C A D还将在标注对象的测量点上绘制点对象这样,如果对矩形的宽标注了关联性的尺寸,那么,拉伸该矩形时,标注尺寸也同时被拉伸,并且标注文字将根据拉伸长度的变化而改变 2. 非关联性 如果要绘制具有非关联性的尺寸,须将尺寸标注系统变量D I M A S O的值设置为“关”,这样组成标注尺寸的各标注元素就是相互独立的对象如果要修改其中的一个标注元素,那么也只有这一个元素被修改 注意通过执行E X P L O D E命令,可将一个具有关联性的尺寸转换成非关联性的尺寸 一旦这个具有关联性的尺寸被分解,那么这些被分解的标注元素就不可能再重新组合成一个具有关联性的尺寸标注(如果可能,除非用U N D O命令取消E X P L O D E命令) 另外要注意,在分解一个具有关联性的尺寸标注时,测量时绘制的点(节点)仍作为 点对象保留在图形中7.4 尺寸标注命令 在A u t o C A D中,调用尺寸标注命令有三种常用的方法,下面就以D I M A L I G N E D命令为例,说明如何调用尺寸标注命令: -在“命令:”提示下,输入D I M A L I G N E D(或者其他的尺寸标注命令)。

-从“标注”工具栏(如图7 - 3所示)中,选择“对齐标注”图标 -从“标注”下拉菜单(如图7 - 4所示)中,选择“对齐”命令 图7-3 从“标注”工具栏中选择“对齐标注”命令 图7-4 从“标注”下拉菜单中选择“对齐”命令7.4.1 线性标注 1. DIMLINEAR命令功能 该命令用于标注水平方向和垂直方向的尺寸 2. 调用方法 命令行:D I M L I N E A R 菜单:标注→线性 工具栏:在“标注”工具栏中(如图7 - 5所示)选择“线性标注”命令图标 图7-5 从“标注”工具栏中调用“线性标注”命令 A u t o C A D提示如下: 命令:DIMLINEAR(回车) 指定第一条尺寸界线起点或<选择对象>:(指定一个点) A u t o C A D用它作为第一条尺寸界线的开始点(原点)这个点可以是一条直线的端点、多个对象的交点、圆的圆心或者文本对象的插入点,此外还可以在对象上任意指定一点。

A u t o C A D在对象和尺寸界线之间留出了一个间隙,这个间隙的值等于由尺寸标注系统变量D I M E X O设置的值,并且可以在任何时候修改这个间隙值在确定了第一条尺寸界线的起点后,A u t o C A D将提示: 指定第二条尺寸界线起点:(确定第二条尺寸界线的开始点) 3. 各选项含义 (1) 动态的水平/垂直标注:分别用两个点响应D I M L I N E A R命令的提示后,动态的水平方向/垂直方向标注是D I M L I N E A R命令的下一个选项如果指定的两个点在同一水平线上,上下移动光标就会看到一个预览的尺寸标注图像,并且A u o t C A D假设认为要绘制水平方向的尺寸标注同样地,如果指定的两个点在同一垂直线上,那么A u o t C A D将假设认为要绘制垂直方向的尺寸标注 如果指定的两个点不在同一水平线或者垂直线上,那么A u t o C A D会动态地拖动(在水平线与垂直线之间转换)尺寸标注以确定其合适的位置也就是说,这两个点可以被看作是一个具有长度和宽度的假想矩形的两个对角点在指定了两个点之后,A u t o C A D将提示确定尺寸线的位置。

这时,可以通过移动光标观察预览图像以确定尺寸线的位置如果光标位于假想矩形顶边的上面或底边的下面,则绘制水平方向的尺寸标注如果光标位于假想矩形左边的左侧或右边的右侧,则绘制垂直方向的尺寸标注如果光标在矩形内或者在某一象限外拖动,那么A u t o C A D将保持光标移动前的尺寸标注类型 指定了两条尺寸界线的起点后,A u t o C A D提示如下: 指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]:(确定尺寸线的位置或者单击鼠标右键,出现快捷菜单,选择其中的一个选项) (2) 绘制尺寸线:在确定了两条尺寸界线的起点(或者使用鼠标右键弹出的快捷菜单修改了标注文字或类型)后,指定一点可确定尺寸线通过的位置A u t o C A D在绘制尺寸界线的同时,将标注文字也绘制在尺寸线上如果在两条尺寸界线之间有足够的空间,那么A u t o C A D将把标注文字放置在尺寸线的中间或尺寸线的上方如果,标注文字写在尺寸线中间,那么尺寸线将会被截断,以留出足够的空间标注文字但是,如果两条尺寸界线之间的空间不足以放置尺寸线、箭头和标注文字,那么它们将被绘制在尺寸界线的外边,标注文字将位于第二条尺寸界线的附近。

(3) 修改标注文字:“多行文字( M )”和“文字( T )”选项允许修改系统自动测量的标注文字角度( A )”选项允许修改标注文字的旋转角度当用相应的值响应“文字”和“角度”选项后,A u t o C A D会继续提示确定尺寸线的位置 (4) 修改标注类型:“水平( H )”选项用于绘制水平方向的尺寸标注(甚至在动态拖动转换成垂直方向时,也是如此)同样地,“垂直( V )”选项用于绘制垂直方向的尺寸标注(甚至在动态拖动转换成水平方向时,也是如此) (5) 旋转:“旋转( R )”选项用于绘制既不是水平方向、也不是垂直方向的尺寸标注,而是根据指定的角度绘制尺寸标注该角度不同于对齐标注(见本章对齐标注的相关内容),不需要通过两点来确定角度值,图7 - 6所示为使用旋转尺寸标注的一种情况在本例中,尺寸界线的定义点分别是A点和B点,但是尺寸线的旋转角度由B点到C点连线的角度确定,因此在开始这一组尺寸标注时,首先选择“旋转”选项。
