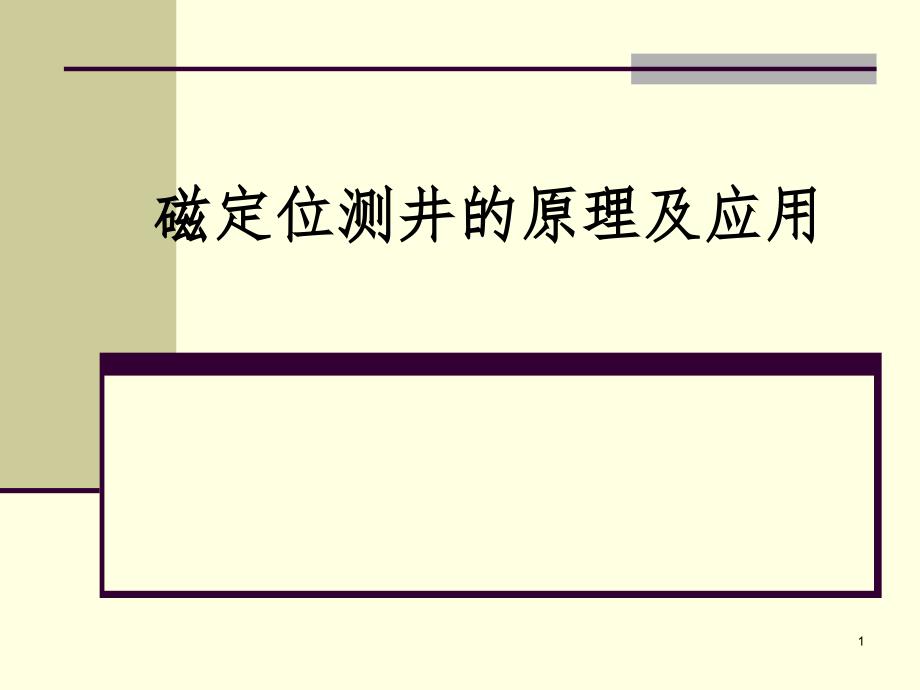

磁定位测井的原理及应用磁定位测井的原理及应用1 目录目录n1、磁定位测井的作用n2、磁定位测井的原理n3、磁定位仪器介绍n4、磁定位测井的施工条件n5、磁定位测井的资料分析2 一、磁定位测井的作用 为检验作业质量，确保井下工具下入深度，利用油管放射性测井仪进行自然伽马磁定位测井测井仪器只需具有自然伽玛和磁定位两个参数即可用自然伽玛确定深度，磁定位测量井下工具的相对位置，从而检验井下工具的下入深度与设计位置的误差，及时调整下井管柱，保证作业质量 3 二、磁定位测井的原理 当仪器沿井筒移动时，由于井筒内油筒管和套管接箍、封隔器、配产器、配水器、导锥等内径和管壁厚度的变化，导致仪器周围介质磁阻的变化从而使测量线圈中的磁力线重新分布，磁通密度发生变化，圈两端产生感应电动势磁通变化率越大，测量线圈中产生的感应电动势就越大 用记录仪器记录改信号随深度的变化曲线，同时利用所测到的自然伽马曲线和原始的地层的自然伽马曲线做对比，就可得到井下工具深度与位置 4 三、磁定位仪器介绍n仪器最大外径 38mmn仪器工作温度范围 150℃n仪器工作压力 ≤70MPan测量参数 套管接箍、自然伽玛、温度、压力﹑流量n压力测量范围 0～70Mpan压力测量精度 ≤0.5﹪n温度测量范围 -30～+150℃n温度测量分辨率 0.05℃n流量测量范围 0～600㎡∕每天n流量测量精度 ≤2.5﹪5 四、磁定位测井的施工条件 井场清洁、平整、无杂物堆放，有足够空间摆放车辆。
6 五、磁定位测井的资料分析7 。
