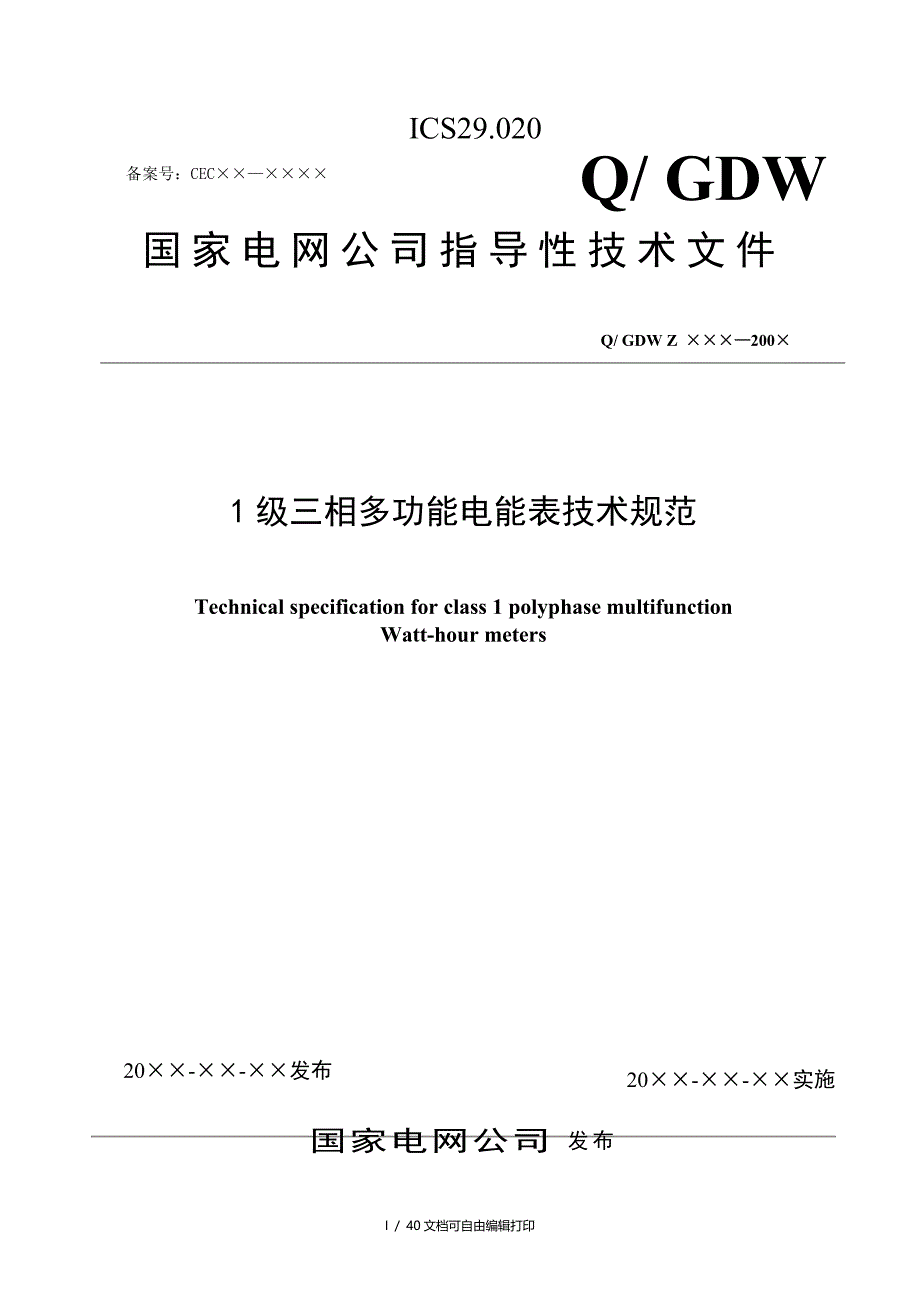

Q/ GDW国家电网公司 发布20××-××-××实施20××-××-××发布1级三相多功能电能表技术规范Technical specification for class 1 polyphase multifunction Watt-hour meters国家电网公司指导性技术文件 ICS29.020备案号：CEC××—×××× Q/ GDW Z ×××—200×备 / 文档可自由编辑打印目 次 前 言 II1总则 12规范性引用文件 13术语和定义 24特殊资质要求 35技术要求 46试验项目及要求 147验收要求 208供货与运行质量保证要求 229售后服务要求 23附录A试验项目明细表 25附录B显示项目表 26附录C电能表招标技术规范专用部分 29前 言本规范根据国家电网公司规范电能表管理工作要求，结合公司系统常年运行管理的经验，参考其他相关电能表标准和规程制定而成本标准明确国家电网公司系统（以下简称“公司系统”）1级三相计量用电子式多功能电能表招标采购的相关要求，包括技术指标、机械性能、适应环境、功能要求、电气性能、抗干扰及可靠性等方面的技术要求、验收要求以及商务、供货、质保、售后服务等。
本标准由国家电网公司营销部计量处提出并负责解释本标准由国家电网公司科技部归口本标准起草单位：中国电力科学研究院、华北电网有限公司、北京电力公司、山东电力公司、江苏电力公司、浙江电力公司、安徽电力公司、吉林电力公司、甘肃电力公司、湖北电力公司、国网电科院、国网信通公司共计13个单位本标准主要起草人：周宗发、杜新纲、宗建华、卢兴远、徐英辉、刘忠、许均、刘国跃、张勇红、张洪明、阳龙、王思彤、刘宣、葛得辉1总则1.1本技术规范适用于国家电网公司系统（以下简称“公司系统”）1级三相计量用多功能电能表的招标采购，它包括技术指标、机械性能、适应环境、功能要求、电气性能、抗干扰及可靠性等方面的技术要求、验收要求以及商务、供货、质保、售后服务等要求1.2 本技术规范提出的是最低限度的技术要求凡本技术规范中未规定，但在相关国家标准、电力行业标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装1.3 如果投标方没有以书面形式对本技术规范的条文提出异议, 则招标方认为投标方提供的设备完全符合本技术规范如有异议, 都应在投标书中以“投标差异表”为标题的专门章节中加以详细描述。
1.4 本技术规范所建议使用的标准如与投标方所执行的标准不一致，投标方应按更严格标准的条文执行或按双方商定的标准执行1.5 本技术规范经招标、投标双方确认后作为订货合同的技术附件, 与合同正文具有同等的法律效力2规范性引用文件下列标准中的条款通过本规范的引用而成为本规范的条款，其最新版本适用于本规范除本规范中规定的技术参数和要求外,其余均应遵循最新版本的国家标准、电力行业标准，这是对设备的最低要求如果投标方有自已的标准或规范,应提供标准号及其有关内容，并经招标方同意后方可采用但原则上采用更高要求的标准GB/T 15284-2002 《多费率电能表 特殊要求》GB/T 17215.323-2008《交流电测量设备 特殊要求》第23部分静止式无功电能表（2级和3级）GB/T 17215.321-2008《交流电测量设备 特殊要求》第21部分静止式有功电能表（1级和2级）GB/T 9092-1998 《费率和负载控制内部时钟》（idt IEC 1038：1990）GB/T 17215.211-2006《交流电测量设备-通用要求 试验和试验条件 》- 第11部分：测量设备GB/T 17215.301-2007 《多功能电能表特殊要求》IEC 62051：2004 《电能计量术语》IEC 62053-21 《1和2级静电式交流有功电能表的特殊要求》IEC 62053-23 《2和3级静电式交流无功电能表的特殊要求》DL/T614-2007 《多功能电能表》DL/T 645-2007 《多功能电能表通信协议》DL/T 566-1995 《电压失压计时器技术条件》JB/T 6214-1992 《仪器仪表可靠性验证试验及测定试验(指数分布)导则》JB/T 50070-2002 《电能表可靠性要求及考核办法》JJG 596-1999 《电子式电能表》《全电子式电能表定型鉴定大纲》《国家电网公司电能表功能规范》《国家电网公司三相电能表型式规范》3术语和定义3.1多功能电能表 由测量单元和数据处理单元等组成，除计量有功/无功电能量外，还具有分时、测量需量等两种以上功能，并能显示、存储和输出数据的电能表。
3.2需量 规定时间内的平均功率3.3需量周期 测量平均功率的连续相等的时间间隔3.4最大需量在规定的时间段内记录的需量的最大值3.5滑差时间 依次递推用来测量最大需量的小于需量周期的时间间隔3.6冻结 存储特定时刻重要数据的操作3.7时段、费率 将一天中的24小时划分成的若干时间区段称之为时段；一般分为尖、峰、平、谷时段与电能消耗时段相对应的计算电费的价格体系称为费率3.8临界电压 电能表能够启动工作的最低电压，此值为参比电压（对宽量程的电能表此值为参比电压下限）的60%3.9失压 在三相(或单相)供电系统中，某相负荷电流大于启动电流，但电压线路的电压低于电能表正常工作电压的78%时，且持续时间大于1分钟，此种工况称为失压 3.10全失压 若三相电压（单相表为单相电压）均低于电能表的临界电压，且负荷电流大于5%额定（基本）电流的工况，称为全失压3.11断相 在三相供电系统中，某相出现电压低于电能表的临界电压，同时负荷电流小于启动电流的工况 3.12失流 在三相供电系统中，三相有电压大于电能表的临界电压，三相电流中任一相或两相小于启动电流，且其他相线负荷电流大于5%额定（基本）电流的工况。
4特殊资质要求4.1投标单位资质要求4.1.1投标人必须是中华人民共和国境内注册的企业法人，并具有在有效期内的企业法人营业执照和税务登记证； 4.1.2投标人企业注册资本金须在×××万元及以上人民币；4.1.3投标企业必须是国家电网公司不信任名单之外的企业，并应有良好的财务状况和商业信誉，具有银行提供的AA级及以上资信证明； 4.1.4投标人必须取得权威机关颁发的ISO9000系列的认证证书或等同的质量保证体系认证证书； 4.1.5投标人必须提供具有和招标产品对应、有效的计量器具生产制造许可证；4.1.6 投标人为同一个人的两个及两个以上法人，母公司、全资子公司及其控股公司，只能有一家参加同一包（或子包）的投标；4.1.7代理国外产品的投标商，必须提供相应的代理及授权证明文件，以证明投标人投标产品的技术服务和售后服务能力，代理产品必须获得有效的国家质检总局的型式批准4.2投标单位投标设备生产能力、供货能力及信誉要求 4.2.1投标单位必须具有生产投标产品所需的生产场地、生产设备、产品及元器件检测设备的能力；4.2.2投标单位对外购原材料、配套元件和外部委托加工及进口散装的部件应具备进行进厂验收所需的检测设备，或由材料供应商提供检测合格证明；4.2.3投标单位投标设备年生产能力达×××万只及以上；4.2.4投标单位投标设备近三年总销售量达×××万只及以上； 4.2.5投标人应充分考虑到本次招标所提交的交货期时最大生产能力，其已承接其他客户的订货和本次若中标后承接的其他订货，不可以大幅度超过自己的饱和生产能力，否则将视为违背商业信用和诚实的原则。
4.2.6投标人应充分预计到：若中标并签订合同，在收到合同规定支付的预付款后，还应具备充足的资金，确保本次中标设备所需设备、材料的生产供货按合同规定顺利进行任何因资金问题造成推迟供货和其他履约缺陷，投标人不可推卸合同规定其应负的责任 4.2.7近××年投标人在国内设备/材料招投标活动、供货合同履行、售后服务等方面，无严重不良纪录,未受到国家电网公司或各省级电力公司公开通报批评;投标人无涉及商业贿赂等相关违规、违纪、违法行为4.3投标设备入网技术条件、运行质量要求4.3.1国内、合资企业生产的投标产品应出具由国家电网计量中心出具的有效期内的全性能试验报告（含通信测试）；4.3.2投标单位所投标设备或同类产品应运行稳定可靠，宜具有在公司系统××年及以上的运行业绩，且未发生因质量问题而引起的退换货或投诉事件，未因该产品原因出现过事故(出现过事故，但已采取了有效的整改措施及善后处理，并得到验证的情况，需提供文件证明)；4.3.3所投标产品应有××个以上省级电力公司运行记录（附运行证明材料）5技术要求5.1规格要求5.1.1参比电压：参比电压：3×220/380V5.1.2参比电流：基本电流为1.5A、5A、10A、20A，过载倍数宜在基本电流的4倍及以上。
5.1.3参比频率：50Hz5.1.4脉冲常数： 常用电流规格对应的电能表脉冲常数推荐如下： 基本电流为1.5A时，脉冲常数为6400imp/kWh基本电流为5 A时，脉冲常数为1600imp/kWh基本电流为10A时，脉冲常数为800imp/kWh基本电流为20A时，脉冲常数为 400imp/kWh5.2机械及结构要求电能表机械和结构要求除符合《国家电网公司三相电能表型式规范》的相关标准外，还需满足以下要求5.2.1 通用要求电能表的设计和结构应能保证在额定条件下使用时不引起任何危险尤其保证：防电击的人身安全；防过高温影响的人身安全；防火焰蔓延的安全；防固体异物、灰尘及水的保护易受腐蚀的所有部件在正常条件下应予以有效防护任一保护层在正常工作条件下不应由于一般的操作而引起损坏，也不应由于在空气中暴露而受损电能表应有足够的机械强度，并能承受在正常工作条件下可能出现的高温和低温部件应可靠地紧固并确保免于松动电气接线应防止断路，包括在本技术规范规定的某过载条件下电能表结构应使由于布线、螺钉等偶然松动引起的带电部位与可触及导电部件之间绝缘短路的危险最小电能表应能耐阳光照射5.2.2 表壳表壳应具有阻燃、密封、防尘、防潮、防水性能，并有一定的强度，由能抗变形、腐蚀、老化的阻燃、环保材料制成。
表壳必须能实施封印，前后有螺丝固定只有破坏封印才能打开前后螺丝触及表内部件表壳悬挂点应采用镀锌铁或不锈钢构件表壳的结构和装配应能保证在出现非永久性变形时不妨碍电能表正常工作表壳的全部或部分是金属材料时，应装有保护接地端，采用延伸型或嵌入型底座，采用II类防护绝缘包封5.2.2.1 表盖表盖由能抗变形、抗腐蚀、抗老化的阻燃、环保材料制成，应密封防尘并有一定的强度，上紧螺丝后，不应有变形现象表盖的透明窗口应采用透明度好的材料（不应使用回收料），透明窗口与上盖应无缝紧密结合5.2.2.2 端子盖、接线端子、端子座、螺钉、底壳电能表应有独立可封印的端子盖端子座应有足够的绝缘性能和机械强度 导线同接线端子的固定方式应确保充分的和持久的接触，以免松动和发热。
