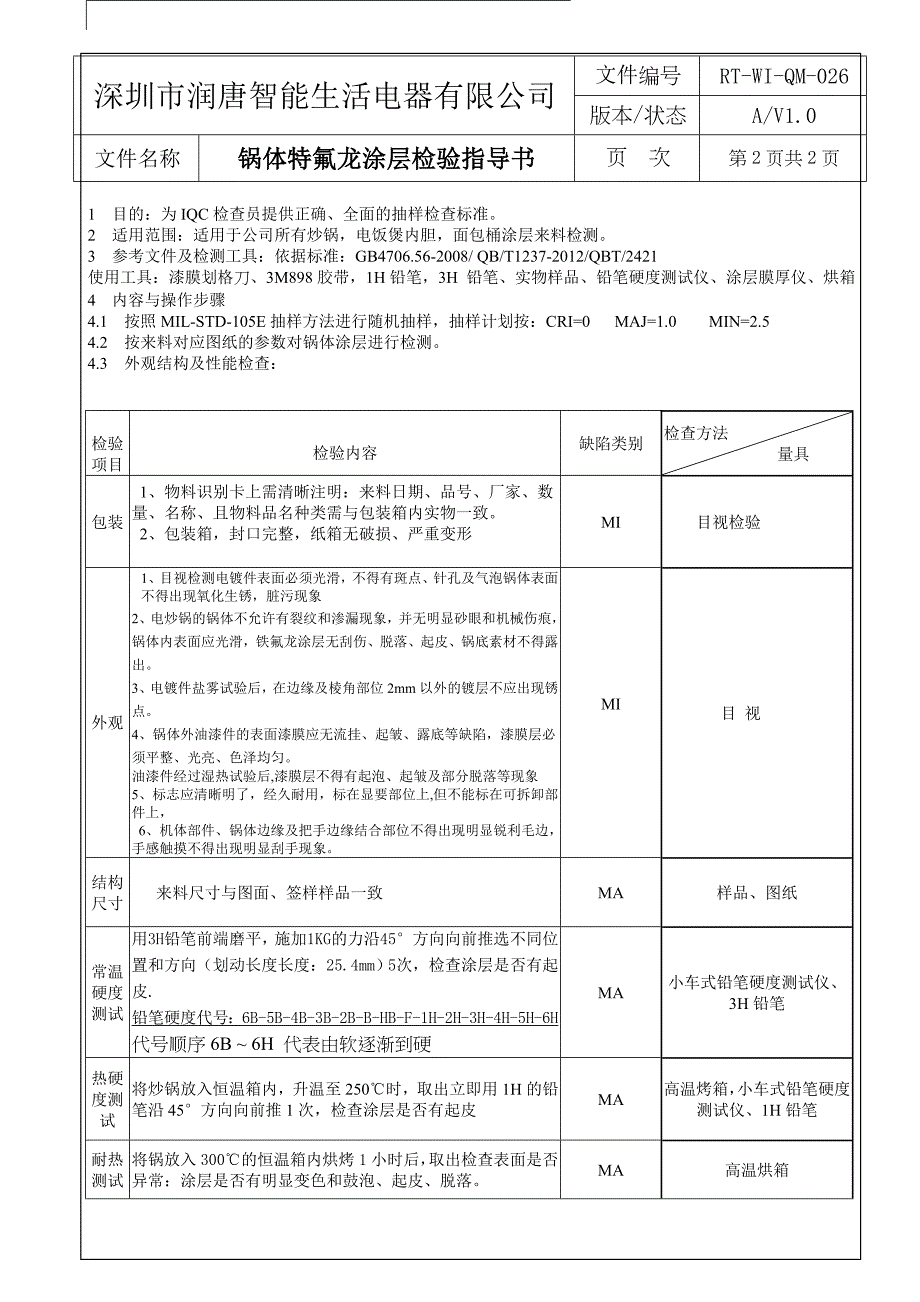

文件编号RT-WI-QM-026深圳市润唐智能生活电器有限公司版本/状态A/V1.0文件名称锅体特氟龙涂层检验指导书锅体特氟龙涂层检验指导书页 次第 2 页共 2 页1 目的：为 IQC 检查员提供正确、全面的抽样检查标准 2 适用范围：适用于公司所有炒锅，电饭煲内胆，面包桶涂层来料检测 3 参考文件及检测工具：依据标准：GB4706.56-2008/ QB/T1237-2012/QBT/2421 使用工具：漆膜划格刀、3M898 胶带，1H 铅笔，3H 铅笔、实物样品、铅笔硬度测试仪、涂层膜厚仪、烘 箱 4 内容与操作步骤 4.1 按照 MIL-STD-105E 抽样方法进行随机抽样，抽样计划按：CRI=0 MAJ=1.0 MIN=2.5 4.2 按来料对应图纸的参数对锅体涂层进行检测 4.3 外观结构及性能检查：检验 项目 检验内容缺陷类别检查方法量具包装1、物料识别卡上需清晰注明：来料日期、品号、厂家、数 量、名称、且物料品名种类需与包装箱内实物一致 2、包装箱，封口完整，纸箱无破损、严重变形MI 目视检验外观1、目视检测电镀件表面必须光滑，不得有斑点、针孔及气泡锅体表 面不得出现氧化生锈，脏污现象2、电炒锅的锅体不允许有裂纹和渗漏现象，并无明显砂眼和机械伤痕，锅体内表面应光滑，铁氟龙涂层无刮伤、脱落、起皮、锅底素材不得露出。
3、电镀件盐雾试验后，在边缘及棱角部位 2mm 以外的镀层不应出现锈点4、锅体外油漆件的表面漆膜应无流挂、起皱、露底等缺陷，漆膜层必须平整、光亮、色泽均匀 油漆件经过湿热试验后,漆膜层不得有起泡、起皱及部分脱落等现象 5、标志应清晰明了，经久耐用，标在显要部位上,但不能标在可拆卸 部件上，6、机体部件、锅体边缘及把手边缘结合部位不得出现明显锐利毛边， 手感触摸不得出现明显刮手现象MI目 视结构 尺寸来料尺寸与图面、签样样品一致MA样品、图纸常温 硬度 测试用3H铅笔前端磨平，施加1KG的力沿45°方向向前推选不同位置和方向（划动长度长度：25.4mm）5次，检查涂层是否有起皮.铅笔硬度代号：6B-5B-4B-3B-2B-B-HB-F-1H-2H-3H-4H-5H-6H 代号顺序 6B ~ 6H 代表由软逐渐到硬MA小车式铅笔硬度测试仪、 3H 铅笔热硬 度测 试将炒锅放入恒温箱内，升温至 250℃时，取出立即用 1H 的 铅笔沿 45°方向向前推 1 次，检查涂层是否有起皮MA高温烤箱，小车式铅笔硬 度测试仪、1H 铅笔耐热 测试将锅放入 300℃的恒温箱内烘烤 1 小时后，取出检查表面是 否异常：涂层是否有明显变色和鼓泡、起皮、脱落。
MA高温烘箱文件编号RT-WI-QM-026深圳市润唐智能生活电器有限公司版本/状态A/V1.0文件名称锅体特氟龙涂层检验指导书锅体特氟龙涂层检验指导书页 次第 2 页共 2 页百格煮水测试用漆膜划格刀划格（划 100 个方格，每个方格面积1*1M㎡）后，在锅体内加入 1/4 额定容积的水，并使水沸腾 15 分钟，然后将锅体冷却 15min 用纸巾搽净涂层的水，用 3M-898 胶带粘拉 5 次，被粘去涂层的网格数量不得超过全部网格的 5%MA漆膜划格刀耐磨测试在厨具磨损试验机上安装触动片，增加 5N 负荷，以每分钟60 回的频率在铁氟龙喷涂表面滑动 20000 次（往返 1 次为一回，滑动距离为 100mm）, 铁氟龙喷层不得起皮，锅底素材不得露出 （动触片材质：尼龙 66，硬度 HRR120）MA厨具磨损试验机干烧测试普通型电炒锅在额定电压下干烧，将功率调至最高档功率、电炒锅锅底中央的温度不得高于200℃连续工作8H 后油漆件、铭牌、涂层、指示灯罩等到各外露金属件不得有起泡、脱落现象检查电热管封口应完好，封口绝缘材料不得有焦化或外流现象（针对首批和量试机性能验证测试 ,在打开锅盖或盖上锅盖最不利的情况下测试）（适用于整机验证，新产品来料打样确认， ；产品量试，性能确认配套测试） 。
MA对应整机配套测试炒菜测试按照万用锅实际功能，按炒青菜，炒坚果类，和炒贝 壳类食材，对锅体涂层影响的不同等级，分别验证样机涂 层影响程度，记录实际使用效果，和涂层状态（是否粘锅， 是否脱落等） 测试方法：1、煮水测试 10 分钟 2、炒青菜测试 10 次 3、炸炒坚果（花生、黄豆，豌豆等）2 次 4、炒贝壳类食材（田螺、扇贝，龙虾等）1 次备注：以测试步骤 1 到 4 操作完成为一个循环如此反复测试 150 个循环，涂层不得露底脱落 （适用于整机验证，新产品来料打样确认， ；产品量试，配套测试MA整机配套测试防粘性测试将锅体放置在 150±10℃的恒温烘箱内1h 后却出，迅速将1只生鸡蛋磕开倒入锅体内部，待蛋清基本凝固时，用非金属铲取出鸡蛋，观察锅体防粘涂层表面是否粘附残渣，在同一涂层区域，连续进行3 次上述操作，锅体防粘涂层表面均不应有粘附残渣现象MA鸡蛋，烘箱，涂层厚度测试涂层厚度，与签样样板 图纸一致MA涂层厚度测试仪文件编号RT-WI-QM-026深圳市润唐智能生活电器有限公司版本/状态A/V1.0文件名称锅体特氟龙涂层检验指导书锅体特氟龙涂层检验指导书页 次第 2 页共 2 页编制/日期：卢海峡 2014/7/21 审批/日期 ：虞先文 2014/7/21。
