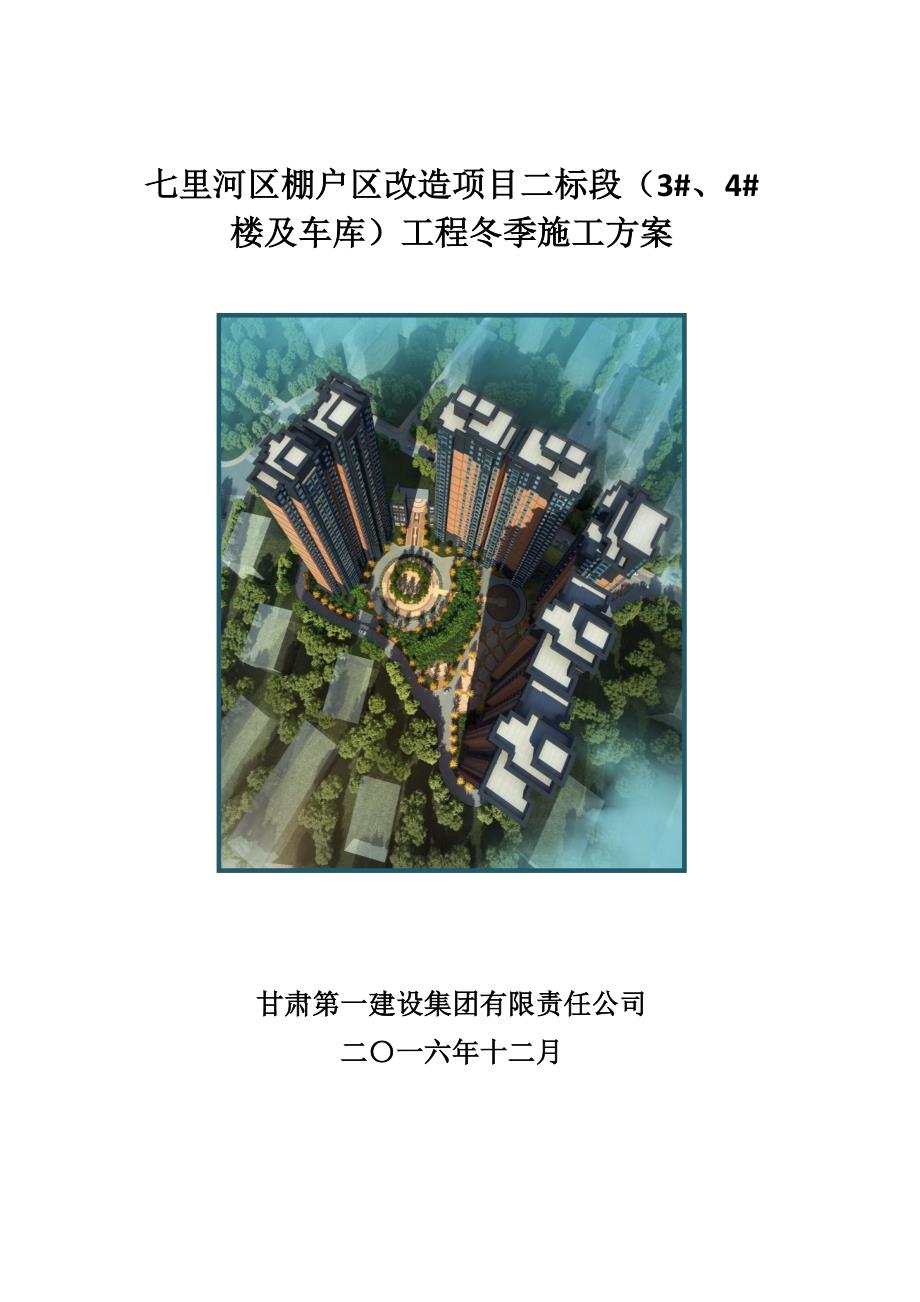

七里河区棚户区改造项目二标段（七里河区棚户区改造项目二标段（3#、、4# 楼及车库）工程冬季施工方案楼及车库）工程冬季施工方案甘肃第一建设集团有限责任公司甘肃第一建设集团有限责任公司二二〇〇一六年十二月一六年十二月目目 录录一、施工依据1 二、工程概况及说明1 三、负荷计算及变压器选择21、钢筋加工区机械设备及用电情况：.32、施工区 3#楼、4#楼、车库用电： 43、办公区、生活区用电：.54、总用电量:55、变压器容量计算：.5 四、电缆计算及选择5（一）导线选择.5（二）线路敷设.8 五、临时用电管理与验收9 六、电工职责9 七、电缆线路.10 八、配电柜（盘）、配电箱及开关箱.11 九、电器装置的选择.12 十、使用与维护.12 十一、照明.13 十二、接地与防雷.14（一）接地14（二）防雷15 十三、临时用电使用要求.15 十四、安全用电组织措施、技术措施及电气防火措施.16（一）组织措施16（二）安全用电技术措施17（三）电气防火措施20 十五、组织机构及责任人.21 十六、临电平面布置图及各级配电箱图.22附录：配电箱电路图施工现场临电布置图一、施工依据一、施工依据1、《施工现场临时用电安全技术规范》JGJ46—2012；2、《建筑施工安全检查标准》（JGJ59-2011）；3、《低压配电设计规范 》GB50054-2011；4、《工作与民用供电系统设计规范》GBJ52—83；5、施工现场甲方提供电源情况；6、工程建设标准强制性条文的有关规定；7、《建设工程施工现场供电安全规范》GB 50194-2014 ；8、安全文明工地临时用电工程规定及公司的职业健康安全管理文件等。
二、工程概况及说明二、工程概况及说明1、工程概况工程名称兰州供电公司七里河区棚户区改造项目 二标段合同造价15844 万元工程地址兰州市七里河区建兰路 157 号工程类型住宅楼3#21456.35㎡3#99.35m4#32464.17 ㎡4#99.35m工程规模建筑面积 61000 m2 车库7079.48㎡高 度 车库10.65m层数3#楼地下 3 层地上 33 层、4#楼地下 3 层地上 34 层、车库地下 2 层结构类型剪力墙结构基础形式3#、4#楼基础为平板式筏形基础、地下车库基础为独立基础使用年限50 年结构安全等级二级3#一级基础设计等级甲级屋面防水等级Ⅱ级耐 火 等 级4#一级抗震设防烈度8 度抗震设防类别丙类车库一级开工日期2016 年 4 月 20 日竣工日期2018 年 7 月 31 日参 建 单 位 名 称建设单位国网甘肃省电力公司兰州供电公司设计单位甘肃省建筑设计研究院监理单位甘肃省教育工程建设监理咨询有限公司施工单位甘肃第一建设集团有限责任公司质量监督单位兰州市安全质量监督站2、电源由业主方变压室引入现场设一级配电室分四路（3#楼、4#楼、拖泵区、备用一路）引入施工现场二级箱内。
3、现场施工用电总功率 525.76KVA，采用 TN—S 配电系统4、现场上所有的电气设备不带电的金属部分均应与保护零线做良好电气连接，不得单纯采用接地保护，保护零线不得小于相线的1/2，且必须用绿黄双色5、在钢筋加工区、塔吊、施工电梯及二级配电箱保护零线端子，开关箱保护零线端子等处进行重复接地，接地电阻小于 10 欧6、单相负载应尽量分散到各相线上，力求使单相电流均匀减少零线上的电流7、实行三级配电二级保护原则，配电箱内标系统图，开关电器标明用途8、各型号、规格的配电箱均采用标准箱9、杜绝触电事故，保障供电设施正常运行三、负荷计算及变压器选择三、负荷计算及变压器选择1 1、钢筋加工区机械设备及用电情况：、钢筋加工区机械设备及用电情况：序号序号机械设备名称机械设备名称功率（功率（KW/KW/台）台） 台数台数备注备注1钢筋切断机8.022钢筋弯曲机6.023钢筋调直机9.514切割机2.226闪光对焊机1001钢筋加工区临时施工用电计算公式如下：P=1.1×(K1ΣPc+K2ΣPa+K3ΣPb)其中 P ---计算用电量（KW），即供电设备总需要容量；ΣPc ---全部施工动力用电设备额定用量之和；ΣPa --- 室内照明设备额定用电量之和；ΣPb ---室外照明设备额定用电量之和；K1 ---全部施工用电设备同时使用系数，总数 10 台以内时，K1=0.75；10～30 台时，K1=0.70；30 台以上时，K1=0.60；K2 ---室内照明设备同时使用系数，一般取 K2=0.8；K3 ---室外照明设备同时使用系数，一般取 K3=1.0；1.1--- 用电不均匀系数；综合考虑：施工用电约占总用电量的 90%.室内外照明用电约占总用电量的 10%，则有：P=1.22K1ΣPc本例计算中 K1=0.75；经过计算得到 P=129.99KW2 2、施工区、施工区 3#3#楼、楼、4#4#楼、车库用电：楼、车库用电：施工区 3#楼、4#楼、车库机械设备及用电情况：序号机械设备名称功率（KW/台）台数备注1QZ(5023)4514#楼2QZ（6018）5013#楼3交流电焊机1534拖泵11025打夯机2.826施工电梯332施工区 3#楼、4#楼、车库临时施工用电计算公式如下：P=1.1×(K1ΣPc+K2ΣPa+K3ΣPb)其中 P ---计算用电量（KW），即供电设备总需要容量；ΣPc ---全部施工动力用电设备额定用量之和；ΣPa ---室内照明设备额定用电量之和；ΣPb ---室外照明设备额定用电量之和；K1 ---全部施工用电设备同时使用系数，总数 10 台以内时，K1=0.75；10～30 台时，K1=0.70；30 台以上时，K1=0.60；K2 ---室内照明设备同时使用系数，一般取 K2=0.8；K3 ---室外照明设备同时使用系数，一般取 K3=1.0；1.1---用电不均匀系数；综合考虑：施工用电约占总用电量的 90℅。
室内外照明用电约占总用电量的 10℅，则有：P=1.22K1ΣPc本例计算中 K1=0.7；经过计算得到 P=355.77KW3 3、办公区、生活区用电、办公区、生活区用电：：办公区与生活区用电按 40 KW 考虑4 4、总用电量、总用电量: : 129.99(KVA)+ 355.77（KVA）+40（KVA）=525.76(KVA)5 5、变压器容量计算：、变压器容量计算：变压器容量计算公式如下：Po=1.05P/cosφ=1.4P其中 Po ---变压器容量（KVA）；1.05 ---功率损失系数；cosφ ---用电设备功率因素，一般建筑工地取 0.75经过计算得到 Po=762.61KVA四、电缆计算及选择四、电缆计算及选择（一）导线选择（一）导线选择根据现场机械设备配置情况，本工程决定从一级配电室分四个回路，采用 TN-S 系统供电1、回路 1 分箱及 1 号二级配电柜用电计算：根据现场实际情况，回路 1 分箱配备用电设备为：塔吊 1 台、施工电梯 1 台、钢筋切断机 2 台、钢筋弯曲机 2 台、钢筋调直机 1台、切割机 2 台、交流电焊机 3 台、打夯机 2 台计算过程如下：a、1 回路电缆选择：1 回路的总功率为 168.3KWI=P/1.732Ucosφ cosφ 取 0.75Ｉ=168.3/(1.732×0.38×0.75)=340.92A依据配电设计手册，选用电缆规格为:3×120+2×70 铝芯线,配用规格为 400A 漏电保护器。
b、2 回路电缆选择：根据现场实际情况，回路 2 分箱配备用电设备为：闪光对焊机、施工电梯 1 台、塔吊 1 台计算过程如下：2 回路的总功率为 217KWI=P/1.732Ucosφ cosφ 取 0.75Ｉ=183/(1.732×0.38×0.75)=370.73A依据配电设计手册，选用电缆规格为:3×120+2×70 铝芯线,配用规格为 400A 漏电保护器c、3 回路电缆选择：根据现场实际情况，回路 3 分箱配备用电设备为拖泵 2 台计算过程如下：3 回路的总功率为 220KWI=P/1.732Ucosφ cosφ 取 0.75Ｉ=220/(1.732×0.38×0.75)=398.68A依据配电设计手册，选用电缆规格为:3×120+2×70 铝芯线,配用规格为 400A 漏电保护器4、二级箱到三级箱的电缆选择a、钢筋切断机所用开关箱电缆计算：钢筋切断机功率为 8KWI=8/1.732×0.38×0.75=16.19A依据配电设计手册，选用电缆规格为 3×16+2×3 铝芯线，配用 60A漏电保护器b、钢筋弯曲机所用开关箱电缆计算：钢筋弯曲机功率为 6KWＩ=6/1.732×0.38×0.75=12.15A依据配电设计手册，选用电缆规格为:3×16+2×3 铝芯线,配用规格为 60A 漏电保护器。
c、钢筋调直机所用开关箱电缆计算：钢筋调直机功率为 4.5KWＩ=9.5/1.732×0.38×0.75=19.26A依据配电设计手册，选用电缆规格为:3×16+2×3 铝芯线,配用规格为 60A 漏电保护器d、闪光对焊机所用开关箱电缆计算：钢筋对焊机功率为 100KWI=100/1.732×0.38×0.75=202.84A依据配电设计手册，选用电缆规格为 3×70+2×35 铝芯线,配用250A 漏电保护器e、交流电焊机所用开关箱电缆计算：交流电焊机功率为 15KWＩ=15/1.732×0.38×0.75=30.42A依据配电设计手册，选用电缆规格为:3×16+2×3 铝芯线，配用 60A漏电保护器f、塔吊开关箱电缆计算：塔吊功率为 50KW（取大功率塔吊计算）Ｉ=50/1.732×0.38×0.75=101.41A依据配电设计手册，选用电缆规格为:3×50+2×16 铝芯线，配用250A 漏电保护器g、施工电梯电缆计算：施工电梯功率为 33KWＩ=33/1.732×0.38×0.75=66.8A依据配电设计手册，选用电缆规格为:3×35+2×25 铝芯线，配用250A 漏电保护器。
二）线路敷设（二）线路敷设线路采用三相五线制配电，每一回路设置一个分级配电箱，控制本回路的机械设备，各个设备设开关箱，控制本设备施工用电线路由专业电工设计敷设，敷设完毕经项目部安全员验收合格才开始使用五、临时用电管理与验收五、临时用电管理与验收1、临时用电必须按“《施工现场临时用电安全技术规范》JGJ46-2012”编制用电施工组织设计制定安全用电技术措施2、施工现场临时用电安全技术档案：⑴工临时用电组织设计的全部资料⑵施工临时用电技术交底资料⑶施工临时用电检查验收表⑷电气设备的试、检验凭单和调试记录接地电阻测定记录⑸接地电阻、绝缘电阻和漏电保护器漏电动作参数测定记录表⑹定期检（复）查表⑺电工安装、巡检、维修、拆除工作记录3、安装、维修或拆除临时用电工程，必须由电工完成，电工等级应同工程的难易程度和技术复杂性相适应4、施工临时用电在使用前，依据《建筑施工安全检查标准JGJ59-2011》对其进行检查验收，验收人员由项目部安全员、电工组成，首先检查施工用电资料是否齐全、真实，现场临时用电线路、设备的布置是否与组织设计相符，抽样检测接地电阻值、绝缘电阻值是否合格，试验漏电保护器、开关、闸刀是否灵敏等，施工临时用电综合验收合格后，方可投入使用。
六、电工职责六、电工职责1、电工必须经过按国家现行标准考核合格后，持证上岗工作；其他用电人员必须通过相关安全教育培训和技术交底，考核合格后方可上岗工作2、电工应掌握用电安全基本知识和所用设备的性能3、上岗前按规定穿戴和配备好个人防护用品4、停用设备的开关箱必须分断电源隔离开关，锁好开关箱5、负责保护用电设备的负荷线，保护零线（重复接地）和开关箱 6、移动用电设备必须切断电源并做妥善处理，在一般情况下不许带电作业，带电作业要设监护人7、按规定定期（每月）对用电线路进行检查，发现问题及时处理，并做好检查和维修记录8、应懂得触电。
