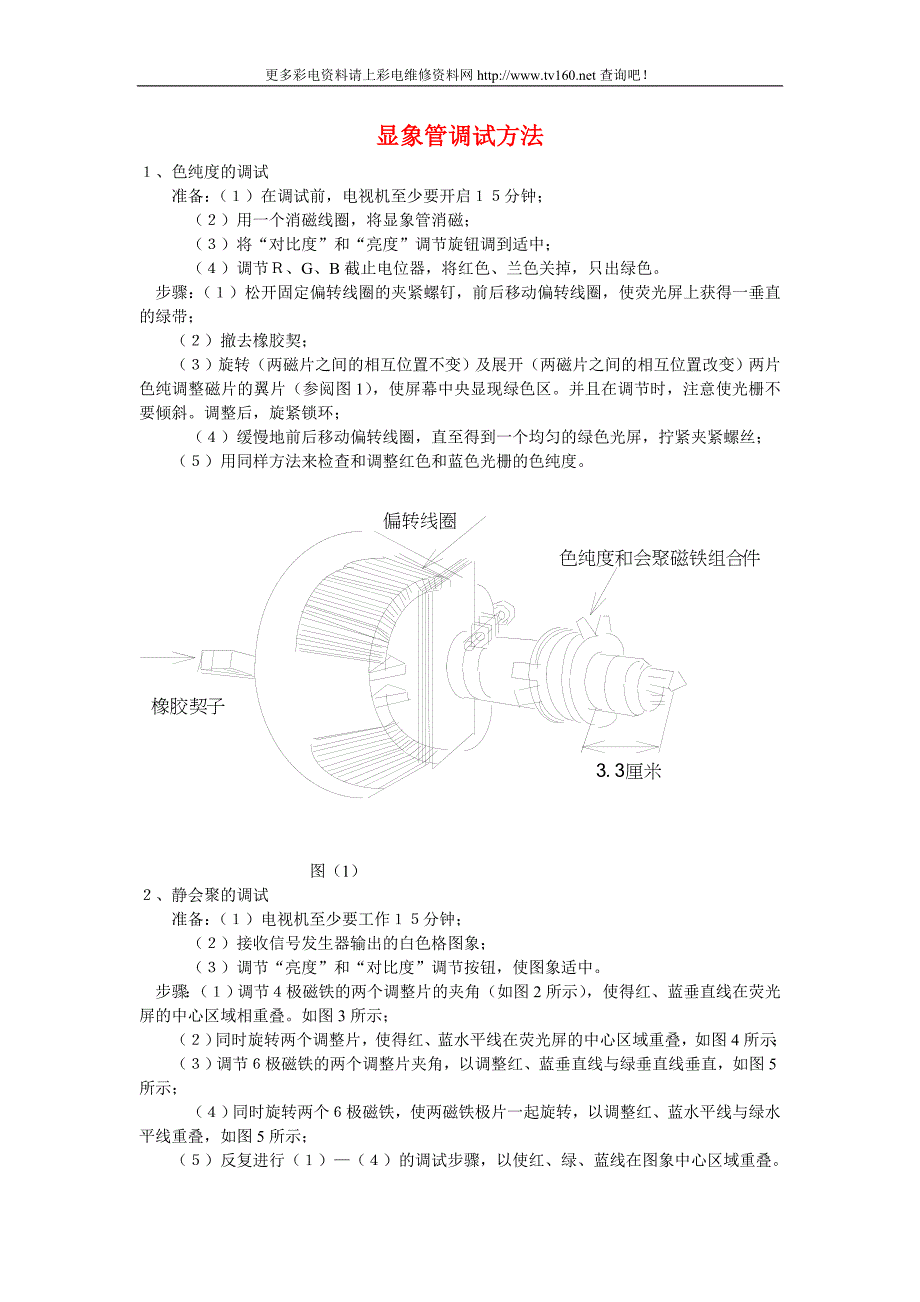

更多彩电资料请上彩电维修资料网查询吧！显象管调试方法１、色纯度的调试 准备：（１）在调试前，电视机至少要开启１５分钟； （２）用一个消磁线圈，将显象管消磁； （３）将“对比度”和“亮度”调节旋钮调到适中； （４）调节Ｒ、G、B截止电位器，将红色、兰色关掉，只出绿色 步骤：（１）松开固定偏转线圈的夹紧螺钉，前后移动偏转线圈，使荧光屏上获得一垂直的绿带； （２）撤去橡胶契； （３）旋转（两磁片之间的相互位置不变）及展开（两磁片之间的相互位置改变）两片色纯调整磁片的翼片（参阅图1），使屏幕中央显现绿色区并且在调节时，注意使光栅不要倾斜调整后，旋紧锁环； （４）缓慢地前后移动偏转线圈，直至得到一个均匀的绿色光屏，拧紧夹紧螺丝； （５）用同样方法来检查和调整红色和蓝色光栅的色纯度 图（1） ２、静会聚的调试 准备：（１）电视机至少要工作１５分钟； （２）接收信号发生器输出的白色格图象； （３）调节“亮度”和“对比度”调节按钮，使图象适中。
步骤：（１）调节４极磁铁的两个调整片的夹角（如图2所示），使得红、蓝垂直线在荧光屏的中心区域相重叠如图3所示； （２）同时旋转两个调整片，使得红、蓝水平线在荧光屏的中心区域重叠，如图4所示； （３）调节６极磁铁的两个调整片夹角，以调整红、蓝垂直线与绿垂直线垂直，如图5所示； （４）同时旋转两个６极磁铁，使两磁铁极片一起旋转，以调整红、蓝水平线与绿水平线重叠，如图5所示； （５）反复进行（１）—（４）的调试步骤，以使红、绿、蓝线在图象中心区域重叠 图（2） 图（3） 图（4） 图（5） ３、动会聚的调试 准备：（１）把偏转线圈的夹角螺丝拧松，以使偏转线圈可以倾斜； （２）暂时安放一个如图6所示的契（不要撤去契上的带胶合部分的覆盖纸） 步骤：（１）上下倾斜偏转线圈的前部，以得到较好的周围会聚，如图7所示，把已安装在管子上契推到显象管与偏转线圈之间，以暂时固定线圈； （２）把另外一个契放在底部空间，撤去覆盖纸进行胶接； （３）左右倾斜偏转的前部，以得到较好的周围会聚，如图8所示； （４）不让偏转线圈移动，把另一个契放入任一个上部空间去，撤去覆盖纸，把契子胶在显象管上以固定线圈； （５）撤去暂时固定用的契子，把它插入另一上部空间，胶在显象管上以固定线圈； （６）在固定了三个契子后，复较会聚，拧紧螺钉，固定偏转线圈； （７）把三条胶带粘在这些契上。
图（6） 图（7） 图（8）。
