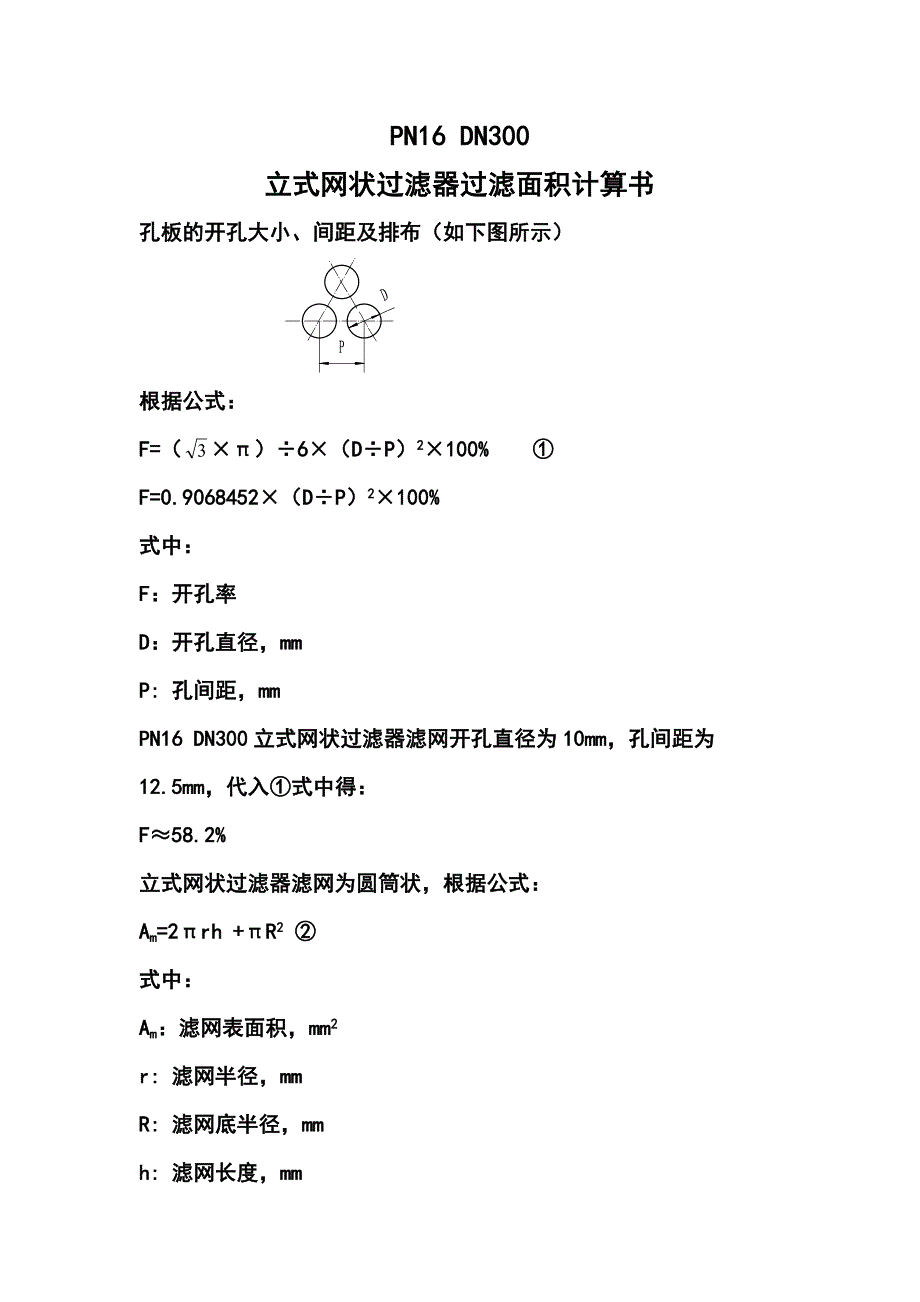

PN16PN16 DN300DN300立式网状过滤器过滤面积计算书立式网状过滤器过滤面积计算书孔板的开孔大小、间距及排布（如下图所示）孔板的开孔大小、间距及排布（如下图所示）DP根据公式：根据公式： F=F=（（×π×π））÷6×÷6×（（D÷PD÷P））2 2×100%×100% ①①3F=0.9068452×F=0.9068452×（（D÷PD÷P））2 2×100%×100% 式中：式中：F F：开孔率：开孔率D D：开孔直径，：开孔直径，mmmmP:P: 孔间距，孔间距，mmmmPN16PN16 DN300DN300 立式网状过滤器滤网开孔直径为立式网状过滤器滤网开孔直径为 10mm10mm，孔间距为，孔间距为12.5mm12.5mm，代入，代入①①式中得：式中得：F≈58.2%F≈58.2%立式网状过滤器滤网为圆筒状，根据公式：立式网状过滤器滤网为圆筒状，根据公式：A Am m=2πrh=2πrh +πR+πR2 2 ②②式中：式中：A Am m：滤网表面积，：滤网表面积，mmmm2 2r:r: 滤网半径，滤网半径，mmmmR:R: 滤网底半径，滤网底半径，mmmmh:h: 滤网长度，滤网长度，mmmm根据根据 PN16PN16 DN300DN300 立式网状过滤器滤网图形立式网状过滤器滤网图形r=200mm,h=465mmr=200mm,h=465mm R=196R=196 代入代入②②式中得：式中得：A Am m≈704666mm≈704666mm2 2立式网状过滤器过滤精度为立式网状过滤器过滤精度为 1010 目，过滤网的开孔率由标准查得约为：目，过滤网的开孔率由标准查得约为：51.8%51.8%。
立式网状过滤器有效过滤面积为：立式网状过滤器有效过滤面积为：A Am m×58.2%×51.8%≈212440mm×58.2%×51.8%≈212440mm2 2立式网状过滤器进口直径为立式网状过滤器进口直径为 φ325×7mmφ325×7mm，，立式网状过滤器的过滤面积比为：立式网状过滤器的过滤面积比为：212440÷212440÷（（π×155.5π×155.52 2））≈2.8≈2.8 即即立式网状过滤器的过滤面积比为立式网状过滤器的过滤面积比为 2.82.8＞＞2.02.0，满足用户要求满足用户要求计算：校核：审批：。
