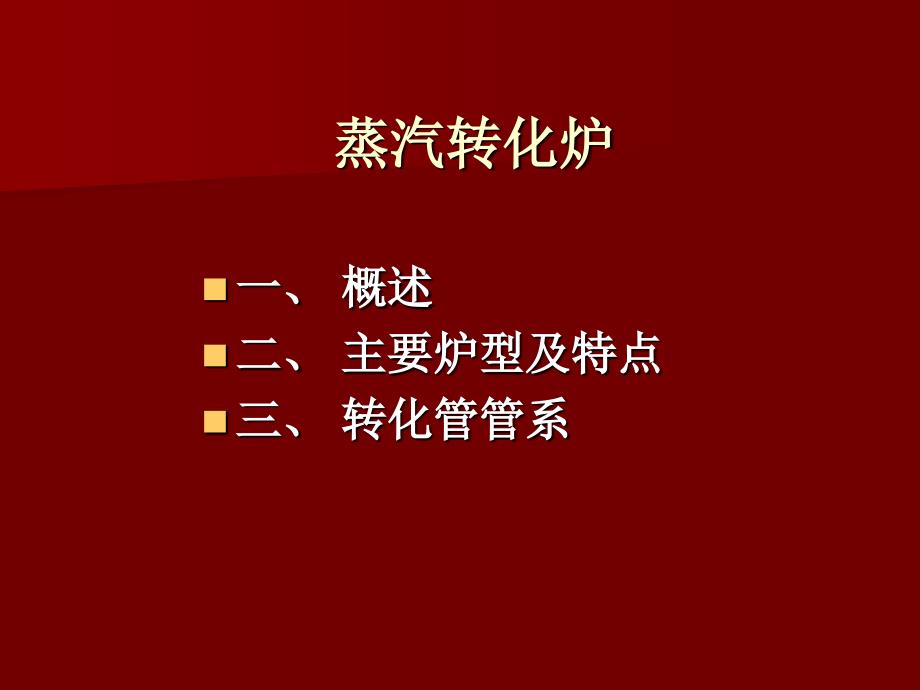

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,#,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,蒸汽转化炉,一、概述,二、主要炉型及特点,三、转化管管系,胜利石化总厂的制氢转化炉,一、概述,工业上成熟的,制氢工艺,是利用,蒸汽甲烷,转化制合成气（主要成分为氢气与一氧化碳）来实现的，这个工艺过程是一个吸热的反应，主要在蒸汽转化炉中完成。
蒸汽转化炉实质上是一个,多管并流外热式反应器,，随着生产的大型化，转化炉的结构更为复杂，炉管数量增加到数百根，管壁的平均温度在,900,950,，操作压力高达,4MPa,这些苛刻的操作条件决定了转化炉的结构设计与一般的管式加热炉有明显不同二、主要炉型及特点,1.,顶烧炉,燃烧器布置在辐射室顶部，转化管受热形式为单排管受双面辐射，火焰与炉管平行，垂直向下燃烧，烟气下行，从炉膛底部烟道离开辐射室,二、主要炉型及特点,2.,侧烧炉,燃烧器布置在辐射室的侧墙，火焰附墙燃烧，单排管受双面辐射的形式炉子的烟气上行，对流室置于辐射室顶部，大型装置的对流室考虑到结构及检修等原因，对流室经常放置在辐射室旁边三、转化管管系,上集气管、上猪尾管、转化管、下猪尾管和下集气管,1.,转化管管系的分类（单管和竖琴管）,三、转化管管系,2.,典型的转化管管系零部件,(1),猪尾管猪尾管的作用是传送工艺介质，减小高温下的炉管和上、下集气管之间的变形应力三、转化管管系,2.,典型的转化管管系零部件,(1),猪尾管猪尾管的作用是传送工艺介质，减小高温下的炉管和上、下集气管之间的变形应力猪尾管与上集气管的连接,猪尾管与下集气管的连接,三、转化管管系,2.,典型的转化管管系零部件,(2),转化管,转化管的材料为,HK40(Cr25Ni20),，有效长度,9.5m,左右，,装填一定量的催化剂,三、转化管管系,2.,典型的转化管管系零部件,(3),下集气管。
下集气管的工作温度一般高于,800,，管材多为,Cr16Ni36,或,Cr20Ni32,。
