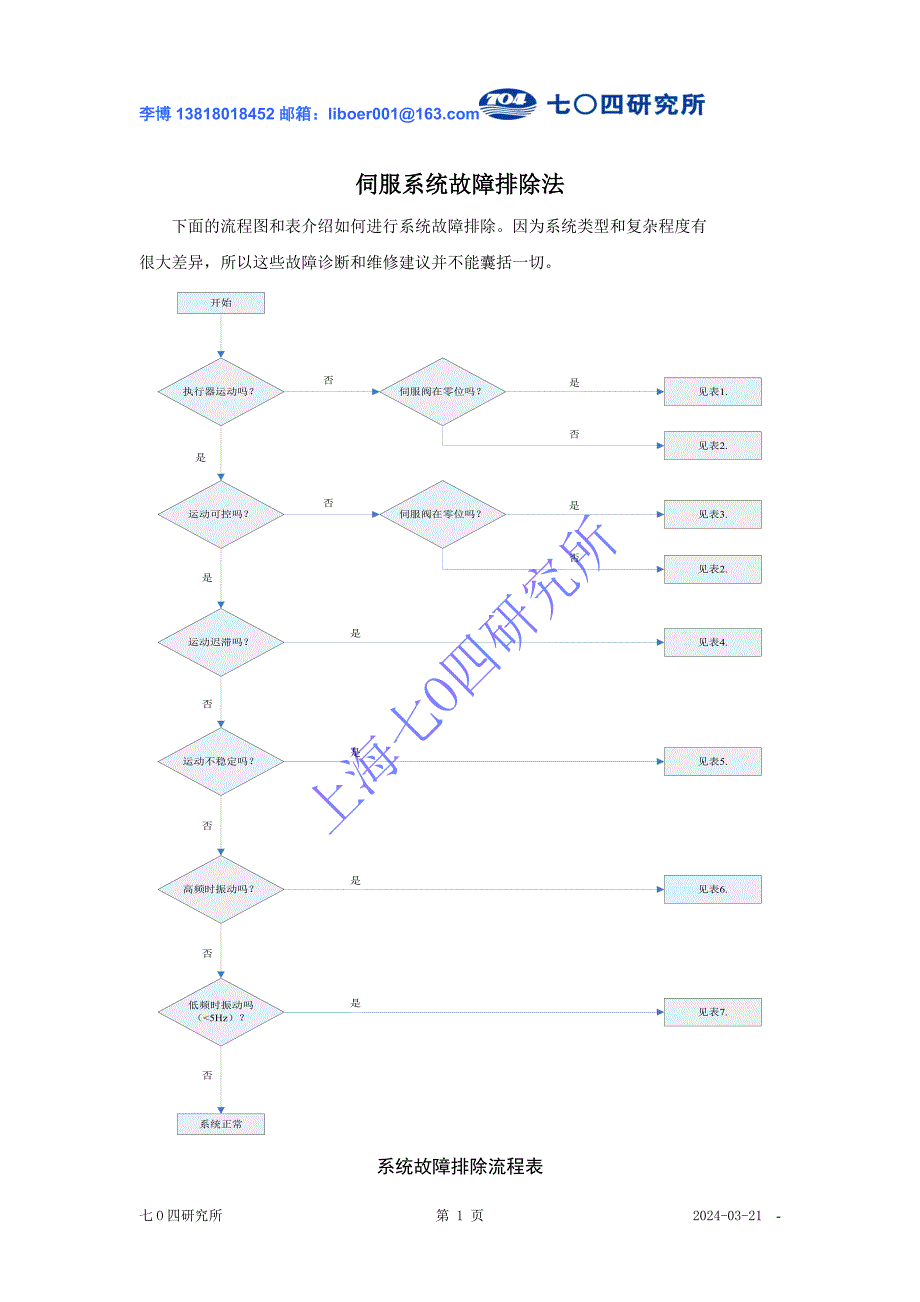

李博13818018452邮箱：liboer001@伺服系统故障排除法下面的流程图和表介绍如何进行系统故障排除因为系统类型和复杂程度有很大差异，所以这些故障诊断和维修建议并不能囊括一切系统故障排除流程表表1检查这些项目（依次）：如果该项有问题：伺服阀线圈电阻换阀伺服阀控制信号检查电路和连线如损坏，修理或更换泵流量调整，修理或更换系统压力过滤器堵塞取样检查油样污染度更换滤芯如果油液被污染，伺服阀可能需要清洗和重新校准表2检查这些项目（依次）：如果该项有问题：阀的安装调整，修理或更换供油压力系统管路是否交叉机器的机械部件是否咬合执行器的密封件是否极度污染以上各项都没问题考虑换阀表3检查这些项目（依次）：如果该项有问题：反馈信号修理反馈极性改变极性伺服阀线圈是否交叉调整伺服阀的控制信号检查电路和连线如损坏，修理或更换表4检查这些项目（依次）：如果该项有问题：伺服阀的控制信号检查电路和连线如损坏，修理或更换过滤器堵塞取样检查油样污染度更换滤芯机器的机械部件是否咬合调整，修理或更换泵流量系统压力电路的增益过低调整以上各项都没问题考虑换阀*如果油液被污染，伺服阀可能需要清洗和重新校准表5检查这些项目（依次）：如果该项有问题：油液清洁度清洁油液。
更换滤芯系统连线开路或短路修理或更换反馈装置过渡磨损或间歇性失效电路间歇性失效机器的机械部件咬合或间隙过大调整，修理或更换*如果油液被污染，伺服阀可能需要清洗和重新校准表6检查这些项目（依次）：如果该项有问题：电路有颤振（若系统要求颤振）校准，修理或更换电路的增益过高调整阀的控制信号有过渡噪声检查电路，如损坏，修理或更换反馈信号有过渡噪声检查反馈电路、连线和传感器如损坏，修理或更换表7检查这些项目（依次）：如果该项有问题：电路有颤振（若系统要求颤振）校准，修理或更换电路的增益过低调整（闭环增益比）机器的机械部件或反馈部件磨损修理或更换七O四研究所 第 1 页 2008-04-30 -。
