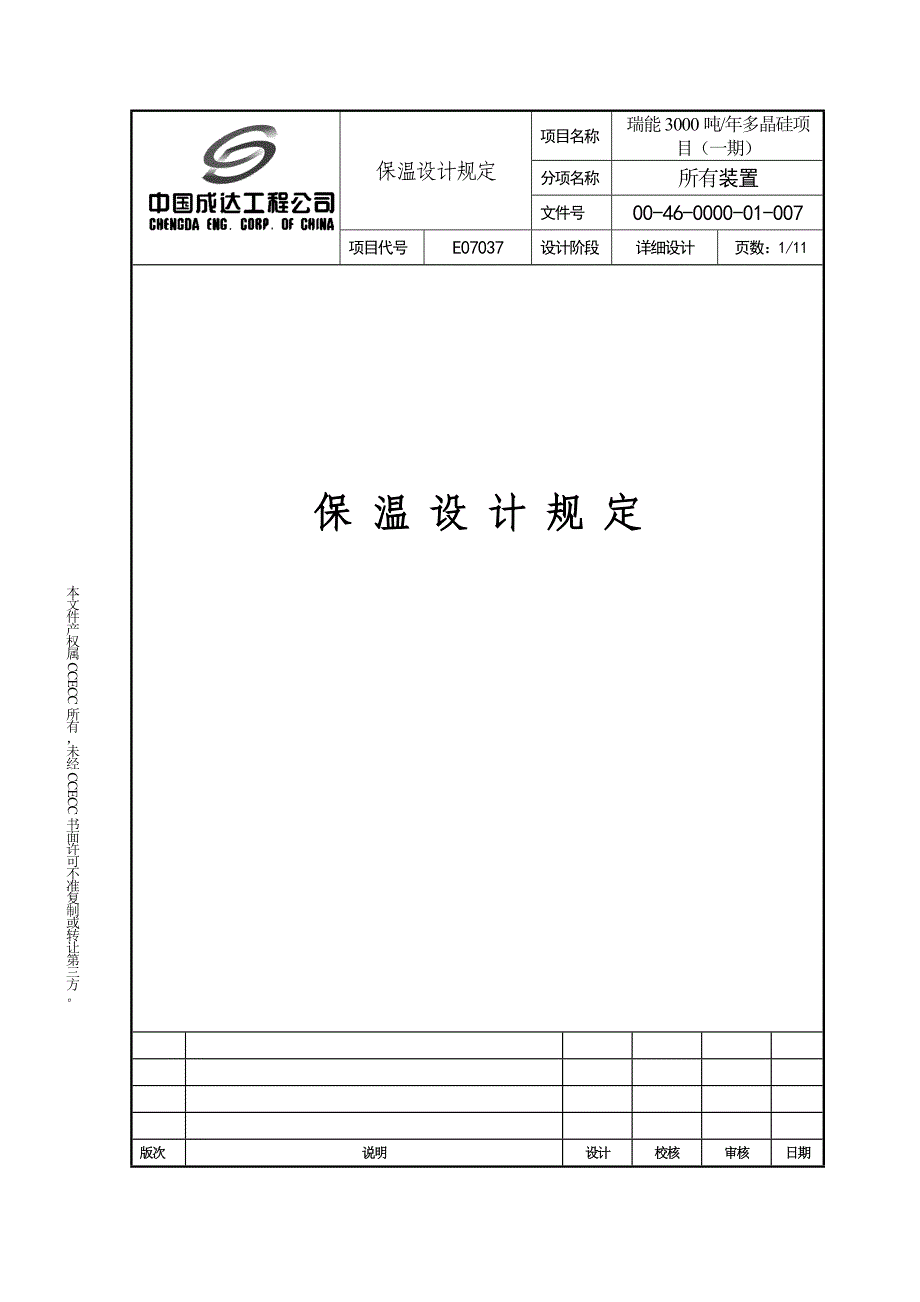

项目名称瑞能 3000 吨 /年多晶硅项目（一期）分项名称 所有装置保温设计规定文件号 00-46-0000-01-007项目代号 E07037 设计阶段 详细设计 页数：1/11保 温 设 计 规 定版次 说明 设计 校核 审核 日期本文件产权属CCECC所有，未经CCECC书面许可不准复制或转让第三方瑞能 3000 吨/年多晶硅项目（一期）E07037 保温设计规定00-46-0000-01-007第 2 页 共 12 页保 温 设 计 规 定 目 录 1 范围2 设计引用标准3 保温范围4 保温厚度5 保温代号6 保温结构7 保温材料选择原则8 保温材料9 保护层材料10 捆扎材料11 粘接材料12 蒸汽伴管或热水伴管绝热13 保温材料的主要性能数据14 保温厚度表CAS铝镁质保温隔热材料《工艺保温厚度表 》硅酸铝针刺纤维保温制品《工艺保温厚度表 》CAS铝镁质保温隔热材料《人身防护保温厚度表 》瑞能 3000 吨/年多晶硅项目（一期）E07037 保温设计规定00-46-0000-01-007第 3 页 共 12 页1 范围此规定适用于瑞能 3000 吨/年多晶硅项目（一期）项目设备和管道保温及人身防护保温要求。
2 设计引用标准GB4272-92 设备及管道保温技术通则GB8175-87 设备及管道保温设计导则GB50264-97 工业设备及管道绝热工程设计规范GB50185-93 工业设备及管道绝热工程质量检验评定标准GBJ126-89 工业设备及管道绝热工程施工及验收规范3 保温范围3.1 具有下列工况之一的设备管道及其附件必须保温：1）介质温度高于 323K（50℃）；2）介质温度低于 323K（50℃）时，工艺生产 需减少介质温度降低或介质凝结；3）介质温度高于 333K（60℃），工艺生产不需保温，但需经常操作维护而无法采取其它措施防止烫伤的部位（距离地面或工作平台的高度小于 2.1m，靠近操作平台距离小于 0.75m）；4）伴热管道3.2 具有下列工况之一的设备管道及其附件不需保温：1) 要求散热或必需裸露；2) 要求及时发现泄漏的设备和管道上的连接法兰；3) 要求经常监测防止发生损坏的部位；4) 工艺生产中排气放空等不需保温的设备和管道；瑞能 3000 吨/年多晶硅项目（一期）E07037 保温设计规定00-46-0000-01-007第 4 页 共 12 页4 保温厚度4.1 设备和管道的保温厚度根据当地自然环境条件、介质温度和保温材料的性能，按“ 允许最大散热损失”方法计算保温层厚度。
4.2 防止烫伤的保温层厚度按表面温度计算，保温层外表面温度不超过333K（60℃）4.3 蒸汽伴热设备和管道以蒸汽和介质温度高者为基准，按“允许最大散热损失” 方法 计算保温 层厚度4.4 电伴热设备和管道以介质维持温度加上 100 摄氏度为基准，按“允许最大散热损失” 方法计 算保温层厚度4.5 所有上述条款规定的保温层厚度计算公式及参数均按 GB 50264-97 《工业设备及管道绝热工程设计规范》第 4 章“绝热计算” 的规定进行5 保温代号工程设计文件中，采用以下字母代表不同的绝热类型H -工艺保温 P –防烫（人身防 护保温）ET - 电伴热 ST - 蒸汽伴热J-夹套伴热 A –防冻6 保温结构6.1 保温结构一般由保温层和保护层组成保温结构设计应符合保温效果好，施工方便，防火，耐久和美观等要求6.2 保温厚度按 10mm 为分级单位硬质保温材料制品的最小厚度为30mm保温 层设计厚度 ≥80mm 时，保温结构应按双层设置当内外层采用同一种保温材料时，内外层厚度宜近似相等6.3 保温层必须进行紧固，保温结构必须具有一定的机械强度，不因自重或偶然外力的作用而破坏。
瑞能 3000 吨/年多晶硅项目（一期）E07037 保温设计规定00-46-0000-01-007第 5 页 共 12 页6.4 保温结构一般不考虑可拆卸性，但需经常维修的部位如法兰，阀门和人孔宜采用可拆卸的保温结构6.5 高于 3m 的立式设备和垂直管道及与水平夹角大于 45°，长度大于 3m的管道应设置支承环，其间距:平壁一般为 1.5∽2m；保温圆筒，高温介质时为 2∽3m，中低温介质时为 3∽5m6.6 硬质保温材料施工安装时应预留伸缩缝伸缩缝的宽度按 GB 50264-97 《工业设备及管道绝热工程设计规范》第 5.2.12.5 条的规定进行计算确定，但不得小于 20mm6.7 高低温度交替的设备和管道的绝热结构，其绝热材料应在高温区及低温区内均能安全使用6.8 保温结构一般不考虑设置防潮层，但地沟内的保温管线应设置防潮层，防潮层材料可采用聚乙烯薄膜7 保温材料选择原则7.1 保温材料的允许最高使用温度应高于正常操作时介质最高温度；7.2 当在不锈钢设备和管道上使用时，保温材料的氯离子含量应符合GBJ126-89《工业设备及管道 绝热工程施工及 验收规范》的规定8 保温材料8.1 设备与管道 T≤400℃，保温采用 CAS 铝镁质保温隔热材料（标准型卷毡材）；8.2 设备与管道 T>400°C，保温采用硅酸 铝针刺纤维管壳或毡；8.3 异型设备（机泵类）和阀门或法兰接头部位（T≤500℃）保温采用 CAS铝镁质保温隔热材料（膏体）；瑞能 3000 吨/年多晶硅项目（一期）E07037 保温设计规定00-46-0000-01-007第 6 页 共 12 页9 保护层材料9.1 采用薄铝合金板作为外保护层材料；9.2 薄铝合金板厚度规定如下：管道：DN≤150，0.5mmDN ＞150，0.7mm设备：0.7mm9.3 在《辅助材料汇总表》中只列出主要辅助材料，其他零星辅助材料由施工安装公司提出，交业主批准采购零星辅助材料列举如下：a. 捆扎用镀锌铁丝b. 抱箍式支承环固定用的螺栓螺母c. 固定捆扎钢带的钢扣或自锁紧板d. 可拆卸保温结构的填充材料（玻璃棉散棉、硅酸铝散棉）e. 抱箍式固定件与设备管道之间的硅酸铝板、石棉橡胶板隔垫f. 垂直管道用的保温材料支撑环10 捆扎材料10.1 DN≥400mm 的保温设备和管道均采用 20*0.5 镀锌钢带作为捆扎材料。
镀锌钢带数量按保温层外表面积（实算面积，未加余量）每平方米 2米钢带考虑（即每一米间距至少应捆扎两道钢带），另加 25%的余量10.2 DN＜ 400mm 的保温设备和管道均采用 14#（铁丝直径 1.4mm）镀锌铁丝作为捆扎材料10.3 设备下封头应采用六角型镀锌铁丝网（孔径 3/4"，铁丝直径 1.2mm）固定保温材料11 粘接材料采用 CAS 铝镁质 保温隔热材料（标准型卷毡材）作保温材料时，一般瑞能 3000 吨/年多晶硅项目（一期）E07037 保温设计规定00-46-0000-01-007第 7 页 共 12 页采用 CAS 膏体粘接固定，不需包裹捆扎12 蒸汽伴管或热水伴管绝热12.1 以蒸汽或热水温度作为伴管绝热的介质温度，按蒸汽温度查取绝热厚度12.2 蒸汽或热水伴管通常为单管 DN15，保温厚度按以下 规定的当量通径查取；当蒸汽或热水伴管管径大于 DN15 时，当量通径需另行规定工艺管道通径 DN蒸汽伴管 DN当量通径 DN≤25 15 5032～40 15 6550 15 8050～80 15 100DN≥100 15 按工艺管道通径增大一档说明：按工艺管道通径增大一档的含义如下：工艺管道通径 DN 当量通径 DN100 125125 150150 200200 250250 300.....以此类推12.3 当量通径即是保温管壳的实际通径，蒸汽伴管其它所有绝热要求均与一般工艺绝热管道相同。
12.4 增强蒸汽伴热效果的方法是：用导热胶泥将蒸汽伴热管和主管连为一瑞能 3000 吨/年多晶硅项目（一期）E07037 保温设计规定00-46-0000-01-007第 8 页 共 12 页体导热胶泥涂抹宽度为 4dn(蒸汽伴管通径)，用量为每米蒸汽伴热管用 1.5kg 导热胶泥，不必增加余量13 保温材料的主要性能数据13.1 CAS 铝镁质保温隔 热材料导热系数方程 λ=0.035∽ 0.045 W/m. K 使用温度： ≤400 ℃容重： 70~90 kg/m3 (卷毡材) ≤260（膏体）氯离子含量（PPm） ≤2513.2 硅酸铝针刺纤维保温材料制品导热系数方程: λ=λ0+ 0.0002(Tm -70) W/m. ℃ λ0=0.056使用温度： >400°C容重： 192kg/m314 保温厚度表CAS 铝镁质保温隔热 材料《工艺保温厚度表 》硅酸铝针刺纤维保温制品《工艺保温厚度表 》CAS 铝镁质保温隔热 材料《人身防护保温厚度表 》瑞能 3000 吨/年多晶硅项目（一期）E07037 保温设计规定00-46-0000-01-007第 9 页 共 12 页介质温度 ℃ 50 100 150 200 250 300 350 400 管道公称直径mm CAS 铝镁质保温隔热 材料工艺保温厚度表 mm15 30 30 30 30 30 40 40 50 20 30 30 30 30 30 40 50 60 25 30 30 30 30 30 40 50 60 32 30 30 30 40 40 50 50 60 40 30 30 30 40 40 50 60 70 50 30 30 30 40 50 50 60 70 65 30 30 40 40 50 60 70 80 80 30 30 40 40 50 60 70 80 100 30 30 40 40 50 60 70 80 125 30 30 40 40 50 60 70 80 150 30 30 40 40 50 70 80 100 200 30 40 40 50 50 70 80 100 250 30 40 40 50 40 70 80 100 300 30 40 50 60 60 70 90 110 350 30 40 50 60 70 80 90 110 400 30 40 50 60 70 80 90 110 450 30 40 50 60 70 80 90 110 瑞能 3000 吨/年多晶硅项目（一期）E07037 保温设计规定00-46-0000-01-007第 10 页 共 12 页500 30 40 50 60 70 90 100 120 550 30 40 50 60 70 90 100 120 600 40 50 60 70 80 100 110 120 平壁（设备） 50 50 70 70 90 100 110 120 介质温度 ℃ 450 500 550 管道公称直径mm 硅酸铝针刺纤维保温制品工艺保温厚度表 mm15 60 70 80 20 60 70 90 25 70 80 90 32 70 80 90 40 80 90 100 。
