磁化曲线和磁滞回线

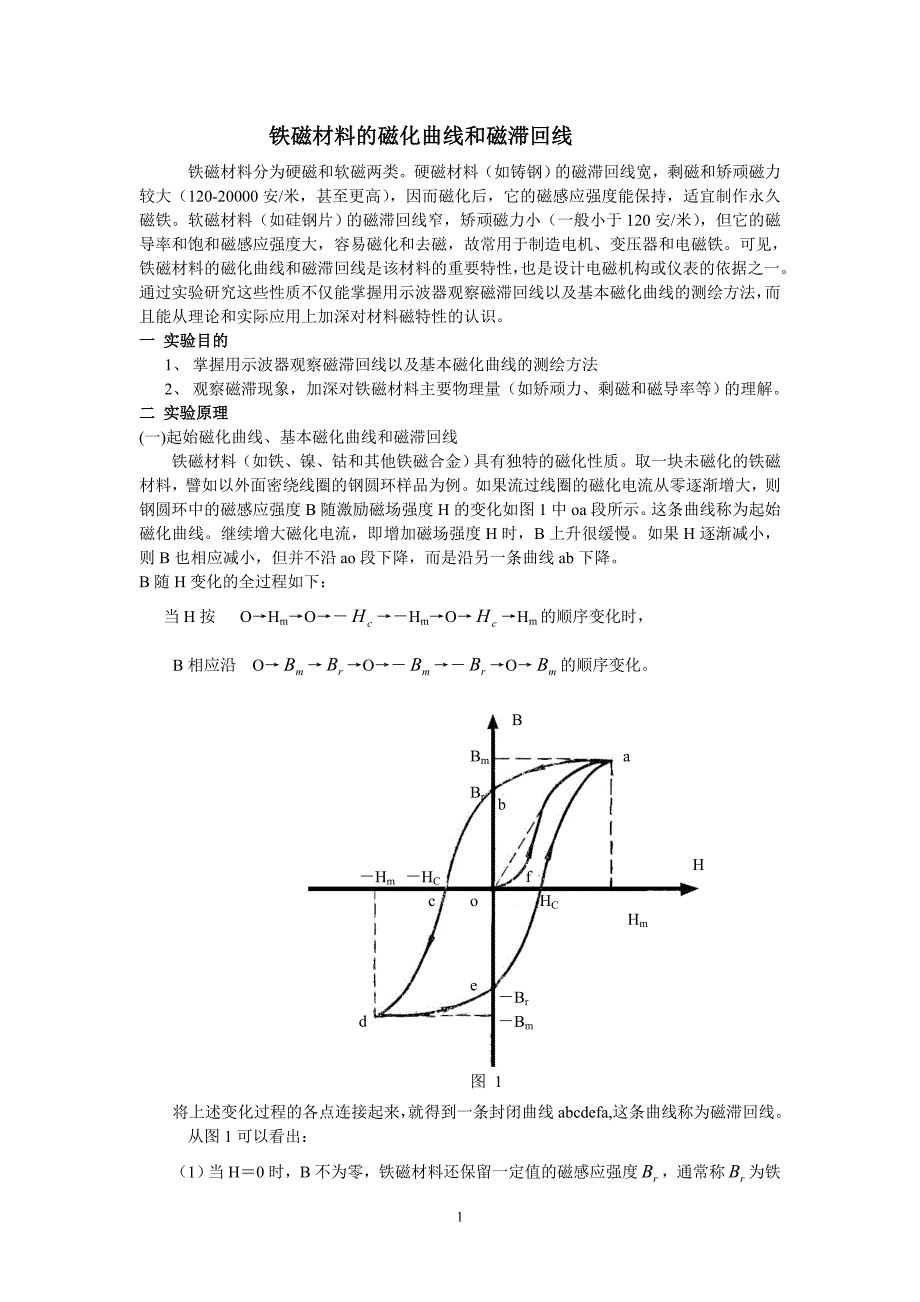

1铁磁材料的磁化曲线和磁滞回线铁磁材料分为硬磁和软磁两类硬磁材料（如铸钢）的磁滞回线宽，剩磁和矫顽磁力较大（120-20000 安/米，甚至更高） ，因而磁化后，它的磁感应强度能保持，适宜制作永久磁铁软磁材料（如硅钢片）的磁滞回线窄，矫顽磁力小（一般小于 120 安/米） ，但它的磁导率和饱和磁感应强度大，容易磁化和去磁，故常用于制造电机、变压器和电磁铁可见，铁磁材料的磁化曲线和磁滞回线是该材料的重要特性，也是设计电磁机构或仪表的依据之一通过实验研究这些性质不仅能掌握用示波器观察磁滞回线以及基本磁化曲线的测绘方法，而且能从理论和实际应用上加深对材料磁特性的认识一 实验目的1、 掌握用示波器观察磁滞回线以及基本磁化曲线的测绘方法2、 观察磁滞现象，加深对铁磁材料主要物理量（如矫顽力、剩磁和磁导率等）的理解二 实验原理(一)起始磁化曲线、基本磁化曲线和磁滞回线铁磁材料（如铁、镍、钴和其他铁磁合金）具有独特的磁化性质取一块未磁化的铁磁材料，譬如以外面密绕线圈的钢圆环样品为例如果流过线圈的磁化电流从零逐渐增大，则钢圆环中的磁感应强度 B 随激励磁场强度 H 的变化如图 1 中 oa 段所示这条曲线称为起始磁化曲线。

继续增大磁化电流，即增加磁场强度 H 时， B 上升很缓慢如果 H 逐渐减小，　则 B 也相应减小，但并不沿 ao 段下降，而是沿另一条曲线 ab 下降B 随 H 变化的全过程如下：当 H 按 O→H m→O→－ →－H m→O→ →H m 的顺序变化时，ccB 相应沿 O→ → →O →－ →－ →O→ 的顺序变化rBrB将上述变化过程的各点连接起来，就得到一条封闭曲线 abcdefa,这条曲线称为磁滞回线BH H BmBrab－H m fo HCcdHm－H C－B r－B me图 12从图 1 可以看出：（1）当 H＝0 时，B 不为零，铁磁材料还保留一定值的磁感应强度 ，通常称 为rBr铁磁材料的剩磁2）要消除剩磁 ，使 B 降为零，必须加一个反方向磁场 ，这个反向磁场强度r CH叫做该铁磁材料的矫顽磁力C（3）H 上升到某一个值和下降到同一数值时，铁磁材料内的 B 值并不相同，即磁化过程与铁磁材料过去的磁化经历有关对于同一铁磁材料，若开始时不带磁性，依次选取磁化电流为 I1、I 2、…I m(I1< I2…< Im)则相应的磁场强度为 H1、H 2、…、H m在每一个选定的磁场值下，使其方向发生两次变化（即 H1→- H 1→H 1,…Hm→- H m→H m 等） ，则可得到一组逐渐增大的磁滞回线（图 2） 。

我们把原点 o 和各个磁滞回线的顶点 a1、a 2、…、a 所连成的曲线，称为铁磁材料的基本磁化曲线可以看出，铁磁材料的 B 和 H 不是直线，即铁磁材料的磁导率 不是常数HB由于铁磁材料磁化过程的不可逆性及具有剩磁的特点，在测定磁化曲线和磁滞回线时，首先必须将铁磁材料预先退磁，以保证外加磁场 H=0 时，B=0；其次，磁化电流在实验过程中只允许单调增加或减少，不可时增时减在理论上，要消除剩磁 ，只需通一反方向磁化电流，使外加磁场正好等于铁磁材rB料的矫顽磁力就行实际上，矫顽磁力的大小通常并不知道，因而无法确定退磁电流的大小我们从磁滞回线得到启示：如果使铁磁材料磁化达到饱和，然后不断改变磁化电流的方向，与此同时逐渐减小磁化电流，以至于零，那么该材料得磁化过程就是一连串逐渐缩小而最终趋于原点的环状曲线，如图 3 所示当 H 减小到零时，B 亦同时降为零，达到完全退磁图 2 基本磁化曲线 图 3 退磁过程：由 Br 到 a,然后经一系列不闭合的回线收缩至原点a3（二）示波器显示样品磁滞回线的实验原理及电路只要设法使示波器 X 轴输入正比于被测样品中的 H，使 Y 轴输出正比于样品的 B，保持 H 和 B 为样品中的原有关系就可在示波器荧光屏上如实地显示样品的磁滞回线。

怎样才能使示波器的 X 轴输入正比于 H,Y 轴输入正比于 B 呢？图 4 为测试磁滞回线的原理图L 为被测样品的平均长度（虚线框） ， N1、N 2 分别为原、副边匝数，R 1、R 2 为电阻，C 为电容当原边输入交流电压 时就产生交变的磁化电流 i1,由安培环路定律可算得磁场强度UH 为 （2）liN1又因 （3） 1Rui所以 （4） 11)(ulNl由上式可知 H∝u 1,加到示波器 X 轴的电压 u1 确能反映 H交变的 H 样品中产生交变的磁感应强度 B假设被测样品的截面积 S，穿过该截面的磁通 φ＝B •S,由法拉第电磁感应定律可知，在副线圈中将产生感应电动势 （5）dtSNts22由图 4 副边的回路方程式 （6） csuRi式中 i2 为副边电流， 为电容 C 两端的电压设 i2 向电容器 C 充电，在 t 时间内充cu 电量为 Q，则此时电容两端的电压 表示如下：c（7）c当我们选取足够的 R2、C 时，使 小到与 相比可以略去不计时， （6）式简化为cu2Ric（8）2is图 4ºUCHλi1 R1U1R2i2LN1接示波器 X 轴输入接示波器Y 轴输入CººU2N2 ε S4又因 （9）dtuCtQic2所以（8）式变为 （10） tRcs2根据电磁感应定律 dtBSNs2（11）dtBSNtduCRc22将（11）式两边积分，经整理后可得到 B 的数值为（12）cuS2（12）式表明电容器上的电压 ∝B， 的确能反映 B。

ccu故只要将 u1、u c 分别接到示波器的 X 轴与 Y 轴输入，则在荧光屏上扫描出来的图形就能如实反映被测样品的磁滞回线依次改变 u1（从零递增）值，便可得到一组磁滞回线，各条磁滞回线顶点的连线便是基本磁化曲线由此可近似确定其磁导率 ，因 B 与HH 是非线性的，故铁磁材料的磁导率 不是常数而是随磁场强度 H 而变化铁磁材料的相对磁导率可高达数千乃至数万，这一特点是它用途广泛的主要原因之一铁磁材料分为硬磁和软磁 B—H 曲线如图 5 所示三 实验装置图 5 不同铁磁材料的磁滞回线5观察和测量磁性材料的磁滞回线和基本磁化曲线的线路如图 6 所示图中变压器、电阻 R1、被测样品、电容器 C2 等均已安装在实验仪中实验时，只需连接好相应的导线，X(H)接至示波器 X 轴输入，Y(B) 接至示波器 Y 轴输入， “ ”接至示波器地即可四实验内容1． 电路连接：选样品 1 按实验仪上所给的电路图连接线路，并令 R1=4.0Ω,“U 选择”开关 K1置于 0.5V 和 （即 和 ）分别接示波器的“X 输入”和“Y 输HUB12U入” ，插孔“ ”为公共端2． 样品退磁：开启实验仪电源，对试样 1 进行退磁，即顺时针方向转动“电压选择” 旋钮 K1,令 U 从 0.5V 增至 5V，然后逆时针方向转动旋钮，将 U 从最大值降为0.5V，其目的是消除剩磁，确保样品处于磁中性状态，即 B=H=0。

3. 观察磁滞回线：开启示波器电源，令光点位于坐标网格中心，令 U=4.0V，并分别调节示波器 X 和 Y 轴的灵敏度，使显示屏上出现图形大小合适的磁滞回线（若图形顶部出现编织状的小环，如图 7 所示，这时可降低励磁电压 U 予以消除） 4.观察基本磁化曲线：按步骤 2 对样品进行退磁，从 U=0.5V 开始，逐档提高励磁电压，将显示屏上得到面积由小到大一个套一个的一簇磁滞回线这些磁滞回线顶点的连线就是样品的基本磁化曲线5.观察、比较样品 1 和样品 2 的磁化性能6.测绘 －H 曲线：仔细阅读测试仪的使用说明，接通实验仪之间的连线开启电源，对样品进行退磁后，依次测定 U＝0.5，1.0……5.0V 时的十组 和 值，作mHB图 6图 7 U2 和 B 的相位差等因素引起的歧变BH6－H 曲线7.令 U=4.5V,R1=4.0Ω 测定样品 1 的 、 、 、 和[BH]等参数mBrmHc8.取步骤 7 中的 H 和其相应的 B 值，用坐标纸绘制 B-H 曲线（如何取数？取多少组数？自行考虑） ，并估算曲线所围面积五 实验记录表一 基本磁化曲线与 －H 曲线U(V) H(安/米) B(特斯拉) (亨利/米)HB0.51.01.52.02.53.03.54.04.55.0表二 B－H 曲线NO. H(A/M) B(T) NO. H(A/M) B(T) NO. H(A/M) B(T)1 34 672 35 683 36 694 37 705 38 716 39 727 40 738 41 749 42 7510 43 7611 44 7712 45 7813 46 7914 47 8015 48 8116 49 8217 50 8318 51 8419 52 8520 53 86721 54 8722 55 8823 56 8924 57 9025 58 9126 59 9227 60 9328 61 9429 62 9530 63 9631 64 9732 65 9833 66 99附录：磁滞回线测试仪使用说明一、磁滞回线测试仪的面板布置如图 8 所示：Xin：磁场强度 H 输入端，接实验仪。

GND：接地端，接实验仪Yin：磁感应强度 B 输入端，接实验仪Xout：磁场强度 H 输出端，接示波器 X 轴输入端GND：接地端，接示波器接地端Yout：磁感应强度 B 输出端，接示波器 Y 轴输入端F ：功能选择键，用于选取不同的功能，每按一次键，将在数码显示器上显示相应的功能↑ ：增加键，用于选择下一个功能或增加数值↓ ：减小键，用于选择上一个功能或减少数值← ：确认键，当功能选定和数据设定后，按下确认键后便可使当前的设定有效H：磁场强度显示窗，A/m当设定时显示功能号B：磁感应强度显示窗，T当设定时显示数值二、测试仪器操作说明：开启电源后，H 显示窗即显示 Xin 端的输入电压，B 显示窗即显示 Yin 端的输入电压功能设定，按 F ，则 H 窗显示“F**” ，其中“**”为功能序号，闪烁，若此功能有参数设定，则在 B 窗显示参数，这时，可按 ↑ 或 ↓ 来选择功能序号，选定后按 ← H 窗停止闪烁，B 窗闪烁，此时可按 ↑ 或 ↓ 来修改参数，确定后按 ← ，B 窗停止闪烁H 窗功能序号又继续闪烁，可进行下一功能的设定图 88（1）F00：输入电压显示按 F 键和 ↑ ， ↓ 键，使 H 窗显示“F00”，B 窗示“U1U2”,接着按 ← 键，则在 H 窗显示 Xin 端输入电压，在 B 窗显示 Yin 端电压，所显示的电压单位为伏。

2）F01：电阻 R1 数值设定在 H 窗显示功能号“F01 ”，在 H 窗显示功能号“F01” ，在 B 窗显示电阻 R1 的数值，可通过 ↑ 和 ↓ 键进行修改，修改完毕后按 ←键确定此 R1 的数值必须与实验仪上 R1 所设定的电阻数值相同，电阻的单位为欧姆3）F02：磁滞曲线采样本测试仪共可存储 10 条磁滞回线H 窗显示“F02” ，闪烁，按 ← ，H 窗显示稳定，B 窗显示所要测试的磁滞回线的序号“n=*” ，“*”的序号为 0－9，通过 ↑ 和 ↓ 键选定序号后按 ← 键，将对磁滞回线进行采样，并存储在测试仪中此时，可在 XOUT 和 YOUT 端用示波器观察到采样后的磁滞回线波形，若观察到波形不合适，可按 ← 键重新采样用 ↑或 ↓ 键改变序号后，可以对其余的磁滞回线进行采样4）F0。
