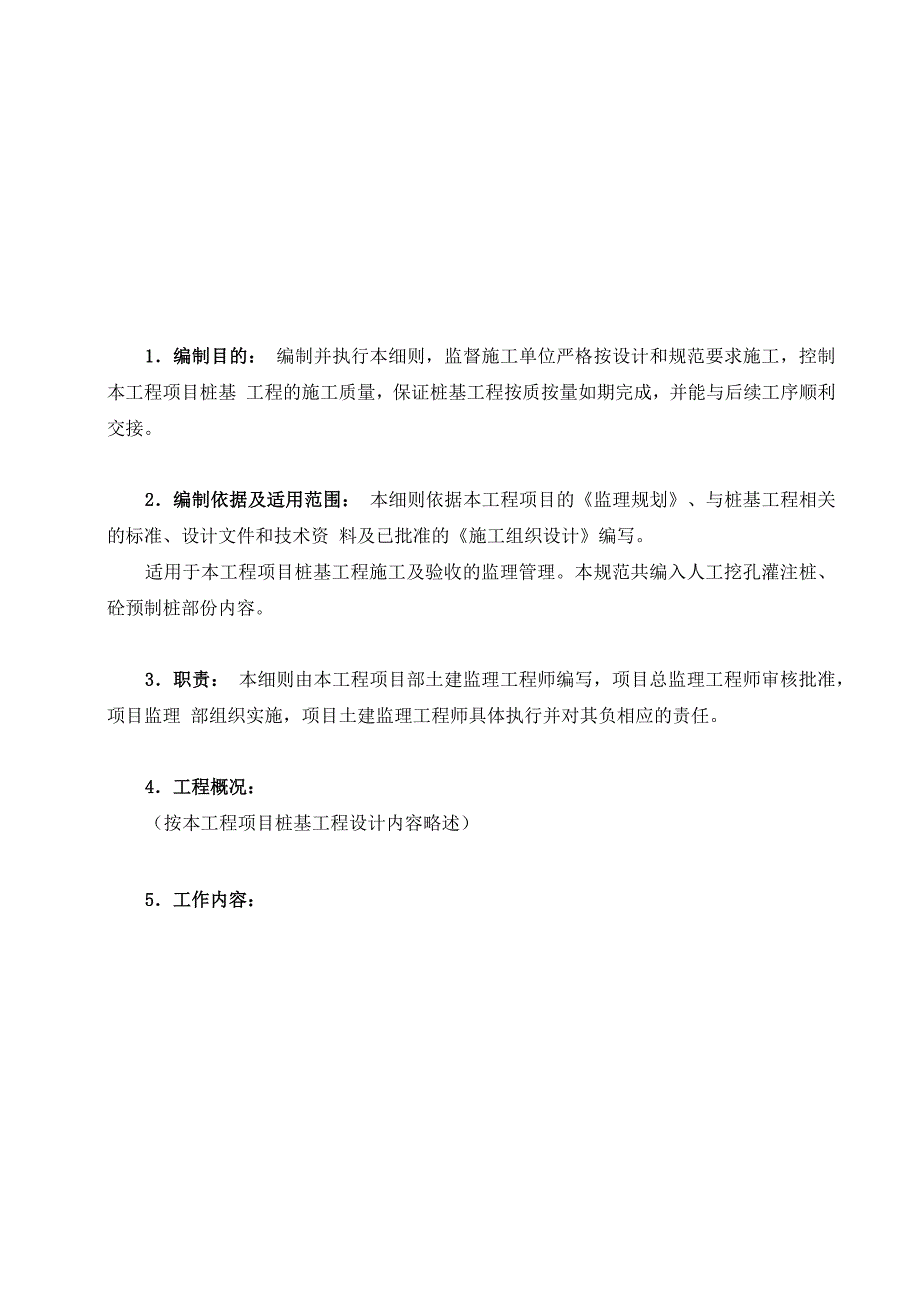

1．编制目的： 编制并执行本细则，监督施工单位严格按设计和规范要求施工，控制本工程项目桩基 工程的施工质量，保证桩基工程按质按量如期完成，并能与后续工序顺利交接2．编制依据及适用范围： 本细则依据本工程项目的《监理规划》、与桩基工程相关的标准、设计文件和技术资 料及已批准的《施工组织设计》编写适用于本工程项目桩基工程施工及验收的监理管理本规范共编入人工挖孔灌注桩、 砼预制桩部份内容3．职责： 本细则由本工程项目部土建监理工程师编写，项目总监理工程师审核批准，项目监理 部组织实施，项目土建监理工程师具体执行并对其负相应的责任4．工程概况：（按本工程项目桩基工程设计内容略述）5．工作内容：5.1 监理工作流程：5.2 主要材料核定流程：5.3质量控制要点及目标值工程序质量控制要点控制手段工程丨序I 质量控制要点 控制手段内容号人 工 挖 孔 灌 注 桩1桩位轴线、水准基点测量复核龙门板2原材料(钢筋、水泥、砂、石、焊条等)检查出厂合格证、检测报告等3桩径、桩位、垂直度、扩大头尺寸尺量检查4桩底岩层鉴定、清碴孔底检查5钢筋笼制作安装检测、尺量检查，核查焊接接头检测报告6砼拌制灌注核对砼配合比(开盘鉴定报告)及计量实测坍落 度、检查试块制作、旁站7桩身砼动测、钻孔取芯及静载试验，检查试块检测报告砼 预 制 桩1原材料(水泥、砂、石、钢材焊条、焊接 接头等)检测审查出厂合格证、质保书、检验报告、见证取样2桩位定位轴线、标高测量经纬低度、不准低度及尺量检测3预制桩钢筋制作安装尺量及目测检查4预制桩砼灌注检查砼配合比、坍落度、旁站检查见证砼试块5沉桩施打、控制桩位、垂直度、桩长和贯 入度及标高控制尺量检查、旁站目测、核查沉桩记录6接桩接头质量目测检查沉 管 灌 柱 桩1原材料(水泥、砂、石、钢材、焊条，焊 接接头等)检测审查出厂合格证、质保书、检验报告，见证取样2建筑物桩位定位轴线，标高测量经纬仪、水准仪测量3钢筋笼制作与安装，标咼控制卷尺量测，目测4沉管施打、控制桩位、垂直度、桩长和贯 入度、标咼控制尺量检查，旁站目测5砼拌合灌注，拔管速度检查砼配合比、坍落度、旁站检查、每班试件5.4 施工监理内容：5.4.1 施工准备阶段监理工作：(1) .熟悉桩基平面图、桩大样、桩承台大样及工程地质勘察报告等技术资料。
参加图 纸会审，对图纸中存在的问题提出意见，并要求有关部门作出修改；(2) .审核桩基施工方案是否符合《砼结构工程施工及验收规范》(GB50204—92)、《钢 筋焊接及验收规程》(GJG18—96)和《建筑桩基技术规范》(JGJ94—94)的规定⑶. 审查施工组织设计，落实孔桩监测单位及方案⑷. 审查施工单位的资质桩基如需分包，总包方应在签定分包合同前一星期将分包 合同和分包单位资质送交监理方审查⑸. 检查施工单位质保体系，并对照检查质安人员到位情况6).检查施工单位材料准备情况，监督见证材料抽样送检：a、钢材、水泥是否有出厂 合格证和现场取样送检的检验报告；b、砂石是否有现场取样送检报告，是否做好砼配合 比报告；签署《建筑材料报审表》(监“A-06”表)（7）.检查施工机械设备进场情况、桩机的年审合格证明、桩机性能是否能满足本工程 桩型要求不合格桩机应立即退场审批《主要工程设备选型报审表》（监“A-07”表）⑻. 检查施工前是否进行试沉管，详细检查试沉管施工及试沉管记录（质保“建表 47”）， 检查记录中有关沉管贯入度数据，由设计、施工、监理等部门共同确定施工沉管桩收锤控 制标准5.4.2 施工阶段质量监理工作⑴．人工挖孔桩：① •复核检查各桩位轴线、标高及桩径尺寸。
② .检查护壁顶面是否比场地地面高出150〜200MM,每节上端壁厚是否比下端壁厚 100〜150M M,是否预埋软梯挂钩③ .检查护壁的厚度，拉结钢筋、配筋砼强度是否符合设计要求，上下节护壁的搭接 长度是否250MM④ .观察挖孔过程中，地质状况变化情况，有无毒气或毒害物，有无潜蚀、流砂等不 良现象，各土层及持力层地下水位与地勘报告是否相符，复核桩径及桩身垂直度⑤ .桩端扩大头施工前，应会同设计、勘察单位并通知市质量监督机构对桩底岩样进 行确认⑥ .终孔验收，检查桩底扩大头尺寸、入岩深度和桩底清渣，验收同意后方可办理签 证手续⑦ .检查钢筋笼制作是否符合设计及施工规范要求，注意钢筋笼制作的牢固性及运输 安装过程中有无变形⑧ .浇砼前，检查砼配合比及坍落度是否符合要求,孔内积水是否＜50MM且无沉渣⑨ .砼浇灌中检查是否搭设溜槽（或串筒），卸料高度是否W2M,并做好试块制作的 见证（每桩一组），加强旁站监督⑩ .认真记好《监理日记》，及时准确把握施工动态⑵. 砼预制桩：① .桩预制工序的监理a. 检查桩预制场地是否有坚实、平整的砼地坪b. 复检桩身钢筋是否按设计要求制作、安装，位置是否正确，桩尖是否对准纵轴线， 确信合格后，签署《钢筋工程隐蔽检查验收记录表》。
c. 检查桩模特别注意桩顶是否平整且桩身轴倾斜不大于3MM,见证砼试块制作d. 检查砼是否由桩顶向桩尖方向连续不中断进行e. 经常检查浇灌完的桩是否洒水养护不少于 7 天② .桩起吊运输工序监理a. 检查同条件养护砼试块抗压强度是否达到起吊、运输要求预制砼桩的强度三设计 强度的 70%方可起吊,达到 100%方可运输和堆放b. 检查起吊和搬运时起吊装置及吊装方法是否符合二点法要求,吊索是否系于设计规 定之处③ .沉桩工序监理a. 检查稳桩操作是否桩尖插入桩位后,先有较小的落距冷锤 1-2 次,送桩入土一定深 度,再使桩垂直稳定检查方法 10M 以内短桩可目测或吊线坠双向校正, 10M 以上或打接 桩必须用线坠或经纬仪双向校正检查桩插入时垂直度偏差是否不超过0.5%检查桩打入 前,桩的侧面或桩架上是否设置施工中观测、记录用的标尺b. 检查用落锤或单动锤打桩时,是否重锤低击,锤的最大落距是否控制在 1M 以内, 锤重是否根据工程地质条件,桩的类型、结构、密集程度及施工条件选择,打桩顺序是否 根据基础的设计标高先深后浅,依据桩的规格先大后小、先长后短是否根据桩的密集程 序自中间向两个方向对称进行或向四周进行或由一侧单一方身进行。
c. 检查沉桩过程中如遇见：a）贯入度剧变；b）桩身突然发生倾斜，位移或严重回弹；c）桩顶或桩身出现严重裂缝或破碎时是否暂停，并及时与有关单位研究处理d. 沉桩至贯入度符合要求,桩尖标高时入持力层、接近设计标高时,或打至设计标高 时，进行中间验收，一般以最后十锤的平均贯入度不大于规定数值，或以桩尖打至设计标 高来控制符合设计要求后，填好施工记录，如发现桩位与要求相差较大时，应会同有关 单位研究处理然后将桩机移到新桩位④ •接桩工序的监理a. 检查接桩是否在桩下段沉至离地面 0.8~1.5M 时进行，接头四角点焊固定后上下节 中心线是否对准，连接钢板和焊条是否符合设计规定b. 检查节点在焊接前，预埋件表面的泥污染物是否清除干净，是否对角分段施焊（两 人对角进行最好），焊缝是否连续饱满、牢固⑶. 沉管灌注桩：①.沉管工序的施工监理a. 复核测量基线，水准基点及桩位，签署《放样测量报验单》（监 A-15 表）b. 沉管时，应跟踪检查桩管是否倾斜，桩帽、衬垫是完好无损，柴油锤跳动是否正 常，锤击是否偏心、偏打，桩管是否位移c. 桩管入土深度的控制一般以试沉管时相应的锤重与落距所确定的贯入度为主；尺 量检查桩管入土深度是否符合设计要求；d. 打桩顺序采用横移退打的方式自一侧向单一方向进行或自中间向两端对称进行；e. 检查基桩轴线的控制点和水准基点是否设在不受施工影响的处所，是否妥善保护。
施工中应经常复测检查，并做文字记录，如发生位移变化应立即作出慎重处理；f. 检查沉管作业是否连续进行，是否无中途停止施打情况发生；g. 沉管完成后，应逐根检查桩靴有无损坏，桩管有无进泥、进水，出现上述情况， 施工单位必须按设计和规范要求进行处理；h. 检查施工单位是否有专人做沉管记录，是否认真填写 ②．钢筋笼制作安装的施工监理：a. 检查施工单位报送的钢筋出厂合格证，现场抽样试验报告，检查其是否按批取样， 各项技术数据是否符合标准规定，试验方法及计算结果是否正确，试验项目是否齐全；b. 检查进场钢筋的型号、级别、规格是否符合设计要求，查对钢筋表面标志，检查 钢筋外观质量：表面应清洁，无损坏、油渍、铁锈等，带有颗料或片状老锈的钢筋不得使 用；c. 检查钢筋的接头方式，接头位置是否符合规范要求；检查钢筋笼制作长度是否符 合设计图纸要求d. 检查焊条的选用是否符合设计要求和《钢筋焊接及验 收规程》（JGJ18-96）的规 定，有无出厂合格证，焊工有无作业上岗证；e. 检查钢筋的焊接是否符合《钢筋焊接及验收规程》（JGJ18-96）的规定，焊接接头 是否按规定逐批现场抽样送检，批量总和和需用量是否基本一致，试验结果及结论是否正 确；f. 检查钢筋笼是否预先按设计图纸制作成型，搬运时是否无扭转弯曲；g. 钢筋笼经施工单位自检评定验收合格后，提出报验单送监理进行隐蔽验收，检查 钢筋的规格、数量、形状、尺寸、位置、间距、锚固长度、保护层厚度，螺旋箍筋间距是 否符合设计要求。
h. 检查钢筋笼的制作偏差是否符合规定，并做好检验评定记录；i. 检查钢筋笼的埋设是否使其顶端稍低于超灌砼面③．砼灌注的施工监理：a. 检查工序交接记录、钢筋笼隐蔽工程验收记录是否合格后方浇筑砼；b. 检查砼配合比及砂、石、水泥等原材料的计量是否准确；查看进场原材料质量是 否符合要求；c. 检查砼坍落度是否符合要求d. 做好砼灌注旁站，以尺量或目测投料高度和外管上拔高度检查桩身砼灌注是否能 保证充盈系数三1;e. 严格检查拔管操作拔管速度是否控制在0.8〜1.2m/min内；如在流塑性淤泥质土 中，拔管速度则应控制在0.5m/min以内，以防止缩颈或断桩；f. 检查施工单位是否按规范要求留置砼试块，每台打桩机每工作班是否按规定留置 试块；5.4.3 工程造价监理控制:执行本工程“监理规划”第 7.3 节对工程造价的监理控制,专业监理工程师应对施工 单位申报的《工程款支付申请表》（A5表）清单中项目、数量、验收评定合格情况进行核 定，对合格项目进行现场计量后报送总监签署《工程款支付证书》（B3表），未经监理人员 验收合格或不符合施工合同规定的工程量，监理人员应拒绝计量和该部分的工程款支付申 请。
专业监理工程师应及时建立月完成工程量和工作量统计表，对实际与计划完成量进行 比较分析，提出投资控制或调整措施报业主审定，并应及时收集整理有关的施工和监理资 料，为搞好投资控制或处理费用索赔提供依据5.4.4工程进度监理控制： 执行本工程“监理规划”第7.4节对工程进度实施有效监控，项目监理部应检查、分 析本分项工程进度计划的合理性及同其它专业工序的协调性，审核材料采供时间、用量能 否满足进度需要；检查计划进度的实际完成情况，计划进度滞后时应分析原因，提出监理 意见或指令，要求施工单位作出调整计划并按计划付诸实施；检查计量实物工程量与工作 量指标完成情况，及时办理进度、计量确认签证5.4.5 安全生产监理控制： 按照本工程“监理规划“第7.5节要求对安全生产实施监控，注。
