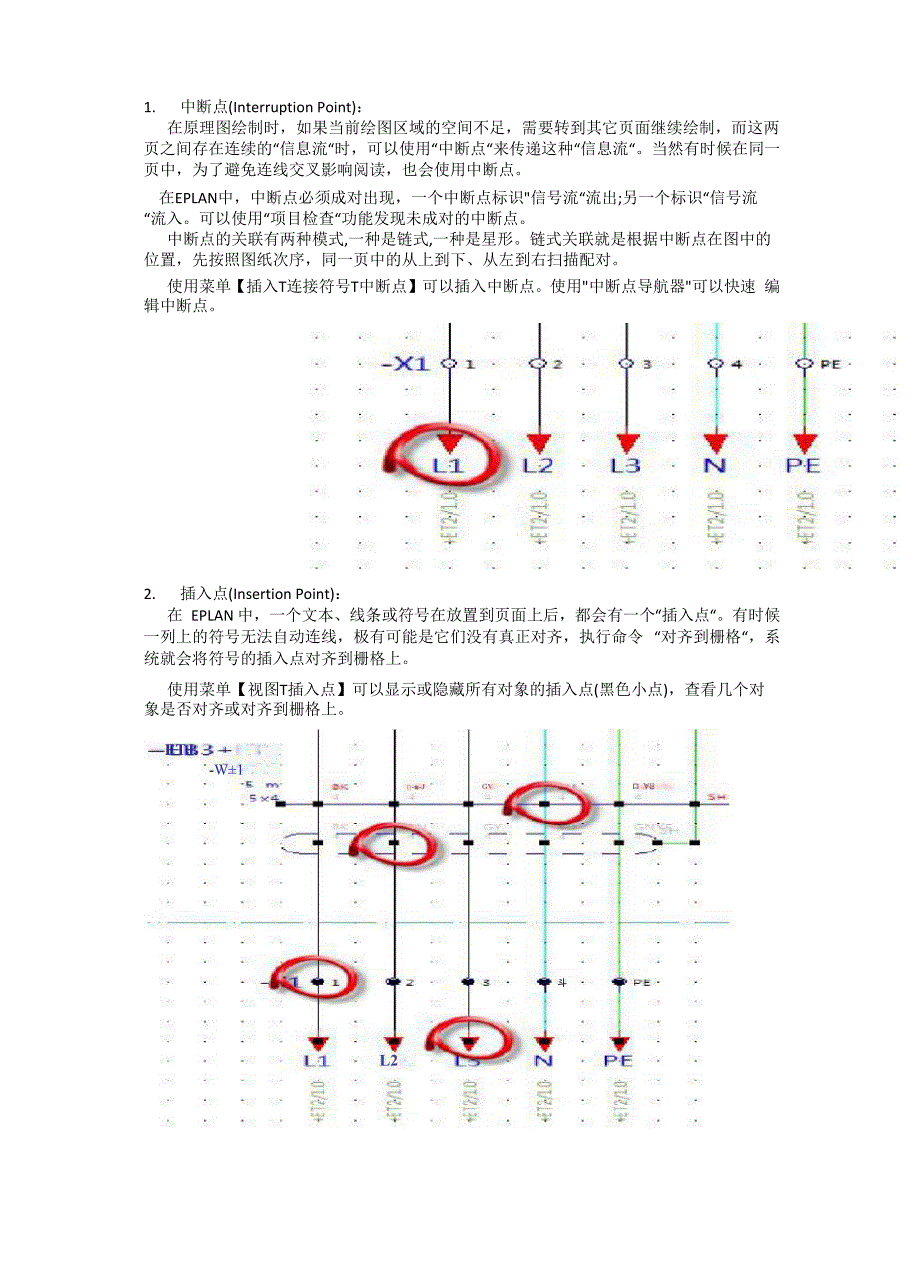

1. 中断点(Interruption Point)：在原理图绘制时，如果当前绘图区域的空间不足，需要转到其它页面继续绘制，而这两 页之间存在连续的“信息流“时，可以使用“中断点“来传递这种“信息流“当然有时候在同一 页中，为了避免连线交叉影响阅读，也会使用中断点在EPLAN中，中断点必须成对出现，一个中断点标识"信号流“流出;另一个标识“信号流“流入可以使用“项目检查“功能发现未成对的中断点中断点的关联有两种模式,一种是链式,一种是星形链式关联就是根据中断点在图中的 位置，先按照图纸次序，同一页中的从上到下、从左到右扫描配对使用菜单【插入T连接符号T中断点】可以插入中断点使用"中断点导航器"可以快速 编辑中断点2. 插入点(Insertion Point)：在 EPLAN 中，一个文本、线条或符号在放置到页面上后，都会有一个“插入点“有时候 一列上的符号无法自动连线，极有可能是它们没有真正对齐，执行命令 “对齐到栅格“，系 统就会将符号的插入点对齐到栅格上使用菜单【视图T插入点】可以显示或隐藏所有对象的插入点(黑色小点)，查看几个对 象是否对齐或对齐到栅格上斗L2—ETJ.-W±1□-■-J口 VEGV3. 断点(Break Point)：在 EPLAN 中，当两个符号的连接点对齐时，系统会自动连线。
但有时候如果我们不希望 自动连线，可以在自动连线的任意位置插入一个 “断点“断点默认是隐藏的，可以通过【视图T隐藏元素】查看隐藏元素，断点显示为一个灰色的小圆圈删掉它系统可以恢复 自动连线豆&玉A工A&4. 基点(Base Point)：EPLAN 中的基点如同其它制图软件中坐标系的原点(0， 0)在进行 2D 或 3D 安装板布局 时，需要准确定位(比如“直接坐标输入“功能)，此时输入的坐标值就是相对于基点的绝对坐 标值使用【选项T移动基点】可以临时地改变基点的位置EPLAN 中有不同的坐标系统，编辑电气原理图时， "电气工程"坐标的基点是在图框左上角 编辑图框或表格时， "图形"坐标的基点在左下角如图所示按钮 23 的坐标位置是相对于基点的绝对坐标值;为了设计方便，将基点移到该 按钮的中心，随后放置的按钮就是相对于这个“临时“基点的相对坐标5.基准点(Handle)：基准点就是粘贴或插入对象时，鼠标光标在对象上的悬停点在某些软件中基准点被叫做 “参考点“在激活“设计模式“时复制对象，会被要求选择基准点， 在粘贴时，鼠标的光标悬停于基准 点在创建符号宏或窗口宏时，用户可以自己定义基准点，则插入宏时鼠标光标悬停于宏的基 准点。
在定义3D宏时，除了系统生成的9个“自动基准点“，用于也可以插入“手动基准点“，在插 入 3D 宏时，鼠标悬停于基准点如图中的蓝色立方体图标6.电位连接点(Potential Connection Point)：电位连接点用于定义电位，可以为其设定电位类型（L、N、PE、+、-等）其外形看起来像 端子，但它不是真实的设备如果为电位设置了显示颜色，则整个项目中等电位的连接都 会以相同的颜色显示出来最常见的情况就是为PE电位连接点设置绿色虚线显示！ 定义电位连接点，一种目的是方便读图（尤其是项目中有 380V， 220V， 24V 等不同电位时） 发现短路等；另一种目的是编线号时按照电位类型分别编号如果用到 Pro Panel 自动布线 可以根据电位值指定不同的布线路径，将不同电压等级的线分布在不同线槽中电位连接 点一般位于图纸中电源进入或起始位置使用菜单【插入T电位连接点】可以插入电位连接点使用"电位导航器"可以快速查看系 统中的电位连接点7. 电位定义点（Potential Definition Point）：电位定义点与电位连接点功能完全相同，也不代表真实的设备，但是与电位连接点不同的 是，它的外形看起来像是连接定义点，不是放在电源起始位置。
电位定义点一般位于变压器、整流器或开关电源输出侧，因为这些设备改变了回路的电位值使用菜单【插入T电位定义点】可以插入电位定义点使用"电位导航器"可以快速查看系 统中的电位定义点8. 网络定义点(Net Definition Point)：元器件之间的接线被叫做一个网络插入网络定义点，可以定义整个网络的接线的源和目 标，而无需考虑“连接符号“的方向它能比“指向目标的连接“表达更简洁和清楚网络定义点多数时候用于以下情况： 多个继电器的公共端短接在一起或门上的按钮 /指示 灯公共端接在一起，在原理图设计的时候，它们的连接关系用 “指向目标“的连接点表达起 来很麻烦此时可用网络定义点外加连接列表来清晰表达，如果是使用了 ProPanel,还可 以根据布线(因为布线时就近原则)的实际情况优化原理图中的了解，使其更合理使用菜单【插入T网络定义点】可以插入网络定义点网络定义点的图标为一个颠倒的三 角形使用"电位导航器"可以快速查看系统中的网络定义点9. 连接定义点(Connection Definition Point)：在 EPLAN 中，两个元件之间的自动连线被称作连接，在电气图中，它可以代表导线、电缆 芯线或跳线(鞍形跳线、插入式跳线、接线式跳线等);在流体系统中可能代表气管或液压管道 连接的类型一般是由源和目标自动确定的，比如两个气动元件之间的连接默认就是 “气管 (Tube)"。
在系统无法确定连接类型时它被叫做"常规连接"，比如电气图中的连接通常都是 “常规连接“要修改连接的类型，不是直接选中连接来修改 (连接是无法选中的)，此时需要 插入“连接定义点“来改变插入连接定义点的另外一种用途是手动标注线号，当线号没有规 律时就采用这种方式;有规律时就使用“连接编号“功能使用菜单【插入T连接定义点】可以插入连接定义点使用"连接导航器"可以快速编辑连接10. 连接点(Connection Point)： 一个符号上能够连线的点成为连接点比如一个单极断路器，有两个连接点;而一个三极断 路器有六个连接点每个连接点都有一个编号，就是我们常说的元件引脚号，在 EPLAN 中 叫“连接点代号(connection designation)"比如常见接触器线圈的连接点有两个，代号为 "A1勺A2"在创建电气符号时，符号的功能定义会规定连接点的数量，如果功能定义为"可变",我们就 能自行定义连接点的数量了352-Q110 A11. 线束连接点(Bundle connection point)： 在多线原理图中，伺服控制器或变频器有可能会连接一个或多个 DB15/DB25 插头，要表达 它们的每一个连接，图纸会显得非常紧凑和凌乱，使用线束连接点可以大大的简化图纸， 使其看起来更加清晰。
使用菜单【插入T线束连接点】可以插入不同的线束连接点12. 部件定义点(Part definition point )：有些部件并不出现在原理图上，但需要体现在BOM表或者安装板上时，可以使用部件定义 点来承载部件编号，比如线槽或者导轨，甚至螺钉、正反可逆接触器的短接线等当然，并 不是一定要使用部件定义点才能解决类似问题比如线槽和导轨，可以作为安装板附件放在 安装的部件编号中、压接端子可以作为导线部件的附件、螺钉可以作为接触器的附件等等 部件定义点需要指定设备标识符(DT),它的图标看起来像一辆购物车！13. 母线连接点(Busbar connection point)： 母线连接点指的是母线排，既可以是铜母线排，也可以是汇流排等它的特点是母线连接 点具有相同的DT时，所有的连接点是相互连通的，可以传递电位和信号电气图纸中最常 见的就是接地母排使用"母线连接点"来表达使用菜单【插入T盒子/连接点/安装板T母线连接点】可以插入母线连接点1.914. 设备连接点(Device Connection Point)：有些电气设备其内部有复杂的电路，但对使用者来说这并不重要，重要的时怎么接线能够 工作，这些复杂电气设备在电气标准中并没有对应的电气符号，一般都会用黑盒加上设备 连接点来表达。
比如变频器、伺服控制器、触摸屏、多功能的仪表等等设备连接点的符号看起来像端子符号但却有不同，使用设备连接点，这些点不会被BOM 统计而端子会被统计，设备连接点不会被生成端子表而端子会有用户说变频器上接线的那个确实是端子呀? 是端子没错但问题是那个端子是变频器自 带的,不需用户购买的; 而电气项目中的端子是需要用户购买而且需要相关接线图表的如 果一个黑盒设备中用同名的连接点号,可以通过属性"Plug DT"进行区分,让这些连接点分属不 同的插头使用菜单【插入T盒子/连接点/安装板T设备连接点】可以插入设备连接点使用表格式 编辑"功能可以快速编辑它们的连接点号15. PLC 连接点(PLC connection point)：PLC连接点用于PLC的设计，它包括数字输入点(Digital Input)、数字输出点(Digital Output)、 模拟输入点(Analog Input)、模拟输出点(Analog Output)、PLC 卡电源(PLC card power supply)、 PLC 点电源(PLC power supply)PLC连接点默认样式与端子和设备连接点相似，但不同的是PLC DI/DO和AI/AO有地址，电源点有电位类型。
PLC 连接点在符号库中有不同符号 ,有的是表示带公插针的,有的是表示带母插针的,可以根 据需要选择还有一种PLC点是用于单点设计的，可以显示PLC连接点代号、PLC地址、DT 和符号地址使用菜单【插入T盒子/连接点/安装板TPLC连接点】可以插入各种PLC相关的连接点使 用"PLC导航器"可以批量快速地修改PLC信息X62Q3BUEUBU4-EB!165
如下图的接触器是主部件，在它的顶部可以按住 辅助触头，当定义了安装点后，在插入辅助触头 3D 模型时，系统可以自动捕捉安装点，实 现快速准确的附件安装如下图中带有三维坐标的绿色立方体图标18. 布线点(Routing Point)布线点是 EPLAN Pro Panel 中布线路径网络中的点它用于手动调节"自动布线",按设计者的 需要手动指定连接经过的线槽或路径执行菜单【项目数据T连接T更改布线】后会出现布线点1TH□nr0①百000忌■dnjr-ni" ri-r -11 II 11JDOQ0 0 o此外,还会遇到的有"节点(Node)",这个是在。
