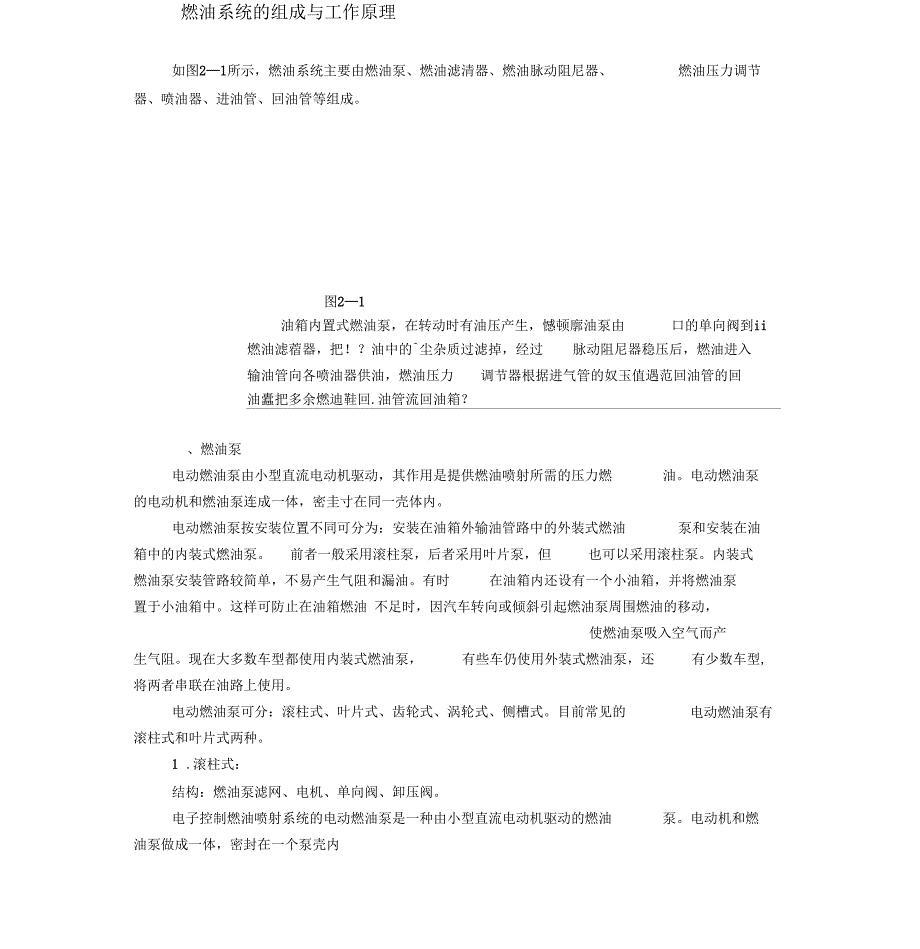

燃油系统的组成与工作原理如图2—1所示，燃油系统主要由燃油泵、燃油滤清器、燃油脉动阻尼器、 燃油压力调节器、喷油器、进油管、回油管等组成图2—1油箱内置式燃油泵，在转动时有油压产生，憾顿廓油泵由 口的单向阀到ii燃油滤蓿器，把！？油中的^尘杂质过滤掉，经过 脉动阻尼器稳压后，燃油进入输油管向各喷油器供油，燃油压力 调节器根据进气管的奴玉值遇范回油管的回油蠹把多余燃迪鞋回.油管流回油箱？、燃油泵电动燃油泵由小型直流电动机驱动，其作用是提供燃油喷射所需的压力燃 油电动燃油泵的电动机和燃油泵连成一体，密圭寸在同一壳体内电动燃油泵按安装位置不同可分为：安装在油箱外输油管路中的外装式燃油 泵和安装在油箱中的内装式燃油泵 前者一般采用滚柱泵，后者采用叶片泵，但 也可以采用滚柱泵内装式燃油泵安装管路较简单，不易产生气阻和漏油有时 在油箱内还设有一个小油箱，并将燃油泵置于小油箱中这样可防止在油箱燃油 不足时，因汽车转向或倾斜引起燃油泵周围燃油的移动，使燃油泵吸入空气而产生气阻现在大多数车型都使用内装式燃油泵， 有些车仍使用外装式燃油泵，还 有少数车型,将两者串联在油路上使用电动燃油泵有电动燃油泵可分：滚柱式、叶片式、齿轮式、涡轮式、侧槽式。
目前常见的滚柱式和叶片式两种1 .滚柱式：结构：燃油泵滤网、电机、单向阀、卸压阀电子控制燃油喷射系统的电动燃油泵是一种由小型直流电动机驱动的燃油 泵电动机和燃油泵做成一体，密封在一个泵壳内滚柱式燃油泵_._、* J_如图2—2所示，滚柱式燃油泵泵壳的一端是进油口，另一端是由油口电 源插头在由油口一侧进油口一侧的滚柱式燃油泵由壳体中间的直流电动机高速 驱动当燃油泵旋转时，由图2-了于离心力的作用，转子槽内的滚柱向外移动，紧靠在 偏心的泵体壁面上滚柱随转子一同旋转时泵腔容积发生变化； 燃油进口处容积 越来越大，由口处容积越来越小，使燃油经过入口的滤 网被吸入燃油泵， 加压后经过电动机周围的空隙由由口泵由2 .叶片式：如图2—3所示，这种燃油泵与滚柱式电动燃油泵结构相似， 但它的转子是 一块圆形平板，平板圆周上开有小槽，形成泵油叶片燃油泵在运转时，转子周 围小槽内的燃油跟随转子一同高速旋转 由于离心力的作用，使燃油由口处油压增高，同时在进口处产生一定的真空， 从而使燃油从进口吸入并被泵向由口 这 种泵是最大泵油压力可达600kPa以上图2 一 |电动燃油泵中的燃油泵和电动机都浸在燃油中o 在泵油过程中，燃油不断穿 过燃油泵和电动机，燃油泵本身及电动机中的线圈、 电刷、轴承等部位都靠燃油 来冷却或润滑。
因此，电动燃油泵要绝对禁止在无油的情况下运转，以免烧坏发动机熄火后，为预防油管内的燃油倒流，在燃油泵由口处装有单向导通的 阀门，使管道内保持一定量的燃油，有利于下次起动当供油管内堵塞时为避免油压过高损坏燃油泵， 在燃油泵上设有卸压阀当 系统内油压过高时，顶开安全卸压阀阀门，把油压释放掉，使燃油在油箱内循环二.喷油器喷油器实际上是一个电磁阀，由针阀与衔铁制成一个整体，当 ECL发生脉冲 信号时，衔 铁与针阀一起被吸起，一定压力的燃油从喷口喷由，当电磁线圈断电 时，磁力消失衔铁与针阀在弹簧的弹力下回关阀喷口， ECU俞由的脉冲时间长，;喷油器的结构喷油器实物阀口打开时间长，喷油器喷油量大，反之喷油量小如图2—7 0T示，电脑ECU依据发动机转速、空气流量 1计、节气Qg真传感器、冷却水温传感器、进气温度传感器 和氧传感器等输入信号，计 算由精确的喷油量，发生脉冲信 号？控制喷油器开启，把一定压 力的燃油以魏喊懑磁 管与空气混合后进入气缸燃烧口图2—5图2—4」请注意：喷 )I油器的控制-I过程 y图2—71 .轴针式喷油器轴针式喷油器的结构如图 2—8图所示，喷油器主要由喷油器外壳、滤网、 电接头、电磁 线圈、衔铁、针阀、喷油轴针、上下密封圈组成，当喷油器的电磁 线圈无电流通过时，针阀在弹簧的作用下将喷油器的阀口关闭，喷油器不喷油， 当电磁线圈通电时，线圈产生磁场，电磁吸力将铁芯吸起上移，与铁芯一体的针 阀，同时上移，喷油器的阀口被打开，燃油从精密的环谧构b)女装形喷口以雾状喷由。
图2—81滤向2电接头土电雄线圈 4衔铁工针陶百喷油轴针7.燃油分配管8.保险夹头9.上密封圈10.下密封圈喷油器用专门的支座安装，支座为橡胶成型件从而形成隔热作用防止喷油 器中的燃油产生气泡，有助于提高发动机的高温起动性能 另外，橡胶成型件可 保护喷油器不受过高振动力的作用 视发动机结构型式的不同，喷油器或是经燃 油管，或经带保险夹头的连接插座与燃油分配管连接2 .球阀式喷油器加大，所以喷现代的发动机都具有较低的燃油消耗和较高的功率，各种发动机的进气流量 油器的动态流量范围必须同时增大图2—51 ?弹赛工阴就？阔座4 K Q护萼A拦块 丁循1铁3W器体9.电磁线圈10八减轻阀针质量并提高弹簧预紧力，对获得宽大的动态流量范围十分有效同 时，用球阀简化计量部位的结构，有助于提高喷油量精度止匕外，喷油器体和盖， 用高导磁不锈钢制成，提高了耐蚀性如图 2—9为球阀式电磁喷油器结构它 与轴针式电磁喷油器的主要区别在于阀针的结构 球阀式的阀针是由钢球，导杆和衔铁用激光束焊接成整体制成的具质量减轻到只有普通轴针式阀针的一半， 这是采用短的空心导杆实现的为了保证燃油密封，轴针式阀针必须有较长的导 向杆，而球阀具有自动定心作用，无须较长的导向杆，因此，球阀式的阀针质量 轻，且具有较高的燃油密封能力，明显优于轴针式针阀。
当喷油脉冲输入电磁线圈时，产生电磁吸力，固定在阀针上的衔铁向上吸起， 阀针抬离阀座，燃油开始通过计量孔喷由当喷油脉冲终止时，吸力消失，阀针 在弹簧力作用下返回阀座，于是喷油结束因此，每次喷油量取决于输入电磁线 圈的电流脉冲宽度3. 片阀式电磁喷油器如图2—10为片阀式电磁喷油器，其内部结构的主要特点是质量轻的阀片和 孔式阀座，它们与磁性优化的喷油器总成结合起来，使喷油器不仅具有较大的动 态流量范围，而且抗堵塞能力较强电磁线圈可按任何特性值绕制，但典型的一 种是低电阻型喷油器，阻值为 2-3 Q,用于电流驱动型系统，另一种是高电阻型 喷油器，阻值为13-17 Q,用于电压驱动型系统，燃油从喷油器顶部注入in图 2—1U1.喷嘴套2阀座父箱圈4喷油器体，铁心&滤洁器？调压遣黑盘弹重工电耐线圈 U限破”阀片当喷油器处于未通电状态（阀关闭）时，阀片被螺旋弹簧力和液压力紧在阀 座上当来自ECU勺喷油脉冲通过喷油器线圈绕组时， 即产生磁场，在电磁力足 以克服弹簧力和液压力的合力之前，阀片仍将压紧在阀座上，一旦电磁力超过两 者的合力，阀片即开始脱离阀座上的密封环， 被铁心吸住，于是具有压力的燃油进入阀座密封环中的计量孔。
反之，一旦来自 ECU的喷油脉冲结束，电磁力开始 衰减，但是阀片仍瞬时保持阀开启状态，直到喷油器弹簧力克服衰减的电磁力为 止当弹簧力大于衰减的电磁力时，阀片将脱离档圈返回到阀座上，切断燃油喷 射图谪片敷tSSK上 2—11切阀片抬高阀座1趋！［弹簧玄铁心4摊戡.阀片15阀座片阀的工作壮态WWWv4.喷油器的分类喷油器按电磁线圈的电阻值高 f氐，可分为高阻值（13-17 0＞喷 油器和低阻值（2-3Q）喷袖器两种.有些厂家为了便 于区分不同 喷油器，往往将喷油器的捕头做成不同的形状， 有的还用插头的不同颜柜表乔喷油量的大小.根据燃油喷射系统类型的不同，喷油器可分为多点式燃油喷射系统 （发动机 每一个缸具有一个喷油器）如图2 — 12所示，和单点式燃油喷射系统 （在节器门 体内有一个或两个喷油器）喷油器电磁线圈的驱动方式有电压驱动式和电流驱动式两种电压驱动是指ECU利用恒定的脉冲电压驱动喷油器喷油油器又可为高电阻喷油器和低电阻喷油器两种低电阻喷油器是用 5-6V电压驱动的，其电磁线圈电阻较小，不能直接和 12V电源连接，否则会烧坏电磁线圈 低电阻喷油器优点是机械延迟小，灵敏度高但由于电阻小，电流很大，线圈会 因为过热而降低喷油器的使用寿命。
因此，低电阻喷油器电路中要安装几个串联 的减压电阻，防止喷油器过热，并稳定喷油器工作高电阻喷油器是用 12V电压 驱动的，其电磁线圈电阻较大，在检修时可直接和 12V电源连接高电阻喷油器 由于电流小，对 ECU要求低，使用可靠，故目前仍被广泛应用这种驱动方式的喷电流驱动式喷油器的驱动脉伸信号开始时是用一个鲸 Q的电流，使电惑线圈产生较大册吸力，以迅速打开喷口 .随 后用较小电流保持唏口的开启烟 *从而防止电磁线圈过热， 因此其驱动效果较好.电盍呃动方式只适用于低阻值的喷油ECU设计要求高，故彳眇采阿器，因其对- 喷油器的驱/ 4动形式 力।
『十号一图 2—17也点2.电热生3叔金屈片4克悻3.电接头图2—1m'融点2电热丝M双金雇片4壳体5电接头发动机冷机起动时，喷油器的工作时间受限时开关控制在？ 20匚温度下，最大的开启持续时间为 7.5s,随着温度上升，开启持续时I'可将逐渐减小.当温度达35匚时，冷起动喷油器便停 止喷油.在发动机处于正常的热状态下起动时，泌限肘开关是 一直处于断开状态的，冷起动喷油器并不喷射附加燃油 .冷起动喷油器'图 2—192?点火开关3.限时开关4?嫩潮开关电热1 ?冷起动喷油器丝15?热限剪开关泌点 6.忠腿且开关电热丝 2图2—21由于喷油器的喷油量在高低速时不同油管中会由现油压脉动，所以在燃油泵上或管路中，需要安装一个脉动阻尼器来减小供油管路中的油压脉动，使油 压较为稳定当油压脉动大，油压克服务弹簧的压力将隔膜顶起燃油进入脉动阻尼器的油室，当油压脉动小时，弹簧的弹力顶动隔膜下移燃油在油室内被压由， 这样燃油泵转动时利用膜片的上下移动，来缓冲油压有了燃油痣清 器，燃油中的杂 ,质就会被过播掉，五？然油滤清器图 2—22燃油滤清器的作用是滤去燃油中的杂质 ，防止污物堵塞喷油器针阀等精 密机件，如图2— 22的燃油滤清器装在电动燃油泵之后的输油管路 ）由纸质滤心 再串联一个棉纤维过滤网制成的）滤网有很好的滤清效果）能滤去直径大于 0.01mm的杂质，其外壳为密圭寸式铁壳, 有一定的耐压能力）在正常使用情况下）这 种燃油滤清器的使用寿命较长 ）汽车每行驶 40000km才。
