二硫化钼分子成键规律与滑移面

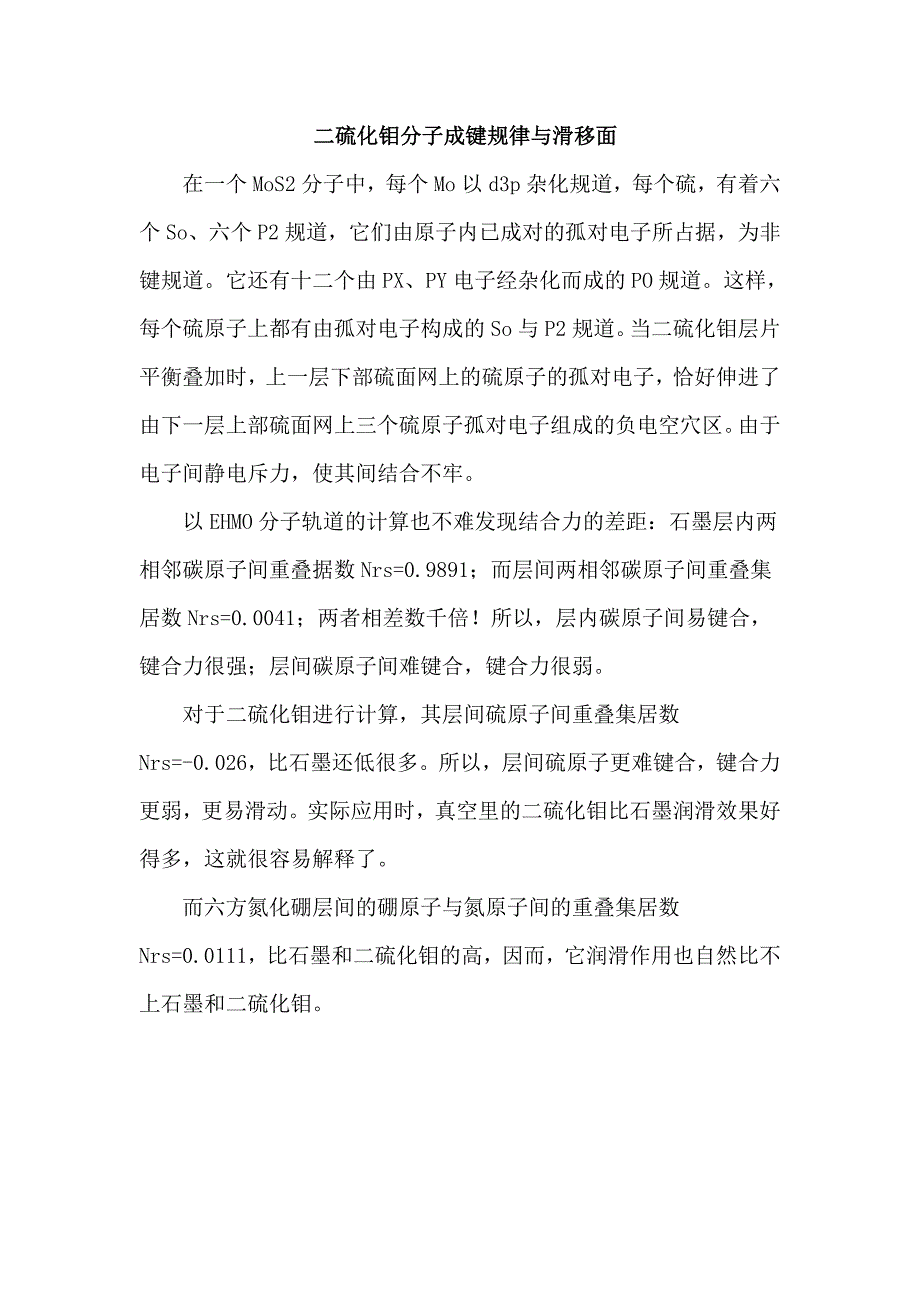

二硫化钼分子成键规律与滑移面二硫化钼分子成键规律与滑移面在一个 MoS2 分子中，每个 Mo 以 d3p 杂化规道，每个硫，有着六个 So、六个 P2 规道，它们由原子内已成对的孤对电子所占据，为非键规道它还有十二个由 PX、PY 电子经杂化而成的 PO 规道这样，每个硫原子上都有由孤对电子构成的 So 与 P2 规道当二硫化钼层片平衡叠加时，上一层下部硫面网上的硫原子的孤对电子，恰好伸进了由下一层上部硫面网上三个硫原子孤对电子组成的负电空穴区由于电子间静电斥力，使其间结合不牢以 EHMO 分子轨道的计算也不难发现结合力的差距：石墨层内两相邻碳原子间重叠据数 Nrs=0.9891；而层间两相邻碳原子间重叠集居数 Nrs=0.0041；两者相差数千倍！所以，层内碳原子间易键合，键合力很强；层间碳原子间难键合，键合力很弱对于二硫化钼进行计算，其层间硫原子间重叠集居数 Nrs=-0.026，比石墨还低很多所以，层间硫原子更难键合，键合力更弱，更易滑动实际应用时，真空里的二硫化钼比石墨润滑效果好得多，这就很容易解释了而六方氮化硼层间的硼原子与氮原子间的重叠集居数Nrs=0.0111，比石墨和二硫化钼的高，因而，它润滑作用也自然比不上石墨和二硫化钼。
