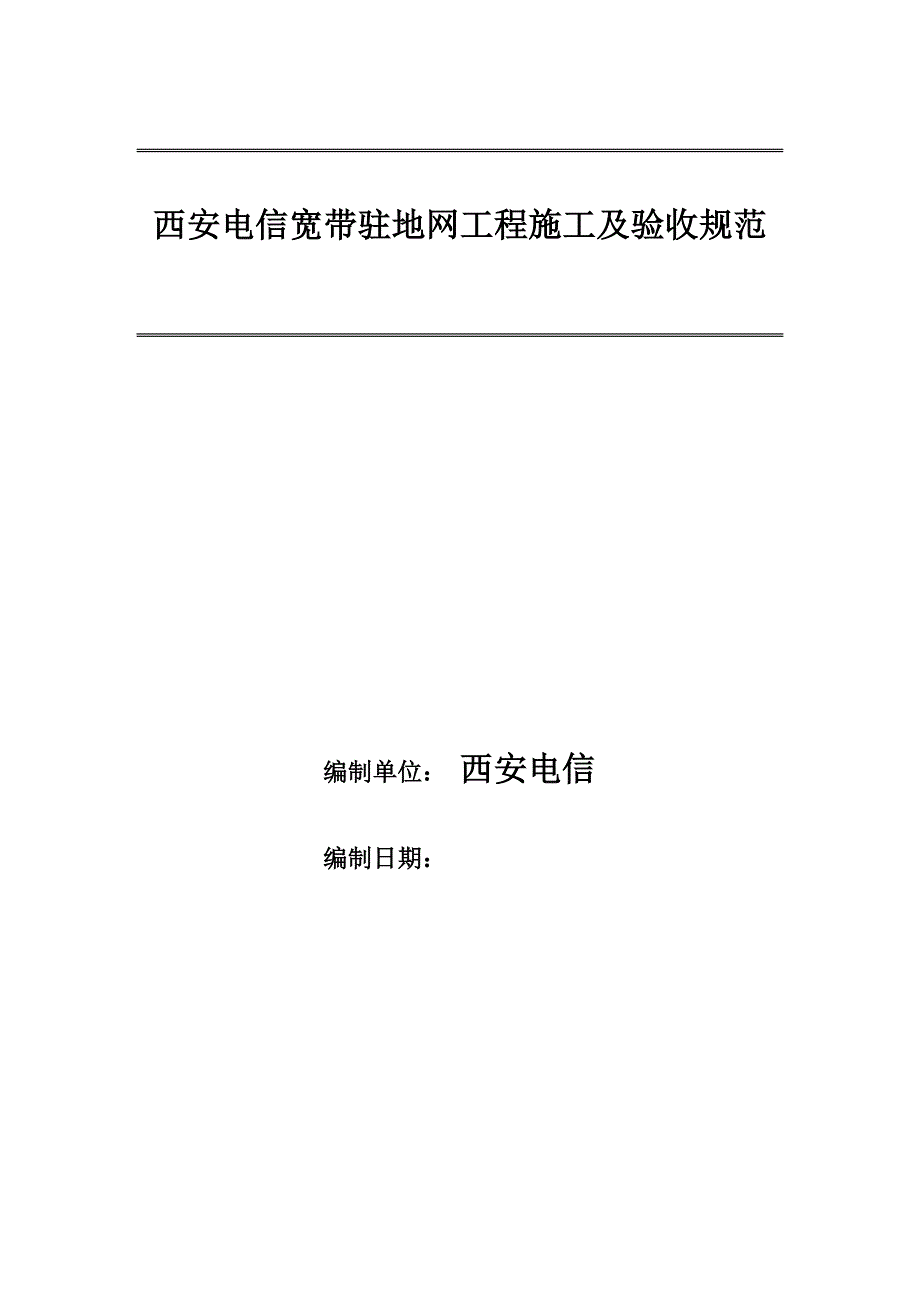

西安电信宽带驻地网工程施工及验收规范编制单位： 西安电信编制日期： 1、总则1.0.1 本规范是针对小区有线宽带接入等驻地网工程而制定的施工、验收规范扩建、改建驻地网工程可参照执行1.0.2 驻地网工程中所采用的设备，必须是符合国家相关行业技术标准且在集团公司选型范围内的产品1.0.3 驻地网工程施工、验收过程中，按照本规范执行在特殊情况下，执行本标准的条款确有困难时，应充分阐述理由，提出解决方案，并呈报建设管理部门审批1.0.4 凡本规范未具体规定的技术标准、技术要求，应依据设计文件的要求及相关国家标准执行1.0.5 竣工验收工作的方法和步骤应执行行业、中国移动和河南公司的现行规定，验收项目、内容和要求应按本规范办理1.0.6 在工程验收测试过程中，应认真做好各项原始记录，填写好各种测试表格，便于今后工作中核查，并为整理竣工验收文件做好准备1.0.7 本规范未包括的特殊项目验收指标要求，可依据工程项目的技术规范书和设计文件的要求执行1.0.8 各建设单位和施工单位应贯彻执行本规范的具体要求，其自行制定的规程不得与本规范相抵触1.0.9 本规范依据国家的相应规范标准，结合GPON技术，并综合智能化建筑的最新发展和国内智能化小区相关规定而编制的。
本规范在与国家相关标准和规范矛盾时，以国家标准和规范为准1.0.10 本规范用黑体字标注的条文为强制条文，必须严格遵守2、引用标准2.0.1 YD/T 5139-2005 有线接入网设备安装工程设计规范2.0.2 YD/T 5140-2005 有线接入网设备安装工程验收规范2.0.3 YDN 065-1997 邮电部交换设备总技术规范书2.0.4 YD/T 1128-2001 交换设备总技术规范（补充件1）2.0.5 YD/T 1292-2003 基于H.248 的媒体网关控制协议2.0.6 YD/T 1475-2006 接入网技术要求——基于以太网方式的无源光网络(EPON)2.0.7 YD/T 926-1-2001 大楼通信综合布线系统第一部分 总规范2.0.8 YD/T 926-2-2001 大楼通信综合布线系统第二部分 综合布线用电缆、光缆技术要求2.0.9 YD5137-2005 本地网通信线路工程设计规范2.0.10 YD/T 5138-2005 本地通信线路工程验收规范2.0.11 YD/T1155-2001 通信用“8”字形自承式室外光缆2.0.12 YD/T1258-2003 室内光缆系列-总则、单芯光缆、多芯光缆2.0.13 GB 50311-2007 综合布线系统工程设计规范2.0.14 GB 50312-2007 综合布线工程验收规范2.0.15 YD/T 1531-2006接入网设备测试方法—基于以太网方式的无源光网络(EPON)2.0.16 YD/T 1636-2007光纤到户（FTTH）体系结构和总体要求2.0.17 3、术语和符号英文缩写 英文名称 中文名称CATV Cable Tele Vision 有线电视DBA Dynamic Bandwidth Allocation 动态宽带分配DSL Digital Subscriber Line 数字用户线DSLAM DSL Access Multiplexer 数字用户线接入复用器EPON Ethernet Passive Optical Network 基于以太网方式的无源光网络FTTB Fiber to the Building 光纤到大楼FTTH Fiber to the Home 光纤到户IAD Integrated Access Device 综合接入设备IP Internet Protocol 互联网协议IPTV Internet Protocol Tele Vision 网络电视LAN Local Area Network 局域网OAM Operation,Administration & Maintenance 操作、管理和维护ODF Optical Fiber Distribution Frame 光配线架ODN Optical Distribution Network 光分配网络OLT Optical Line Terminal 光线路终端ONU Optical Network Unit 光网络单元PBX private branch (telephone) exchange ()专用交换机PON Passive Optical Network 无源光网络POTS Plain Old Telephone Service 传统业务PRI Primary Rate Interface 基群速率接口PSTN Public Switched Telephone Network 公共交换网QoS Quality of Service 服务质量SNMP Simple Network Management Protocol 简单网络管理协议SNI Service Node Interface 业务节点接口TE Terminal Equipment 终端设备TO Telecommunications Outlet 信息点UPT Unshielded Twisted Pair 非屏蔽对绞线UNI User Network Interface 用户网络接口VLAN Virtual Local Area Network 虚拟局域网VOIP Voice Over Internet Protocol IP 语音工作区：需要设置终端设备的独立区域。
电信间：放置楼层配线设施的区域设备间：放置电信设备、电缆和光缆终端配线设备并进行缆线交接的专用空间4、机房环境、安全检查4.1 机房环境检查4.1.1 在设备安装工程开始前，应根据设计对机房和楼宇设备间的环境条件进行全面检查4.1.2 机房的环境检查，具体要求如下:1. 机房应远离易燃、易爆、强电磁干扰（大型雷达站、发射电台、变电站）等场所；机房不应与水泵房及水池相毗邻，机房的正上方不应有卫生间、厨房等易积水建筑2. 机房土建工程已全部竣工，机房的净高、承重、门窗、墙面、地面、顶棚面、照明、电源插座设置等应符合工艺设计要求，门锁和钥匙配套齐全3. 房屋预埋线槽、暗管、孔洞和竖井的位置、数量、尺寸均应符合设计要求4. 机房和设备间的环境温度和相对湿度应符合设计要求4.1.3 新建机房不得安装吊顶和活动地板4.1.4 机房应提供可靠的接地装置，接地电阻值应符合设计要求4.1.5 机房应提供符合设备工作所需要的直流电源或交流电源；其直流电源电压、波动范围及交流电源电压、频率、波形畸变率均应符合设计要求4.1.6 有可靠的安防措施,具备门禁告警等系统4.1.7 机房内不得有水管、煤气管、暖气设备、消防喷淋设施等。
确有其设施且无法避免的,必须做隔离和防渗处理4.1.8 机房室内布放设备用线缆原则上应采用上走线方式4.1.9 进入机房的管孔应有一定的坡度(坡度>2.5‰),即机房内的管孔应比室外高4.1.10 机房楼板预留孔洞应配置阻燃材料的安全盖板并确保能密封隔离,如穿放有线缆的应用防火泥封堵4.1.11 楼宇设备间的检查包括下列内容：1. 设备间土建工程已全部竣工2. 房屋预埋线槽、暗管、孔洞和竖井的位置、数量、尺寸均应符合设计要求3. 设备间应提供220V带保护接地的单相电源插座4. 设备间应提供可靠的接地装置，接地电阻值及接地装置的设置应符合设计要求5. 设备间的位置、面积、高度、通风、防火及环境温湿度等应符合设计要求4.2 机房安全检测4.2.1 机房内必须配备有效的灭火消防器材凡要求设置的火灾自动报警系统和固定式气体灭火系统，必须保持性能良好4.2.2 机房室内新装修材料应采用非燃烧材料不得使用木地板、木护墙及可燃窗帘等易燃物品4.2.3 机房楼板预留孔洞应配置非燃烧材料的安全盖板，已用的光缆走线孔洞应用阻燃材料封堵4.2.4 机房内严禁存放易燃、易爆等危险物品4.2.5 管线入口部位的处理应符合设计要求，并应检查采取排水及防止气、水、虫等进入的措施。
注：针对部分靠近驻地网设备间因客观条件受限无法满足以上要求的，可在保证设备及人员安全情况下适度放宽限制强制条文部分无法满足时，应充分阐述理由，提出解决方案，并呈报建设管理部门审批 5、设备、器材检验5.0.1 进行器材检验时，现场必须有建设方代表（或监理）、工程施工代表同时在场5.0.2 设备、器材检验应符合下列要求：1. 主要设备的规格型号符合工程设计要求，其数量及到货时间应符合订货合同要求2. 设备外包装应完整，无破损，无受潮、火烤等迹象；无明显凹陷当发现有受潮、破损或变形的设备和器材时，应由建设方代表（或监理）和工程施工代表共同进行鉴定，并做好记录3. 工程建设中不得使用检验不合格的设备器材4. 当设备器材型号不符合原工程设计要求而需作较大改变时，必须征得设计、监理和建设单位的同意并办理设计变更手续5. 建设单位、监理单位、施工单位代表应按照装箱单与设备实物进行核对检查，并做好记录6. 验货清点时，设备需轻拿轻放检验完毕，设备应分类存放，并做好标识，注明设备类别、数量；特别应注意细小零件的存放，防止丢失7. 开箱验货完毕，应做好现场清理工作,并经建设方或监理确认5.0.3 器材外观检查应符合下列要求：1. 规格、程式应符合设计要求。
2. 器材外观应完整无损、光洁、无毛刺、无气泡、无锈蚀、无裂纹、零配件齐全5.0.4 缆线的检验应符合下列要求：1. 工程所用光缆和电缆规格、程式、型号及缆线的防火等级等相关指标应符合设计规定2. 成盘光缆盘号、型号及长度应与出厂产品质量合格证一致3. 光缆、电缆外包装和外护套应完整无损、光缆纤芯应无断纤等现象4. 成盘光缆需进行盘测，指标应符合设计文件和产品出厂要求5. 电缆应附有本批量的电气性能检验报告，施工前应进行链路或信道的电气性能及缆线长度的抽验，并作测试记录5.0.5 连接器件的检验应符合下列要求：1. 配线模块、信息插座模块及其他连接器件的部件应完整，电器和机械性能等指标符合相应产品生产的质量标准塑料材质应具有阻燃性能，尺寸、规格、容量等应满足设计要求2. 信号线路浪涌保护器各项指标应符合有关规定3. 光纤连接器件及适配器使用型式和数量、位置应与设计相符5.0.6 分纤设备、光分路器的检查应符合下列要求：1. 光分路器、光分路框（箱）的型式、规格应符合设计要求；2. 光分路框（箱）的最大容量应符合设计要求；3. 光分路框（箱）可安装多个光分路器时，单个光分路器的插拔应当不影响其余光分路器；4. 尾纤型光分路器的尾纤接头类型、长度应符合设计要求；5. 连接器型光分路器的适配器类型应符合设计要求；6. 光分路器输出端口的均匀性应小于3db。
5.0.7 楼层配线设备的检查应符合下列要求：1. 光、电缆。
