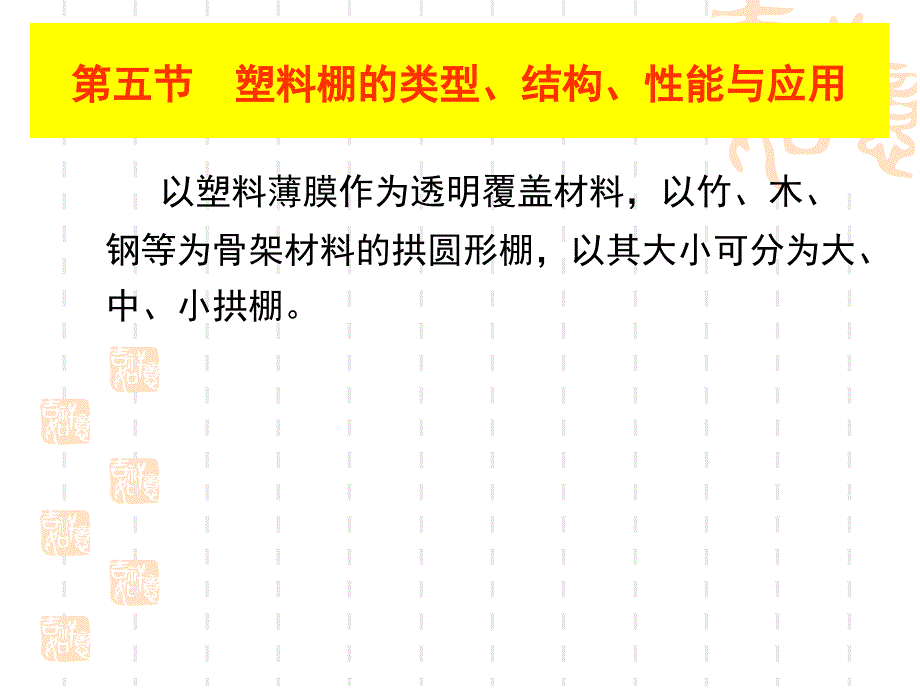

第五节第五节 塑料棚的类型、结构、性能与应用塑料棚的类型、结构、性能与应用 以塑料薄膜作为透明覆盖材料，以竹、木、钢等为骨架材料的拱圆形棚，以其大小可分为大、中、小拱棚 一、塑料小棚 跨度1.2 ～2米，高1米，结构简单，取材方便，类型多种：（一）类型与结构 1 1 、拱圆型小棚、拱圆型小棚 棚架为半圆形，高度1m左右，宽1.5~2.5m，长度依地而定，骨架用细竹竿按棚的宽度将两头插入地下形成圆拱，拱杆间距30cm左右，全部拱杆插完后，绑3~4道横拉杆，使骨架成为一个牢固的整体 覆盖薄膜后可在棚顶中央留一条放风口，采用扒缝放风因小棚多用于冬春生产，宜建成东西延长为了加强防寒保温，棚的北面可加设风障，棚面上于夜间再加盖草苫 2 2、半拱圆小棚、半拱圆小棚 棚架为拱圆形小棚的一半，北北面面为为1m1m左左右右高高的的土土墙墙或或砖墙，南面为半拱圆的棚面砖墙，南面为半拱圆的棚面 棚的高度为1.1~1.3m，跨度为2~2.5m，一般无立柱，跨度大时中间可设1~2排立柱，以支撑棚面及负荷草苫 放风口设在棚的南面腰部，采用扒缝放风，棚的方向以东西延长为好。
小拱棚的类型拱圆棚拱圆棚加风障半墙拱圆棚 单斜面棚单斜面棚 3 3、单斜面小棚、单斜面小棚 棚棚形形是是三三角角形形（（或或屋屋脊脊形形）），，适适用用于于多多雨雨的的地地区区中间设一排立柱，柱顶上拉一道8号铁丝，两侧用竹竿斜立绑成三角形，可在平地立棚架，棚高1~1.2m，宽1.5~2m也可在棚的四周筑起高30cm左右的畦框，在畦上立棚架，覆盖薄膜即成一般不覆盖草苫建棚的方位，东西延长或南北延长均可 小拱棚的类型拱圆棚拱圆棚加风障半墙拱圆棚 单斜面棚单斜面棚 （二）小棚的性能1、温度：、温度：（1）气温 以阳光为唯一热源，因此棚内温度有季节变化和日变化①季节变化：冬季温度最低，春季逐渐升高，主要用于春提前，秋延后蔬菜生产②日变化：与外界气温基本一致，最高温出现在中午13：00左右，最低温出现在凌晨4-5时 （二）小棚的性能③③温差较大温差较大：白天升温快，最大增温能力可达20℃，（注意高温季节的高温危害）；但降温速度也快，有草苫的保温能力仅6-12℃，无外覆盖时仅1-3℃（注意低温、寒潮时冻害）④④温度分布不均匀温度分布不均匀：中间高、两边低、温差可达7-8℃。
（（2）地温）地温§地温变化规律基本与气温相似，但不如气温剧烈§地温日最高温出现比气温滞后2h，0-10cm地温受气温影响变化较大，深层土壤变化小一般棚内地温比露地高5-6℃§季节变化：北京1-2月份10cm平均地温为4-5℃，3月份为10-11℃，3月下旬达14-18℃ （二）小棚的性能2.2.湿度：湿度： 小棚在密闭条件下，由于土壤水分蒸发和植物蒸腾，造成棚内高湿 一般棚内空气相对湿度可达80%～100%，白天通风湿度也在40～60%，平均比露地高20%左右§棚内湿度的变化，随气温的升高而降低，棚内低温湿度高；晴天湿度低，阴天湿度高小棚内高温高湿或低温高湿，易感染病害，必须加强通风管理 （二）小棚的性能3. 3. 光照：光照：§塑料薄膜小拱棚的透光性能较好，春季棚内透光率最低在50%以上棚结构对光照影响不大，但方位对光分布有影响棚结构对光照影响不大，但方位对光分布有影响§一般小拱棚的方位取决于地块，但相对而言，南北走向比东西走向受光更均匀§南北延长，东西朝向，棚内是活阴影，植株长势均匀；而东西延长，南北朝向棚内阴影一直是北面（死阴影），北面植株长势弱 （三）小棚的应用：1、春提早、秋延后或越冬栽培耐寒蔬菜。
如芹菜、青蒜、菠菜、甘蓝等2、春提早定植果菜：如西、甜瓜、番茄、黄瓜等3、早春育苗：菜、花、果小拱棚电热温床育苗，外盖草帘 二、中棚§跨度4～6m§固定式高1.5～1.8m，跨度4～6m，§活动式高1.2~1.5 钢筋骨架，可移动，方便，有外覆盖，保温好§有竹木和钢筋结构，人可以在棚内操作§中棚性能比小棚好，但次于大棚，适育苗，扣韭、绿叶菜类及茄果类栽培，小气候变化规律与小棚相似 三、三、 塑料大棚塑料大棚 通常把不用砖石结构围护，只以竹、木、水泥或钢材等杆材作骨架，在四周表面覆盖透明塑料薄膜的大型保护栽培设施称为塑料大棚称为塑料大棚 与温室相比，具有结构简单，建造、拆装方便，一次性投资少等优点；与中小棚相比，又具有坚固耐用，棚体高大、使用寿命长等优点，一般大棚覆盖面积300m2以上，棚的顶高在2~2.5m，跨度8~15m，长30~60m，南方偏小，北方偏大 塑料大棚 （一）塑料大棚的类型（一）塑料大棚的类型§按建材分：竹木结构、钢材结构、竹木钢材混合结构§按连结方式：单栋大棚连栋大棚§按屋面形式：拱圆形屋、脊形（目前很少见） §三杆一柱的棚体结构经过不断演变，现已演化为无柱钢材大棚，在70年代出现无柱大棚。
在70年代末，由中国农业工程设计院消化吸收，无柱大棚在中国普及，进入工业化批量生产阶段§下面分别介绍不同材料大棚结构 1 1．竹木结构大棚．竹木结构大棚: : 均由立柱、拱杆、拉杆和压杆等组成（三杆一柱三杆一柱）§大棚跨度为跨度为12~14m，矢高，矢高2.6~2.7m，以3~6cm粗的竹竿为拱杆，拱杆间距1~1.1m，每一拱杆由6根立柱支撑，立柱用木杆或水泥预制柱优点：优点：建筑简单，拱杆有多柱支撑，比较牢固，建筑成本底§缺点：缺点：立柱多造成遮光严重，且作业不方便竹木结构大棚（单位：竹木结构大棚（单位：m m）） 所需棚膜的计算：所需棚膜的计算：§棚膜宽度=大棚跨度（a）+ 棚高（H）×2§棚膜长度=棚长 + 2×棚高 + 3m（两头埋头）§聚氯乙烯亩用膜180kg，聚乙烯膜亩用量为100kg左右 2 2．悬梁吊柱竹木拱架大棚．悬梁吊柱竹木拱架大棚 悬梁吊柱竹木拱架大棚是在竹木大棚的基础上改进而来的，中柱由原来的1~1.1m一排改为3~3.3m一排，横向每排4~6根用木杆或竹竿作纵向拉梁把立柱连接成一整体，在拉梁上每个拱架下设一立柱，下端固定在拉梁上，上端支撑拱架，通称“吊柱”。
悬梁吊柱竹木拱架大棚（单位：m)①立柱 ②拱杆 ③纵向拉杆④吊柱 ⑤压膜线 ⑥地膜 3 3．拉筋吊柱大棚．拉筋吊柱大棚 拉筋吊柱大棚一般跨度12m左右，长40~60m，矢高2.2m，肩高1.5m水泥柱间距2.5~3m，水泥柱用6号钢筋纵向连接成一个整体，在拉筋上穿设2.cm长吊柱支撑拱杆，拱杆用3cm左右的竹竿，间距1m，是一种钢竹混合结构夜间可在棚上面盖草帘 拉筋吊柱大棚拉筋吊柱大棚①①水泥柱水泥柱 ②②吊柱吊柱 ③③拱杆拱杆 ④④柱筋柱筋 4 4．无柱钢架大棚．无柱钢架大棚 无柱钢架大棚一般跨度为10~12m，矢高2.5~2.7m，每隔1m设一道桁架，桁架上弦用16号、下弦用14号的钢筋，拉花用12号钢筋焊接而成，桁架下弦处用5道16号钢筋做纵向拉梁，拉梁上用14号钢筋焊接两个斜向小立柱支撑在拱架上，以防拱架扭曲可生产成装配式以便于拆卸无柱钢架大棚（单位：无柱钢架大棚（单位：m m）） 5 5．装配式镀锌薄壁钢管大棚．装配式镀锌薄壁钢管大棚 装配式镀锌薄壁钢管大棚跨跨度度一般为6~8m矢高2.5~3m，长30~50m 用25号×1.2~1.5mm薄壁钢管制作成拱拱杆杆、、拉拉杆杆、、立立杆杆（两端棚头用），钢管内外热浸镀锌以延长使用寿命。
用卡具、套管连接棚杆组装成棚体，覆盖薄膜用卡膜槽固定 5 5．装配式镀锌薄壁钢管大棚．装配式镀锌薄壁钢管大棚优点： 此种棚架组装拆卸、盖膜方便棚内空间较大，无立柱，两侧附有手动式卷膜器，作业方便，南方都市郊区普遍应用 装配式镀锌薄壁钢管大棚 型号型号宽度（宽度（m m））高度高度（（m m））长度长度（（m m））肩高肩高（（m m））拱间距拱间距（（m m））拱架管径拱架管径（（mmmm））GP-C 2.525GP-C 2.5252.52.52 210.610.61 10.650.65￠￠25×1.225×1.2GP-C 425GP-C 4254 42.12.120201.21.20.650.65￠￠25×1.225×1.2GP-C 525GP-C 5255 52.22.232.532.51 10.650.65￠￠25×1.225×1.2GP-C 625GP-C 6256 62.52.530301.21.20.650.65￠￠25×1.225×1.2GP-C 7.525GP-C 7.5257.57.52.62.644.444.41 10.60.6￠￠25×1.225×1.2GP-C 825GP-C 8258 82.82.842421.31.30.550.55￠￠25×1.225×1.2GP-C 1025GP-C 102510103 351510.80.80.50.5￠￠25×1.225×1.2PGP5.0-1PGP5.0-15 52.12.130301.21.20.50.5￠￠20×1.220×1.2PGP5.5-1PGP5.5-15.55.52.52.530~6030~601.51.50.50.5￠￠20×1.220×1.2PGP7.0-1PGP7.0-17 72.72.750501.41.40.50.5￠￠25×1.225×1.2PGP8.0-1PGP8.0-18 82.82.842421.31.30.50.5￠￠25×1.225×1.2属于国家定型产品，规格统一表 GP、PGP系列装配式钢管大棚主要技术参数 （二）塑料薄膜大棚结构（二）塑料薄膜大棚结构大棚的基本结构是三杆一柱加大棚的基本结构是三杆一柱加1~2扇门。
扇门三杆三杆§拱杆（拱架）：原始大棚一般一米一拱杆拱杆（拱架）：原始大棚一般一米一拱杆§拉杆（纵粱）：连结各拱杆使之成为一体拉杆（纵粱）：连结各拱杆使之成为一体§压杆（压膜线）：固定薄膜，压在两拱之间压杆（压膜线）：固定薄膜，压在两拱之间一柱：一柱：立柱，拱杆的支撑物立柱，拱杆的支撑物 1 1．拱架．拱架 拱架是塑料大棚承受风、雪荷载和承重的主要构件，按构造不同，拱架主要有单杆式和桁架式两种形式拱架主要有单杆式和桁架式两种形式1).1).单杆式单杆式 竹木结构、水泥结构塑料大棚和跨度小于8cm的钢管结构塑料大棚的拱架基本为单杆式，称拱杆 竹木结构塑料大棚的拱杆大多采用宽4～6cm左右的竹片或小竹杆在安装时现场弯曲成形 钢筋玻璃纤维增强水泥结构、装配式镀锌钢管结构塑料大棚的拱杆为了便于制造和运输，其拱杆均由可拆装并且对称的一对拱杆组成，其中间采用螺栓连接或套管式接头承插连接（图）连接在建棚现场安装时进行拱杆的中间连接方式拱杆的中间连接方式A A、螺栓紧固连接、螺栓紧固连接 B B、承插连接、承插连接 1.1.水泥拱杆水泥拱杆 2.2.螺栓螺母螺栓螺母 3.3.套管式中间接头套管式中间接头 2).2).桁桁(heng)(heng)架式架式 跨度大于8m或10m的钢管结构塑料大棚，为保证结构强度，其拱架一般制作成桁架式，圆拱形桁架由上弦拱杆、下弦拱杆和腹杆构成（图）。
腹杆两端分别与上、下弦拱杆焊接连成一体 桁架式拱杆桁架式拱杆1、上弦拱杆、上弦拱杆 2、腹杆、腹杆 3、下弦拱杆、下弦拱杆 2. 2. 纵梁纵梁 纵梁是保证拱架纵向稳定，使各拱架连接成为整体的构件纵梁也有单杆式和桁架式两种形式单杆式纵梁也叫纵拉杆，在各种结构塑料大棚中普遍应用 竹竹木木结结构构塑塑料料大大棚棚的的纵纵拉拉杆杆主要采用直径40～70mm的竹竿或木杆 水水泥泥和和钢钢管管结结构构塑塑料料大大棚棚则则主要采用直径20mm或25mm、壁厚为1.2mm的薄壁镀锌管或21mm、26mm的厚壁焊接钢管制造 3. 3. 立柱立柱 拱架材料断面较小，不足以承受风、雪荷载；或拱架的跨度较大，棚体结构强度不够时，则需要在棚内设置立柱，直接支撑拱架和纵梁，以提高塑料大棚整体的承载能力 竹木结构塑料大棚大多设有立柱，材料主要采用直径50～80mm的杂木或断面为80×80mm、100×100mm的钢筋混凝土桩 钢筋——玻璃纤维增强水泥结构塑料大棚的跨度为8m、10m、12m时，也需要设置中间立柱，其断面为150×150mm左右。
4、山墙立柱§ 棚头立柱，常见的为直立型（图A），在多风强风地区则适于采用圆拱型（图B）和斜撑型（图C）后两种山墙立柱对风压的阻力较小，同时抵抗风压的强度大，棚架纵向稳定度高，但其自身结构或与其关联的门的结构比较复杂，材料用量较大山墙立柱的形式山墙立柱的形式 A. A. 直立型直立型 B. B. 圆拱型圆拱型 C. C. 斜撑型斜撑型 5. 骨架连接卡具 塑料大棚的骨架之间连接，如拱架与山墙立柱之间、拱架与拱架之间、拱架与山墙立体之间、纵梁与棚头拱架之间的连接固定，除竹木结构塑料大棚采用线绳和铁丝捆绑之外，装装配配式式镀镀锌锌钢钢管管结结构构塑塑料料大大棚棚和和钢钢筋筋－－玻玻璃璃纤纤维维增增强强水水泥结构塑料大棚泥结构塑料大棚均由专门预制的卡具连接 这些卡具分别由弹簧钢丝、钢板、钢管等加工制造，具有使用方便、拆装迅速、固定可靠等优点 6. 6. 门门 塑料大棚的门，既是管理与运输的出入口，又可兼作通风换气口 单栋大棚的门一般设在棚头中央，门框高度为1.7～2m、宽度0.8～1m为了保温，棚门可开在南端棚头。
气温升高后，为加强通风，可在北端再开一扇门 棚棚门门的的形形式式有合页门、吊轨推拉门等为了减少建棚投资，也可在门口吊挂草帘或棉帘代替门 此外，为防止害虫侵入，通风口、门窗均可覆盖20~24目的防虫网 （三）大棚的性能（一）（一） 大棚内温度大棚内温度1.气温气温 大棚覆盖材料—塑料薄膜具有易于透过短波辐射和不易透过长波辐射的特性，再加上塑料大棚是个半封闭系统，在密闭条件下棚内外空气很少交换，最终使棚内温度高于棚外温度的现象，称为温室效应称为温室效应 大棚内温度的基本特点是：大棚内温度的基本特点是：（1）棚内温度受外界气温和光照的影响，因此存在着明显的日变化和季节变化2）大棚内空间不同位置与外界空间接触不同，因此存在温度分布不均匀现象3）大棚没有加温和保温设备，故日夜温差较大 （（1 1）大棚内温度的日变化）大棚内温度的日变化 大棚内温度日变化规律与外界基本相同§在日出后1-2小时升温最快，5~8℃/h，最高温出现在下午12:00~14:00时，14：00时以后温度缓慢下降，降温5℃/h天亮前是日最低气温时刻§一般棚内气温高于露地3-6℃。
但有时大棚内也会出现“逆温”现象 §大棚逆温现象：棚内温度低于棚外，（在3-10月出现）一般发生在凌晨4-5时左右多发生在白天有风晴天，夜间晴转多云的天气，逆温现象严重时棚内也会出现霜冻§晴天的增温保温效果比阴天明显，大棚内温度日变化比小拱棚平缓 （2）气温的季节变化§在12月~1月最寒冷季节，大棚内温度几乎全在零度以下，冬季大棚不能进行生产§立春后，2月上旬，外界气温回升，但温度不稳定，寒流转多，“倒春寒”现象，2月上旬~3月上旬，棚内可种植耐寒蔬菜、花卉，但不能种喜温果菜§5月份大棚进入高温期，当外界温度接近15℃时，大棚要昼夜通风§9月份以后，进入大棚的第二个黄金季节（4-6月为第一个黄金季节），11月以后，外界Temp下降，11月下~12月上，棚内喜温果菜生产结束 北京地区大棚一年温度变化可分为北京地区大棚一年温度变化可分为4个阶段：个阶段：§①12月中~2月中，低温期，夜间常出现0℃以下低温，耐寒蔬菜难生长（一般冻不死）§②2月下~4月上，温度回升期，前期长耐寒菜，后期可定植喜温果菜§③4月中~9月中，生育适温期，是喜温花、菜果生育适期，但要防高温危害§④9月下~11月上，逐渐降温期，秋延后生产。
（3）大棚内温度分布§白天大棚中部气温偏高，北部偏低，差2.5℃左右，夜间中部略高，南北偏低；§放风时，放风口附近T低，中间高§无作物时，近地面气温较高，有作物时，上层温度高 2、地温§与气温一样，有季节变化和日变化，但比气温滞后且变化比较平缓§地温对作物生长更重要耐寒蔬菜地温稳定在5-8℃就可定植，喜温果菜地温稳定在10-12℃，地温稳定利于根系的生长 A A、影响大棚保温性的因素、影响大棚保温性的因素§a.塑料薄膜的种类与保温性有直接关系§b.双层或多层覆盖可提高大棚保温性§c.有滴薄膜与保温性§d.保温比，塑料棚覆盖面积越大，保温性能越好，既保温比越大，保温性越好 保温比= 覆盖的土地面积/棚的表面积，其倒数为散热比 （二）大棚内的光照§大棚内的光照强度与薄膜的透光率，太阳高度，天气状况，大棚方位及大棚结构等有关，大棚内光照也存在季节变化和光照不均现象 1、光照季节变化§棚内光照强度由冬→春→夏的变化是不断增强，透光率也不断提高；§而随着季节由夏→秋→冬，棚内光照不断减弱，透光率降低 2、光照随大棚方位和结构变化§一般东西延长、南北朝向大棚（东西栋）比南北延长，东西朝向大棚透光率高，但分布不均匀（有死阴影）。
§大棚结构对透光率大棚结构对透光率影响主要是骨架材料遮阴的影响尽量选牢固而截面积小的材料做骨架 3、透明覆盖材料对光照的影响§不同覆盖材料，因其耐老化性，无滴性、防尘性等不同，其透光性不同目前开发功能膜是各国热点，日本、西班牙膜质量好，设施园艺的发展跟自然农业不一样，受工业发达程度影响§据测定，因薄膜老化，透光率降低20%~40%，因薄膜污染透光率降低15%-20%，因水滴附着使透光率下降20%-30%左右大棚覆膜一段时间后透光率一般只有大棚覆膜一段时间后透光率一般只有50%左右，左右，双层膜大棚透光率更低双层膜大棚透光率更低 4、大棚内光分布垂直方向：由上→下，光减弱水平方向：中部强，两侧弱，上午东>西，下午西>东5、不同作物对光照影响： 高杆、矮杆的影响不同设施栽培高产应从提高单株产量为主，一般采取稀植、间作以黄瓜为例，国内3000-4000株/亩，国外：1000-1500株/亩 （三）大棚内的湿度1、空气湿度§由于薄膜不透水不透气，造成棚内湿度很大，一般棚内RH为70%~100%§棚内空气湿度也存在日变化和季节变化§季节变化：早春、晚秋高，夏季温度高和通风，湿度相对低阴雨天高，晴天低。
§棚内湿度高对一些要求温度高的蔬菜增产，如黄瓜，辣椒，大棚栽培产量比露地高，但高湿环境也利于一些病害的发生和流行，因此要注意通风降湿因此要注意通风降湿 2、土壤湿度§大棚内的土壤湿度比露地高，故棚内浇水次数，浇水量是露地3/4§大棚内土壤湿度的另一个特点是：棚内附着水珠回落地面——冷雨，造成土壤表面湿度大，没经验的管理者常导致浇水失误 为解决表层土壤湿度大问题，为解决表层土壤湿度大问题，§①要经常中耕，将冷雨形成的板结土面破坏→透气，利于土壤升温§②选用无滴膜 （四）大棚内的气体 气体环境是大棚栽培的一个特殊问题，由于大棚的相对密闭，一方面导致一方面导致有害气体积累，另一另一方面导致方面导致棚内CO2不足有害气体有害气体§来自于施肥来自于施肥：NH3、NH2，有机肥，铵态氮肥或尿素§农药§薄膜本身挥发薄膜本身挥发，特别是增塑剂，聚氯乙烯“Cl”，日本七十年代“house病”，恶心、头痛、心悸等 （五）应用（五）应用1、育苗、育苗（1）早春果菜类蔬菜育苗（南方应用）（2）花卉（草花）和某些果树的常年育苗（草莓、葡萄、樱桃）2、蔬菜栽培、蔬菜栽培（1）春茬早熟栽培，一般果菜可比露地提早上市20~40天。
2）秋季延后栽培：可使果菜延迟收获20~40天（3）春到秋长季栽培：适用于夏季冷凉地区果菜栽培（4）叶菜、果菜多茬栽培 （五）应用3、花卉、瓜果和某些果树作物栽培、花卉、瓜果和某些果树作物栽培 进行各种草花、盆花和切花栽培；进行草莓、葡萄、樱桃、柑桔、桃等果树和甜瓜、西瓜栽培 复复 习习 题题n塑料棚的种类有那些，其结构特点如何？n塑料大棚的基本结构是什么？有哪些类型？各有何特点？n保温比？棚温逆转？n小棚和大棚的应用？n塑料大棚内温、光、湿度变化规律？n简述大棚塑料薄膜计算方法？ 。
