文档详情

沥青的性质及沥青防水制品、防水材料应用施工培训讲义

cl****1
实名认证
店铺
DOCX
49.45KB
约25页
文档ID:398557645
沥青的性质及沥青防水制品、防水材料应用施工培训讲义_第1页
1/25

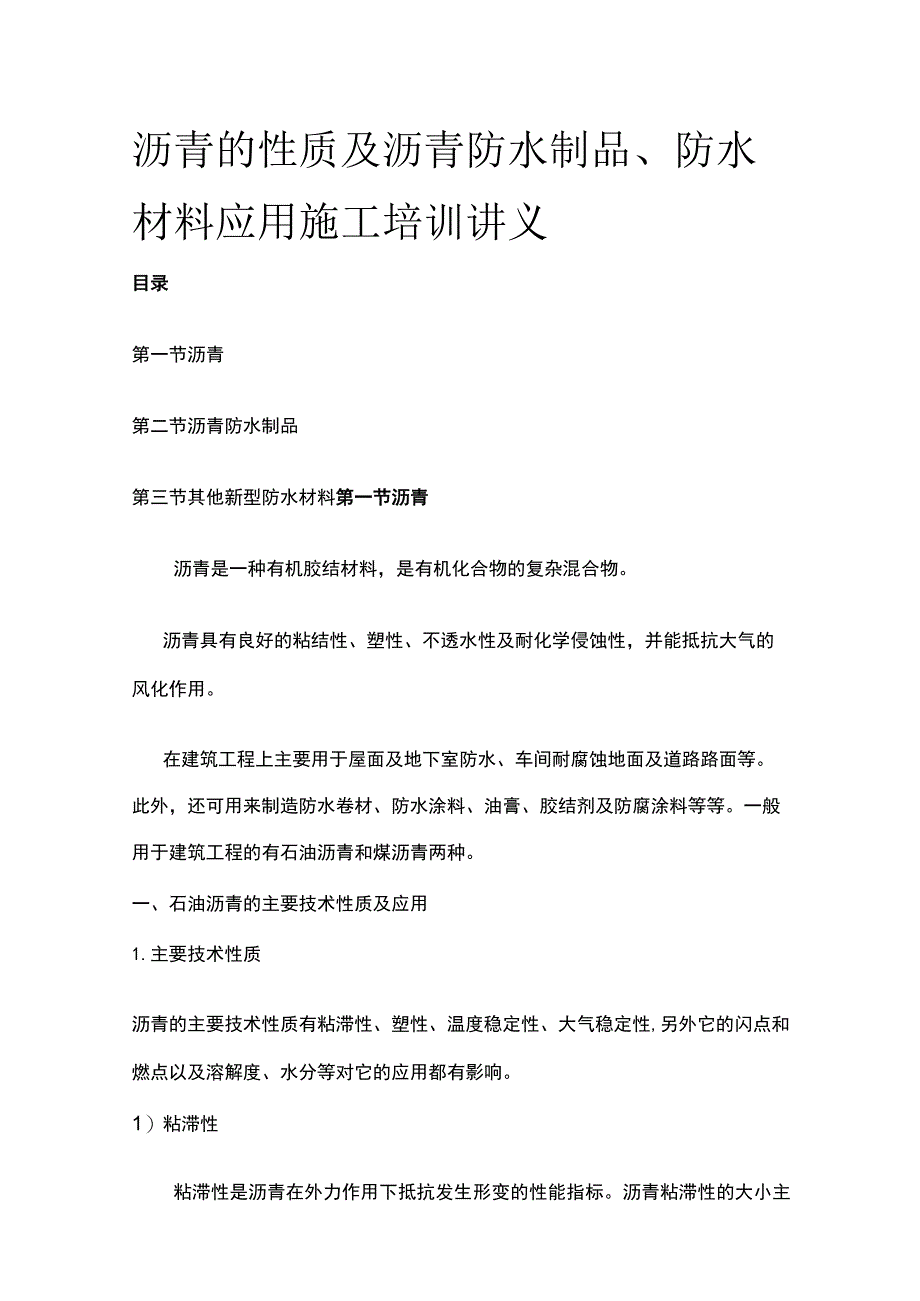

沥青的性质及沥青防水制品、防水材料应用施工培训讲义目录第一节沥青第二节沥青防水制品第三节其他新型防水材料第一节沥青沥青是一种有机胶结材料,是有机化合物的复杂混合物沥青具有良好的粘结性、塑性、不透水性及耐化学侵蚀性,并能抵抗大气的风化作用在建筑工程上主要用于屋面及地下室防水、车间耐腐蚀地面及道路路面等此外,还可用来制造防水卷材、防水涂料、油膏、胶结剂及防腐涂料等等一般用于建筑工程的有石油沥青和煤沥青两种一、石油沥青的主要技术性质及应用1.主要技术性质沥青的主要技术性质有粘滞性、塑性、温度稳定性、大气稳定性,另外它的闪点和燃点以及溶解度、水分等对它的应用都有影响1)粘滞性粘滞性是沥青在外力作用下抵抗发生形变的性能指标沥青粘滞性的大小主要由它的组分和温度来确定,一般沥青质含量增大,其粘滞性增大;温度升高,其粘滞性降低液态沥青的粘滞性用粘滞度表示;半固体或固体沥青的粘滞性用针入度表示1)粘滞度是液态沥青在一定温度下,经规定直径的孔洞漏下50mL所需要的时间⑸2)针入度是指在温度为25C的条件下以质量100g的标准针,经5s沉入沥青中的深度,每深入0.1mm称为1度沥青的牌号划分主要是依据针入度的大小确定的。

2)塑性塑性是指沥青在外力作用下,产生变形而不被破坏的能力沥青塑性的大小与它的组分和所处温度紧密相关沥青的塑性随温度升高(降低)而增大(减小);沥青质含量相同时,树脂和油分的比例将决定沥青的塑性大小,油分、树脂含量愈多,沥青塑性愈大沥青的塑性用延伸度来表示3)温度敏感性温度敏感性是指石油沥青的粘滞性和塑性随温度升降而变化的性能随温度的升高,沥青的粘滞性降低,塑性增加,这样变化的程度越大,则表示沥青的温度敏感性越大常用软化点表示软化点是指沥青材料由固体状态转变为具有一定流动性膏体时的温度4)大气稳定性(抗老化性)大气稳定性是指沥青长期在阳光、空气、温度等的综合作用下,性能稳定的程度沥青在大气因素的长期综合作用下,逐渐失去粘滞性、塑性而变硬变脆的现象称为沥青的老化大气稳定性可以用沥青的蒸发损失量及针入度变化来表示5)闪点和燃点闪点是指沥青达到软化点后再继续加热,则会发生热分解而产生挥发性的气体,当与空气混合,在一定条件下与火焰接触,初次产生蓝色闪光时的沥青温度燃点又称着火点当沥青温度达到闪点,温度如再上升,与火接触而产生的火焰能持续燃烧5s以上时,这个开始燃烧的温度即为燃点各种沥青的最高加热温度都必须低于其闪点和燃点。

6)溶解度沥青的溶解度是指沥青在溶剂中(苯或二硫化碳)溶解的百分率沥青溶解度是用来确定沥青中有害杂质含量的沥青中有害物质含量高,主要会降低沥青的粘滞性一般石油沥青溶解度高达98%以上,而天然沥青因含不溶性矿物质,溶解度低7)水分水在纯沥青中溶解度在0.001%~0.01%之间沥青吸收的水分取决于所含能溶于水的盐分的多少,沥青含盐分越多,水作用时间越长,水分就越大由于沥青中含有水分,施工前要进行加热熬制在加热过程中,应加快搅拌,促使水分蒸发,并降低加热温度,而且锅内沥青不能装得过多沥青路面2、沥青的技术质量标准沥青的主要技术标准以针入度、延伸度、软化点等指标表示,见表1表1石油沥青的质量指标3、石油沥青的简易鉴别使用沥青,应对其牌号加以鉴别在施工现场的简易鉴别方法见表2o表2石油沥青牌号简易鉴别方法牌号 简易鉴别方法io 用铁锤敲击,成为较小碎块,表面呈黑色并有光30 用铁锤敲击,成为较大碎块60 用铁锤敲击,只发生变形,不破碎140~100 质地较柔软4、石油沥青的应用建筑石油沥青主要用于屋面、地下防水及沟槽防水、防腐蚀等工程道路石油沥青主要用于沥青混凝土或沥青砂浆,用于道路路面或工业厂房地面等工程。

根据工程需要还可以将建筑石油沥青与道路石油沥青掺和使用沥青路面二、煤沥青的主要技术性质及应用煤沥青是炼焦或生产煤气的副产品烟煤干储时所挥发的物质冷凝为煤焦油,煤焦油经分储加工,提取出各种油质后的产品即为煤沥青1.分类煤沥青可分为硬煤沥青与软煤沥青两种硬煤沥青是从煤焦油中蒸储出轻油、中油、重油及葱油之后的残留物,常温下一般呈硬的固体;软煤沥青是从煤焦油中蒸储出水分、轻油及部分中油后得到的产品2、煤沥青的技术指标煤沥青的技术指标按国家标准GB2290-80规定,见表3o表3煤沥青的技术指标指标名称低温沥青中温沥青高温沥一类二类电极用一般用青软化点(环球法)(℃)30~45>45-75>75~90>75~95>95~120甲苯不溶物含量(%)——15~25<25—灰分(%)不大于——0.30.5—水分(%)不大于——5.05.05.0挥发分(%)——58~6855~75—喳咻不溶物含量(%)不大于一—10——3、煤沥青与石油沥青的区别煤沥青与石油沥青都是一种复杂的高分子碳氢化合物,它们的外观相似,具有共同点,但由于组分不同,它们之间存在着很大区别石油沥青与煤沥青的主要区别见表4表4石油沥青与煤沥青的主要区别性质石油沥青煤沥青密度(g/cm3)近于1.01.25~1.28燃烧烟少、无色、有松香味、无毒烟多、黄色、臭味大、有毒锤击韧性较好韧性差,较脆颜色呈辉亮褐色浓黑色溶解易溶于煤油与汽油中,呈棕黑色难溶于煤油与汽油中,呈黄绿色温度稳定性较好较差大气稳定性较高较低防水性较好较差(含酚、能溶于水)抗腐蚀性差强4、煤沥青的应用煤沥青的许多性能都不及石油沥青。

煤沥青塑性、温度稳定性较差,冬季易脆,夏季易于软化,老化快加热燃烧时,烟呈黄色,有刺激性臭味,略有毒性,但具有较高的抗微生物侵蚀作用,适用于地下防水工程或作为防腐材料用煤沥青管道防腐第二节沥青防水制品一、沥青防水卷材目前,所用的防水卷材仍以沥青防水卷材为主,被广泛应用在地下、水工、工业及其他建筑和构筑物中,特别是屋面工程中仍被普遍采用沥青防水卷材种类较多,其分类方法和品种见表5表5沥青防水卷材的分类及品种分类方法品种名称按生产工艺分浸渍卷材(有胎)、辐压卷材(无胎)按浸渍材料(沥青)品种分按使用基胎分石油沥青油毡、煤沥青油毡、页岩沥青油毡纸胎、布胎按面层隔离剂分粉毡、片毡按用途分普通油毡、耐火油毡、耐热油毡、耐腐蚀油毡等沥青防水卷材1、纸胎卷材1)石油沥青油纸、油毡石油沥青油纸(简称油纸)是用低软化点石油沥青浸渍原纸(生产油毡的专用纸,主要成分为棉纤维,外加20%~30%的废纸)而成的一种无涂盖层的防水卷材油纸按原纸lm2的质量克数分为200、350两个标号主要用于多层(粘贴式)防水层下层、隔蒸汽层、防潮层等其技术性能见表6表6石油沥青油纸技术性能指标名称标号200350浸渍材料占干原纸质量百分比(%)不小于100吸水性(真空法乂%)不大于25拉力(N)(在25±2°C时,纵向)不小于110240柔度(在18±2°C时)O围绕IOmm圆棒或弯板无裂纹石油沥青油毡石油沥青油毡(简称油毡)是采用高软化点沥青涂盖油纸的两面,再涂或撒隔离材料所制成的一种纸胎防水材料。

涂撒粉状材料(滑石粉)称〃粉毡〃,涂撒片状材料(云母片)称〃片毡〃油毡的幅宽分为915mm和100Omm两种规格油毡分为200号、350号和500号三种标号各等级油毡的技术性能按GB326—89规定,应符合表7的各项指标要求表7各种标号等级的石油沥青油毡的技术指标石油沥青油纸2)煤沥青纸胎油毡煤沥青纸胎油毡(以下称简油毡)是采用低软化点煤沥青浸渍原纸,然后用高软化点煤沥青涂盖油纸两面,再涂或撒隔离材料所制成的一种纸胎防水卷材油毡按技术要求分为一等品(B)和合格品(C);按所用隔离材料分为粉状面油毡(F)和片状面油毡(P)两个品种油毡的标号分为200号、270号和350号三种各等级各标号油毡的技术性质应符合JC505—92规定,见表8表8各标号各等级的煤沥青纸胎油毡的技术指标煤沥青纸胎油毡2、玻璃布胎沥青油毡玻璃布胎沥青油毡(简称玻璃布油毡)是用石油沥青涂盖材料浸涂玻璃纤维织布的两面,再涂或撒隔离材料所制成的一种以无机纤维为胎体的沥青防水卷材按油毡幅宽可分为900mm和100Omm两个规格沥青玻璃布油毡的技术性能应符合表9所规定的技术指标表9玻璃布胎沥青油毡技术指标项目名称 性质指标单位面积浸、涂料总质量(g∕m2) 500不小于玻璃纤维布质量(g∕m2)不小于103抗剥离性(剥离面积)不大于2/3不透水性压力(Pa)不大于2.94×105保持时间(min)不小于15吸水性(%)不大于0.1耐热度在85±2°C温度下受热2h,涂盖层无滑动和集中性气泡拉力(N)在18±2°C时,纵向不小于529柔度在0℃时绕20mm圆棒无裂纹玻璃布胎沥青油毡瓦二、沥青胶沥青胶又名玛蹄脂,是在沥青中加入填充料如滑石粉、云母粉、石棉粉、粉煤灰等加工而成,分为冷、热两种,前者称为冷沥青胶或冷玛蹄脂,后者称热沥青胶或热玛蹄脂,两者又均有石油沥青胶及煤沥青胶两类。

石油沥青胶适用于粘结石油沥青类卷材,煤沥青胶适用于粘贴煤沥青类卷材沥青胶的标号(耐热度)、技术要求分别见表10和表Ilo表10沥青胶的标号(耐热度)及适用范围表11沥青胶的技术要求沥青胶(玛蹄脂)三■冷底子油冷底子油属溶剂型沥青涂料,其实质是一种沥青溶液由于形成涂膜较薄,故一般不单独作防水材料使用,往往仅作某些防水材料的配套材料使用石油沥青冷底子油是由60号、30号或10号石油沥青,加入溶剂(如柴油、煤油、汽油、葱油或苯等)配成的溶液冷底子油可用于涂刷混凝土、砂浆或金属表面1.配合比冷底子油一般可参考下列配合比(质量比)配制⑴石油沥青:汽油=30:70(2)石油沥青:煤油或轻柴油=40:602、干燥时间及沥青的加热温度在水泥基底上涂刷慢挥发性冷底子油,其中干燥时间为12~48h;涂刷快挥发性冷底子油的干燥时间为5~10h0当加入慢挥发性溶剂时,沥青的温度不得超过140℃;加入快挥发性溶剂时,则沥青的温度不得超过冷底子油四、乳化沥青乳化沥青是一种冷施工的防水涂料,是将石油沥青在乳化剂水溶液作用下,经乳化机(搅拌机)强烈搅拌而成目前我国生产最多的乳化沥青大致有阴离子型乳化沥青、阳离子型乳化沥青、非离子型乳化沥青和无机型乳化沥青四个类型。

其质量指标应符合JC408—91规定,见表12表12沥青防水涂料质量指标乳化沥青五、防水涂料1.JG-I防水冷胶料JG-I防水冷胶料是油溶性再生橡胶沥青防水胶粘剂,它是以渣油与开司粉加温熬制,掺入一定量的汽油而成再生橡胶掺入沥青具有良好的粘结性、耐热性、抗裂性、不透水性和抗老化性用JG-I冷胶结料与中碱玻璃丝布配合使用作防水层,适用于屋面、墙体、地面及地下室等工程JG-I防水冷胶料的各项技术指标应符合表13的要求表13JG•防水冷胶料的技术指标项目测试条件指标粘结强度在20±2°C下,用十字交叉法测抗拉强度>0.2MPa耐热性80±2°C试件垂直放置6h。

下载提示
相似文档
正为您匹配相似的精品文档
