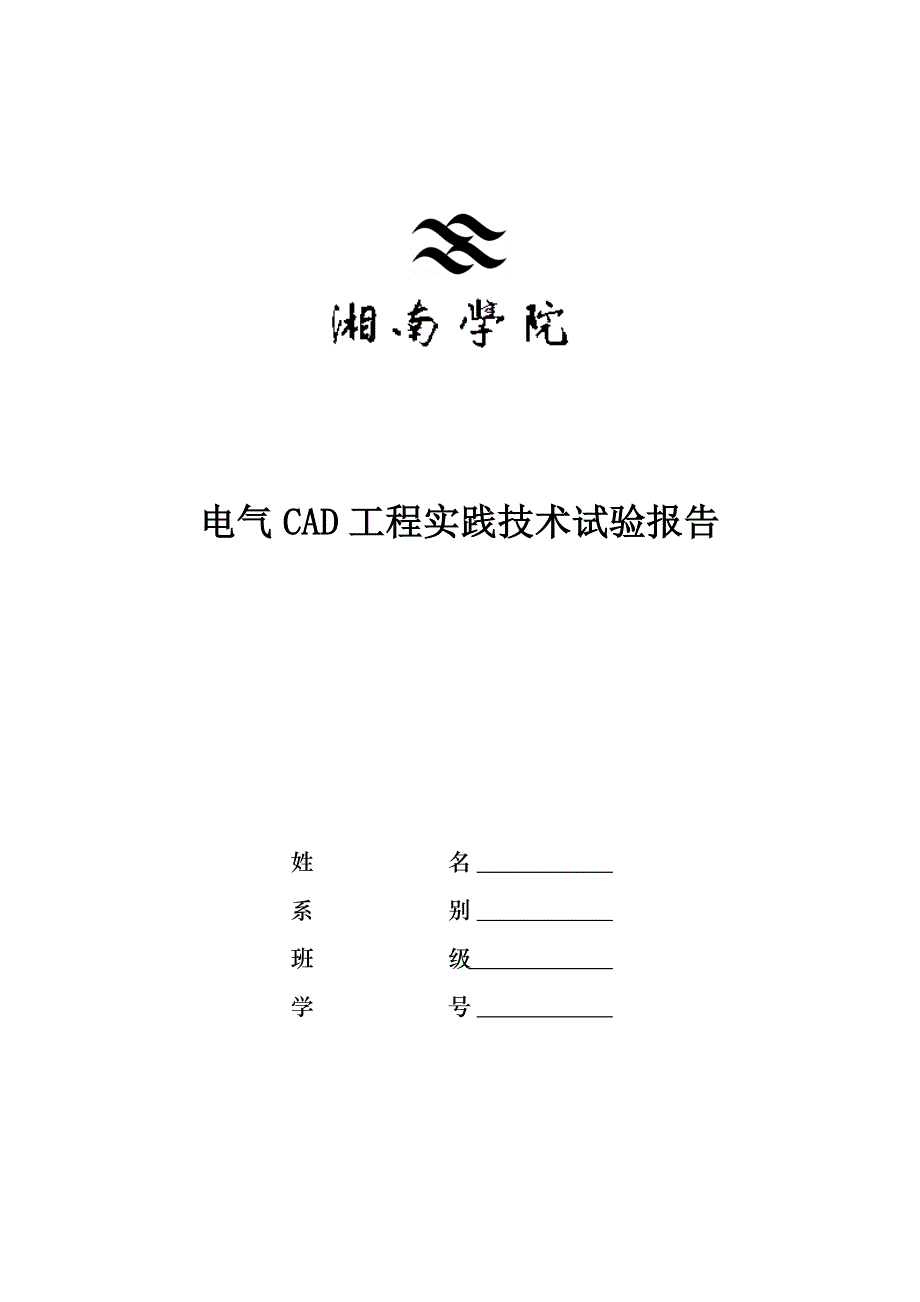

电气CAD工程实践技术试验报告姓 名 系 别 班 级 学 号 实验一 双速电动机控制线路图的绘制1、实验目的1、 能够分析双速一波电动机双速运行的工作原理；2、 掌握电气系统CAD常用电气符号的绘制方法；3、 掌握绘制工程图的基本方法、技巧以及基本的电气CAD制图标准；2、 实验仪器装有CAD2010的PC机一台3、 实验基本原理绘制按时间原则组成的双速电动机控制线路1） 主回路主回路接线图为图（a）该回路利用交流接触器来连接绕组的出线端，以改变电动机转速2） 低速到高速自动切换的控制电路低速到高速自动切换的控制回路为图（b）该回路可实现低速启动，然后再自动切换到高速运转①电动机低速启动 SB2为启动按钮，当按下SB2时，KM1接触器通电，将电动机定子绕组接成三角形，电动机以低速运转辅助动断触头KM1（13-15）断开，实现KM1与KM2、KM3之间的互锁，使得KM2、KM3不能得电；同时时间继电器KT得电并通过其辅助触头KT（7-9）闭合自锁。
②高速运行 KT延时时间到，其动断触头KT（9-11）断开，使KM1失电释放，低速运行停止；同时动断触头KM1（13-15）闭合，而动合触头KT（3-13）也闭合，使得KM2、KM3得电吸合并通过其动合触头KM3（17-13）、KM2（3-17）闭合而自锁，其主触头闭合，电动机自动转换为高速运转，动断触头KM3（3-5）、KM2（5-7）断开，使得KT、KM1都不能得电，实现互锁③停车 按下停车按钮SB1，电动机断电停车④保护 热继电器FR1和FR2用来作过载保护用3） 转换开关控制的双速运行控制回路转换开关控制的双速运行控制回路为图（c）该回路通过转换开关SA来实现电动机双速运行①低速运行 转换开关SA置于“低”位置时，KM1接触器通电，将电动机定子绕组接成三角形，电动机以低速运转②低速到高速的自动切换 转换开关SA置于“高”位置时，延时继电器KT得电，瞬动动合触头KT（3-9）闭合，KM1接触器通电，将电动机定子绕组接成三角形，电动机以低速启动当KT延时时间到 ，其动断触头KT（9-11）断开，使KM1失电释放，低速运行停止；同时动断触头KM1（13-15）闭合，而KT的动合触头KT（11-13）也闭合，使得KM2、KM3得电吸合，电动机自动转换为高速运转。
4、 实验内容及步骤电气控制图一般不严格要求比例尺寸，画出的图美观、整齐即可双速电机电气控制线路的绘图步骤如下1） 设置绘图环境为了画图方便，可对绘图环境作以下设置①设置图形界限单击下拉菜单“格式”工具栏中的“图形界限”选项，依据命令行的提示进行相应操作命令：limits重新设置模型空间界限：指定左下角点或[开（on）/关（off）]<0.0000,0.0000>(直接回车)指定右上角点<420.0000,297.0000>:297,210②单击下拉菜单“视图”→“缩放”→“全部”，把鼠标移至状态行中的“栅格”按钮，点击右键→“设置”→“确定”按钮为绘制图形时方便布局，可设置栅格间距2） 设定图层为了便于对图形进行管理以及画图和修改的方便，通过识读该图，设置了连线图层、虚线图层、元件图层和标注图层单击下拉菜单“格式”工具栏中的“图层”选项或直接点击图层特性管理器图标，建立图层，并分别为图层命名，设置线型及相应颜色和线宽等等特性3） 主回路图形的绘制①单击“插入”工具栏中的“块”，单击浏览按钮，找到所需的图元或块，设定“缩放比例”和“旋转”中的参数，单击“确定”按钮，将光标拖到适当位置，单击鼠标左键，完成插入图元动作。
②按照图中要求依次将所选取的基本图元件、图块插入到绘图区域中，将图元的位置初步摆放好③连线 单击“绘图”工具栏中的“直线”选项，将途中的图元按要求用连接线连接起来④插入连接点 连线完成后，再从图元库中选取“连接点”图元，在节点处插入连接点⑤单击“修改”工具栏中“修剪”选项，将图中多余的线修剪掉4） 低速到高速自动切换的控制回路线路图的绘制与主回路线路图的绘制方法相同，依次从图元库中选取所需元件，根据布局要求，将它们拖放到适当位置，进行位置调整然后进行连线，插入连接点并进行修剪5） 转换开关控制的双速运行控制回路线路图的绘制绘制方法同上6） 总体调整图形布局总体调整图形布局位置，使整个图形结构更加合理7） 标注文字单击“绘图”工具栏中的“文字”选项，选择多行文字命令，设定字体为新宋体，选择字号大小，在输入框中输入字符即可标注输入任意一个图元的标注，然后用复制命令，在对应图元位置复制文字，双击文字进行修改8） 插入图框、调整布局、图形输出①选择“布局1”页面，删除系统默认生成的视口，鼠标右键点击“布局1”，在弹出菜单中选择“页面设置管理器”，对打印设备、纸张及可打印区域进行相应设置②插入事先定义好的图框，并修改其属性。
③单击“视口”工具栏“多边形视口”按钮，建立多边视口，切换状态行中的空间类型为“模型”，调整图形的大小，最后打印出图5、 实验结果实验图见本实验尾页6、 实验总结通过本实验掌握了图块的绘制以及插入，掌握了绘制工程图的基本方法、技巧以及基本的电气CAD制图标准问题解决：在本实验中，绘制例如KM1带有下标的标注时，首先利用命令：t进行多行标注，输入KM^1，选中^1，点击工具栏中“b/a”，即可完成标注当利用虚线层进行绘图时，在图中显示为一条直线，则其比例选择不合适，右键选择特性，更改其比例，直到显示虚线心得：通过本实验的学习，以及自己的绘制，掌握了一些绘制过程中有助于美观以及便捷的绘图方法为了让电路图更加美观，应选用适当比例的图块进行插入，使绘制的电路图能在整个图形界限中显得美观，整齐当进行标注时，不需要每次利用多行绘制命令，可利用复制，双击可进行修改内容实验二 平面磨床电气控制原理图的绘制1、 实验目的1、 能够分析磨床电气控制的工作原理；2、 掌握电气系统CAD常用电气符号的绘制方法；3、掌握绘制工程图的基本方法、技巧以及基本的电气CAD制图标准；2、 实验仪器装有CAD2010的PC机一台3、 实验基本原理绘制M7120型平面磨床电气控制原理图。
该线路由主电路、控制电路、电磁吸盘控制电路以及照明和指示电路四部分组成，其工作原理分析如下：（1）主电路分析主电路中有四台发电机.其中M1位液压泵电动机，拖动高压液压泵，通过液压系统传动实现工作台的往复运动，由KM1主触点控制；M2位砂轮电动机，M3位冷却泵电动机，为砂轮磨削工件时输送冷却液，M2、M3一同由KM2的主触点控制；M4位砂轮箱升降电动机，用于调整砂轮与工作台的相对位置，由KM3、KM4的主触点分别控制双向运转FU1对四台电动机进行短路保护，FR1、FR2、FR3分别对M1、M2、M3进行过载保护砂轮升降电动机因运转时间很短，所以不设置过载保护冷却泵电动机要求在砂轮电动机运转后才能启动，由插头插座XS2和电源接通2）控制电路分析电源电压正常时，合上电源总开关QS1,16、17区的整流变压器T的副边绕组输出交流电压，经桥式整流器UR整流，输出直流电压，使得位于16、17区的欠电压继电器KUD得电吸合，其位于7区的动合触点闭合，便可进行操作①液压泵电动机M1的控制a.M1的启动按下启动按钮SB2,接触器KM1的线圈得电，位于7区的KM1自锁触点闭合自保，位于2区的KM1主触点接通，电动机M1旋转。
同时位于21区的动合触头KM1闭合，指示灯HL2亮，鄙视液压泵电动机M1在旋转 b.M1的停止按下SB1，接触器KM1的线圈失电，位于2区的KM1常开触点断开，电动机M1停转 在M1的运转过程中，如发生过载，则串在M1电源回路中的过载元件FR1动作，使其位于6区的常闭触点FR1断开，同样也使KM1的线圈失电，电动机M1停转 ②砂轮电动机M2的控制 按下SB4，KM2得电，M2启动按下SB3，KM2失电，M2停转 ③冷却泵电动机M3的控制 M3是与砂轮电动机M2联动控制，按下SB4时M3与M2同时启动，按下SB3时M3与M2同时停止 ④砂轮升降电动机M4的控制 其控制电路位于10区、11区，只有在调整工件和砂轮之间位置时才用，采用点动控制上升控制：按下SB5，KM3得电，M4启动正转；当砂轮上升到预定位置时，松开SB5，KM4失电，M4停转下降控制：按下SB6，KM4得电，M4启动反转，当砂轮下降到预定位置时，松开SB6，KM4，M4停转为防止电动机M4的正反转电路同时被接通，在接触器KM3、KM4的线圈电路中串KM3、KM4的动断触头进行连锁控制3）电磁吸盘控制电路分析 电磁吸盘YH是固定加工工件的一种夹具，它的内部装有凸起的磁极，磁极上饶有线圈。
吸盘的面板用钢板制成，在面板和磁极之间填有绝磁材料，当吸盘内的磁极线圈通以直流电时，磁极和面板之间形成两个磁极N、S，当工件放在两个磁极中间时，使磁路构成闭合回路，因此就将工件牢固的吸住①电磁吸盘充磁的控制过程 按下充磁按钮SB8，12区的KM5得电并自锁，16区的主触头KM5闭合，电磁吸盘YH线圈得电，工作台充磁吸住工件；同时14区的动断触头KM5断开，与KM6实现互锁②电磁吸盘的退磁控制过程 工件加工完毕需取下时，先按下SB7，切断电磁吸盘的电源，但由于吸盘和工件都有剩磁，所以必须对吸盘和工件退磁退磁控制过程：按SB9，KM6得电，此时电磁吸盘线圈YH通入反方向的电流，以消除剩磁由于去磁时间太长会使工件和吸盘反向磁化，因此去磁采用点动控制，松开SB9则去磁结束③电磁吸盘的保护环节 电磁吸盘是一个较大的电感，当线圈断电瞬间，将会圈中产生较大的自感电动势为防止自感电动势太高而破坏线圈的绝缘，圈两端接有R、C组成的放电回路，用来吸收线圈断电瞬间释放的磁场能量当电源电压不足或整流变压器发生故障时，吸盘的吸力不足，这样在加工过程中，会使工件高速飞离而造成事故为防止这种情况，路中设置了欠电压继电器KUD，其线圈并联在电磁吸盘电路中，其常开触点串联在KM1、KM2线圈回路中。
当电源电压不足或为零时，KUD常开触点断开，使KM1、KM2断电，液压泵电动机M1和砂轮电动机M2停转4）照明和指示电路分析照明和信号指示电路，位于图中19-25区，FU2、FU3对其进行短路保护其中EL为照明灯，由变压器TC供电，由于手动开关QS2控制其余信号灯也由TC供电，HL1为电源指示灯；HL2为M1运转指示灯；HL3为M2、M3运转指示灯；HL4为M4运转指示灯；HL5为电磁吸盘工作指示灯4、 实验内容及步骤1.设置绘图环境 （1）设置图形界限 （2）设置栅格间距2.设定图层点击图层特性管理器图标，建立不同的图层，并分别为图层命名，设置线型、线宽及相应颜色3.主回路图形的绘制单击下拉菜单“插入”工具栏中“块”，从以前绘制的元件库中找到需要插入的块，移动到图形的适当位置用“直线”命令将所插入的。
