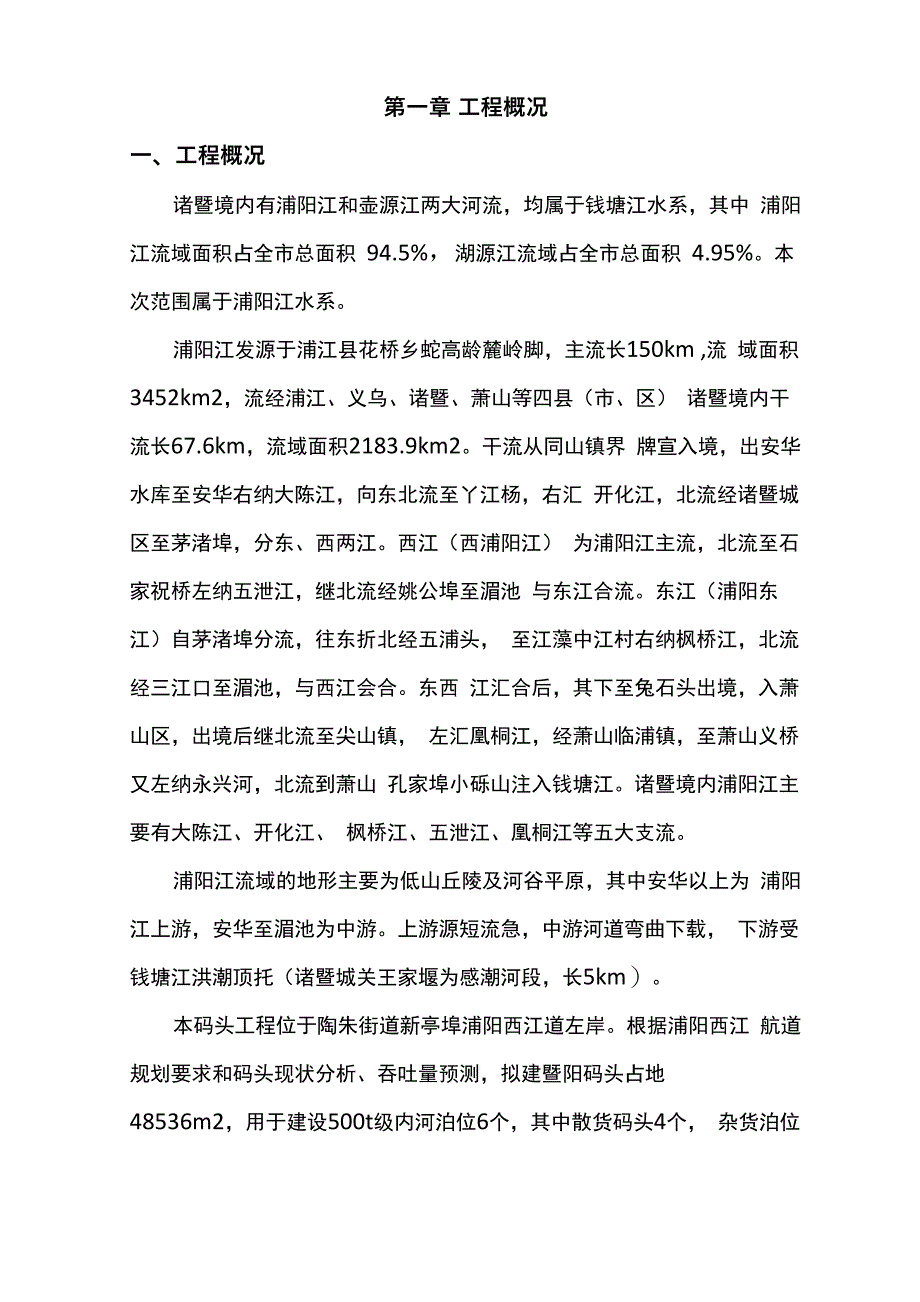

第一章 工程概况一、工程概况诸暨境内有浦阳江和壶源江两大河流，均属于钱塘江水系，其中 浦阳江流域面积占全市总面积 94.5%，湖源江流域占全市总面积 4.95%本次范围属于浦阳江水系浦阳江发源于浦江县花桥乡蛇高龄麓岭脚，主流长150km ,流 域面积3452km2，流经浦江、义乌、诸暨、萧山等四县（市、区） 诸暨境内干流长67.6km，流域面积2183.9km2干流从同山镇界 牌宣入境，出安华水库至安华右纳大陈江，向东北流至丫江杨，右汇 开化江，北流经诸暨城区至茅渚埠，分东、西两江西江（西浦阳江） 为浦阳江主流，北流至石家祝桥左纳五泄江，继北流经姚公埠至湄池 与东江合流东江（浦阳东江）自茅渚埠分流，往东折北经五浦头， 至江藻中江村右纳枫桥江，北流经三江口至湄池，与西江会合东西 江汇合后，其下至兔石头出境，入萧山区，出境后继北流至尖山镇， 左汇凰桐江，经萧山临浦镇，至萧山义桥又左纳永兴河，北流到萧山 孔家埠小砾山注入钱塘江诸暨境内浦阳江主要有大陈江、开化江、 枫桥江、五泄江、凰桐江等五大支流浦阳江流域的地形主要为低山丘陵及河谷平原，其中安华以上为 浦阳江上游，安华至湄池为中游上游源短流急，中游河道弯曲下载， 下游受钱塘江洪潮顶托（诸暨城关王家堰为感潮河段，长5km）。
本码头工程位于陶朱街道新亭埠浦阳西江道左岸根据浦阳西江 航道规划要求和码头现状分析、吞吐量预测，拟建暨阳码头占地48536m2，用于建设500t级内河泊位6个，其中散货码头4个， 杂货泊位1个，多用途泊位1个，年吞吐量可达162 万吨此外该 项目还规划在码头上游预留41728m2作为发展区，在码头下游预留 18933m2 作为堆场区码头所在浦阳江西江河段，河道最宽可达680m左右，最窄处只 有70m左右，河段左岸附近堤防高程约为13.26-13.70m，右岸附 近堤防高程约为13.18-13.40m该区域内河道主流在河道左岸，靠 近码头右岸原为很大一块江滩地，是当地居民自留地，后因居民挖沙， 将淘沙剩余物丢弃在河道中，日积月累在河道中形成了若干个形状不 规则的江心小洲，将河道干流分成若干汊该码头前沿线距最近的航道边线约73m，距最近的航道中心线 98m，顺水流方向长约为340m，垂直水流方向最宽达173m，内河 码头及堤内陆域顶面标高规划为10.10m，堤后陆域地坪基本标高 10.00m码头所在河道按400m宽河底疏浚，其中航道底高程疏浚 至1.1m，锚泊区疏浚边线按1:3疏浚由诸暨市经济开发总公司投资建设，合同金额约 0.77 亿元。
工 本工程于2013年3月21日开工，计划2014年10月28日竣工 建设单位：诸暨市经济开发总公司 监理单位：上海海科工程咨询有限公司 施工单位：中交第二航务工程局有限公司第二章 工程近期安排一、近期工作安排 由于浦阳江进入主汛期时间为4月15日（主汛期为7--9月份）， 计划 40天完成，争取在主汛期到来之前完成全部疏浚工程，所剩的 时间无几1、争分夺秒在汛期之前完成河道疏浚施工，并及时进行河道过 水面积测量2、围堰堤坝加固，在保证堤防施工长度、标高的要求下，确保 堤防回填不耽误时间3、对已施工的原有防洪堤防进行检查、修整，确保安全度汛4、对未施工段，原有堤防因标准低、质量差，进行排查、加固， 采取防护措施5、汛期来临之前基本完成围堰堤坝进行土方平衡，在堤防迎水 面，边坡加固同堤防高程一样的高的平台，对堤防具有一定的防护作 用受汛期严重影响的工程安排在汛后枯水期及时开工，确保2013 年、2014 年汛期安全第三章 河道疏浚施工方案一、主要内容与工程量河道开挖主要内容是对既有河道的拓宽和加深，根据河道设计开挖范围及其设计情况，河道疏浚开挖主要为淤泥和挖除一般土根据工程地质资料，河道开挖土有淤泥、人工杂填土、淤泥、淤 泥质中粗砂、含砾中粗砂。
河道开挖总工程量约8.5万m3 ,其中淤泥约3.5万m3（弃置于指定弃渣场），挖除一般土 5万m3（弃置于指定弃渣场）二、河道开挖施工流程河道开挖施工流程图见下图示：三、拟用机械设备本工程对环保要求极为严格，施工噪音、粉尘、水质等指标均应 控制在规范要求的范围内，在施工设备选型中首先要满足环保要求， 再考虑机械性能及其适用性施工机械的选择、调遣及施工方法严格 按中华人民共和国水利水电行业标准 SL176—2007 执行1、机械设备配置1）、淤泥开挖淤泥开挖全部采用荷兰进口的低噪音长排距的 IHC-3800 型绞 吸式挖泥船进行施工，该船最大挖深16.0m，最大挖宽65.0m，最 大排距 6.0km2）、挖除一般土开挖挖除一般土将予以废弃偉上土方采用1.0 ~ 2.0m3反铲、2.2 ~ 3.0m3装载机开挖，10~ 20t自卸汽车转运主料，用D80、D85推 土机进行场地平整并配合部分集料岸边土方由0.5 ~ l.0m3趸船反铲与1.0 ~ 2.0m3陆上反铲联合控 装150 - 200m3自航泥驳和皮带船运弃河道水下挖除一般土方主要采用1.0~4.0m3抓斗船和0.6-l.0m3趸船反铲开挖，装200~ 300m3自航开底泥驳外弃。
东沙洲弃渣场覆盖层主料采用1HC-3800型绞吸式挖泥船开挖，修坡采用泵船反铲和长臂反铲联合进行3）、构筑物拆除：两岸排水管涵拆除采用土方机械与人力结合的 办法，需配备吊车、凿岩机、砼切割机、挖掘机和装载机等设备拟用机械设备见下表示：序号设备名称型号规格单位数量1接力泵0650组12锚艇3t艘13交通艇机艇艘14泥浆泵4PL-250台15趸船反铲1.0m3艘26自航泥驳300m3（开底式）艘27反铲挖掘机CAT240B1.0m3台18反铲挖掘机（长臂）CAT325L0.45m3台19反铲挖掘机CAT215B1.2m3台110反铲挖掘机日立1.6m3台111装载机2.2~3.1m3台212自动翻斗车1.0m3辆413自卸汽车10~20t辆1214推土机D80、D85、TS140、 TS220台215汽车吊12t台1表8.3.1河道挖运机械设备计划表、淤泥开挖、运输与弃置处理1、施工准备1）、河道底泥取样孔 在河道开挖之前应进行河道底泥取样，探明淤泥的分布范围和数 量，为河道开挖弃土处理提供依据2）、组织测量人员布设测量导线，保护测量控制点，复测原河道 水下地形，并按25m间距绘制断面图3） 、每公里设置一个临时水位尺、水尺零点同河底设计高程一致， 水深标尺精确到厘米，派专人记录、整理汇总，及时向挖泥船通报水 位，以便控制挖深。
4） 、挖泥船及其附属设施（拖轮、锚艇）和其他设备的调遣，严格 执行水利水电行业标准 SL176-20075） 、进行输泥管线的架设和组装，完成淤泥弃渣场围堰，退水口、 过滤层淋溶水处理设施的修造6） 、在新亭埠码头下游修筑一个小型停靠码头，以供泥驳船停靠 卸运土料2、淤泥开挖根据工程实际，为减少施工过程中淤泥的再悬浮扩散及降低施工 时的噪声污染，本工程淤泥开挖采用挖泥船进行施工1）、淤泥开挖采用分段、分道、分层的开挖方式，施工中坚持稍超勿欠的原则，每段 100m2 ）开挖前，根据复测淤泥分布图，沿开挖轴线，每隔25m分 别设置水上中线标旗和开挖边线标旗，挖泥船开挖施工中每个开挖断 面前至少应有两个断面标旗弯道段适当加密样标，每个开挖折线段 沿开挖单道轴线延伸到岸边设置中线旗，以便挖泥船在转折部位的操 作驾驶，每过一个转折点，挖泥船均要重新就位3） 、样标放好后，挖泥船由拖轮拖带，测量人员指挥就位，根据 淤泥分布平面和剖面图，挖泥船开挖时在不同桩号段采用不同的开挖 方式开挖4） 、开挖前，预先算好各段不同开挖深度、挖宽与摆角的关系， 供驾驶人员操作使用由于淤泥分布的不均匀和绞吸挖泥船断面开挖 的特殊性，淤泥开挖施工中，部份挖除一般土将一起被疏浚，部分岸 坡淤泥将安排在高潮位时开挖。
5） 、淤泥开挖完成后，复测水下地形图，绘制与原始断面相应桩 号断面图，核算淤泥开挖工程量3、淤泥运输淤泥全部采用船舶运输，分道开挖时采用自动起浮式水下潜管施 工保证河道船只畅通1）、设计排泥管道主干线沿诸暨侧架设，险要工段敷设钢架和砼 墩支撑，管道转弯段以弯管或软管连接，每隔3m设一个水陆接头 弃渣场各吹填区支管道与主管道以三通连接，并设活动闸阀，以便随 时变换出泥口，合理弃置淤泥2）、排泥管由水上运到施工现场，岸管架设由熟练管道工配小型 吊机和手拉葫芦安装3）、水陆接头施工由熟练管道工配吊机和锚艇组装4）、水上管线的拆装由挖泥船甲板工自行负责5）、开挖过程中浦阳江不能中断运输，为此我们采用自动起浮式 水下潜管，以满足航道运营4、淤泥弃置处理l ）围堰修筑淤泥弃置前，根据吹填区实际情况对塘内积水进行排水处理并进 行晾晒，加固加高周边围堰，以便于合理吹填使淤泥充分沉淀贮水区围堰沿旧河堤岸修筑其高程略低于周边围堰围堰修筑主 要土方来源弃渣场内，部分土方来源于本标段开挖土方，围堰内取土 距堰内坡脚应大于 5.0m2）、退水口设计（1）、贮水区沿用已经工程主评批准使用的退水口，堰体分层压 实填筑，退水口底部采用尼龙编织袋装土或砂密铺两层，堰顶铺筑成 鱼鳞状，临时坡比同围堰边坡，溢流面坡比采用1：4~1:5 ,（2 ）退水口两侧用尼龙编织袋装土或砂，垒成顶宽0.5m坡度为 1：0.5 的挡土墙。
3）、低土埂围堰修筑为使吹填泥面趋于平整，增加吹填区尾水滞留时间，降低尾水中 的悬浮颗粒；提高退水质量，减少退水污染，在第一层淤泥吹填区时， 利用原土埂重新修筑堤堰，使之分成若干吹填小区在进行淤泥第二、三层吹填时，区内要分成若干60x80m的淤 泥脱水隔离池，以便于淤泥沉淀脱水隔离池土堤填筑料取本标段开 挖土料修筑，由泥驳和皮带船运至东沙洲弃渣场预定存放区，并采取 必要的环保措施，防止流失，修筑时由反铲或装载机装翻斗车运料、 湿地推土机平整、压实并整修成形4） 、过滤层铺设 碎石、砂全部用皮带船由水路运输卸到预先设置的存放区，由装载机装自卸汽车运至施工现场，分区铺筑第一层过滤层铺设由自卸 汽车直接运至弃渣场内，人工配合推土机平整铺设，第二、三层碎石、 砂、过滤层铺设时，首先平整场地，由小型反斗车装料运输，湿地推 土机结合人工铺设5） 、淤泥弃置① 、淤泥吹填时合理布置排泥口排泥口距退水口相对较远位置， 以增长泥浆流程延长沉降时间，保证退水质量② 、排泥管口上仰伸出围堰应大于5.0,以防止吹填泥浆回流冲 刷围堰造成塌方，排泥管口处围堰内坡需用砂袋防护淤泥开挖中掺 带部分挖除一般土，其砂土含量较高，容易在管口堆积，故排泥口轮 流使用，可使吹填完工面趋于平整。
③ 、进行第二、三层淤泥吹填时，在排泥口附近的碎石、砂石过 滤层上铺设过滤土工布，并在泥浆直接冲击处再铺放苇席，以分散泥 浆冲击力，确保排泥口处的过滤层不被冲走④ 、吹填时按分区采用多级沉积、检测的方法，各吹填区交替使 用，使淤泥有足够的时间沉淀。
