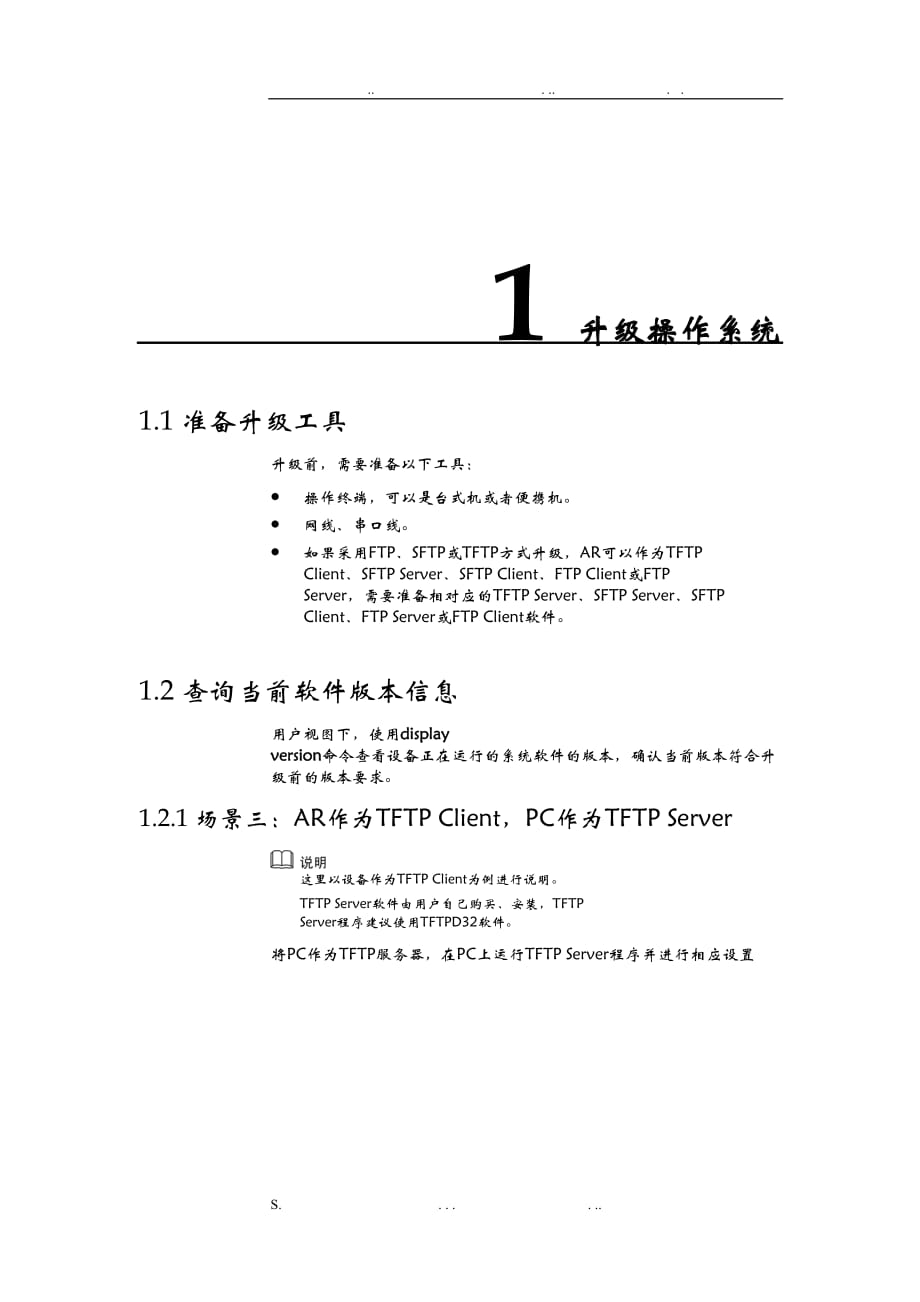

. .. . .1 升级操作系统1.1 准备升级工具升级前，需要准备以下工具：l 操作终端，可以是台式机或者便携机l 网线、串口线l 如果采用FTP、SFTP或TFTP方式升级，AR可以作为TFTP Client、SFTP Server、SFTP Client、FTP Client或FTP Server，需要准备相对应的TFTP Server、SFTP Server、SFTP Client、FTP Server或FTP Client软件1.2 查询当前软件版本信息用户视图下，使用display version命令查看设备正在运行的系统软件的版本，确认当前版本符合升级前的版本要求1.2.1 场景三：AR作为TFTP Client，PC作为TFTP Server这里以设备作为TFTP Client为例进行说明TFTP Server软件由用户自己购买、安装，TFTP Server程序建议使用TFTPD32软件将PC作为TFTP服务器，在PC上运行TFTP Server程序并进行相应设置CONSOLE登录设备后：配置ip地址与tftp server连通tftp serverip get filename.cc1.3 备份Flash/SD卡中的重要文件Flash或SD卡中的重要文件一定要在升级之前备份。
重要文件包括：升级前系统使用的系统软件、配置文件、License文件和补丁文件备份补丁文件、License文件的方法和系统软件类似，这里不再单独举例说明以通常AR1220VW为例，假设当前系统的系统软件为以AR1220-V200R007C00SPC600.cc，数据配置文件为iascfg.zip（V200R007C00SPC900版本的默认配置文件为vrpcfg.zip）备份系统软件有如下方式：AR作为FTP Server备份系统软件AR作为FTP Client备份系统软件AR作为TFTP Client备份系统软件AR作为SFTP Client备份系统软件1.3.1 方法三：AR作为TFTP Client步骤 1 设置TFTP服务器（参照“3.11.3 场景三：AR作为TFTP Client，PC作为TFTP Server”进行设置）要确保备份过程中TFTP的应用程序不能关闭备份系统软件和配置文件到TFTP服务器上备份之前先看一下要备份的文件大小，备份结束后比较一下传输大小、备份到服务器上的文件大小，确认备份成功对于使用SD卡的设备如AR2220和AR3260，以AR2220为例，备份操作如下： dir sd1:/*.cc Directory of sd1:/ Idx Attr Size(Byte) Date Time(LMT) FileName 0 -rw- 69,129,984 Apr 23 2011 13:51:47 AR2220-V200R007C00SPC600.cc 1,929,520 KB total (1,860,311 KB free) dir sd1:/*.zip Directory of sd1:/ Idx Attr Size(Byte) Date Time(LMT) FileName 0 -rw- 1,197 Apr 23 2011 14:01:47 iascfg.zip 1,929,520 KB total (1,860,311 KB free)对于使用Flash卡的设备如AR150&AR160&AR200&AR1200，以AR1220为例，备份操作如下：dir flash:/*.cc Directory of flash:/ Idx Attr Size(Byte) Date Time(LMT) FileName 0 -rw- 47,393,408 Mar 22 2012 23:48:48 AR1220-V200R007C00SPC600.cc 468,336 KB total (428,432 KB free) dir flash:/*.zip Directory of flash:/ Idx Attr Size(Byte) Date Time(LMT) FileName 0 -rw- 843,312 Mar 22 2012 17:38:24 web.zip 1 -rw- 445 Mar 22 2012 23:59:52 iascfg.zip 468,336 KB total (428,432 KB free)在AR上通过执行以下命令进行备份，以AR1220VW为例，假设备份的系统软件名为AR1220-V200R007C00SPC600-bak.cc，备份的配置文件名为iascfg-bak.zip。
tftp 10.164.30.29 put AR1220-V200R007C00SPC600.cc AR1220-V200R007C00SPC600-bak.cc Info: Transfer file in binary mode. Uploading the file to the remote TFTP server. Please wait... 69129984 bytes send in 341 seconds. TFTP: Uploading the file successfully. tftp 10.164.30.29 put iascfg.zip iascfg-bak.zip Info: Transfer file in binary mode. Uploading the file to the remote TFTP server. Please wait... 1197 bytes send in 1 second. TFTP: Uploading the file successfully. ----结束1.4 检查Flash/SD卡中的剩余空间步骤 1 检查剩余空间在用户视图执行dir命令，查看Flash/SD卡中的剩余空间，确认Flash/SD卡中有足够的剩余空间容纳待升级版本的系统软件。
下面以设备使用Flash卡为例 dir flash:/ Directory of flash:/ Idx Attr Size(Byte) Date Time(LMT) FileName 0 -rw- 69,129,984 Apr 23 2011 13:51:47 AR1220-V200R007C00SPC600.cc 1 -rw- 1,738,816 Apr 23 2011 13:55:29 web.zip 2 -rw- 396 Apr 23 2011 13:55:32 rsa_host_key.efs 3 -rw- 540 Apr 23 2011 13:55:52 rsa_server_key.efs 1,929,520 KB total (1,860,311 KB free)如果Free空间大于升级目标版本系统软件的大小，则说明空间足够。
否则，需要删除不需要使用的文件（请执行步骤2）AR513设备升级必须要预留系统软件大小+160M的空间，否则将升级失败步骤 2 删除不需要使用的文件如果剩余空间小于升级目标版本系统软件的大小，需要删除不需要使用的文件系统软件（以“.cc”或者“.zip”结束）、配置文件（以“.cfg”或“.zip”结束）、License文件（以“.dat”结束）请在确认不需要使用后再删除在用户视图下执行如下命令删除Flash/SD卡上不需要使用的文件使用delete命令删除的文件将被保存到回收站中，可以使用undelete命令恢复回收站中的文件，保存到回收站中的文件仍然会占用Flash/SD卡空间reset recycle-bin命令将删除回收站中的所有文件，这些文件将永久删除，不能恢复或者使用delete /unreserved命令彻底删除文件，该命令的作用等于先执行delete命令再执行reset recyc。
