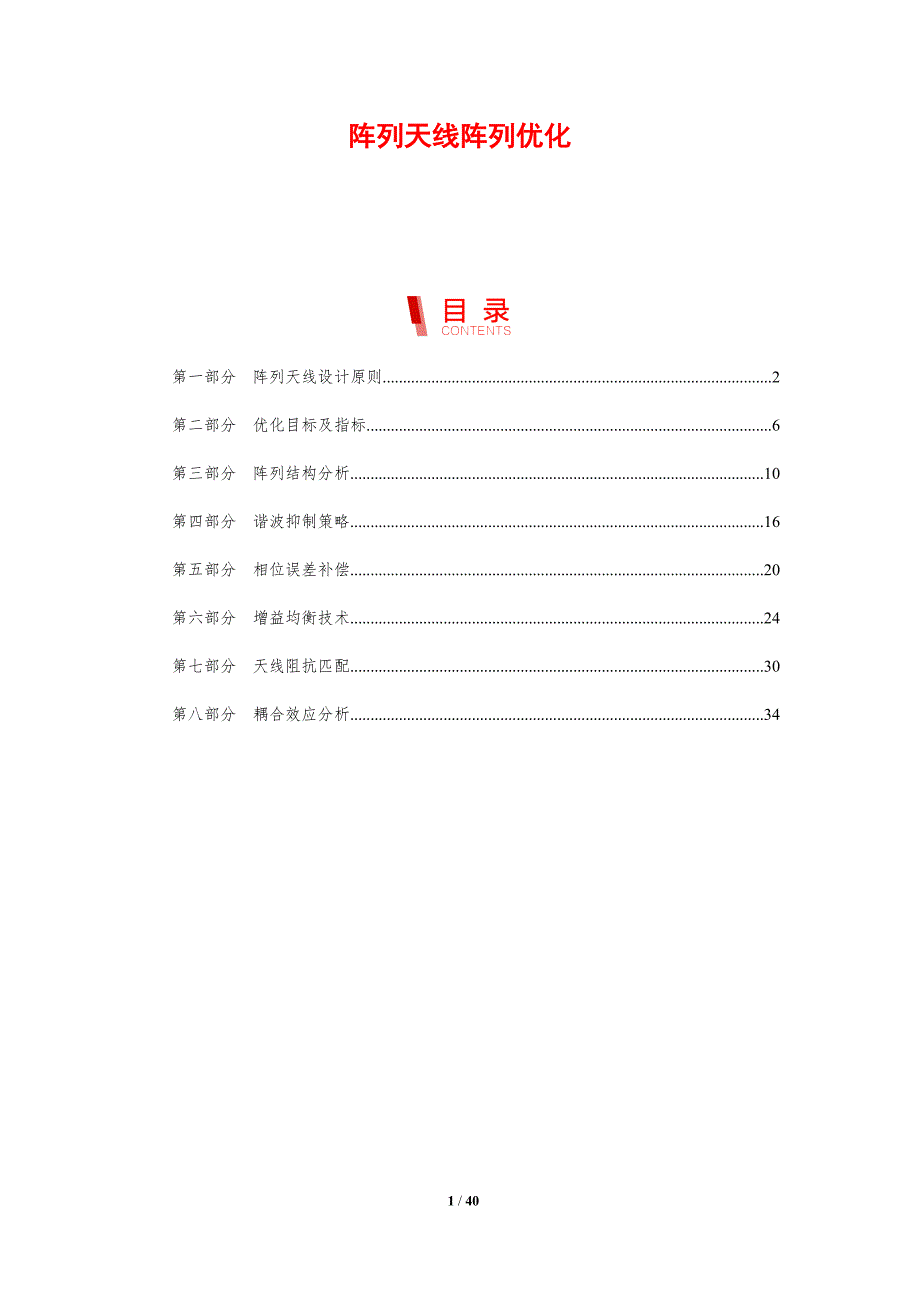

阵列天线阵列优化 第一部分 阵列天线设计原则 2第二部分 优化目标及指标 6第三部分 阵列结构分析 10第四部分 谐波抑制策略 16第五部分 相位误差补偿 20第六部分 增益均衡技术 24第七部分 天线阻抗匹配 30第八部分 耦合效应分析 34第一部分 阵列天线设计原则关键词关键要点天线阵列的频率响应优化1. 采用多频带设计，以满足不同频段的应用需求，提高天线的频率适应性2. 利用多天线技术实现频率分集，通过波束赋形技术优化频率选择性，减少频率干扰3. 采用先进的算法，如机器学习，对天线阵列的频率响应进行预测和优化，实现动态频率调整天线阵列的方向性优化1. 通过调整阵列单元的相位和幅度，实现波束赋形，提高天线在特定方向上的增益2. 结合电磁仿真软件，对天线阵列的方向性进行仿真分析，优化设计参数，提升天线指向性3. 采用智能算法，如遗传算法，对天线阵列的方向性进行自适应调整，适应不同环境下的通信需求天线阵列的阻抗匹配优化1. 采用阻抗匹配技术，降低天线与馈线之间的反射损耗，提高天线效率2. 通过调整天线单元的几何尺寸和材料属性，实现宽带的阻抗匹配，满足不同频率的通信需求。
3. 运用数值计算方法，如矩量法，对天线阵列的阻抗特性进行精确计算，优化设计以提高匹配性能天线阵列的温度适应性优化1. 设计具有良好热稳定性的天线材料，减少温度变化对天线性能的影响2. 通过仿真分析，预测不同温度下天线阵列的性能变化，优化设计以适应极端温度环境3. 采用热管理技术，如散热片设计，提高天线在高温环境下的工作稳定性天线阵列的体积与重量优化1. 采用轻质高强度的材料，减少天线阵列的体积和重量，满足便携式设备的需求2. 优化天线单元布局，减少天线阵列的占用空间，提高空间利用效率3. 通过结构优化设计，如使用多孔材料，减轻天线阵列的重量，同时保持其性能天线阵列的集成化设计1. 采用模块化设计，将天线阵列与射频前端模块集成，简化系统结构，提高可靠性2. 利用微电子技术和集成电路技术，实现天线阵列的小型化和集成化，降低系统成本3. 结合系统级仿真，对集成后的天线阵列进行性能评估，确保其在实际应用中的性能表现阵列天线设计原则阵列天线是一种重要的无线通信系统组件，其性能直接影响着通信质量和覆盖范围为了实现高效、稳定的通信，阵列天线设计应遵循以下原则：1. 阵列天线阵型选择阵列天线阵型主要包括线性阵、圆阵、矩形阵等。
在选择阵型时，需考虑以下因素：（1）空间限制：阵型应适应安装空间，保证天线阵元之间的距离符合设计要求2）波束赋形需求：根据通信场景，选择适合的阵型，实现波束赋形，提高天线增益3）阵元数量：根据通信系统需求，合理选择阵元数量，以满足天线增益和波束赋形要求2. 阵元间距设计阵元间距是影响阵列天线性能的关键参数合理的阵元间距可以保证阵列天线的波束赋形能力和抑制副瓣以下为阵元间距设计原则：（1）根据波束宽度要求，确定阵元间距与工作频率的关系，满足波束赋形需求2）考虑天线阵列的阵型，合理设置阵元间距，确保阵元之间距离满足相位一致性要求3）考虑天线阵列的带宽，保证阵元间距在不同频率下保持一致性3. 阵元相位设计阵元相位是控制波束赋形的关键因素以下为阵元相位设计原则：（1）根据波束赋形需求，确定阵元相位的调整范围2）考虑天线阵列的阵型，合理设置阵元相位，实现波束赋形3）根据通信系统需求，优化阵元相位，提高天线增益4. 阵元幅度设计阵元幅度是影响天线阵列性能的重要因素以下为阵元幅度设计原则：（1）根据通信系统需求，确定阵元幅度的调整范围2）考虑天线阵列的阵型，合理设置阵元幅度，实现波束赋形3）根据通信系统需求，优化阵元幅度，提高天线增益。
5. 误差补偿在实际应用中，由于天线阵列的制造、安装等因素，可能导致阵元间距、相位、幅度等参数存在误差以下为误差补偿原则：（1）对阵元间距、相位、幅度等参数进行精确测量，确保误差在可接受范围内2）采用误差补偿算法，对误差进行校正，提高天线阵列性能3）优化误差补偿算法，降低误差对天线阵列性能的影响6. 天线阵列性能评估在阵列天线设计过程中，需对天线阵列性能进行评估，以确保其满足通信系统需求以下为天线阵列性能评估原则：（1）根据通信系统需求，确定天线阵列性能指标，如增益、波束宽度、副瓣等2）采用仿真或实验方法，对天线阵列性能进行评估3）根据评估结果，对天线阵列设计进行调整，提高其性能总之，阵列天线设计应遵循以上原则，以实现高效、稳定的通信在实际应用中，需根据具体场景和需求，对设计原则进行灵活运用和调整第二部分 优化目标及指标关键词关键要点天线阵列增益最大化1. 通过调整天线阵列的几何布局和馈电网络设计，实现电磁波能量的集中辐射，从而提高天线阵列的总增益2. 利用电磁仿真软件，对不同的天线阵列设计方案进行仿真优化，以确定最佳的阵元间距、波束指向和馈电方式3. 结合实际应用场景，如5G通信、卫星通信等，针对特定频率和带宽要求，进行天线阵列的增益优化。
天线阵列方向性增强1. 通过优化天线阵列的阵元排列和馈电网络，提高天线阵列的主瓣宽度，使天线能够更精确地指向目标方向2. 利用相位和幅度控制技术，实现天线阵列波束的灵活调整，以适应不同的通信环境3. 结合最新的天线设计理论，如元组天线技术，进一步拓展天线阵列的方向性设计空间天线阵列阻抗匹配1. 确保天线阵列中的每个阵元与馈电网络之间的阻抗匹配，以减少信号反射和能量损耗2. 采用自适应阻抗匹配技术，实时调整馈电网络的参数，以适应不同工作条件下的阻抗变化3. 通过优化天线阵列的几何结构和馈电网络设计，实现全频段内的阻抗匹配，提高天线阵列的稳定性和可靠性天线阵列带宽扩展1. 通过优化天线阵列的阵元布局和馈电网络，实现宽频带内的均匀辐射，提高天线阵列的带宽2. 结合滤波技术，对天线阵列的辐射特性进行调控，以实现特定频率范围内的带宽扩展3. 考虑到未来通信系统对带宽的需求，研究新型宽带天线阵列设计方法，以满足未来通信技术的发展趋势天线阵列抗干扰能力提升1. 通过优化天线阵列的几何布局和波束赋形，提高天线阵列对干扰信号的抑制能力2. 利用空间滤波技术，对干扰信号进行分离和抑制，以保护通信信号的质量。
3. 结合人工智能技术，如机器学习算法，实现对干扰信号的实时识别和自适应调整天线阵列小型化设计1. 通过优化天线阵列的阵元布局和馈电网络，减小天线阵列的体积和重量，满足便携式通信设备的需求2. 采用新型材料和技术，如石墨烯和微带线技术，实现天线阵列的小型化设计3. 考虑到未来通信设备的集成化趋势，研究天线阵列与电路、模块的协同设计，实现整体的小型化阵列天线阵列优化是提高通信系统性能的关键技术之一优化目标及指标是阵列天线设计过程中不可或缺的环节，它们直接影响着阵列天线的性能表现本文将从以下几个方面对阵列天线阵列优化中的优化目标及指标进行阐述一、阵列天线优化目标1. 提高天线增益：天线增益是评价天线性能的重要指标，它表示天线将接收到的信号功率转化为辐射功率的能力提高天线增益可以增强信号的传输距离，提高通信系统的覆盖范围2. 改善天线方向性：天线方向性是指天线辐射或接收信号的强度在空间各个方向上的分布情况优化天线方向性可以使天线在特定方向上具有更高的辐射强度，从而提高通信系统的抗干扰能力3. 降低旁瓣电平：旁瓣电平是指天线主瓣两侧的辐射强度降低旁瓣电平可以减少干扰信号对通信系统的影响，提高通信质量。
4. 调整天线阻抗匹配：阻抗匹配是指天线与馈线之间的匹配程度优化阻抗匹配可以提高天线效率，降低馈线损耗5. 降低天线尺寸：在满足性能要求的前提下，减小天线尺寸可以提高天线在复杂环境中的应用能力6. 提高天线工作频段：扩展天线工作频段可以提高通信系统的应用范围，满足不同通信场景的需求二、阵列天线优化指标1. 天线增益：天线增益通常用分贝（dB）表示，其计算公式为：G = 10lg(Pt/Pi)，其中Pt为辐射功率，Pi为输入功率天线增益越高，通信系统的性能越好2. 天线方向性：天线方向性用主瓣宽度（θ）和副瓣电平（LP）表示主瓣宽度越小，副瓣电平越低，天线方向性越好3. 旁瓣电平：旁瓣电平是指主瓣两侧的辐射强度与主瓣辐射强度的比值旁瓣电平越低，干扰信号的影响越小4. 阻抗匹配：阻抗匹配用反射系数表示，其计算公式为：Γ = (ZL - Z0)/(ZL + Z0)，其中ZL为负载阻抗，Z0为馈线特性阻抗反射系数越接近0，阻抗匹配越好5. 天线效率：天线效率是指天线将输入功率转化为辐射功率的比例，用η表示天线效率越高，能量利用率越好6. 天线尺寸：天线尺寸是指天线在空间中的物理尺寸，通常用波长单位表示。
在满足性能要求的前提下，减小天线尺寸可以提高天线在复杂环境中的应用能力7. 工作频段：天线工作频段是指天线能够正常工作的频率范围扩展天线工作频段可以提高通信系统的应用范围总之，阵列天线阵列优化中的优化目标及指标是提高天线性能、满足通信系统需求的关键在实际设计过程中，应根据具体应用场景和性能要求，综合考虑各个指标，进行合理优化第三部分 阵列结构分析关键词关键要点阵列天线阵列结构设计原理1. 基于电磁波传播理论，分析阵列天线的辐射特性，包括方向图、增益、波束宽度等关键参数2. 采用傅里叶变换和矩阵理论，研究阵列天线的相位和幅度分布，优化阵列单元的排列方式3. 结合现代优化算法，如遗传算法、粒子群优化等，对阵列天线结构进行迭代优化，提高天线性能阵列天线阵元间距优化1. 根据阵列天线的工作频率和期望的波束宽度，确定合适的阵元间距，以实现最佳的空间分辨率2. 分析阵元间距对天线方向图的影响，确保在特定方向上具有高增益，同时抑制副瓣和交叉极化3. 考虑实际应用中的材料限制和环境因素，对阵元间距进行合理调整，提高天线的实用性和可靠性阵列天线相位误差补偿1. 研究相位误差对阵列天线性能的影响，包括波束指向的偏差和天线增益的下降。
2. 利用自适应算法，如自适应阵列信号处理技术，实时调整阵列单元的相位，实现相位误差的自动补偿3. 探讨相位误差补偿算法的鲁棒性，确保在复杂多径环境下，天线性能的稳定性和可靠性阵列天线频率响应优化1. 分析阵列天线在频率变化下的性能，包括阻抗匹配、驻波比和相位误差等2. 通过调整阵元间距、阵列结构或采用频率可变单元，实现阵列天线频率响应的宽频带优化3. 结合现代材料技术，如电磁复合材料，提高阵列天线在特定频率范围内的性能阵列天线阵列布局优化1. 研究不同阵列布局对天线性能的影响，包括空间利用率和辐射效率2. 采用多目标优化方法，平衡天线尺寸、增益和波束宽度等性能指标3. 结合实际应用场景，如卫星通信、无线传感器网络等，优。
