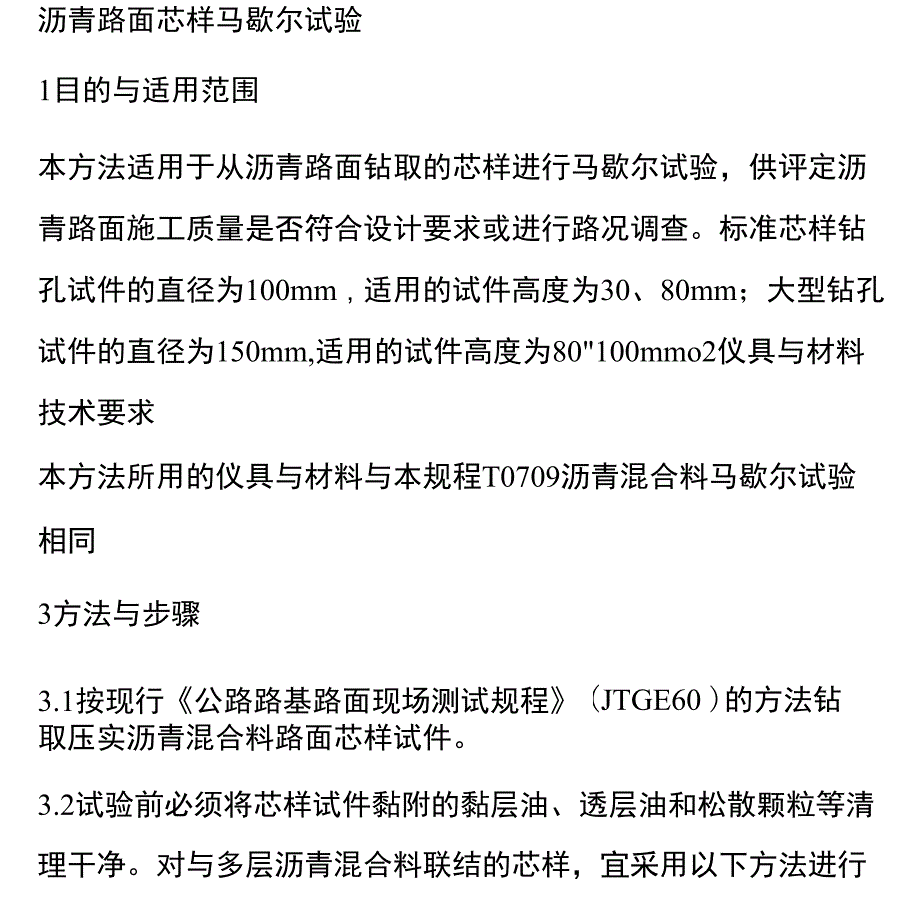

沥青路面芯样马歇尔试验1目的与适用范围本方法适用于从沥青路面钻取的芯样进行马歇尔试验，供评定沥 青路面施工质量是否符合设计要求或进行路况调查标准芯样钻 孔试件的直径为100mm，适用的试件高度为30、80mm；大型钻孔 试件的直径为150mm,适用的试件高度为80"100mmo2仪具与材料 技术要求本方法所用的仪具与材料与本规程T0709沥青混合料马歇尔试验 相同3方法与步骤3.1按现行《公路路基路面现场测试规程》(JTGE60 )的方法钻取压实沥青混合料路面芯样试件3.2试验前必须将芯样试件黏附的黏层油、透层油和松散颗粒等清理干净对与多层沥青混合料联结的芯样，宜采用以下方法进行 分离：在芯样上对不同沥青混合料层间画线作标记，然321.后将芯样在0°C以下冷却20'25min3. 2. 2取出芯样，用宽5cm以上的凿子对准层间画线标记处，用锤子敲打凿子，在敲打过程中不断旋转试件，直到试件分 开323如果以上方法无法将试件分开，特别是层与层之间的界线难 易分清时，宜采用切割方法进行分离切割时需要连续加冷 却水 切割，并注意观察切割后的试件不能含有其他层次的混合料3.3试件宜在阴凉处存放(温度不宜高于35。
放置在水平的地方，注意不要使试件产生变形等3.4缺乏沥青用量、矿料配合比及各种材料的密度数据时，应按本规程T0711测定沥青混合料的理论最大相对密度3.5本规程规定的方法测定试件的密度，并计算空隙率、沥青 体积百分率、沥青饱和度、矿料间隙率等体积指标3.6卡尺测定试件的直径，取两个方向的平均值3.7定试件的高度，取4个对称位置的平均值，准确至0.1mm3.8本规程T0709的方法进行马歇尔试验，由试验实测稳斤得的 试件高度修正系数或表T0710-2定度乘以表T0710-1到标准高度 试件的稳定度MS,其余与本规程T0709方法相同表T0710-1场钻取芯样试件高度修正系数(适用于①1 OOniiii 试件）试件高度(cm)修正系数K试件高度(cm)修正系数K2.47 〜2.612.62 〜2.772.78 〜2.932.94 〜3.093.10 〜3.253.26-3.403.41 〜3.563.57 〜3.723.73 〜3.883.89 〜4.045.56 5.00 4.554.17 3.85 3.573.33 3.03 2.782.505.16 〜5.315.32 〜5.465.47 〜5.625.63 〜5.805.81 〜5.945.95 〜6.106.11 〜6.266.27 〜6.446.45 〜6.606.61 〜6.731.39 1.32 L251.19 1.14 1.091.04 1.00 0.960.934.05 〜4.204.21 〜4.364.37 〜4.514.52 〜4.674.68 〜4.874.88-4.995.00-5.152.27 2.08 1.921.79 1.67 1.501.476.74 〜6.896.90 〜7.067.07 〜7.217.22 〜7.377.38 〜7.547.55 〜7.690.890.86 0.83 0.810.78 0.76T0710-2现场钻取芯样试件高度修正系数（适用于①150nuii 试件）（cm）试件高度 3）试件体积（cm 修正系数K8.81 〜&971608〜16361.12 1.09 1.06 1.03& 98 〜9.131637〜16651.00 0.97 0.959.14 〜9.291666〜16949.30 〜9.451695〜17239.46 〜9.601724〜17529.61 〜9.761753〜17819.77 〜9.921782-18109.93 〜10.0810.09 〜10.24181U18391840〜18680.920.90。
